87-59

●

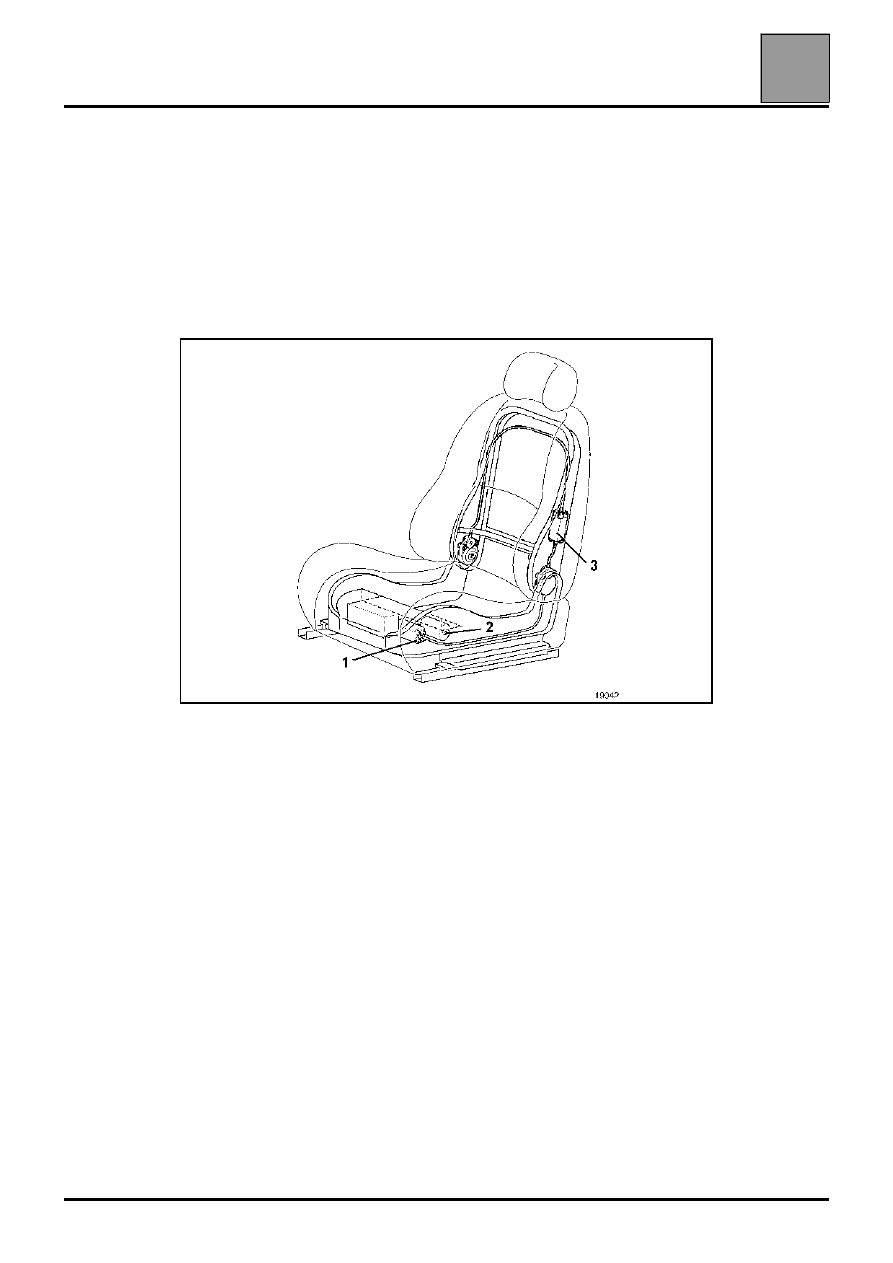

сиденье. Привод сиденья включает три электродвигателя (для
регулировки по трем параметрам):
– перемещение в продольном направлении (по направляющим) (1),
– изменение высоты подушки (2),
– изменение наклона спинки (3).

Для передачи движения каждый электродвигатель снабжен гибким валом
и редуктором. В электродвигатели также встроены датчики положения
(по одному для каждой регулировки).

Снятие электродвигателей см. в разделе "Кузов".

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система запоминания регулировок водительского места

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система запоминания регулировок водительского места

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система запоминания регулировок водительского места

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система запоминания регулировок водительского места

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система запоминания регулировок водительского места

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система запоминания регулировок водительского места

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система запоминания регулировок водительского места

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система запоминания регулировок водительского места

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система запоминания регулировок водительского места

87

87-60

●

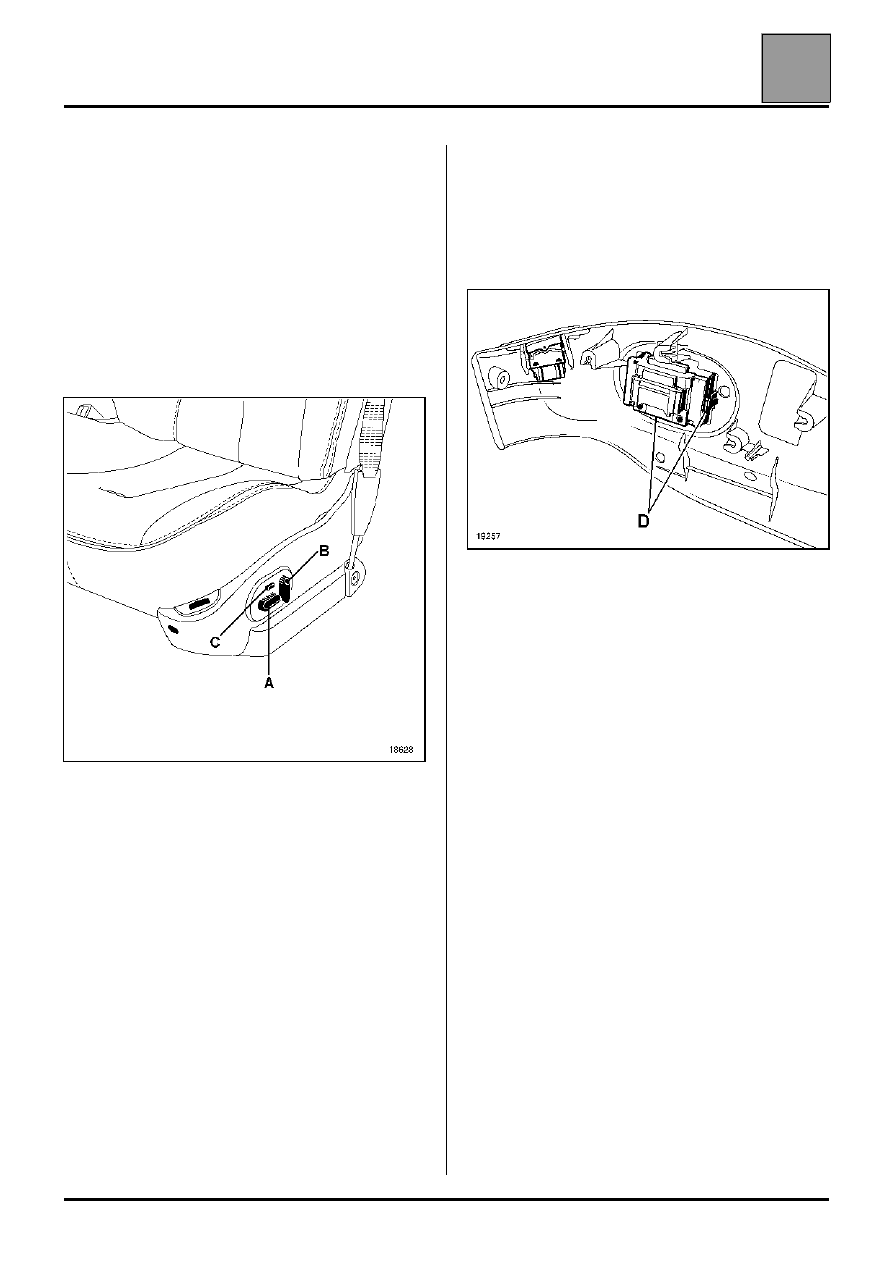

панель управления

Панель управления установлена на наружной
боковой накладке сиденья водителя, на панели
расположены:

●

переключатель регулировки "подушки сиденья"
(A) для регулировки сиденья в продольном
направлении и по высоте,

●

переключатель регулировки "спинки сиденья"
(B) для регулировки наклона спинки,

●

кнопка "память" (C) для запоминания или вызова
регулировок водительского места (сиденье
водителя и наружные зеркала заднего вида).

Эта кнопка используется:
– при продолжительном нажатии (2 секунды) для

запоминания регулировок водительского места.
Запоминание подтверждается звуковым
сигналом.

– при кратковременном нажатии для вызова

регулировок водительского места из памяти.

ПРИМЕЧАНИЕ: при нажатии на любую кнопку в
процессе восстановления регулировок
перемещение сиденья и наружных зеркал заднего
вида прекращается.

ПРИМЕЧАНИЯ:
– вызов регулировок из памяти невозможен при

движении автомобиля,

– если вызов регулировок из памяти выполняется

при сложенных наружных зеркалах заднего вида,
то электродвигатели регулировки положения
зеркал включаются только после их приведения в
рабочее положение.

СНЯТИЕ

Панель управления зафиксирована тремя
металлическими зажимами (D) на крышке салазок
сиденья. Для ее снятия необходимо поочередно
нажать на зажимы, просунув руку между подушкой
сиденья и крышкой салазок.

Разъедините разъем, отжав пружинные защелки.

18628

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система запоминания регулировок водительского места

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система запоминания регулировок водительского места

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система запоминания регулировок водительского места

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система запоминания регулировок водительского места

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система запоминания регулировок водительского места

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система запоминания регулировок водительского места

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система запоминания регулировок водительского места

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система запоминания регулировок водительского места

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система запоминания регулировок водительского места

87

87-61

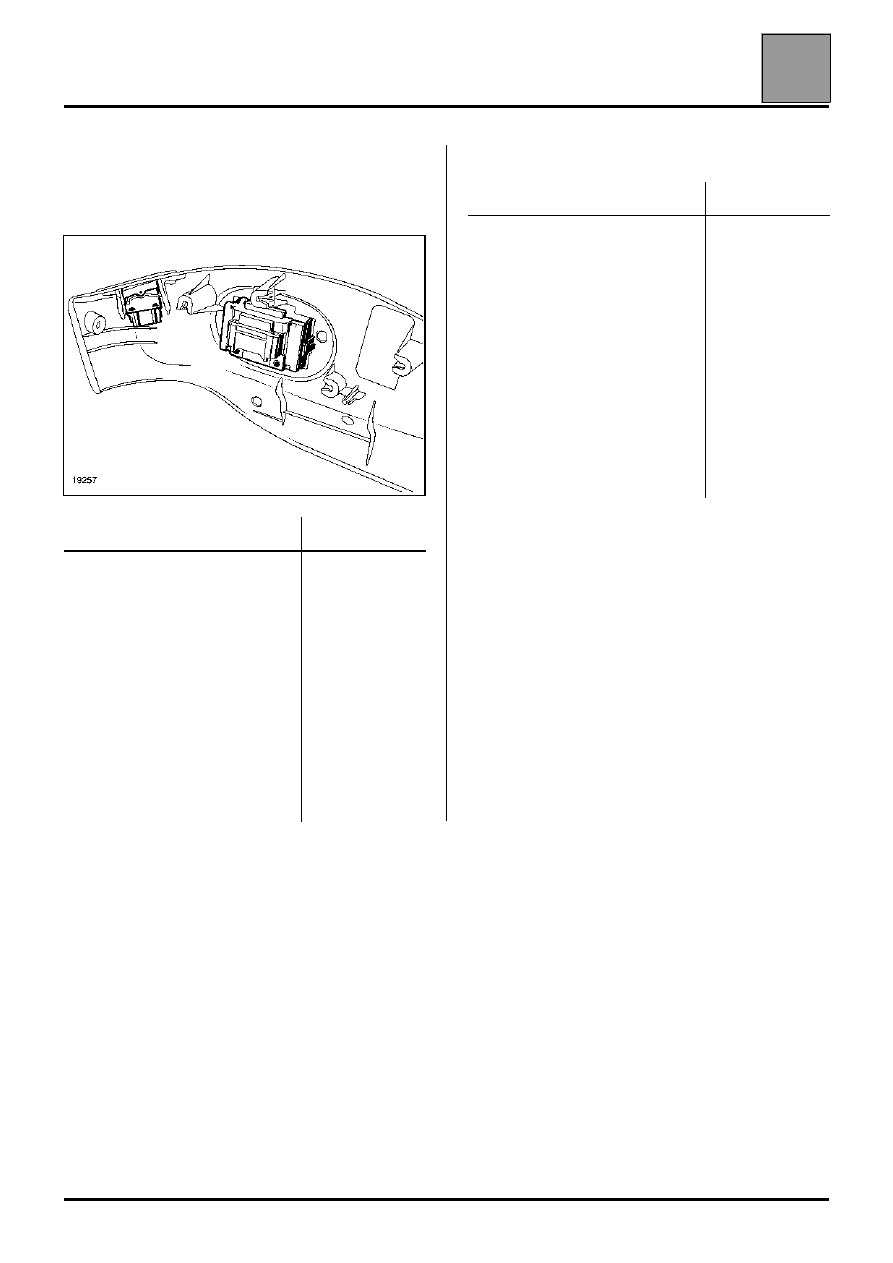

ПОДКЛЮЧЕНИЕ

●

Панель управления с функцией памяти
(сиденье водителя)

●

Панель управления на сиденье пассажира

ПРИМЕЧАНИЕ: На панели управления сиденья
пассажира отсутствует кнопка "запоминание".
Запоминание положений невозможно.

ФУНКЦИЯ

КОНТАКТЫ

Перемещение подушки
сиденья вперед

A1 и A3

Подъем подушки сиденья

A1 и A4

Перемещение спинки сиденья
вперед

A1 и A5

Перемещение спинки сиденья
назад

A6 и A5

Перемещение подушки
сиденья назад

A6 и A3

Опускание подушки сиденья

A6 и A4

Запоминание положений

B5 и B2

Назначение

Контакт

Перемещение спинки сиденья
вперед

A1

Перемещение спинки сиденья
назад

A2

"+" потребителей
электроэнергии

A3

Перемещение сиденья назад

A4

"Масса"

A5

Опускание подушки сиденья

A6

Перемещение сиденья вперед

B1

Подъем подушки сиденья

B6

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система запоминания регулировок водительского места

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система запоминания регулировок водительского места

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система запоминания регулировок водительского места

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система запоминания регулировок водительского места

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система запоминания регулировок водительского места

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система запоминания регулировок водительского места

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система запоминания регулировок водительского места

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система запоминания регулировок водительского места

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система запоминания регулировок водительского места

87

87-62

●

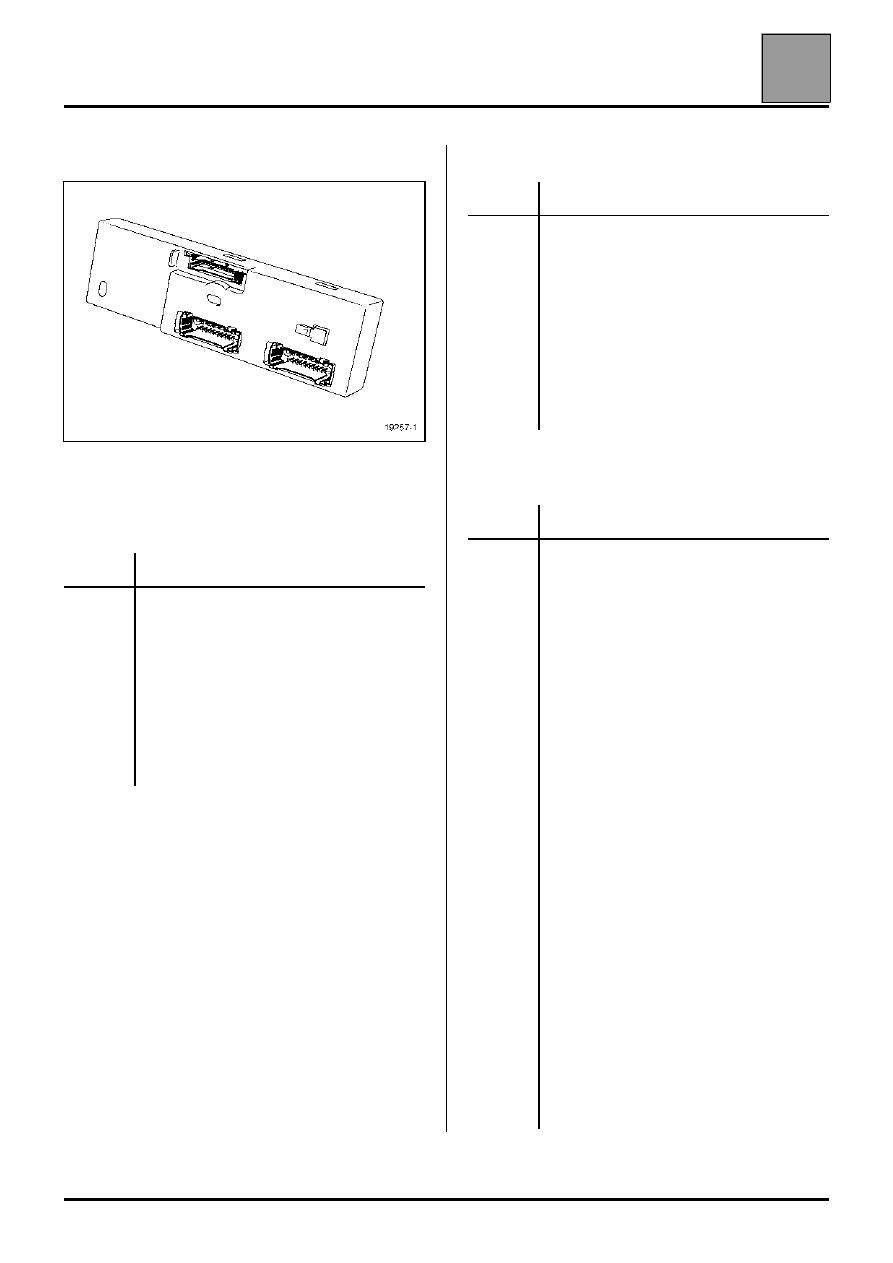

ЭБУ

ПОДКЛЮЧЕНИЕ

Разъем черного цвета

Разъем белого цвета

Разъем зеленого цвета

Контакт

Назначение

A1

"+" после замка зажигания

A5

Связь с ЦЭКБ

A8

Связь с ЦЭКБ

B1

Электропитание

B3

"Масса"

B4

"Масса"

B6

Электропитание

Контакт

Назначение

A3

Связь с панелью управления B1
(запоминание)

B1

Электродвигатель продольного
перемещения сиденья

B2

Электродвигатель регулировки
положения сиденья по высоте

B3

Электродвигатель регулировки
положения спинки

B5

Общий провод электродвигателей

Контакт

Назначение

1

"Масса" датчиков

2

Сигнал датчика положения сиденья в
продольном направлении

3

Сигнал датчика положения спинки

4

Сигнал датчика положения сиденья по
высоте

5

Не используется

6

Напряжение питания датчиков

7

Не используется

8

Соединение с контактом А6 панели
управления

9

Соединение с контактом А1 панели
управления

10

Соединение с контактом В5 панели
управления

11

Не используется

12

Соединение с контактом В2 панели
управления

13

Соединение с контактом А4 панели
управления

14

Соединение с контактом А3 панели
управления

15

Соединение с контактом А5 панели
управления
