87-55

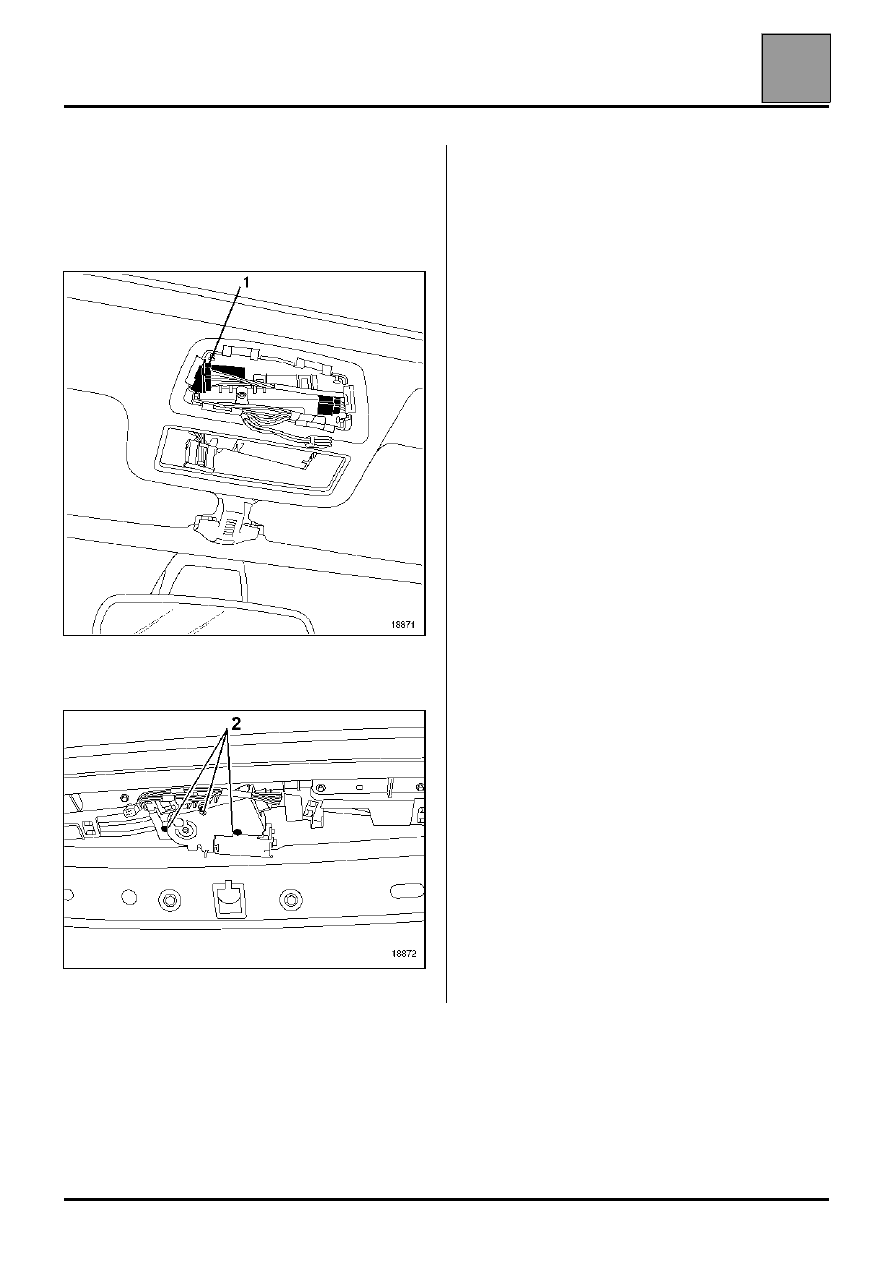

СНЯТИЕ ЭЛЕКТРОДВИГАТЕЛЯ

Снимите:
– переключатель люка крыши, не отсоединяя

разъем,

– консоль в потолке с разъемом.

Освободите разъем (1) электродвигателя люка
крыши от держателя и разъедините его.

Выверните болты крепления (2).

Снимите:
– держатель разъема,
– электродвигатель привода люка крыши.

ОСОБЕННОСТИ УСТАНОВКИ

После установки электродвигателя обязательно
произведите инициализацию системы.

ПРИМЕЧАНИЕ: электродвигатели привода люка
крыши на автомобилях с кузовом типа хэтчбек и
универсал различаются.

18871 ПЕРЕКЛЮЧАТЕЛИ СНЯТЫ

18872 ИЗОБРАЖЕНИЕ БЕЗ ОБИВКИ ПОТОЛКА, ПОКАЗАНЫ

БОЛТЫ КРЕПЛЕНИЯ ЭЛЕКТРОДВИГАТЕЛЯ И КРОНШТЕЙНА

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Люк крыши с электроприводом

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Люк крыши с электроприводом

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Люк крыши с электроприводом

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Люк крыши с электроприводом

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Люк крыши с электроприводом

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Люк крыши с электроприводом

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Люк крыши с электроприводом

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Люк крыши с электроприводом

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Люк крыши с электроприводом

87

87-56

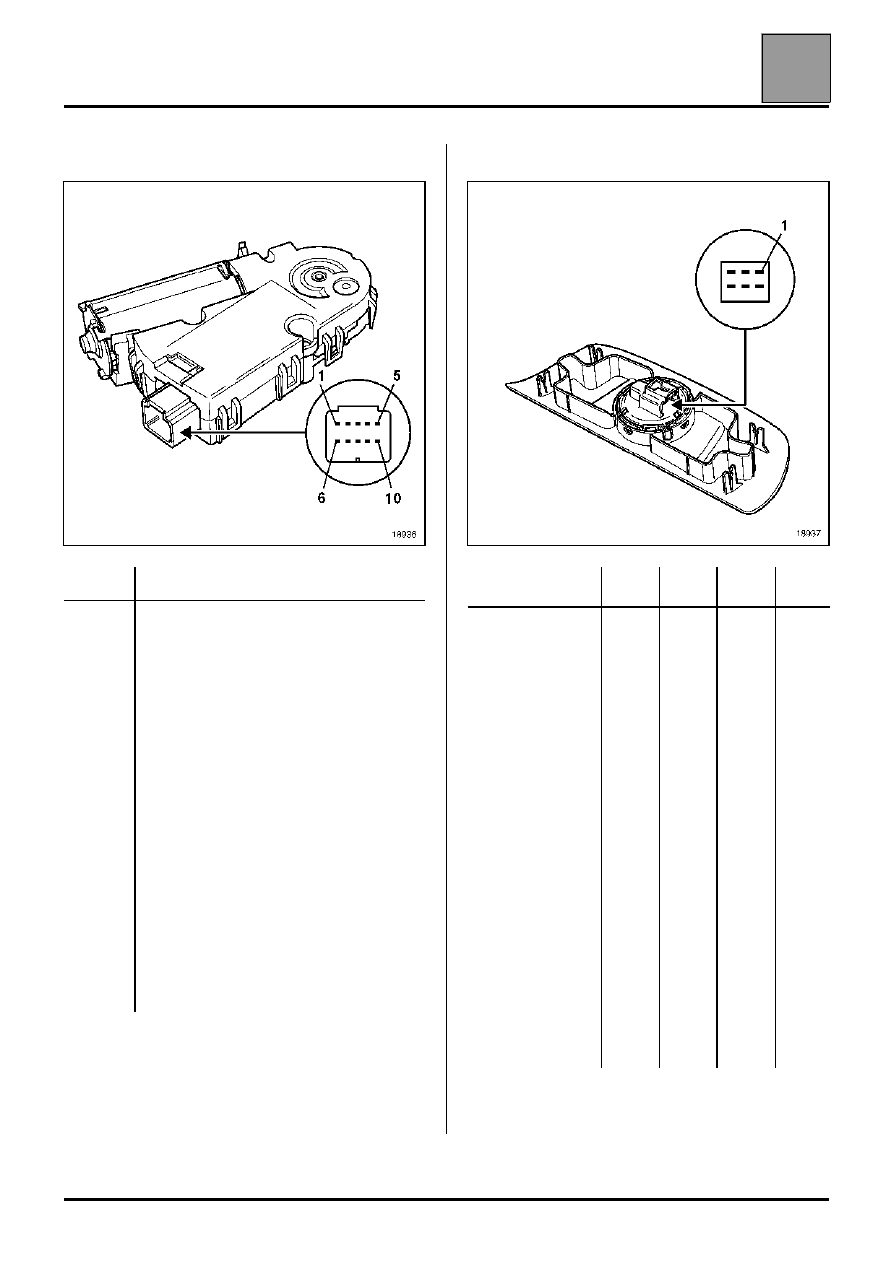

Назначение контактов в разъеме электродвигателя

ПРИМЕЧАНИЕ: сигналы "скорость движения
автомобиля" и "включение автоматического
закрывания" поступают с ЦЭКБ.

Назначение контактов в разъеме переключателя

18936

Контакт Назначение

1

Электродвигатель привода люка
крыши (контакт A3 переключателя)

2

Электродвигатель привода люка
крыши (контакт B1)

3

Электродвигатель привода люка
крыши (контакт B2)

4

Электродвигатель привода люка
крыши (контакт B3)

5

Электродвигатель привода люка
крыши (контакт A1)

6

Не используется

7

Электропитание

8

Сигнал скорости движения
автомобиля

9

Сигнал разрешения запирания и
отпирания центрального замка

10

"Масса"

18937

ПОЛОЖЕНИЕ
ПЕРЕКЛЮЧАТЕЛЯ

Контак-

ты 1 и 6

Контак-

ты 1 и 5

Контак-

ты 1 и 3

Контак-

ты 1 и 2

Перемещение в
продольном
направлении 6

0

0

0

1

Перемещение в
продольном
направлении 5

0

0

1

1

Перемещение в
продольном
направлении 4

0

0

1

0

Перемещение в
продольном
направлении 3

0

1

1

0

Перемещение в
продольном
направлении 2

0

1

1

1

Перемещение в
продольном
направлении 1

0

1

0

1

Закрыто

0

1

0

0

Приоткрытие 1

1

1

0

0

Приоткрытие 2

1

1

0

1

Приоткрытие 3

1

1

1

0

Нажато

0

0

0

0

ПРИМЕЧАНИЕ:

0  =  замкнутая цепь (замкнуто)
1 = разомкнутая цепь

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система запоминания регулировок водительского места

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система запоминания регулировок водительского места

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система запоминания регулировок водительского места

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система запоминания регулировок водительского места

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система запоминания регулировок водительского места

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система запоминания регулировок водительского места

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система запоминания регулировок водительского места

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система запоминания регулировок водительского места

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система запоминания регулировок водительского места

87

87-57

Система запоминания регулировок водительского места

Общие сведения

Данная система включает электроприводы
сиденья водителя и наружных зеркал заднего вида
с памятью положений. Сиденье пассажира
оснащено электроприводом без памяти
положения.

Водитель имеет две возможности:

●

отрегулировать положение сиденья водителя и
наружных зеркал заднего вида по своему
желанию. Эти регулировки выполняются в
режиме ручного управления

●

установить и возвратить сиденье водителя и
наружные зеркала заднего вида в требуемое
положение одним движением. Эти регулировки
выполняются в режиме автоматического
управления

Три ЭБУ постоянно управляют положением
регулируемых элементов, для этого они
анализируют команды водителя и управляют
электродвигателями:

●

привода сиденья водителя (ЭБУ расположен под
сиденьем водителя)

●

привода наружних зеркал заднего вида (ЭБУ
встроен в электродвигатель каждого
мультиплексного импульсного
стеклоподъемника).

ПРИМЕЧАНИЕ: Для запоминания регулировок
водительского места, при включенном "+"
потребителей электроэнергии, с помощью панели
управления отрегулируйте положение сиденья по
трем параметрам и положение наружных зеркал
заднего вида в горизонтальной и вертикальной
плоскостях. Затем нажмите на кнопку "память"
(продолжительное нажатие) для записи
положений. Если в считывающее устройство
вставлена карта Renault, параметры регулировок
будут сохранены в памяти. Запоминание
подтверждается звуковым сигналом, поступающим
от щитка приборов

ПРИМЕЧАНИЕ: на панели управления сиденья
отсутствует кнопка вкл./выкл.

Описание

●

ЦЭКБ (1)

●

ЭБУ сиденья (2)

●

панель управления (3) сиденья

●

модули дверей (4)

Принципиальная схема

DI8700

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система запоминания регулировок водительского места

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система запоминания регулировок водительского места

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система запоминания регулировок водительского места

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система запоминания регулировок водительского места

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система запоминания регулировок водительского места

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система запоминания регулировок водительского места

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система запоминания регулировок водительского места

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система запоминания регулировок водительского места

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система запоминания регулировок водительского места

87

87-58

●

ЦЭКБ. При каждой активизации открывания двери посредством
радиочастотного дистанционного управления и при каждом включении
"+" потребителей электроэнергии, ЦЭКБ проверяет номер карты
Renault.
При открывании двери водителя он передает номер карты по
проводной связи с целью определения регулировок, которые нужно
восстановить.

●

ЭБУ сиденья. Он расположен под сиденьем водителя (зафиксирован
в передней части каркаса).
В зависимости от способа активизации ЭБУ находится в режиме
ожидания
– (в пассивном состоянии)
– в рабочем режиме (в активном состоянии)

ЭБУ переходит из пассивного в активное состояние при получении
следующих сигналов:
– сигнал включения "+" потребителей электроэнергии,
– сигнал открытия двери водителя,
– сигнал дистанционного управления от карты Renault.

ЭБУ переходит в режим ожидания примерно через 40 минут после
выключения зажигания, если за это время дверь водителя не
открывалась. При открывании двери ЭБУ сразу же возвращается в
активное состояние.

Для снятия ЭБУ снимать сиденье не требуется.

●

Модули дверей для сохранения информации о положении наружных
зеркал заднего вида. Для функции запоминания регулировок
водительского места оба электродвигателя стеклоподъемников
должны быть оснащены ЭБУ.

ПРИМЕЧАНИЕ: Обмен данными о регулировках водительского места
осуществляется между модулями передних дверей по специальной
мультиплексной сети.
