ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

УСТАНОВКА

Установка производится в порядке, обратном
снятию.

Инициализируйте электродвигатель импульсного
стеклоподъемника, (см. раздел "Инициализация")

ПРИМЕЧАНИЕ: для автоматического закрывания
стекол при запирании дверей с помощью карты
Renault, электродвигатели необходимо
обязательно инициализировать
(см. раздел "Инициализация"). При этом должна
быть произведена настройка конфигурации ЦЭКБ.

ИНИЦИАЛИЗАЦИЯ ЭЛЕКТРОДВИГАТЕЛЯ

Данную операцию необходимо выполнять каждый
раз после прерывания подачи питания (при выходе
из строя или снятии аккумуляторной батареи).

●

Включите зажигание

●

опустите стекло до упора,

●

нажмите и удерживайте выключатель в течение
нескольких секунд,

●

поднимите стекло до упора,

●

нажмите и удерживайте выключатель в течение
нескольких секунд,

●

электродвигатель инициализирован, повторите
данную операцию для всех стекол с
импульсными стеклоподъемниками.

ПРИМЕЧАНИЕ: если инициализация
электродвигателя не выполнена, стекло
перемещается ступенчато (приблизительно по
5 сантиметров).

ПОДКЛЮЧЕНИЕ

●

электродвигатель обычного
электростеклоподъемника

●

электродвигатель электростеклоподъемника
с травмозащитной функцией

Контакт Назначение

1

Подъем

2

Опускание

Контакт Назначение

1

Поднъем

2

Опускание

3

"Масса"

4

Напряжение питания от
аккумуляторной батареи

5

Не используется

6

Связь с ЦЭКБ

87-51

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

●

электродвигатель мультиплексного электростеклоподъемника с травмозащитной функцией

Электродвигатель мультиплексного электростеклоподъемника со стороны пассажира включает
электронный блок для управления функциями памяти положений наружных зеркал заднего вида (см.
раздел: "Система запоминания регулировок водительского места").

Контакт Назначение

1

Электродвигатель регулировки наружного зеркала заднего вида в горизонтальной плоскости
(контакт 2A)

2

Общий провод электродвигателей привода наружного зеркала заднего вида (контакты 2C/3C)

3

Опускание стекла правой передней двери

4

Связь с выключателем электропривода наружных зеркал заднего вида (на двери водителя,
контакт 6)

5

Связь с выключателем электропривода наружных зеркал заднего вида (на двери водителя,
контакт 3)

6

Связь с выключателем электропривода наружных зеркал заднего вида (на двери водителя,
контакт 8)

7

Сигнал потенциометра электродвигателя регулировки положения левого наружного зеркала
заднего вида в вертикальной плоскости (контакт 2 D)

8

Подъем стекла правой передней двери

9

Не используется

10

Электропитание

11

Электродвигатель регулировки наружного зеркала заднего вида в вертикальной плоскости
(контакт 2B)

12

Электродвигатель складывания наружного зеркала заднего вида (контакт 3B)

13

Связь с выключателем электропривода наружных зеркал заднего вида (на двери водителя,
контакт 7)

14

Опускание стекла левой передней двери

15

Не используется

16

Общий провод потенциометров наружного зеркала заднего вида (контакт 2F)

17

"Масса"

18

Не используется

19

Мультиплексная связь между наружными зеркалами заднего вида (специально для функции
памяти регулировок водительского места)

20

"Масса"

21

Общий провод потенциометров наружного зеркала заднего вида (контакт 2G)

22

Связь с выключателем электропривода наружных зеркал заднего вида (на двери водителя,
контакт 9)

23

Подъем стекла левой передней двери

24

Соединение с выключателем электропривода наружных зеркал заднего вида (на двери водителя,
контакт 5)

25

Соединение с выключателем электропривода наружных зеркал заднего вида (на двери водителя,
контакт 1)

26

Включение электродвигателя регулировки наружного зеркала заднего вида в вертикальной
плоскости (контакт 2E)

27

Связь с ЦЭКБ (сигнал закрывания или памяти положения сиденья)

28

Не используется

29

Мультиплексная связь между наружными зеркалами заднего вида

30

Не используется

87-52

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Люк крыши с электроприводом

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Люк крыши с электроприводом

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Люк крыши с электроприводом

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Люк крыши с электроприводом

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Люк крыши с электроприводом

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Люк крыши с электроприводом

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Люк крыши с электроприводом

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Люк крыши с электроприводом

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Люк крыши с электроприводом

87

87-53

Люк крыши с электроприводом

ОБЩИЕ СВЕДЕНИЯ

Люк крыши с электроприводом имеет два режима,
реализуемые одним и тем же электродвигателем:
приоткрытие (3 положения) или перемещение в
продольном направлении (6 положений).

Люк крыши с электроприводом также имеет
травмозащитную функцию, регулируемую в
зависимости от скорости движения автомобиля.

ВНИМАНИЕ: травмозащитная функция работает
только при условии правильно выполненной
инициализации люка крыши.

ПРИМЕЧАНИЕ: закрывание люка крышки (в
продольном или вертикальном направлениях)
можно активизировать продолжительным
нажатием (приблизительно 2 секунды) на кнопку
запирания на карте Renault. Управление этим
сигналом осуществляется ЦЭКБ (см. раздел 87)
при условии его правильной конфигурации.

В этом случае, когда переключатель находится в
положении открытия, нажмите на него для
возврата в положение открытия.

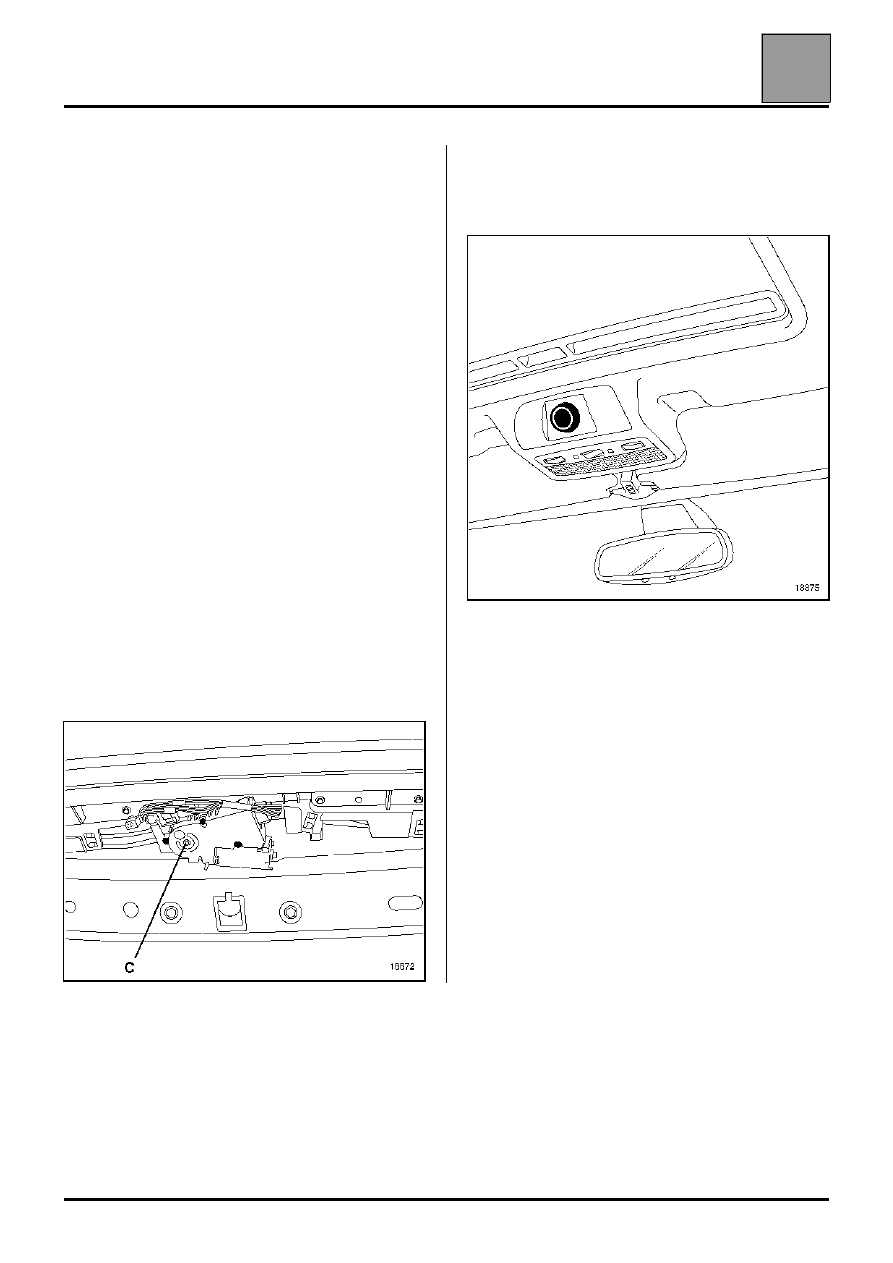

ВАЖНО: в случае неисправности
электродвигателя люка крыши можно изменять
положение люка крыши вручную с помощью
шестигранного ключа, вставленного в гнездо (C).

ПРИНЦИП ДЕЙСТВИЯ

Управление люком крыши производится с
помощью переключателя.

Электродвигатель привода люка крыши
включается при поступлении сигнала разрешения
от ЦЭКБ:

●

сигнал "0 В": перемещение люка крыши
(открывание или закрывание) разрешено

●

сигнал "+ 12 В": перемещение люка крыши не
разрешено

●

сигнал степени циклического открытия:
автоматическое закрытие люка крыши при
продолжительном нажатии на кнопку на пульте
дистанционного управления.

18872

18875

диапазон приоткрытия (3 положения)
диапазон перемещения в продольном
направлении (6 положений)

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Люк крыши с электроприводом

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Люк крыши с электроприводом

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Люк крыши с электроприводом

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Люк крыши с электроприводом

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Люк крыши с электроприводом

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Люк крыши с электроприводом

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Люк крыши с электроприводом

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Люк крыши с электроприводом

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Люк крыши с электроприводом

87

87-54

Травмозащитная функция

Распознавание препятствия основывается на
анализе частоты вращения вала электродвигателя,
которая значительно изменяется при встрече с
препятствием.

Два датчика Холла, жестко соединенные с
электродвигателем, периодически генерируют
сигналы, что позволяет определить частоту
вращения вала электродвигателями с точностью
до полоборота.

На этапе инициализации кривая частоты вращения
вала записывается в ЭБУ, встроенный в
электродвигатель.

Для включения травмозащитной функции ЭБУ
сравнивает частоту вращения вала
электродвигателя при перемещении люка крыши с
введенным в память значением.

В зависимости от разницы значений частоты
вращения вала электродвигателя система
инициирует травмозащитную функцию.

ВАЖНО: травмозащитная функция активизируется
только при правильной инициализации системы.

ПРИМЕЧАНИЕ: травмозащитную функцию можно
запретить для преодоления точки сопротивления
(деформация направляющих, посторонний
предмет в направляющих). Для этого нажмите на
переключатель и удерживайте его, пока люк крыши
постепенно не закроется. При отпускании
переключателя травмозащитная функция снова
активизируется.

ПРОЦЕДУРА ИНИЦИАЛИЗАЦИИ

В случае отсоединения аккумуляторной батареи,
электрической неисправности или выполнения
работ с люком крыши система работает только в
ручном режиме с перемещением рывками.

Для проведения инициализации:

●

установите переключатель в положение,
соответствующее крайнему верхнему положению
люка крыши,

●

нажмите и удерживайте переключатель. За две
секунды люк крыши открывается до крайнего
верхнего положения в прерывистом режиме, а
затем опускается на несколько сантиметров,

●

отпустите переключатель,

●

в течение пяти секунд снова нажмите на
переключатель,

●

удерживайте переключатель, люк крыши
открывается, а затем закрывается в продольном
направлении,

●
●

установите переключатель в положение
"выключено".

ПРИМЕЧАНИЕ: интервал между двумя
операциями процедуры инициализации не должен
превышать пять секунд, в противном случае
система перейдет к новому циклу инициализации.
