Renault Laguna II. Руководство - часть 230

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

87-47

Спецификация

A Электродвигатель импульсного мультиплексного стеклоподъемника левой

передней двери

B Электродвигатель импульсного мультиплексного стеклоподъемника правой

передней двери

C Электродвигатель импульсного стеклоподъемника левой задней двери
D Электродвигатель импульсного стеклоподъемника правой задней двери
E ЦЭКБ
F Выключатель электростеклоподъемника левой передней двери
G Выключатель электростеклоподъемника правой передней двери
H Выключатель стеклоподъемника задней дверри
I Выключатель блокировки стеклоподъемника задней двери
J Выключатель электропривода наружных зеркал заднего вида
K Наружные зеркала заднего вида

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

87-48

ЗАМЕНА

Заменить только электродвигатель невозможно.
Его замена предполагает замену механизма в
сборе.

Порядок замены аналогичен для всех вариантов
электродвигателей электростеклоподъемников.

ВАЖНОЕ ЗАМЕЧАНИЕ: в случае замены
электродвигателя импульсного
электростеклоподъемника его необходимо
инициализировать. При невыполненной
инициализации электродвигателя стекло
перемещается ступенчато, (приблизительно по
5 сантиметров) (см. раздел Инициализация).

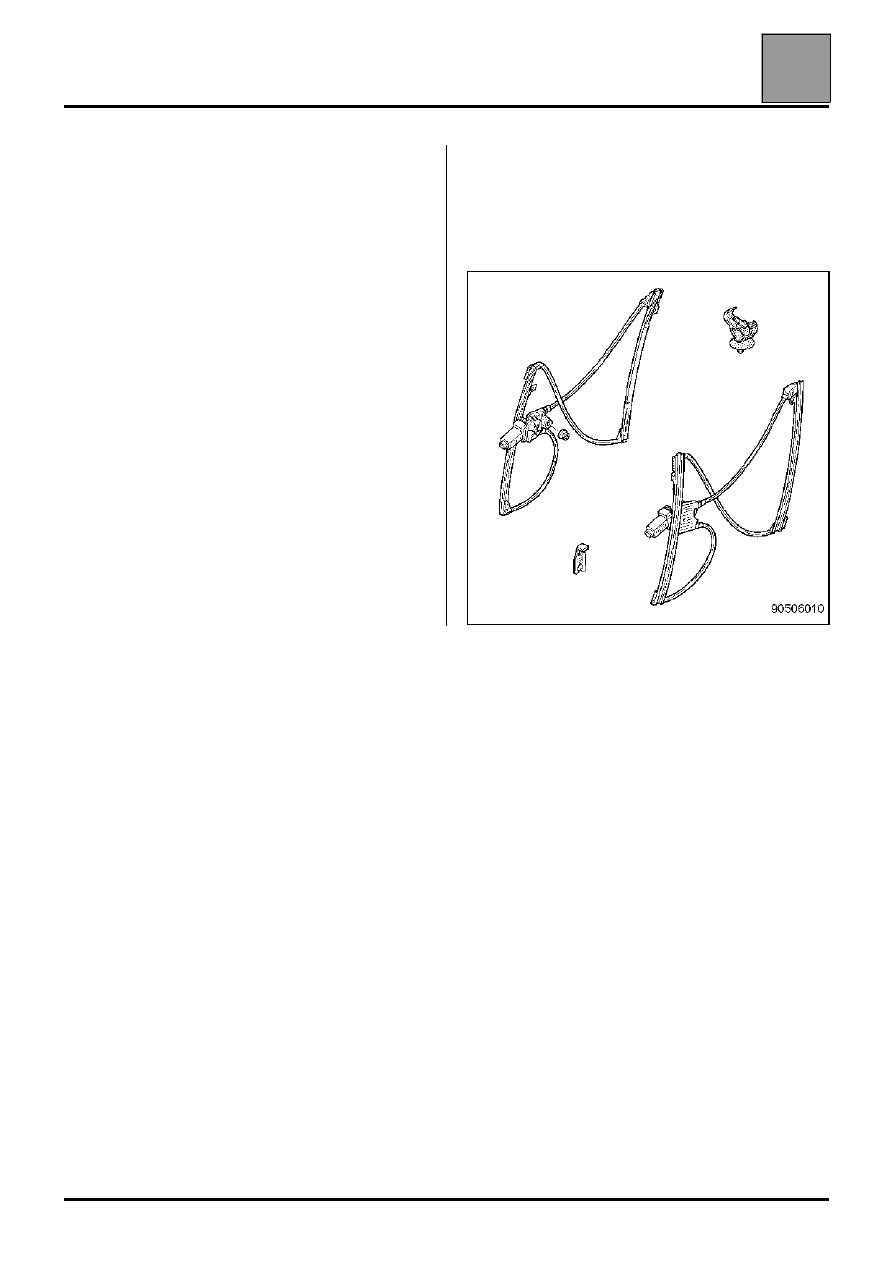

СНЯТИЕ МЕХАНИЗМА ПЕРЕДНЕГО
ЭЛЕКТРОСТЕКЛОПОДЪЕМНИКА

Для снятия механизма электростеклоподъемника
необходимо снять внутреннюю обивку двери (см.
раздел Кузов).

90506010

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

87-49

●

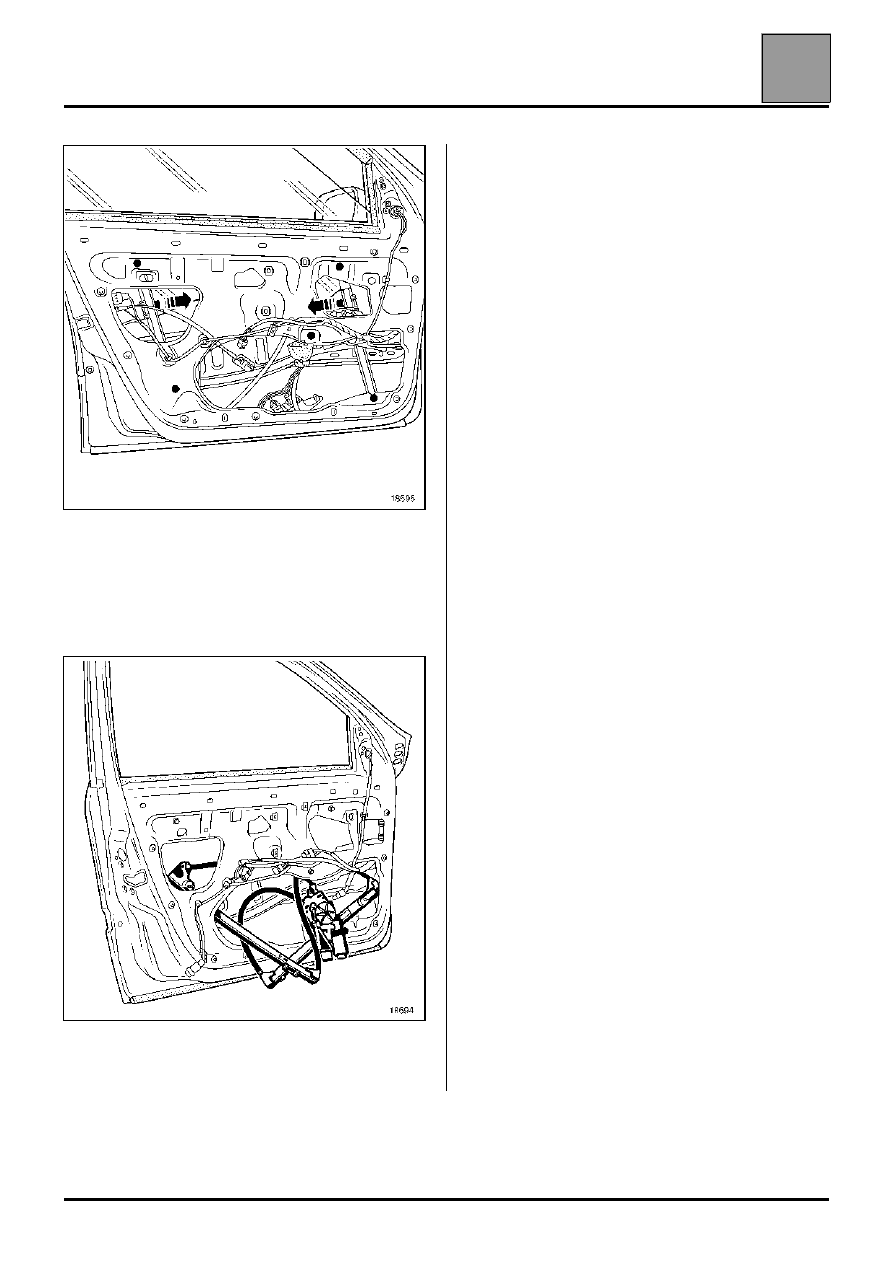

Снимите два зажима крепления стекла,
отсоедините стекло от направляющих
стеклоподъемника,

●

Поднимите стекло вручную и зафиксируйте его
защитной лентой,

●

Выверните пять болтов крепления механизма,

●

Разъедините разъем питания,

●

Выньте стеклоподъемник через нижний проем в
коробе двери.

УСТАНОВКА

Установка производится в порядке, обратном
снятию.

Инициализируйте электродвигатель импульсного
стеклоподъемника, (см. раздел "Инициализация")

ПРИМЕЧАНИЕ: для автоматического закрывания
стекол при запирании дверей с помощью карты
Renault, электродвигатели необходимо
обязательно инициализировать
(см. раздел "Инициализация"). При этом должна
быть произведена настройка конфигурации ЦЭКБ.

18595

18694

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

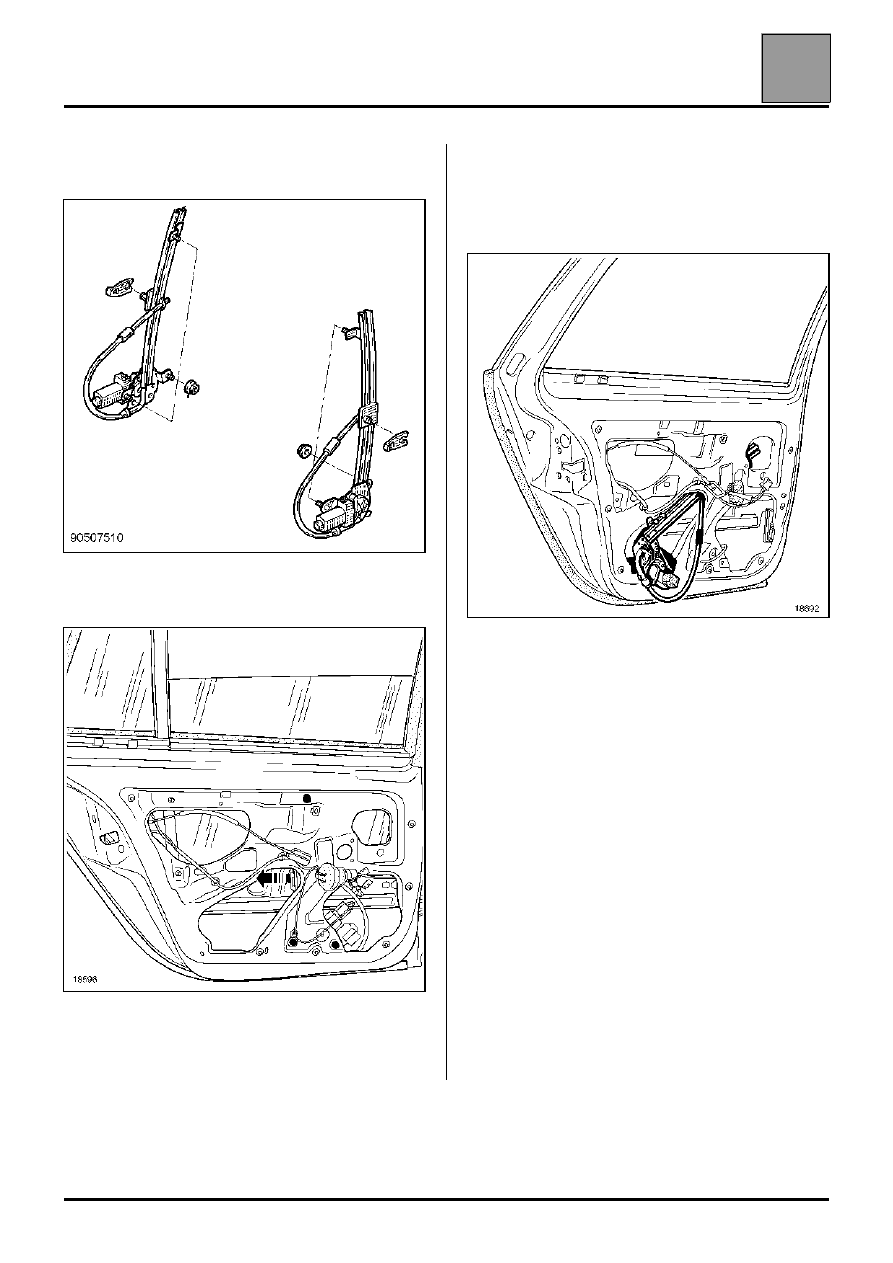

СНЯТИЕ ЭЛЕКТРОДВИГАТЕЛЯ ЗАДНЕГО
ЭЛЕКТРОСТЕКЛОПОДЪЕМНИКА

Для снятия механизма электростеклоподъемника
необходимо снять внутреннюю обивку двери.

Снимите зажим крепления стекла.

Отделите стекло от направляющих
стеклоподъемника.

Поднимите стекло вручную.

Зафиксируйте его липкой лентой.

Выверните три болта крепления механизма,

Разъедините разъем питания.

Выньте стеклоподъемник через нижний проем в
коробе двери.

90507510

18596

18692

87-50
