Renault Laguna II. Руководство - часть 228

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

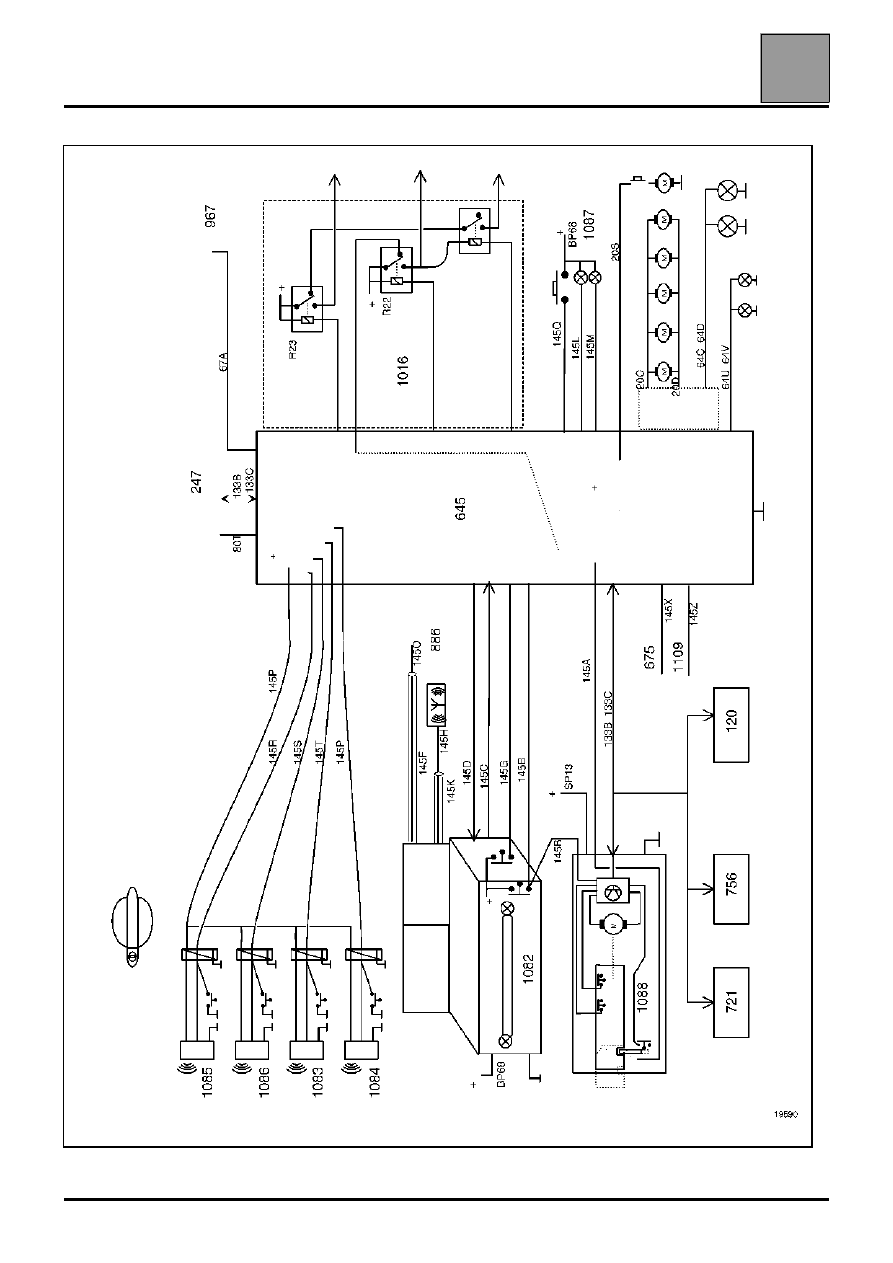

Автомобиль без ключа: Принципиальная схема

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: Принципиальная схема

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: Принципиальная схема

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: Принципиальная схема

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: Принципиальная схема

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: Принципиальная схема

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: Принципиальная схема

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: Принципиальная схема

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: Принципиальная схема

87

87-39

Автомобиль без ключа: Принципиальная схема

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: Принципиальная схема

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: Принципиальная схема

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: Принципиальная схема

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: Принципиальная схема

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: Принципиальная схема

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: Принципиальная схема

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: Принципиальная схема

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: Принципиальная схема

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: Принципиальная схема

87

87-40

120

247

645

675

721

756

886

967

1016

1087

1082

1083

→ 1086

1088

1109

ЭБУ впрыска

Щиток приборов

ЦЭКБ

Датчик педали сцепления

ЭБУ АБС

ЭБУ подушек безопасности

Антенны функции "свободные руки"

Звуковой сигнал

Коробка с плавкими предохранителями и реле

Кнопка запуска двигателя

Считывающее устройство карт Renault

Датчики присутствия

Электрический замок рулевой колонки

Датчик нейтрального положения рычага селектора АКП

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

87-41

Электростеклоподъемник

Общие сведения

В зависимости от комплектации автомобили оснащаются
электростеклоподъемниками трех типов:

●

обычными электростеклоподъемниками (кроме двери водителя),

●

импульсными электростеклоподъемниками с травмозащитной функцией
только на двери водителя или на всех дверях,

●

импульсными электростеклоподъемниками с мультиплексной связью.

ПРИМЕЧАНИЕ: функция импульсного открытия всегда используется в сочетании
с травмозащитной функцией. Если при подъеме стекла в верхней части
оказывается препятствие, движение стекла прекращается и оно опускается
приблизительно на 5 сантиметров. Наличие препятствия распознается
посредством измерения силы тока, потребляемого электродвигателем, в то время
как положение стекла определяется датчиком Холла, встроенным в
электродвигатель. Травмозащитная функция корректируется в зависимости от
напряжения аккумуляторной батареи и скорости движения автомобиля.

●

обычные электростеклоподъемники (кроме двери водителя)
Подъем и опускание стекла производится с помощью обычного выключателя.

●

импульсные электростеклоподъемники с травмозащитной функцией
В этом случае выключатели имеют два рабочих положения. Остановка стекла
происходит при распознавании крайнего верхнего или нижнего положения, при
поступлении другой команды или по истечении 10 секунд.
Такая схема позволяет закрывать стекла при запирании дверей
продолжительным нажатием на кнопку карты Renault. При автоматическом
закрывания электродвигатели включаются последовательно с определенной
временной задержкой. Эту функцию можно выбирать из конфигурации с
помощью диагностических приборов.

●

импульсные электростеклоподъемники с травмозащитной функцией и
мультиплексной связью
Эта схема позволяет запоминать положение наружных зеркал заднего вида.
Информация сохраняется в ЭБУ стеклоподъемника (для каждой стороны
отдельно) и передается на наружные зеркала заднего вида (см. раздел
"Система запоминания регулировок водительского места").

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Электростеклоподъемник

87

87-42

19243

●

обычные электростеклоподъемники (кроме двери водителя),

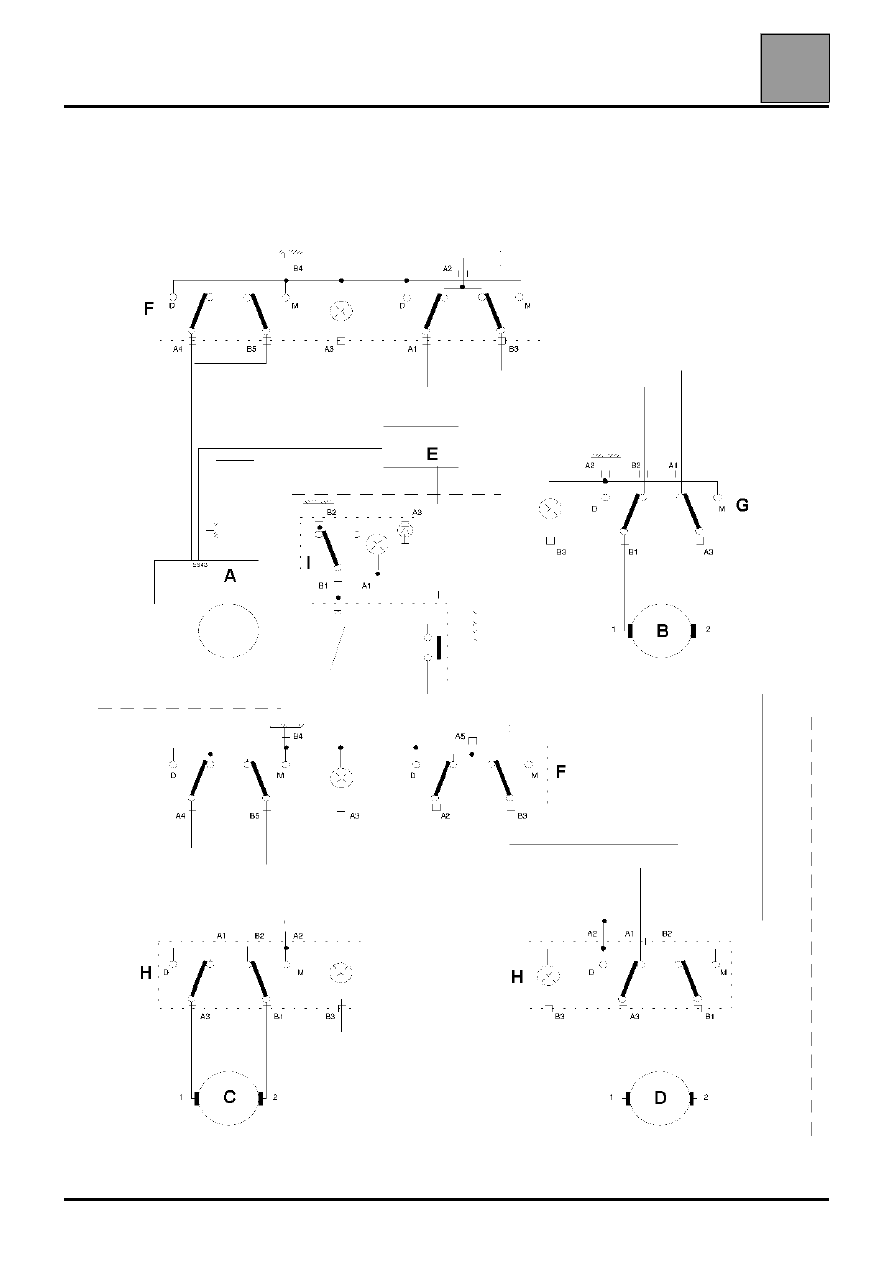

Принципиальная схема
