Renault Laguna II. Руководство - часть 226

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: Кнопка запуска двигателя

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: Кнопка запуска двигателя

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: Кнопка запуска двигателя

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: Кнопка запуска двигателя

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: Кнопка запуска двигателя

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: Кнопка запуска двигателя

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: Кнопка запуска двигателя

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: Кнопка запуска двигателя

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: Кнопка запуска двигателя

87

87-31

Автомобиль без ключа: Кнопка запуска двигателя

ОПИСАНИЕ

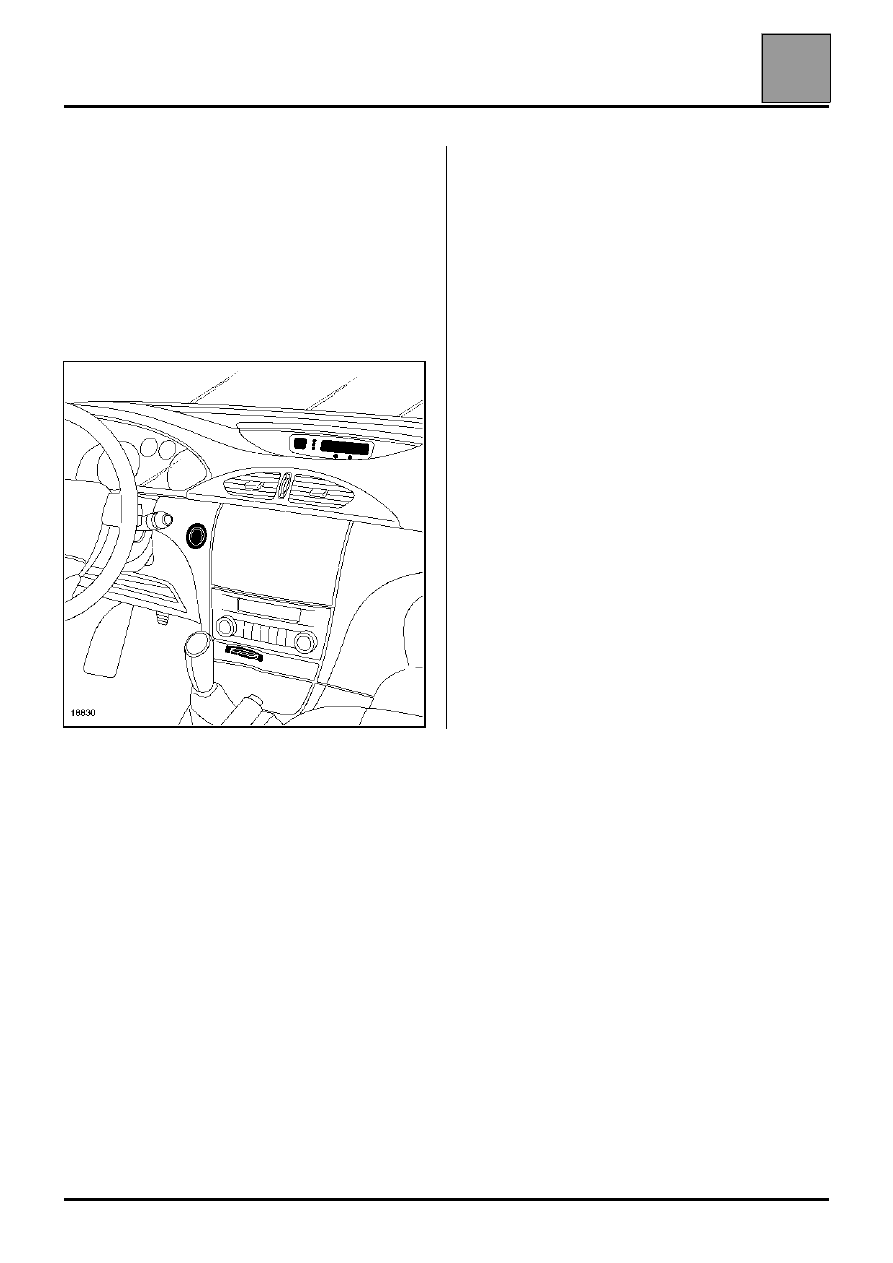

Кнопка (START/STOP) служит одновременно для
запуска и остановки двигателя.

Кнопка имеет два варианта подсветки:

●

белая подсветка сверху: разрешение запуска
двигателя,

●

зеленая подсветка снизу: двигатель работает.
Яркость подсветки ослабляется при включении
габаритных огней.

ПРИНЦИП ДЕЙСТВИЯ

Включение подсветки в верхней части кнопки
означает разрешение запуска двигателя.

Запуск происходит в импульсном режиме.
Однократного нажатия на кнопку достаточно, чтобы
запустить двигатель.

Для запуска двигателя:

●

вставьте карту-ключ в считывающее устройство
до второго фиксированного положения, чтобы
включить зажигание и разблокировать рулевое
управление.

●

убедитесь в том, что условия запуска выполнены:

ПРИМЕЧАНИЕ:
– на автомобилях с дизельным двигателем

включение стартера во время
предварительного подогрева невозможно.

– неверная настройка типа коробки передач в

ЦЭКБ может привести к тому, что запуск будет
невозможен.

– рычаг селектора должен быть в нейтральном

положении или должна быть выжата педаль
сцепления.

18320

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: Кнопка запуска двигателя

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: Кнопка запуска двигателя

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: Кнопка запуска двигателя

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: Кнопка запуска двигателя

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: Кнопка запуска двигателя

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: Кнопка запуска двигателя

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: Кнопка запуска двигателя

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: Кнопка запуска двигателя

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: Кнопка запуска двигателя

87

87-32

●

Электрический замок рулевой колонки должен
быть разблокирован и зажигание включено.

●

Убедитесь, что запуск двигателя разрешен
системой:
– Если подсвечивается верхняя часть кнопки,

запуск возможен.

●

Нажмите на кнопку для подачи команды запуска
на ЦЭКБ, который анализирует состояние
двигателя (запустился и заглох, остановлен).
Если двигатель остановлен и все условия
соблюдаются, ЦЭКБ подает напряжение питания
к реле стартера.

ПРИМЕЧАНИЕ:
– Запуск двигателя возможен только при

разблокированном рулевом управлении.

– При работающем двигателе карта Renault

заблокирована.

– Если двигатель заглох, для повторного запуска

двигателя нажмите на кнопку запуска.

Для остановки двигателя:

Нажмите на кнопку для подачи команды остановки
двигателя на ЦЭКБ. Перед тем, как отдать команду
на отключение напряжения питания "+" после
замка зажигания, ЦЭКБ проверяет, снизилась ли
скорость автомобиля ниже 5 км/ч.

НАПОМИНАНИЕ: Запуск двигателя
осуществляется с помощью кнопки. При наличии
разрешения запуска двигателя нажатие на кнопку
(START/STOP) записывается в память ЦЭКБ.
Подача питания на стартер сохраняется до
получения ЦЭКБ сигнала "двигатель работает".
Если двигатель не запускается, подача питания на
стартер прекращается по истечении временной
задержки, длительность которой зависит от
температуры охлаждающей жидкости

ПРИМЕЧАНИЕ: некоторые неисправности
автомобиля, связанные со считывающим
устройством карт Renault, датчиками педали
сцепления или нейтрального положения рычага
селектора АКП могут влиять на процесс запуска
двигателя. В этом случае подача питания на
стартер активизируется посредством
продолжительного нажатия на кнопку запуска.

УСЛОВИЯ, НЕОБХОДИМЫЕ ДЛЯ ЗАПУСКА
ДВИГАТЕЛЯ

●

карта Renault вставлена до упора в считывающее
устройство,

●

подается напряжение "+" после замка зажигания,

●

приемоответчик (встроенный в карту Renault)
распознан,

●

рычаг механической коробки передач в
нейтральном положении.

●

рычаг селектора АКП в нейтральном положении
или положении парковки,

●

педаль сцепления выжата (при механической
коробке передач).

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: Электрический замок рулевой колонки

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: Электрический замок рулевой колонки

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: Электрический замок рулевой колонки

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: Электрический замок рулевой колонки

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: Электрический замок рулевой колонки

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: Электрический замок рулевой колонки

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: Электрический замок рулевой колонки

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: Электрический замок рулевой колонки

87

87-33

Автомобиль без ключа: Электрический замок рулевой колонки

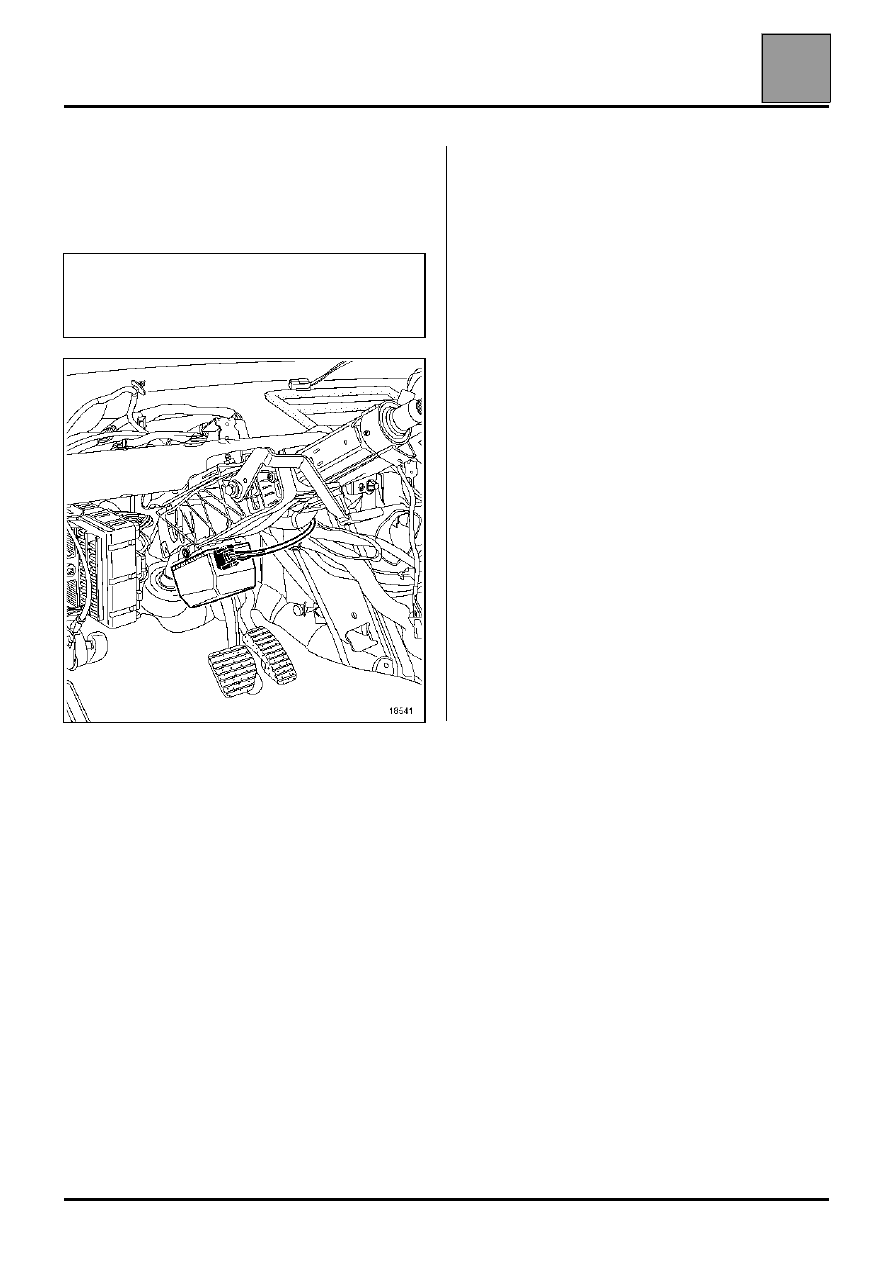

Замок расположен в нижней части рулевой колонки
и управляется ЦЭКБ.

В замок введен код ЦЭКБ и этот код не может быть
удален (см. раздел 82).

ПРИНЦИП ДЕЙСТВИЯ

Рулевое управление разблокируется, когда карта
Renault вставлена до упора в считывающее
устройство и распознана ЦЭКБ.
Рулевое управление блокируется, когда карта
Renault полностью вынута из считывающего
устройства, двигатель остановлен, а скорость
движения равна нулю.

ПРИМЕЧАНИЕ: если ЦЭКБ получает от ЭБУ
подушек безопасности сигнал "удар", то замок
рулевой колонки остается разблокированным. Для
приведения замка в рабочее положение совершите
поездку.

ПРИМЕЧАНИЯ:

●

Если замок не разблокируется при установке
карты-ключа в считывающее устройство, красная
сигнальная лампа системы блокировки запуска
двигателя продолжает гореть, а подача
напряжения "+" после замка зажигания
запрещается.

●

В зависимости от внутренних неисправностей
замка могут загораться контрольные лампы
"STOP" и "SERVICE". Рулевое колесо остается
разблокированным.

ВАЖНОЕ ЗАМЕЧАНИЕ: При неисправности
или отсоединении от замка рулевой колонки
колодки проводов запуск двигателя
автомобиля невозможен.

18541

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: Датчики открывания

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: Датчики открывания

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: Датчики открывания

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: Датчики открывания

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: Датчики открывания

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: Датчики открывания

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: Датчики открывания

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: Датчики открывания

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: Датчики открывания

87

87-34

Автомобиль без ключа: Датчики открывания

Для функционирования карты Renault в режиме
"свободные руки", ручка каждой двери оснащена
датчиком присутствия, предназначенным для
распознавания руки и запроса функции "свободные
руки".

Датчик, расположенный с внутренней стороны
ручки, дополняется отражателем и датчиком
движения ручки.

Если датчик открывания не используется в течение
долгого времени, вместо него используется датчик
движения ручки.

ПРИМЕЧАНИЕ: Снятие ручки см. в разделе
"Кузов". Назначение контактов датчиков
открывания и ручек см. в раздел 84.

Для багажного отделения датчик заменяется на
концевой выключатель, встроенный в ручку
привода замка с электроприводом.

ПРИМЕЧАНИЕ: Снятие ручки см. в разделе
"Кузов". Назначение контактов ручки двери задка
(двери багажного отделения), см. раздел 84.

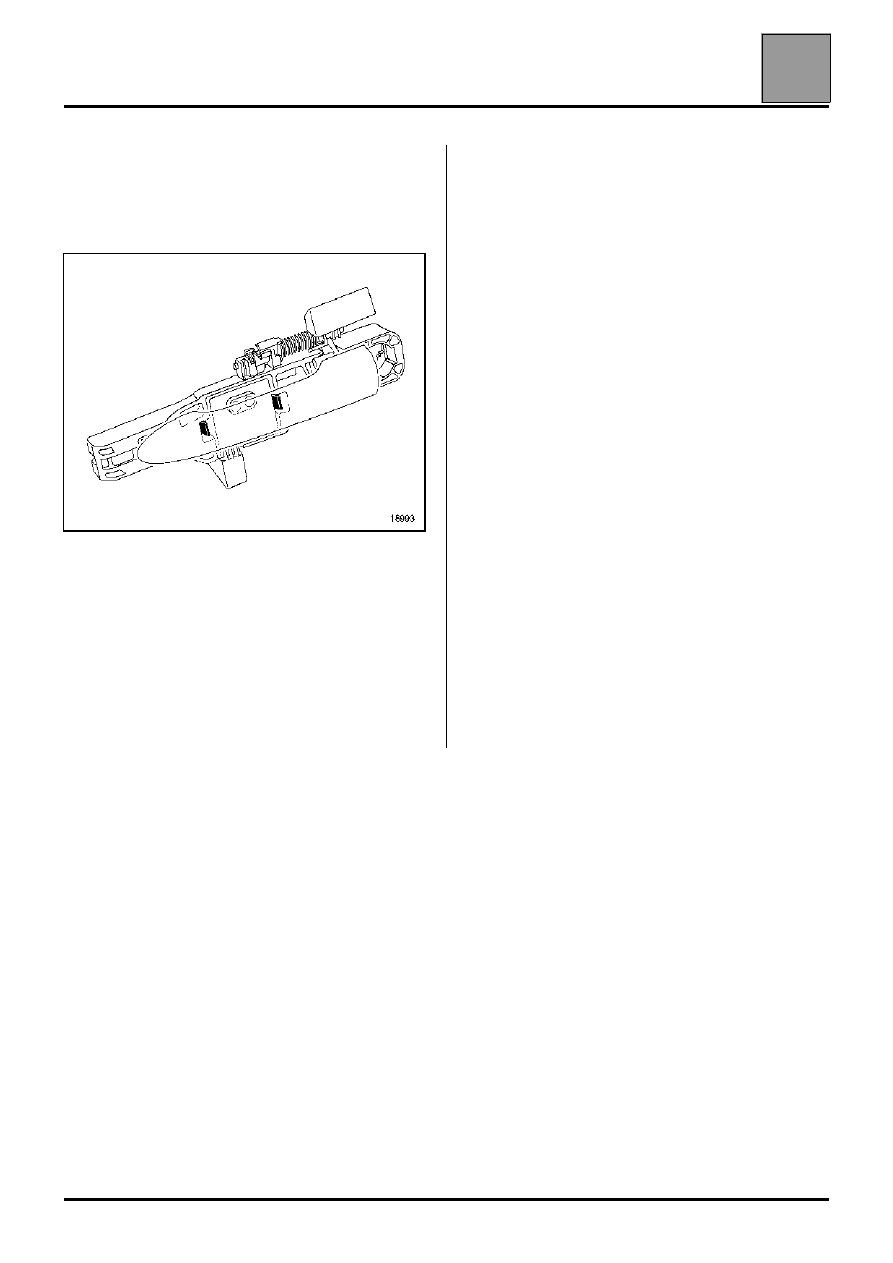

18993 РУЧКА ДВЕРИ
