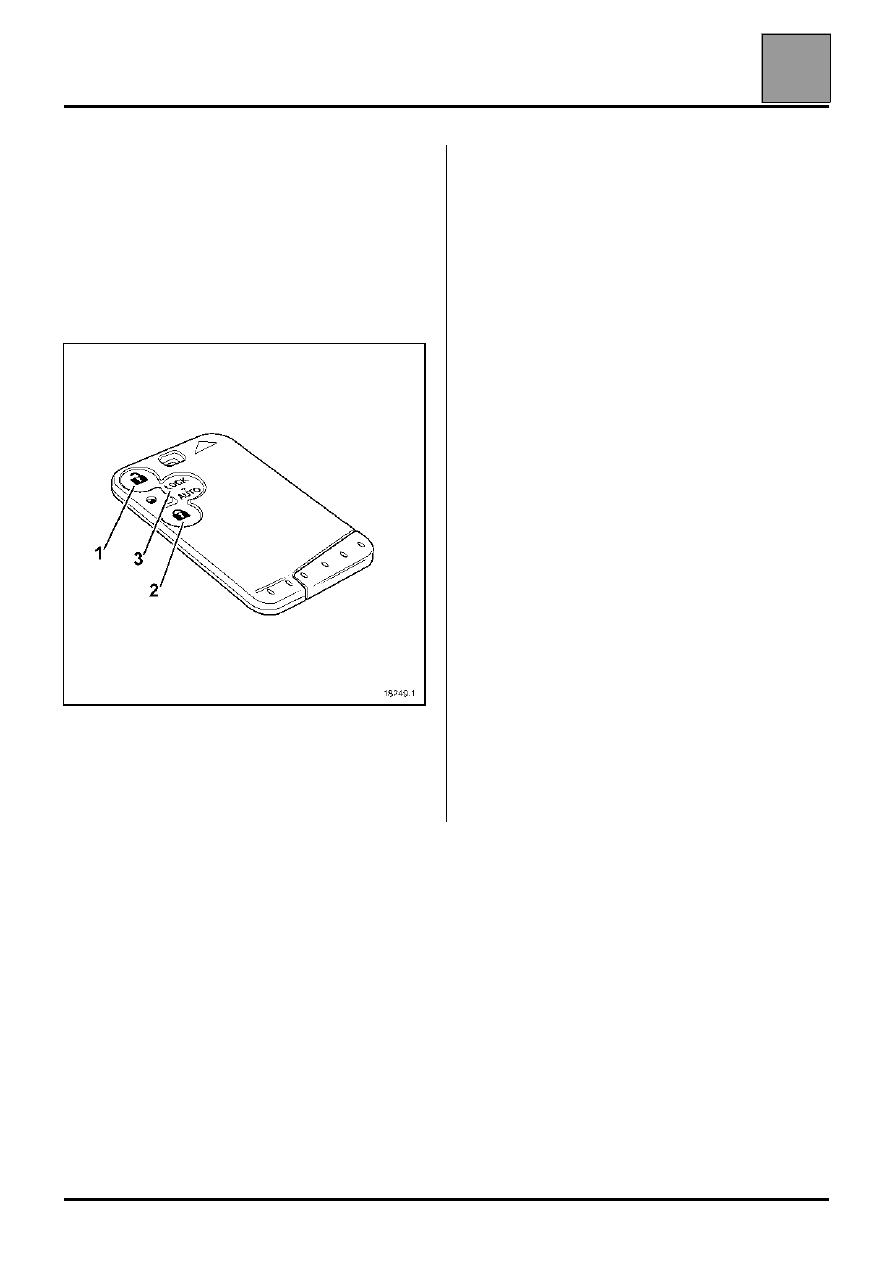

На карте Renault с функцией "свободные руки"
имеются три кнопки:
– кнопка запирания (1). Эта кнопка предназначена

для запирания открывающихся элементов и
запрета функции "свободные руки".

– кнопка отпирания (2). Эта кнопка предназначена

для отпирания открывающихся элементов и
запрета функции "свободные руки".

– кнопка запирания с включением функции

"свободные руки" (3).

ПРИМЕЧАНИЯ:
Данный пульт дистанционного управления может
использоваться без функции "свободные руки"
после запрета этой функции с помощью кнопок (1)
и (2). В этом случае он функционирует как обычный
ПДУ.

Для запирания дверей автомобиля с
использованием функции "свободные руки"
(если функция "свободные руки" отменена,
нажмите на кнопку (3)):

●

закройте боковые двери и дверь задка (дверь
багажного отделения),

●

удерживая карту Renault в руке, отойдите от
автомобиля. Когда карта окажется вне зоны
действия ЦЭКБ (по сигналу, регистрируемому
радиоантеннами), двери запрутся.
Запирание дверей посредством
дистанционного управления сопровождается
включением указателей поворота в режиме
аварийной сигнализации, звуковым сигналом и
включением красной сигнальной лампы.
Если при запирании посредством
дистанционного управления одна или
несколько дверей неплотно закрыты, указатели
поворота в режиме аварийной сигнализации не
включаются.

ПРИМЕЧАНИЕ: при нажатии на кнопку
"запирание" или "открывание" на карте Renault
функция "свободные руки" отменяется. После
этого карта Renault с функцией "свободные руки"
функционирует как "простая" карта Renault. При
нажатии на кнопку "auto" на карте Renault система
снова активизируется примерно через 3 секунды.

ВНИМАНИЕ: запирание посредством функции
"свободные руки" можно запретить с помощью
диагностических приборов.

18249-1 КАРТА С ФУНКЦИЕЙ "СВОБОДНЫЕ РУКИ"

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: Карта Renault с функцией "свободные руки"

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: Карта Renault с функцией "свободные руки"

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: Карта Renault с функцией "свободные руки"

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: Карта Renault с функцией "свободные руки"

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: Карта Renault с функцией "свободные руки"

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: Карта Renault с функцией "свободные руки"

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: Карта Renault с функцией "свободные руки"

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: Карта Renault с функцией "свободные руки"

87

87-28

Для отпирания дверей автомобиля с
использованием функции "свободные руки"
(если функция "свободные руки" отменена,
нажмите на кнопку (3)):

●

подойдите к автомобилю так, чтобы карта
Renault оказалась в зоне действия ЦЭКБ,

●

возьмитесь за ручку одной из дверей или
откройте багажное отделение,

●

датчики присутствия, расположенные в ручках
дверей, производят запрос карты с функцией
"свободные руки".

●

Если карта распознана, автомобиль
отпирается. При этом указатели поворота
включаются в режиме аварийной
сигнализации.

ПРИМЕЧАНИЕ: включение указателей поворота в
режиме аварийной сигнализации при запросе с
ПДУ производится ЦЭКБ (см. раздел "Указатели
поворотов").

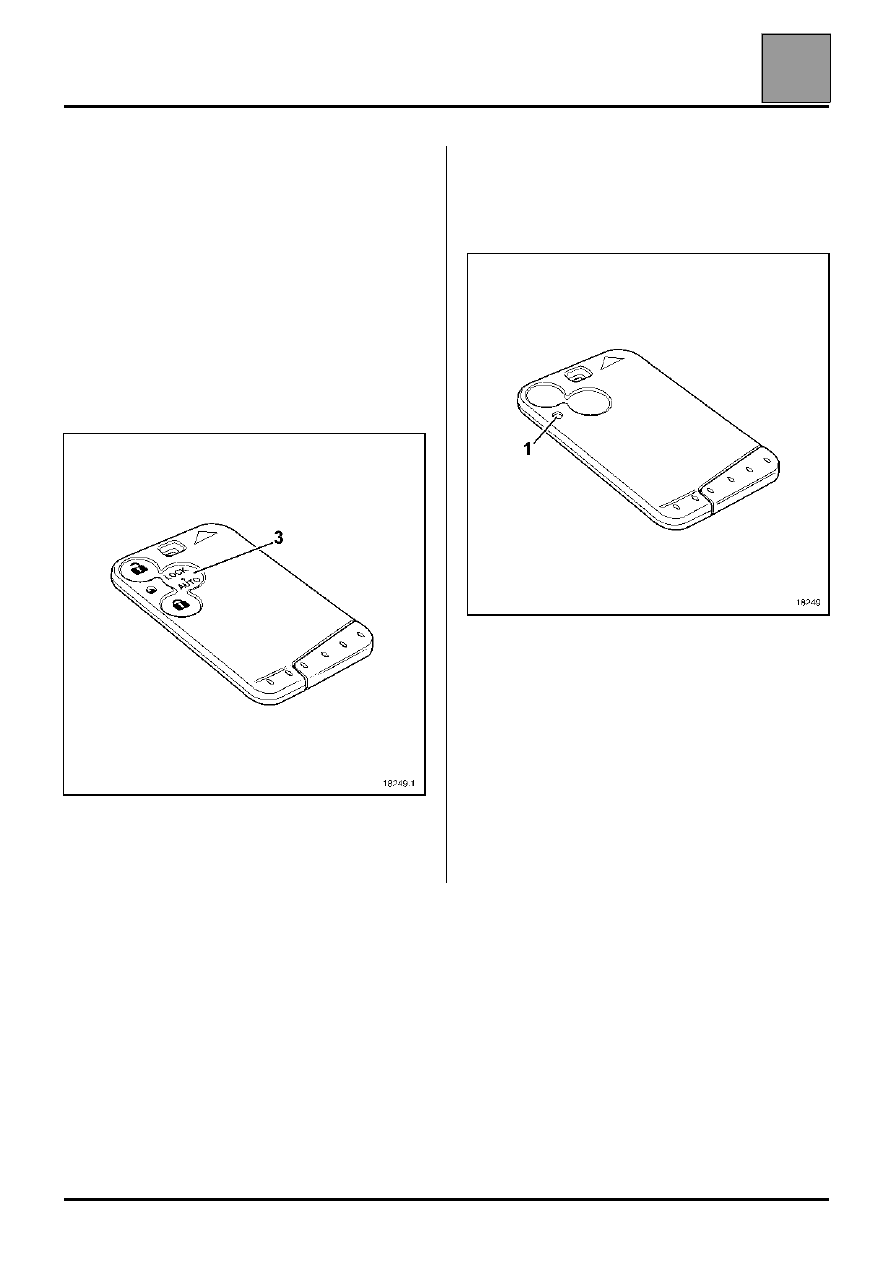

ЭЛЕКТРОПИТАНИЕ КАРТЫ RENAULT

●

Пульты дистанционного управления карт Renault
питаются от элемента питания, заряженность
которого можно определить по индикатору (1).

●

Карта Renault с тремя кнопками (с функцией
"свободные руки") оснащена аккумулятором,
который заряжается, пока карта Renault
находится в считывающем устройстве. За
двадцать минут зарядки аккумулятор
восстанавливает суточный расход энергии.
Полная зарядка может длиться до двадцати
четырех часов. Аккумулятор несъемный.

●

Приемоответчик и элемент системы блокировки
запуска двигателя, встроенные в карту Renault,
не потребляют электроэнергию.

ВНИМАНИЕ: элемент питания также используется
для функции "свободные руки".

18249-1 КАРТА С ФУНКЦИЕЙ "СВОБОДНЫЕ РУКИ"

18249

87

87

87

87

87

87

87

87

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: Боковые повторители указателей поворота

Включение указателей поворота и боковых повторителей для контроля открытия и закрытия открывающихся
элементов производится ЦЭКБ.

Нарушения работы

При активизации закрытия:
– открытая дверь водителя мешает запиранию всех открывающихся элементов,
– если дверь задка (дверь багажного отделения) или одна из боковых дверей не закрыты, включение

указателей поворота и боковых повторителей запрещается, при этом невозможно осуществить запирание
в режиме "свободные руки".

Нажатие на карту Renault

Воздействие на

замки

Работа

указателей

поворота

Работа боковых

повторителей

указателей

поворота

Работа

звукового

сигнала

Закрыва-

ние

Однократное
кратковремен-
ное нажатие

запирание

открывающихся

элементов

Двукратное

мигание

Двукратное

мигание

-

Двукратное
кратковремен-
ное нажатие

блокировка

внутренних ручек

открывающихся

элементов

частое мигание

частое мигание

-

Однократное
продолжи-
тельное
нажатие****

закрытие окон и

люка крыши*

Двукратное

мигание

частое мигание

-

режим
"свободные
руки"

запирание

открывающихся

элементов

Двукратное

мигание

непрерывное

свечение в

течение около

10 секунд

1 сигнал

(конфигуриру-

емый)

Открыва-

ние

Однократное
кратковремен-
ное нажатие

отпирание

открывающихся

элементов или

двери водителя**

Однократное

мигание

Однократное

мигание

-

Двукратное
кратковремен-
ное нажатие

отпирание

открывающихся

элементов***

-

-

-

режим
"свободные
руки"

отпирание

открывающихся

элементов или

двери водителя**

Однократное

мигание

Однократное

мигание

-

*

**

***

****

Для использования данной функции автомобиль должен быть оснащен импульсными
стеклоподъемниками и электроприводом крыши люка с травмозащитной функцией.
Некоторые автомобили с правосторонним рулевым управлением могут быть оснащены функцией
"отпирание только двери водителя". Данная функция позволяет отпирать только дверь водителя
и багажное отделение кратковременным нажатием на карту Renault.
Отпирание открывающихся элементов для автомобилей, оснащенных функцией "отпирание
только двери водителя".
на некоторых автомобилях с правосторонним рулевым управлением, данной функции
предшествует "блокировка внутренних ручек дверей".

87-29

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: считывающее устройство карт Renault

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: считывающее устройство карт Renault

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: считывающее устройство карт Renault

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: считывающее устройство карт Renault

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: считывающее устройство карт Renault

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: считывающее устройство карт Renault

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: считывающее устройство карт Renault

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: считывающее устройство карт Renault

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Автомобиль без ключа: считывающее устройство карт Renault

87

87-30

Автомобиль без ключа: считывающее устройство карт Renault

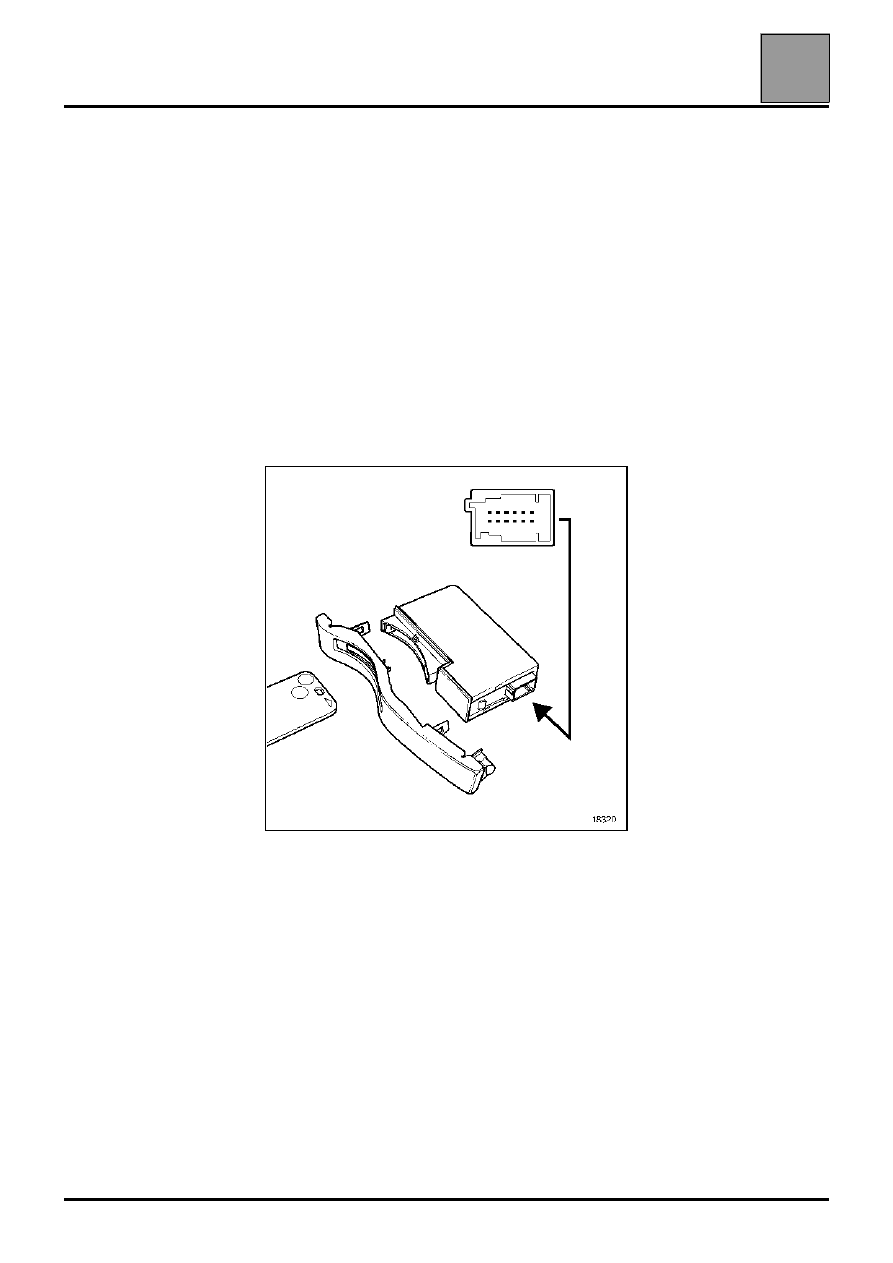

Считывающее устройство карт Renault содержит
