87-63

●

модули дверей

ПРИМЕЧАНИЕ: Снятие электродвигателей стеклоподъемников и их
характеристики см.  раздел "Электростеклоподъемники"

Контакт Назначение

1

Управление электродвигателем регулировки положения наружного зеркала
заднего вида в горизонтальной плоскости (контакт 2A)

2

Общий провод электродвигателей зеркала (контакты 2C/3C)

3

Опускание стекла правой передней двери

4

Соединение с выключателем электропривода наружных зеркал заднего вида
(на двери водителя, контакт 6)

5

Соединение с выключателем электропривода наружных зеркал заднего вида
(на двери водителя, контакт 3)

6

Соединение с выключателем электропривода наружных зеркал заднего вида
(на двери водителя, контакт 8)

7

Сигнал потенциометра электродвигателя регулировки положения левого
наружного зеркала заднего вида в вертикальной плоскости (контакт 2 D)

8

Подъем стекла правой передней двери

9

Не используется

10

Электропитание

11

Управление электродвигателем регулировки положения наружного зеркала
заднего вида в вертикальной плоскости (контакт 2B)

12

Управление электродвигателем складывания наружного зеркала заднего
вида (контакт 3B)

13

Соединение с выключателем электропривода наружных зеркал заднего вида
(на двери водителя, контакт 7)

14

Опускание стекла левой передней двери

15

Не используется

16

Общий провод потенциометров наружного зеркала заднего вида (контакт 2F)

17

"Масса"

18

Не используется

19

Мультиплексная связь между наружными зеркалами заднего вида
(специально для функции памяти регулировок водительского места)

20

"Масса"

21

Общий провод потенциометров наружного зеркала заднего вида (контакт 2G)

22

Соединение с выключателем электропривода наружных зеркал заднего вида
(на двери водителя, контакт 9)

23

Подъем стекла левой передней двери

24

Соединение с выключателем электропривода наружных зеркал заднего вида
(на двери водителя, контакт 5)

25

Соединение с выключателем электропривода наружных зеркал заднего вида
(на двери водителя, контакт 1)

26

Управление электродвигателем регулировки положения наружного зеркала
заднего вида в вертикальной плоскости (контакт 2E)

27

Связь с ЦЭКБ (сигнал закрывания или памяти положения сиденья)

28

Не используется

29

Мультиплексная связь между наружными зеркалами заднего вида

30

Не используется

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система запоминания регулировок водительского места

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система запоминания регулировок водительского места

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система запоминания регулировок водительского места

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система запоминания регулировок водительского места

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система запоминания регулировок водительского места

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система запоминания регулировок водительского места

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система запоминания регулировок водительского места

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система запоминания регулировок водительского места

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система запоминания регулировок водительского места

87

87-64

●

Наружные зеркала заднего вида

ПРИМЕЧАНИЕ: для снятия наружных зеркал
заднего вида необходимо снять внутреннюю
облицовку дверей.

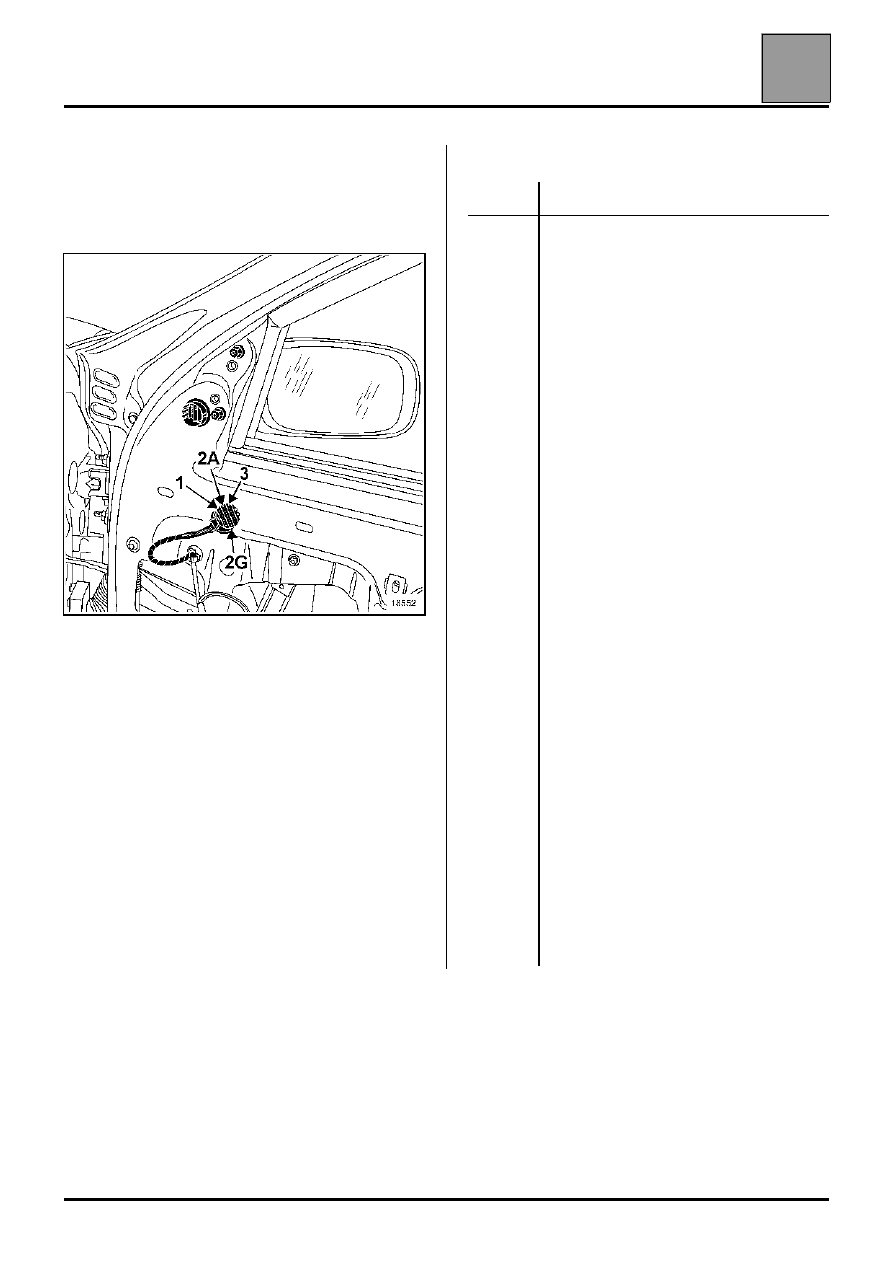

ПОДКЛЮЧЕНИЕ ( модели в полной комплектации)

18552-1

Контакт

Назначение

1B

Обогрев наружного зеркала заднего
вида

1C

Обогрев наружного зеркала заднего
вида

1D

Датчик температуры (со стороны
пассажира)

1E

Датчик температуры (со стороны
пассажира)

1F

Не используется

1G

Не используется

2A

Электродвигатель регулировки в
горизонтальной плоскости

2B

Электродвигатель регулировки в
вертикальной плоскости

2C

Общий провод электродвигателей

2D

Потенциометр регулировки в
горизонтальной плоскости

2E

Потенциометр регулировки в
вертикальной плоскости

2F

Электропитание

2G

"Масса"

2H

Не используется

3B

Электродвигатель складывания

3C

Электродвигатель складывания

3D

Электрохромированное наружное
зеркало заднего вида

3E

Электрохромированное наружное
зеркало заднего вида

3F

Не используется

3G

Не используется

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система помощи при парковке

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система помощи при парковке

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система помощи при парковке

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система помощи при парковке

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система помощи при парковке

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система помощи при парковке

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система помощи при парковке

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система помощи при парковке

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система помощи при парковке

87

Система помощи при парковке

ОБЩИЕ СВЕДЕНИЯ

Некоторые автомобили оснащены системой помощи при парковке, предназначенной для информирования
водителя о наличии препятствия позади автомобиля (столб, ограждение, другой автомобиль и т. д.) при
движении задним ходом.

ПРИНЦИП ДЕЙСТВИЯ

Система включает:

●

четыре ультразвуковых датчика, встроенных в задний бампер,

●

автономный ЭБУ (с функцией диагностики),

●

звуковой сигнализатор.

Система автоматически активизируется при включении передачи заднего хода (включение системы
сопровождается коротким звуковым сигналом). Ультразвуковые датчики, встроенные в задний бампер,
предназначены для определения расстояния между автомобилем и возможным препятствием.

Частота звукового сигнала варьируется в зависимости от расстояния: сигнал тревоги включается, если
расстояние между препятствием и бампером составляет около 150 сантиметров, сначала это прерывистый
сигнал, который становится непрерывным при сокращении расстояния до 25 сантиметров.

ПРИМЕЧАНИЕ:

●

для нормальной работы системы ультразвуковые датчики должны быть чистыми,

●

если система обнаруживает нарушение в работе, в течение приблизительно пяти секунд раздается
прерывистый сигнал.

●

в плохую погоду или, например, при наличии багажника для велосипеда, распознавание препятствия
датчиками носит случайный характер.

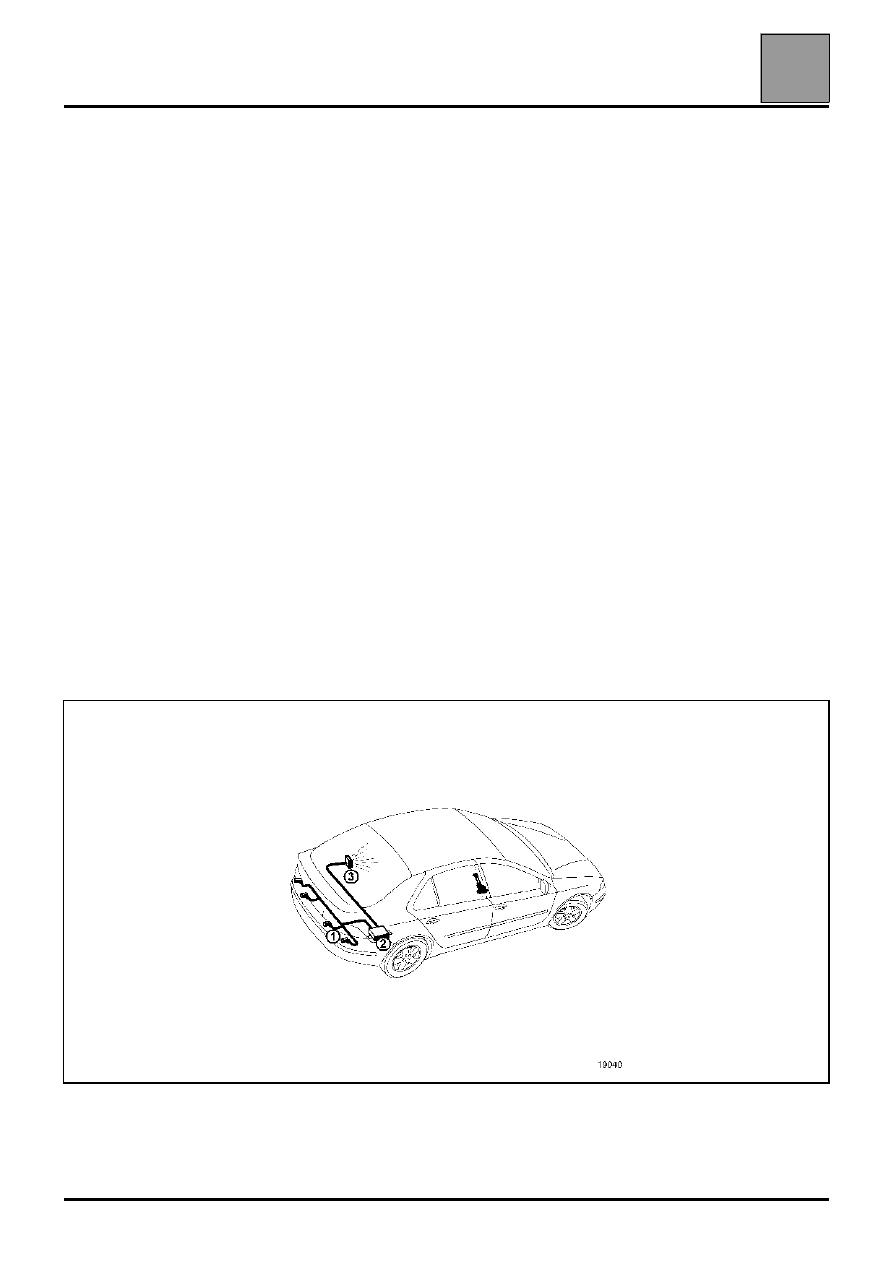

1. Датчики
2. ЭБУ
3. Звуковой сигнализатор

87-65

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система помощи при парковке

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система помощи при парковке

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система помощи при парковке

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система помощи при парковке

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система помощи при парковке

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система помощи при парковке

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система помощи при парковке

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система помощи при парковке

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Система помощи при парковке

87

87-66

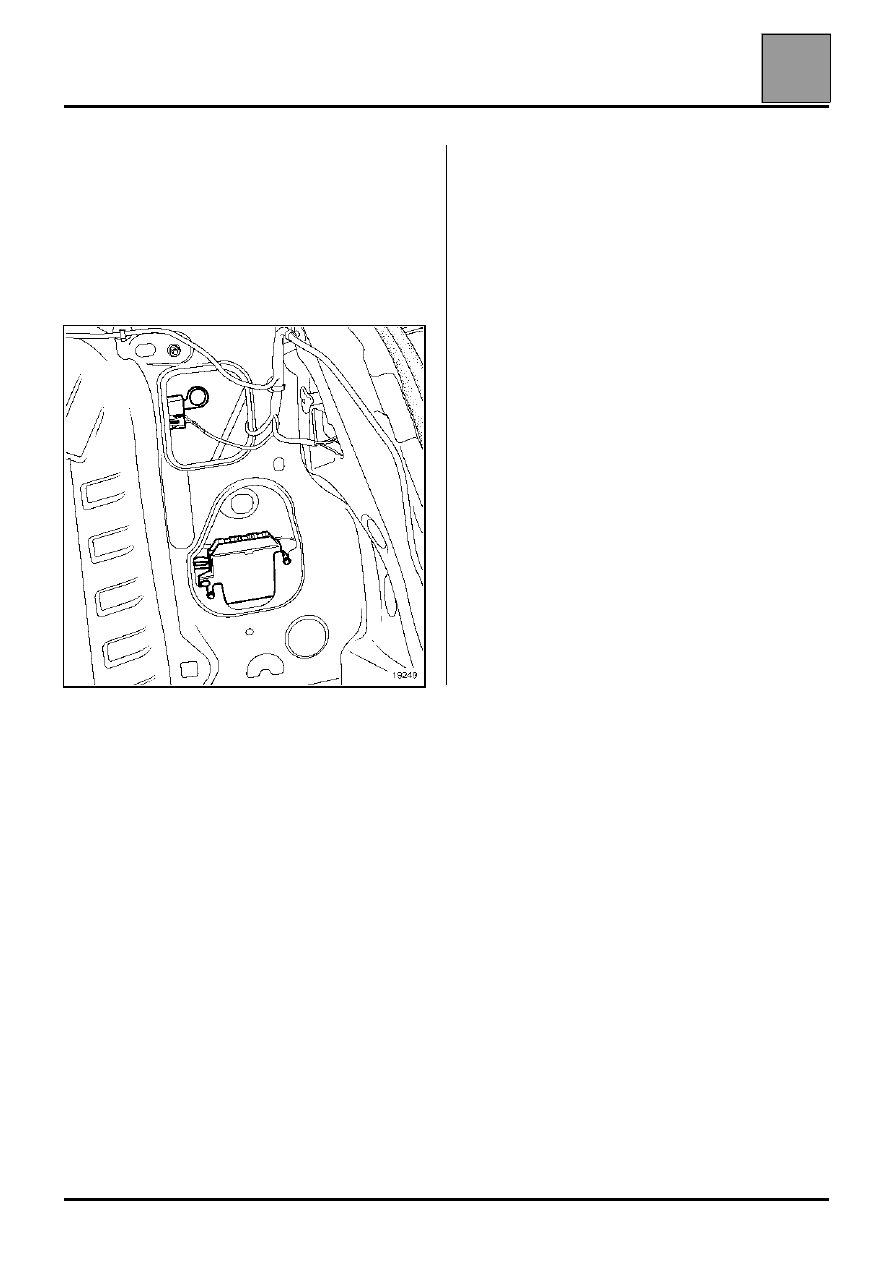

ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ

СНЯТИЕ

Снимите внутреннюю облицовку правой части
багажного отделения (см. раздел "Кузов").

Разъедините разъемы ЭБУ и выверните винты
крепления.

УСТАНОВКА

Установка ЭБУ не представляет сложности.

После замены ЭБУ необходимо настроить его
конфигурацию с помощью диагностических
приборов.

●

с помощью диагностических приборов NXR, Clip
или Optima 5800,

●

выберите систему "Помощь при парковке" и
подтвердите выбор,

●

выберите и подтвердите пункт меню "Команды",
"Конфигурация системы",

●

выберите и подтвердите тип автомобиля.

●

Проверьте правильность конфигурации в меню
"Считывание конфигурации".
