Renault Laguna II. Руководство - часть 236

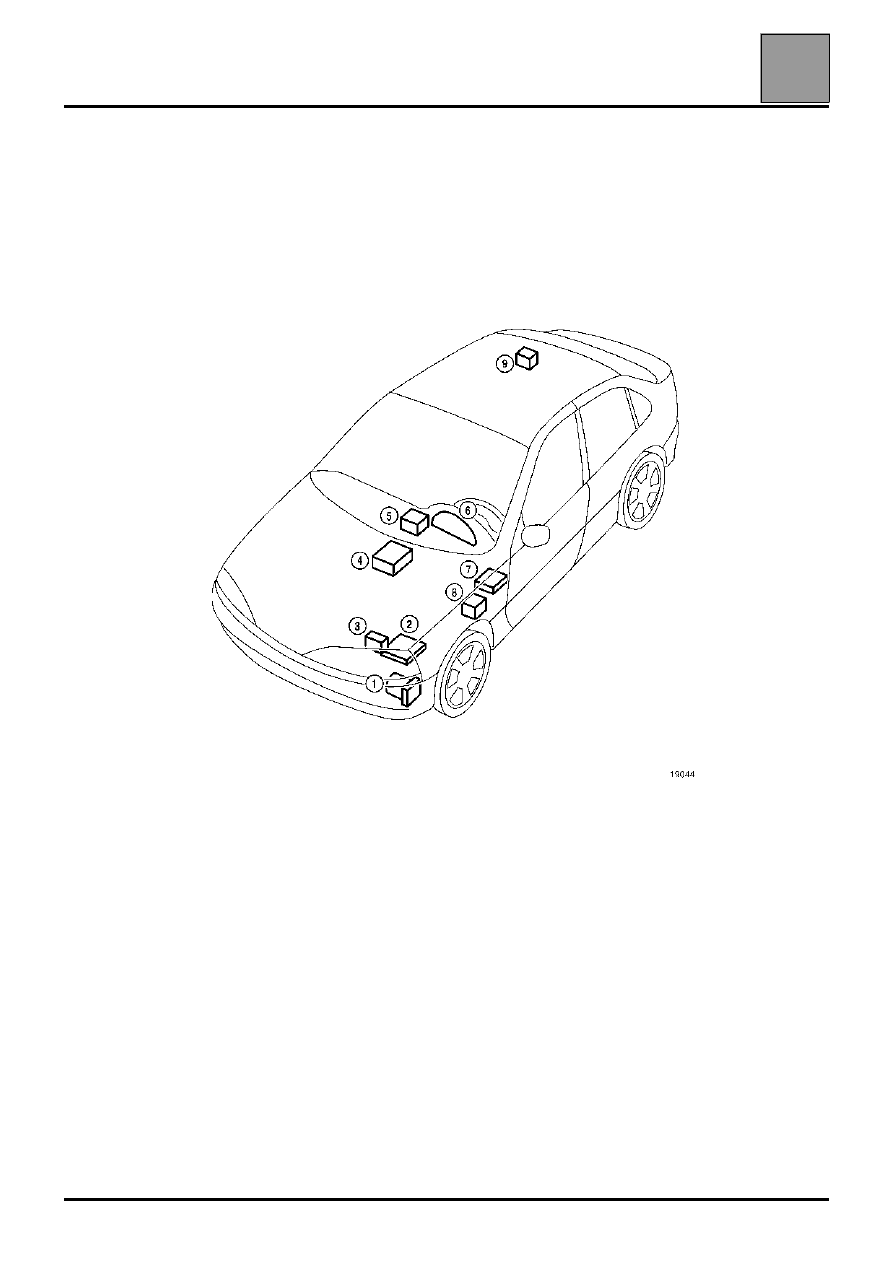

ЭЛЕКТРОПРОВОДКА
Мультиплексирование
88

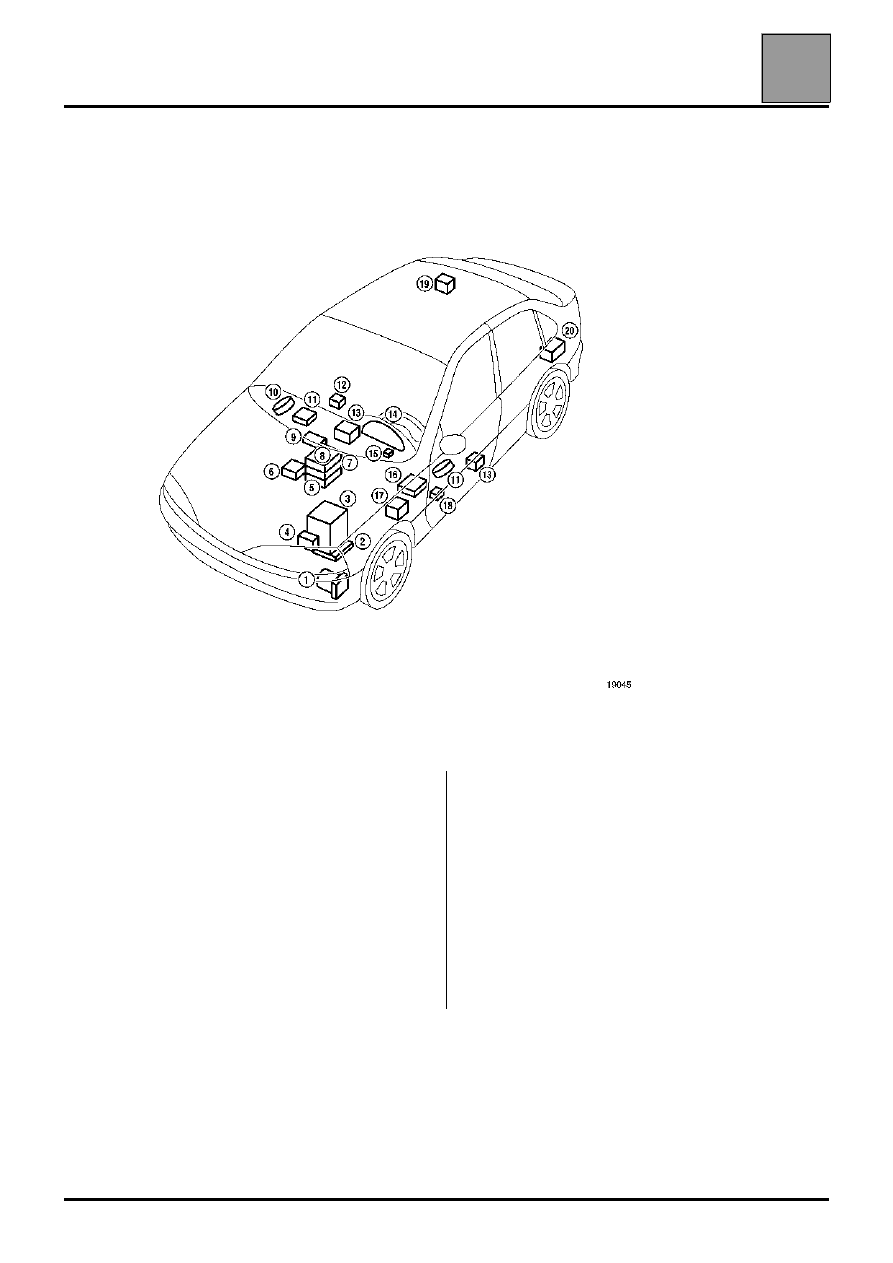

ЭЛЕКТРОПРОВОДКА
Мультиплексирование
88
ЭЛЕКТРОПРОВОДКА
Мультиплексирование
88
ЭЛЕКТРОПРОВОДКА
Мультиплексирование
88
ЭЛЕКТРОПРОВОДКА
Мультиплексирование
88
ЭЛЕКТРОПРОВОДКА
Мультиплексирование
88
ЭЛЕКТРОПРОВОДКА
Мультиплексирование
88
ЭЛЕКТРОПРОВОДКА
Мультиплексирование
88
ЭЛЕКТРОПРОВОДКА
Мультиплексирование
88
88-1
188
ЭЛЕКТРОПРОВОДКА
Мультиплексирование
ОПИСАНИЕ
Современные автомобили оснащаются все более
мощными ЭБУ, выполняющими постоянно
усложняющиеся расчеты. Для этого они должны
получать информацию от датчика или другого ЭБУ.
Мультиплексная сеть делает возможным:
●
обмен информацией по двухпроводной линии
связи, общей для всех ЭБУ (ШИНА).
●
уменьшение количества проводов и соединений.
Для коммуникации через мультиплексную сеть
ЭБУ должны использовать один протокол. Для
этого Renault выбрал протокол "CAN".
●
Протокол CAN
Шина состоит из двух скрученных,
невзаимозаменяемых проводов CAN H и CAN L.
Информация передается в виде прямоугольных
импульсов по дифференциальной двухпроводной
линии, что повышает стойкость к
электромагнитным помехам и уменьшает
излучение. Передаваемые по ней сигналы взаимно
противоположны: от 2,5 до 3,5 В на проводе CAN H
и от 2,5 до 1,5 В на проводе CAN L.
На обеих границах этого диапазона
мультиплексная связь предполагает адаптацию
полного сопротивления к 120 Ом.
– со стороны ЦЭКБ
≈ 120 Ом на линии CAN ЦЭКБ
(при отсоединении от сети).
– со стороны ЭБУ впрыска
≈ 120 Ом на линии CAN
ЭБУ (при отсоединении от сети).
Измерение полного сопротивления на линии и тест
мультиплексной сети см. раздел "Восстановление
мультиплексной сети".
●
Сообщение CAN:
Сигнал, передаваемый по мультиплексной сети,
называется "сообщением". Оно имеет несколько
логических уровней, разделенных на 5 полей.
⇒ Поле оценки, указывающее адресата или
адресатов и приоритетность доступа к сети
сообщений.
⇒ Поле контроля.
⇒ Поле, содержащее параметры сообщения.
⇒ Поле контроля (правильность передачи
сообщений).
⇒ Поле подтверждения того, что сообщение
правильно разослано по сети.
Особые случаи:
– если несколько ЭБУ пытаются одновременно
передать сообщения, то приоритетным является
сообщение с более высоким полем оценки.
Передача других сообщений (неприоритетных)
происходит после передачи более важного
сообщения. Каждый ЭБУ способен передавать и
получать сообщения.
– Если в самом сообщении или при его получении
ЭБУ оказывается ошибка, передача не
подтверждается, а все сообщение игнорируется.
