Renault Laguna II. Руководство - часть 219
ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ
Центральный электронный коммуникационный блок (ЦЭКБ)
87
ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ
Центральный электронный коммуникационный блок (ЦЭКБ)
87
ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ
Центральный электронный коммуникационный блок (ЦЭКБ)
87
ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ
Центральный электронный коммуникационный блок (ЦЭКБ)
87
ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ
Центральный электронный коммуникационный блок (ЦЭКБ)
87
ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ
Центральный электронный коммуникационный блок (ЦЭКБ)
87
ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ
Центральный электронный коммуникационный блок (ЦЭКБ)
87
ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ
Центральный электронный коммуникационный блок (ЦЭКБ)
87
ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ
Центральный электронный коммуникационный блок (ЦЭКБ)
87
87-3
СНЯТИЕ
ПРИМЕЧАНИЕ: При блокировке ЭБУ подушек
безопасности блокируются цепи воспламенения и
отпирается электрический замок рулевой колонки.
ПРИМЕЧАНИЕ:
●
ЦЭКБ ремонту не подлежит, при выходе из строя
замените блок новым.
●
Перед снятием ЦЭКБ обязательно определите
его конфигурацию. Конфигурирование блока
выполняется с помощью диагностического
прибора.
●

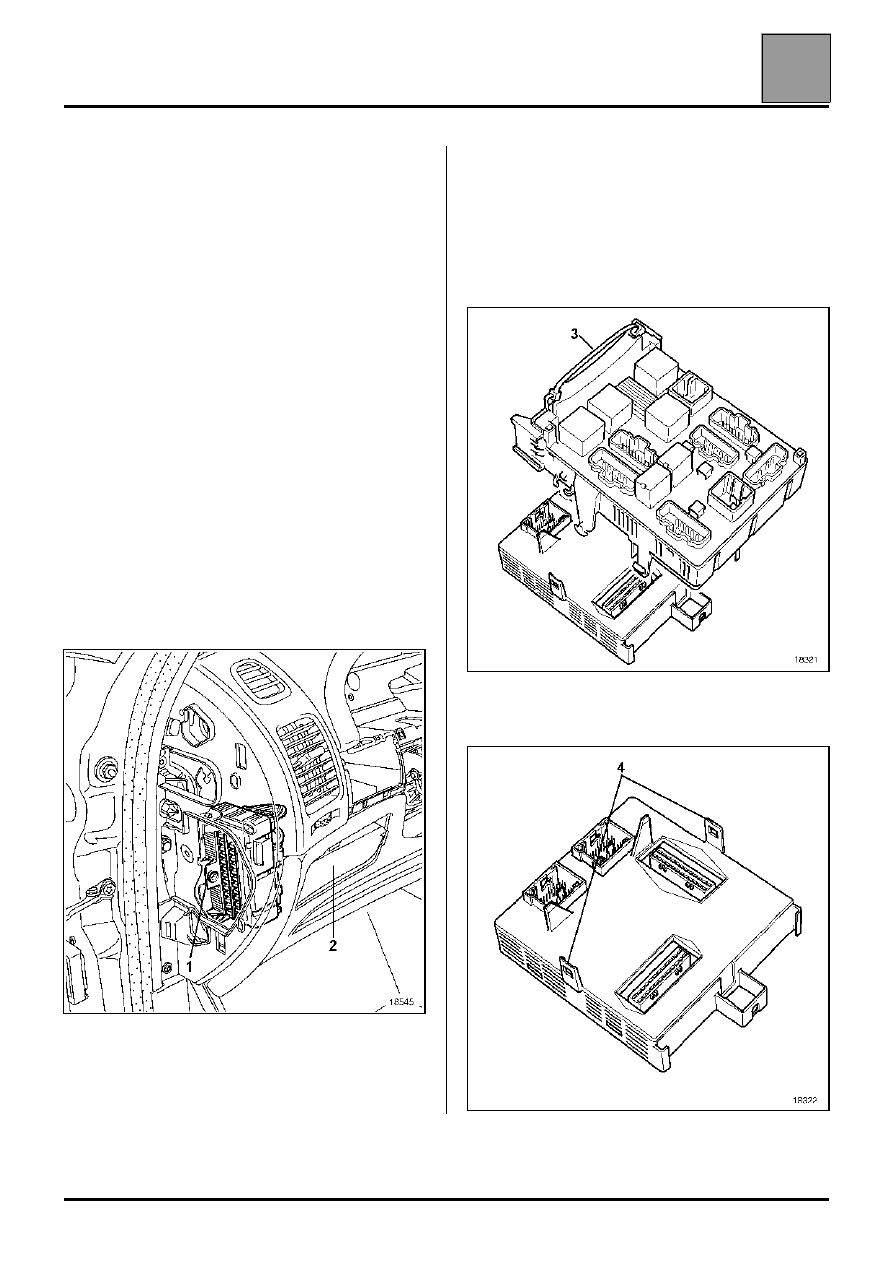

ЦЭКБ установлен на коробке с плавкими
предохранителями и реле. Снятие одного влечет
за собой снятие другого.
Отсоедините аккумуляторную батарею.
Снимите:
– боковой щиток приборной панели со стороны
водителя,
– два винта крепления приборной панели сбоку,
– крышку под приборной панелью,
– винт крепления (1) ЦЭКБ,
– крышка дополнительного электрооборудования/
громкоговоритель речевого синтезатора (2).

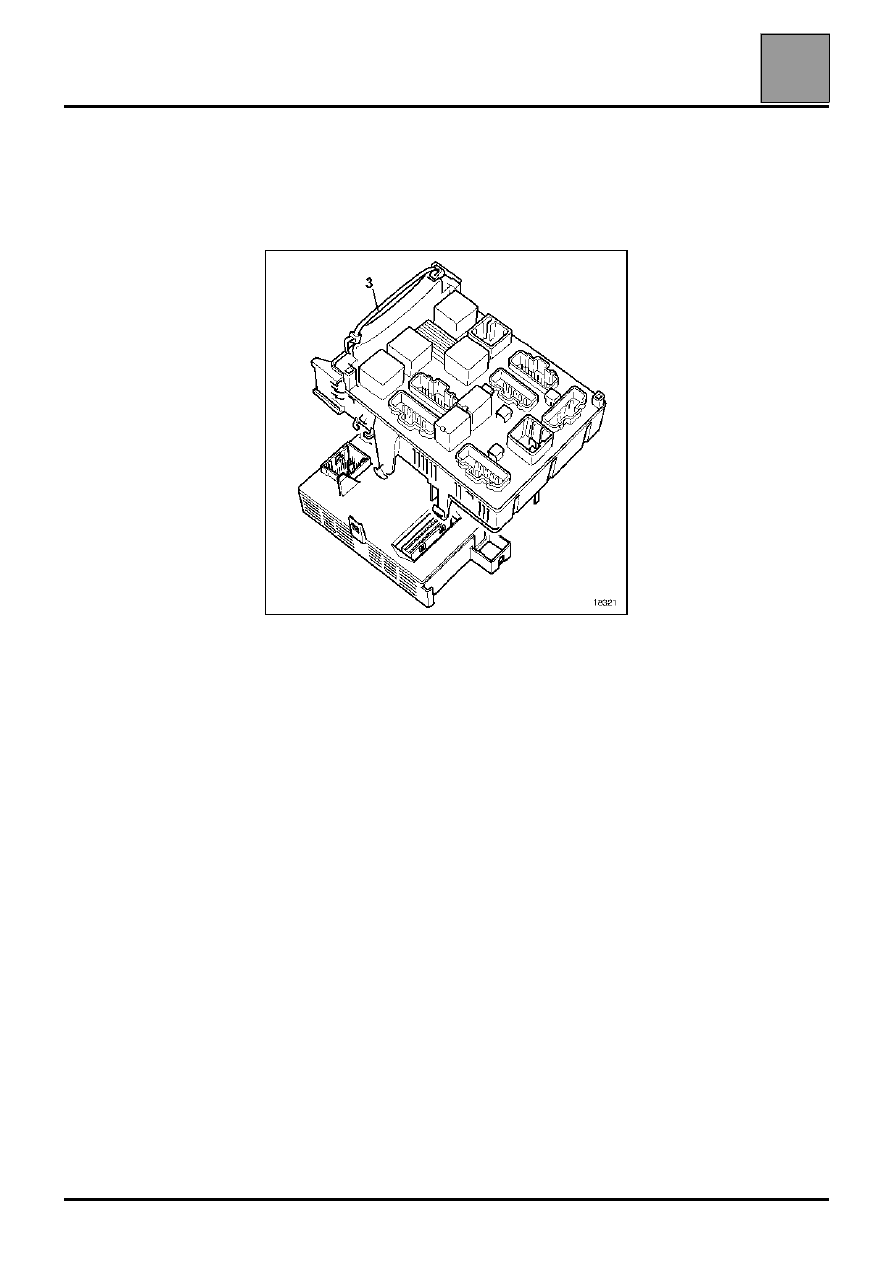

Разрежьте пластмассовый хомут (3) жгута
проводов.
Отсоедините разъемы ЦЭКБ и коробки с плавкими
предохранителями и реле.
Выньте ЦЭКБ вместе с коробкой с плавкими
предохранителями и реле.
Нажав на фиксаторы (4), отсоедините ЦЭКБ от
коробки с плавкими предохранителями и реле.
18545
18321
18322
