86-5

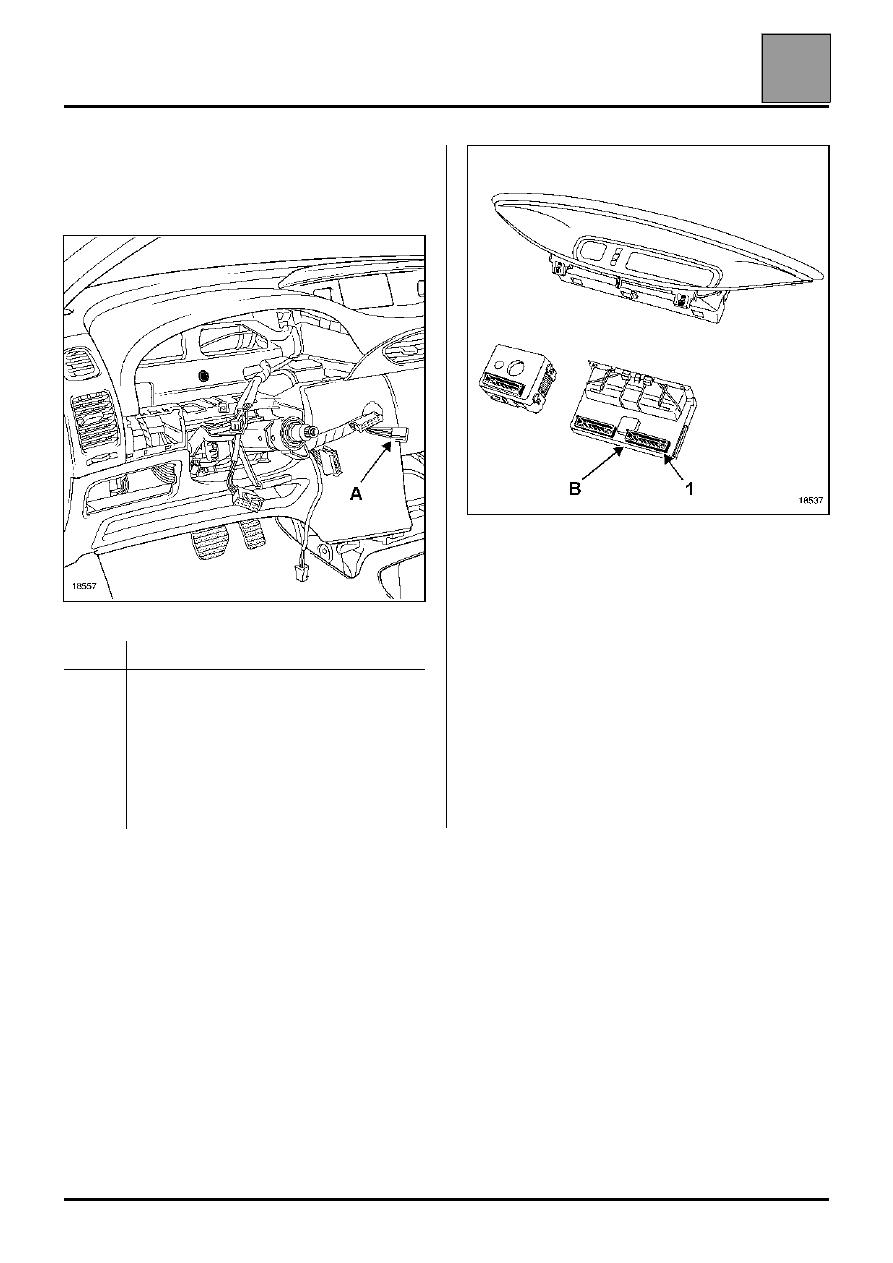

ПОДКЛЮЧЕНИЕ

Выключатель (A) автомагнитолы на рулевом
колесе соединен с вынесенным дисплеем.

ПРИМЕЧАНИЕ: если автомобиль оснащен
системой навигации CARMINAT, ПДУ
автомагнитолой на рулевом колесе соединен с
центральным коммуникационным блоком (см.
раздел 83).

Контакт

Назначение

A1

A2

A3

B1

B2

B3

Связь с дисплеем (контакт 14)

Связь с дисплеем (контакт 13)

Связь с дисплеем (контакт 10)

Связь с дисплеем (контакт 9)

Связь с дисплеем (контакт 11)

Связь с дисплеем (контакт 12)

18537

АВТОМАГНИТОЛА

Антенна

86

АВТОМАГНИТОЛА

Антенна

86

АВТОМАГНИТОЛА

Антенна

86

АВТОМАГНИТОЛА

Антенна

86

АВТОМАГНИТОЛА

Антенна

86

АВТОМАГНИТОЛА

Антенна

86

АВТОМАГНИТОЛА

Антенна

86

АВТОМАГНИТОЛА

Антенна

86

АВТОМАГНИТОЛА

Антенна

86

86-6

Антенна

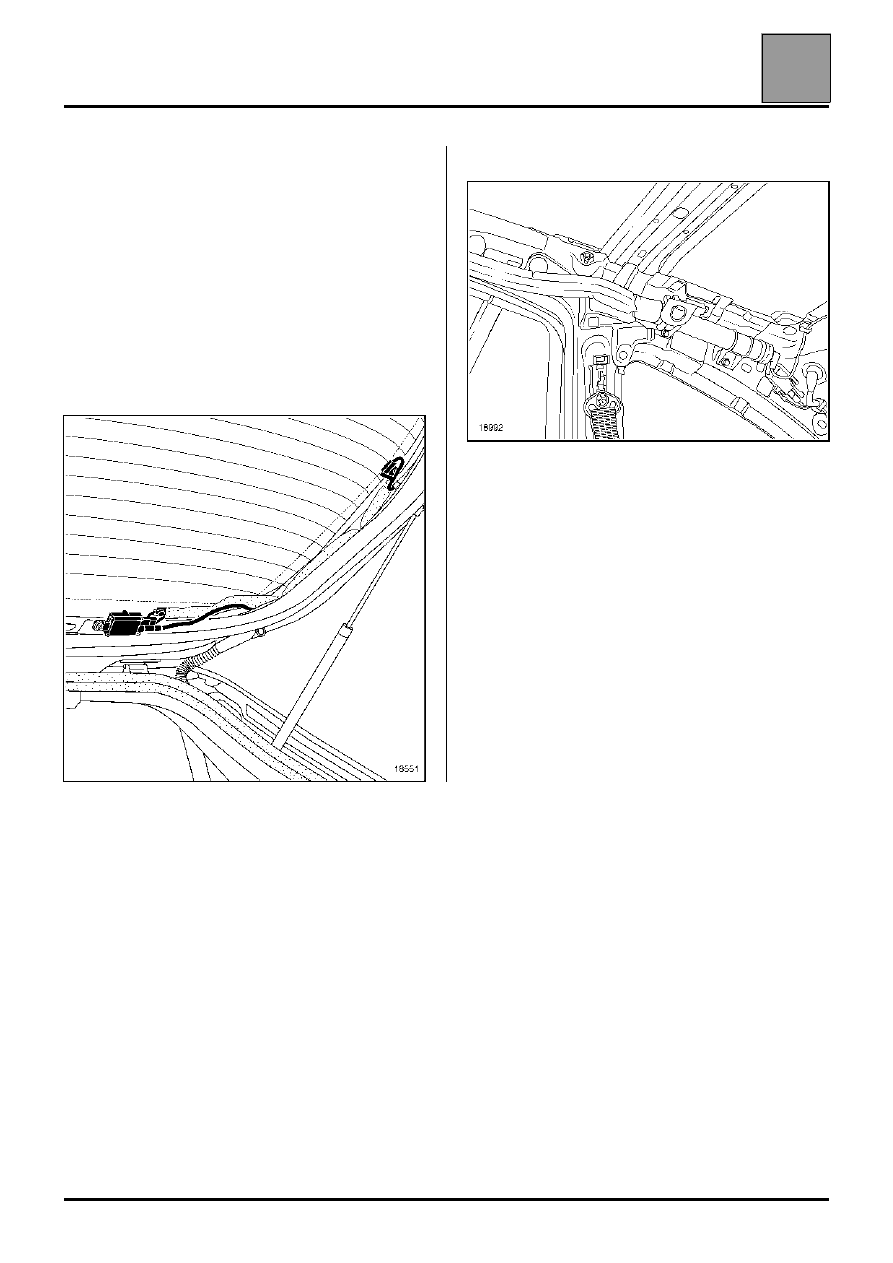

АНТЕННА, ВЫПОЛНЕННАЯ МЕТОДОМ
ТРАФАРЕТНОЙ ПЕЧАТИ

Антенна, выполненная методом трафаретной
печати, расположена:

●

на автомобилях с кузовом типа хэтчбек в верхней
части заднего стекла,

●

на автомобилях с кузовом типа универсал на
правом заднем боковом стекле.

Для данной системы необходим усилитель,
питающийся от автомагнитолы и расположенный:

●

на универсалах под обивкой двери задка,

●

на хетчбеках под правой задней обивкой.

18551

[GRAPHIC N°]

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Центральный электронный коммуникационный блок (ЦЭКБ)

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Центральный электронный коммуникационный блок (ЦЭКБ)

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Центральный электронный коммуникационный блок (ЦЭКБ)

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Центральный электронный коммуникационный блок (ЦЭКБ)

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Центральный электронный коммуникационный блок (ЦЭКБ)

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Центральный электронный коммуникационный блок (ЦЭКБ)

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Центральный электронный коммуникационный блок (ЦЭКБ)

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Центральный электронный коммуникационный блок (ЦЭКБ)

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Центральный электронный коммуникационный блок (ЦЭКБ)

87

87-1

187

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Центральный электронный коммуникационный блок (ЦЭКБ)

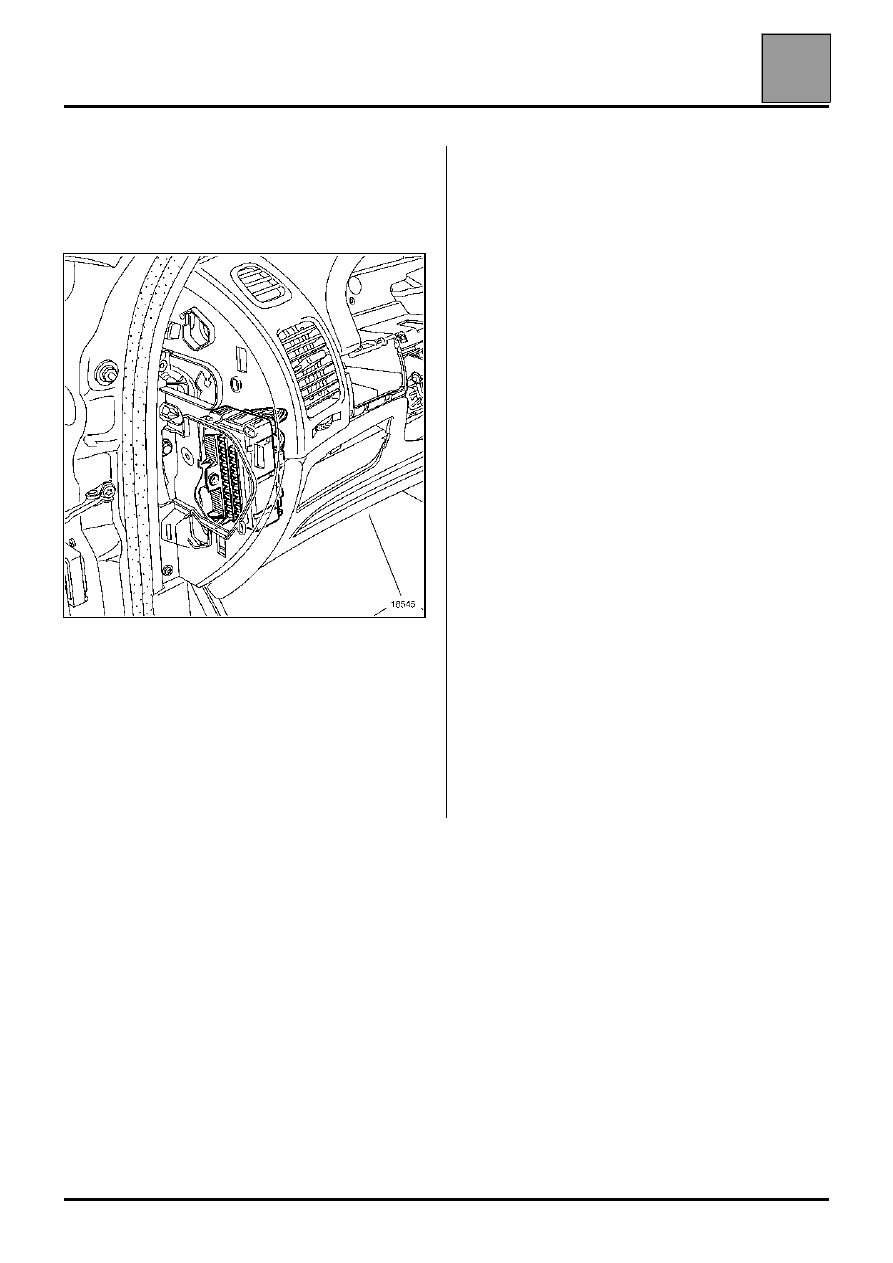

ОПИСАНИЕ

Центральный электронный коммуникационный
блок (ЦЭКБ) расположен в приборной панели со
стороны водителя.

Данный ЭБУ объединяет большое число
электронных блоков, в том числе декодер системы
электронной блокировки запуска двигателя.

В зависимости от комплектации автомобиля
устанавливаются два варианта ЦЭКБС:

●

вариант для автомобилей в базовой
комплектации,

●

вариант для автомобилей в полной
комплектации.

ПРИМЕЧАНИЯ:

●

В качестве запасной детали предлагается только
ЦЭКБ для автомобилей в полной
комплектации, который может устанавливаться
вместо варианта для автомобилей в базовой
комплектации.

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Центральный электронный коммуникационный блок (ЦЭКБ)

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Центральный электронный коммуникационный блок (ЦЭКБ)

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Центральный электронный коммуникационный блок (ЦЭКБ)

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Центральный электронный коммуникационный блок (ЦЭКБ)

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Центральный электронный коммуникационный блок (ЦЭКБ)

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Центральный электронный коммуникационный блок (ЦЭКБ)

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Центральный электронный коммуникационный блок (ЦЭКБ)

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Центральный электронный коммуникационный блок (ЦЭКБ)

87

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

Центральный электронный коммуникационный блок (ЦЭКБ)

87

87-2

Функции ЦЭКБ

Вариант для

автомобилей

в базовой

комплекта-

ции

Вариант для

автомобилей

в полной

комплекта-

ции

Справочный

раздел

Управление указателями поворота

X

X

-

Управление фарами дневного движения

-

X

80

Управление габаритными огнями

X

X

-

Неисправность ламп (габаритных огней и стоп- сигнала) для
речевого синтезатора

-

X

83

Управление очистителями ветрового и заднего стекол

X

X

85

Включение омывателей фар

-

X

85

Управление открывающимися элементами кузова

X

X

87

Управление открывающимися элементами (только дверь
водителя)

-

X

87

Запирание во время движения/отпирание при ударе

X

X

87

Управление открывающимися элементами (блокировка
внутренних ручек дверей)

-

X

87

Управление открывающимися элементами (запирание с
электрической системой обеспечения безопасности детей)

-

X

87

Контрольная лампа незакрытых дверей/контрольная лампа
запирания замков с электроприводом дверей

X

X

-

Управление электрическим замком двери задка

X

X

-

Управление освещением салона с задержкой срабатывания

X

X

81

Связь с зуммером для закрывания дверей

-

X

87

Управление радиочастотными пультами дистанционного
управления

X

X

87

Управление пультами дистанционного управления с функцией
"свободные руки"

-

X

87

Управление приемоответчиком (система электронной
блокировки запуска двигателя)

X

X

82

Управление реле вспомогательного электрооборудования/"+"
после замка зажигания при включении стартера

X

X

-

Звуковой сигнал салона

X

X

83

Предупреждение о превышении заданной скорости движения
(арабские страны)

X

X

83

Предотвращение разноса двигателя

X

X

-

Наружная температура

X

X

-

Многофункциональная связь с электроприводами сидений и
наружных зеркал заднего вида

-

X

87

Связь с охранной сигнализацией (послепродажная установка)

X

X

82

Рулевое управление с адаптивным усилителем

-

X

87

Интерфейс мультиплексной сети

X

X

88

Интерфейс с диагностическим прибором

X

X

88
