186

АВТОМАГНИТОЛА

Автомагнитола

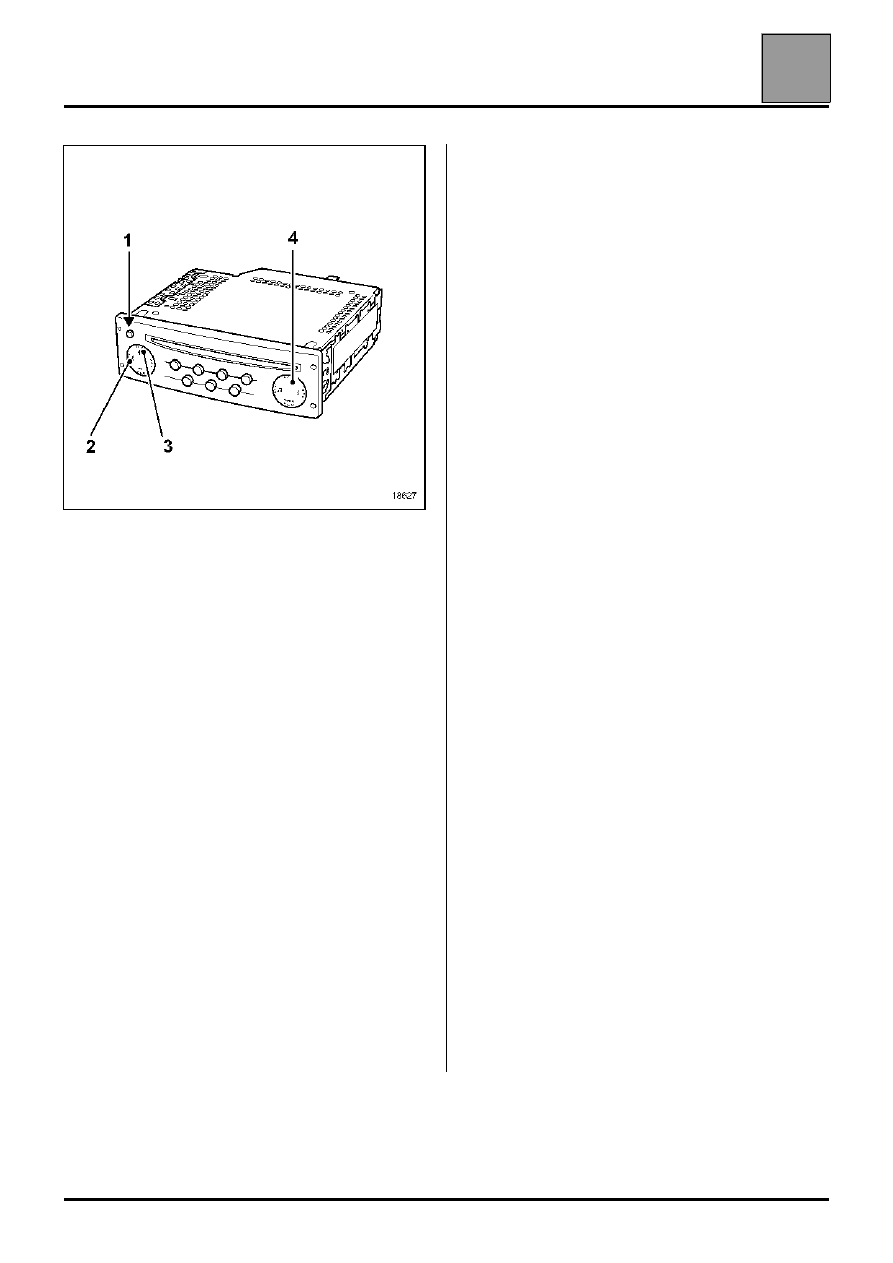

1 вкл./выкл.
2 кнопки < и > для выбора режима

конфигурирования

3 кнопки + и - для изменения настроек
4 кнопка "источник"

Автомагнитола может устанавливаться в двух
вариантах:

●

радиоприемник + магнитола с возможностью
управления ченджером компакт-дисков

●

радиоприемник + проигрыватель на один
компакт-диск с возможностью управления
ченджером компакт-дисков

Возможности автомагнитолы:

●

прослушивание радиопередач (в диапазоне FM
можно запрограммировать четыре
географических зоны)

●

индикация названия станции в RDS

●

автоматическая настройка на станцию с
наилучшим качеством приема (функция AF)

●

получение дорожной информации (функция ТА)

●

получение флэш-информации и экстренных
сообщений (PTY NEWS)

Функция радио

ВЫЗОВ: в диапазоне FM можно
запрограммировать четыре географических зоны.

Тюнер имеет три режима выбора, отображаемых
на дисплее и доступных с панели управления
автомагнитолы:
– ручной режим (MANU)
– режим предварительного выбора (PRESET)
– режим выбора в алфавитном порядке (LIST)

Функции магнитолы

Воспроизведение кассеты выполняется полностью
автоматически после выбора источника с пульта
или панели управления.

ПРИМЕЧАНИЕ: только функции шумоподавления
Dolby, быстрой перемотки вперед или назад с
поиском по паузам между фонограммами
включаются отдельными кнопками.

ПРИМЕЧАНИЕ: функция приглушения Mute
останавливает воспроизведение кассеты при
включении речевого синтезатора или телефона.

Функции проигрывателя компакт-дисков (один
диск)

Проигрыватель может проигрывать обычные
компакт-диски, а также звуковые дорожки на CD-
ROM.

Запись для воспроизведения выбирается по
порядку или произвольно.

ПРИМЕЧАНИЕ: при проигрывании компакт-дисков
с помощью устройства автоматической смены
компакт-дисков возможно произвольное
воспроизведение записей только одного компакт-
диска.

Тепловая защита

Если температура превышает значение, при
котором автомагнитола может нормально
функционировать, громкость звука автоматически
уменьшается (значение громкости на дисплее не
изменяется).

18627

86-1

АВТОМАГНИТОЛА

Автомагнитола

86

АВТОМАГНИТОЛА

Автомагнитола

86

АВТОМАГНИТОЛА

Автомагнитола

86

АВТОМАГНИТОЛА

Автомагнитола

86

АВТОМАГНИТОЛА

Автомагнитола

86

АВТОМАГНИТОЛА

Автомагнитола

86

АВТОМАГНИТОЛА

Автомагнитола

86

АВТОМАГНИТОЛА

Автомагнитола

86

АВТОМАГНИТОЛА

Автомагнитола

86

86-2

Защита охранным кодом

Автомагнитола защищена четырехзначным кодом,
который должен вводиться с помощью ПДУ после
каждого отсоединения аккумуляторной батареи.

При вводе неверного кода система блокируется (на
одну минуту при первом неверном вводе, на две
минуты при втором, на четыре при третьем и т. д.).

После первоначального ввода кода следует
запрограммировать некоторые настройки (см. в
разделе "Конфигурация"). В случае
отсоединения аккумуляторной батареи эти
настройки сохраняются.

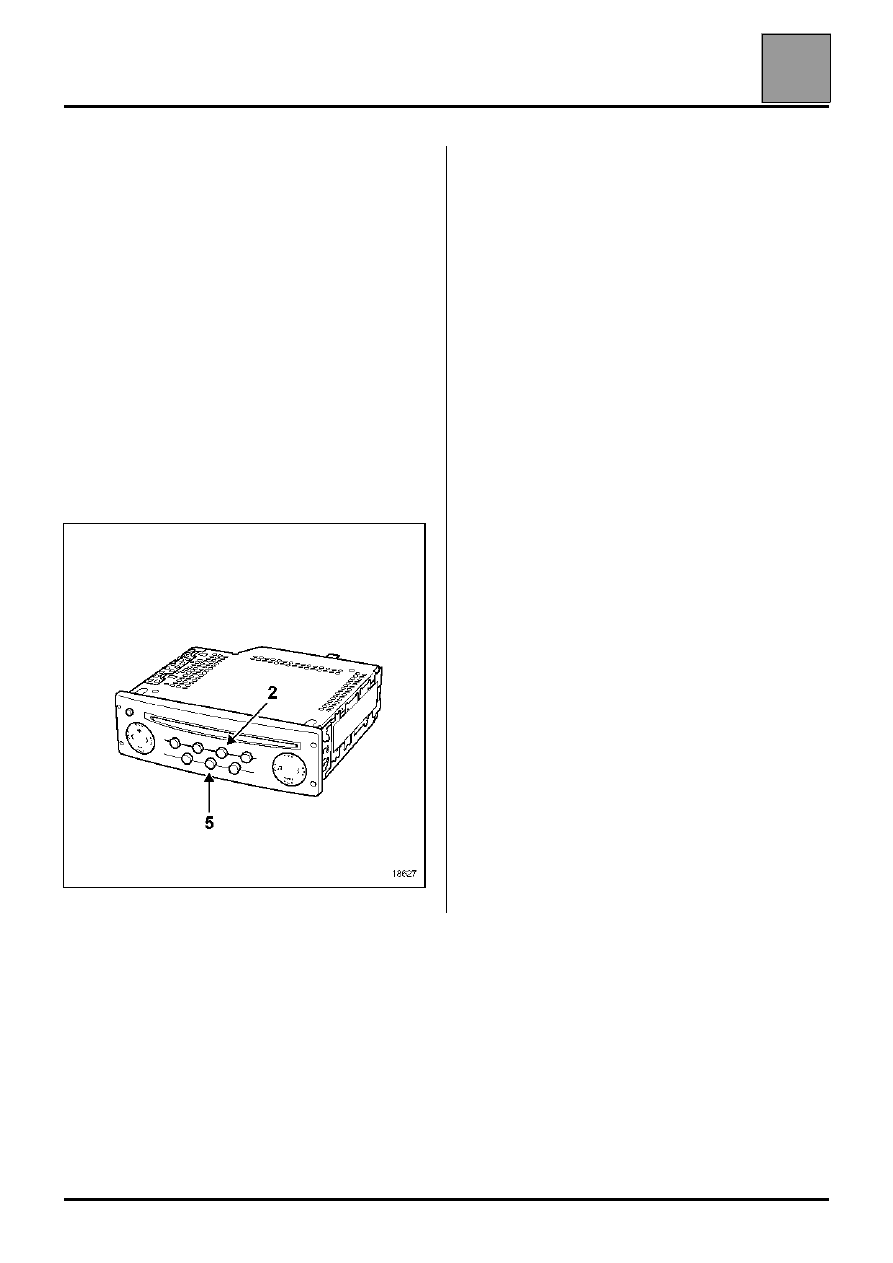

ПРИМЕЧАНИЕ: сохраненные настройки можно
стереть посредством одновременного нажатия на
кнопки 2 и 5, при этом система должна находиться
под напряжением. Подождите две минуты.

Конфигурация

ПРИМЕЧАНИЕ: для выбора зоны тюнера
одновременно нажмите на кнопки 2 и 5, при этом
система должна находиться под напряжением.
Подождите примерно две минуты. Введите
четырехзначный код, затем:

●

выберите соответствующую зону:

●

America (Америка)

●

Japan (Япония)

●

Asia (Азия)

●

Arabia (Ближний Восток)

●

Others (Европа, Африка и др.)

●

выберите настройки громкости звука в
зависимости от модели

●

0: настройка неактивна

●

1: не используется

●

2: Clio

●

3: Mégane

●

4: Laguna

●

5: Safrane

●

настройка числа громкоговорителей: "REAR
ON/OFF"

Для перехода в режим конфигурирования (режим
"Эксперт"), нажмите на кнопку "Источник", не
отпуская ее, и держите, пока не раздастся звуковой
сигнал (около четырех секунд). Настройте
функции:

●

включение режима AF (автоматическая
настройка)

●

изменение громкости звука в зависимости от
скорости движения автомобиля (5 для
максимального изменения, 0 для отмены
изменения)

●

включение режима Громкость

●

включение режима Поддержка тюнера

●

выбор количества громкоговорителей (2 или 4)

●

ручной или динамический выбор списка

ПРИМЕЧАНИЕ: кратковременное нажатие на
кнопку источника в процессе конфигурирования
аннулирует все сделанные изменения.

18627

АВТОМАГНИТОЛА

Автомагнитола

86

АВТОМАГНИТОЛА

Автомагнитола

86

АВТОМАГНИТОЛА

Автомагнитола

86

АВТОМАГНИТОЛА

Автомагнитола

86

АВТОМАГНИТОЛА

Автомагнитола

86

АВТОМАГНИТОЛА

Автомагнитола

86

АВТОМАГНИТОЛА

Автомагнитола

86

АВТОМАГНИТОЛА

Автомагнитола

86

АВТОМАГНИТОЛА

Автомагнитола

86

86-3

Регулировка громкости

Громкость звука может регулироваться в
зависимости от скорости движения автомобиля.
Для включения этой функции:

●

выберите желаемую настройку громкости звука в
режиме "Эксперт" (нажмите и удерживайте
кнопку "Источник", пока не раздастся звуковой
сигнал): 5 для максимального изменения, 0 для
отмены изменения.

ПРИМЕЧАНИЕ: чтобы использовать эту функцию
проверьте, что автомагнитола правильно
подсоединена.

Режим самодиагностики

Режим самодиагностики позволяет контролировать
некоторые основные функции:

●

проверка громкоговорителей

при одновременном нажатии на кнопки 2 и 4 на
громкоговорители поочередно подается сигнал.
Индикация на дисплее позволяет контролировать
соответствие.

●

проверка уровня приема (после индикации
частоты)

при одновременном нажатии на кнопки 1 и 6 на
дисплее появляется символ качества приема
радиосигнала:

– 9 или буква: хорошее качество приема
– 3: слабый сигнал
– 2: потеря стереофонического режима

●

проверка кнопок

Переход в режим проверки кнопок осуществляется
посредством одновременного нажатия кнопки 3 и
кнопки вкл./выкл. Каждое нажатие на кнопку может
отображаться на дисплее. Выход из этого режима
происходит автоматически после нажатия на все
кнопки.

АВТОМАГНИТОЛА

Автомагнитола

86

АВТОМАГНИТОЛА

Автомагнитола

86

АВТОМАГНИТОЛА

Автомагнитола

86

АВТОМАГНИТОЛА

Автомагнитола

86

АВТОМАГНИТОЛА

Автомагнитола

86

АВТОМАГНИТОЛА

Автомагнитола

86

АВТОМАГНИТОЛА

Автомагнитола

86

АВТОМАГНИТОЛА

Автомагнитола

86

АВТОМАГНИТОЛА

Автомагнитола

86

86-4

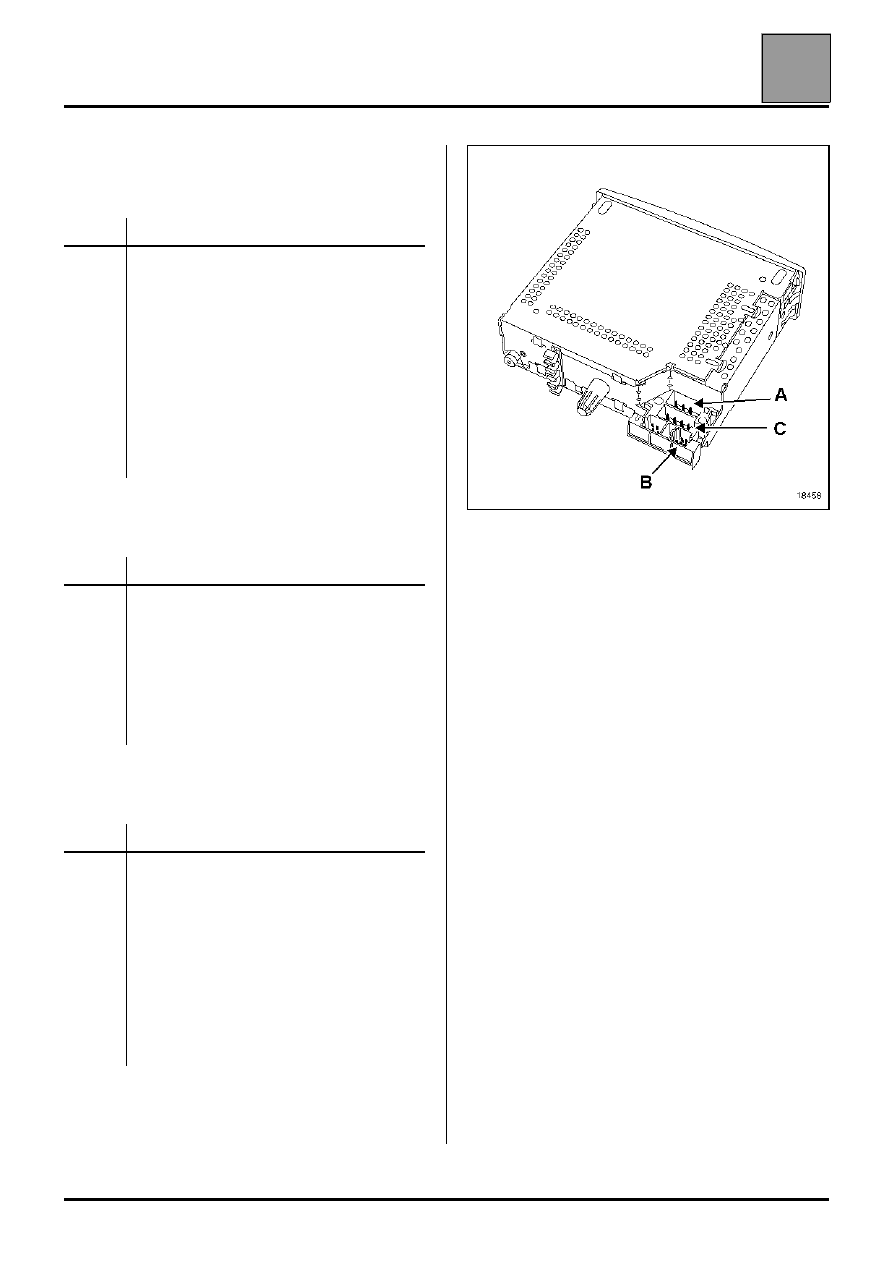

Назначение контактов разъемов

Разъем черного цвета (A)

Разъем желтого цвета (B)

Разъем коричневого цвета (C)

ПРИМЕЧАНИЕ: громкоговорители подсоединены
параллельно к каждому выходу.

Контакт

Назначение

1

2

3

4

5

6

7

8

Сигнал скорости автомобиля

Не используется

Сигнал речевого синтезатора (для
функции приглушения звука)

Питание от аккумуляторной батареи

Электропитание усилителя антенны

Электропитание системы освещения

Вспомогательное питание

"Масса"

Контакт

Назначение

1

2

3

4

5

6

Связь с дисплеем (контакт 13)

Связь с дисплеем (контакт 14)

Связь с дисплеем (контакт 15)

Не используется

"Масса" экрана (контакт 12)

Связь с дисплеем (контакт 11)

Контакт

Назначение

1

2

3

4

5

6

7

8

"+" правого заднего громкоговорителя

"-" правого заднего громкоговорителя

"+" правого заднего громкоговорителя

"-" правого заднего громкоговорителя

"+" левого переднего громкоговорителя

"-" левого переднего громкоговорителя

"+" левого переднего громкоговорителя

"-" левого переднего громкоговорителя

18458
