СТЕКЛООЧИСТИТЕЛИ

Очиститель заднего стекла

85

СТЕКЛООЧИСТИТЕЛИ

Очиститель заднего стекла

85

СТЕКЛООЧИСТИТЕЛИ

Очиститель заднего стекла

85

СТЕКЛООЧИСТИТЕЛИ

Очиститель заднего стекла

85

СТЕКЛООЧИСТИТЕЛИ

Очиститель заднего стекла

85

СТЕКЛООЧИСТИТЕЛИ

Очиститель заднего стекла

85

СТЕКЛООЧИСТИТЕЛИ

Очиститель заднего стекла

85

СТЕКЛООЧИСТИТЕЛИ

Очиститель заднего стекла

85

СТЕКЛООЧИСТИТЕЛИ

Очиститель заднего стекла

85

Очиститель заднего стекла

ПРИНЦИП ДЕЙСТВИЯ

В нормальных условиях задний стеклоочиститель
работает в прерывистом режиме (с фиксированной
временной задержкой между перемещениями
щетки).

Очиститель заднего стекла включается при
включении передачи заднего хода, если включен
очиститель ветрового стекла.

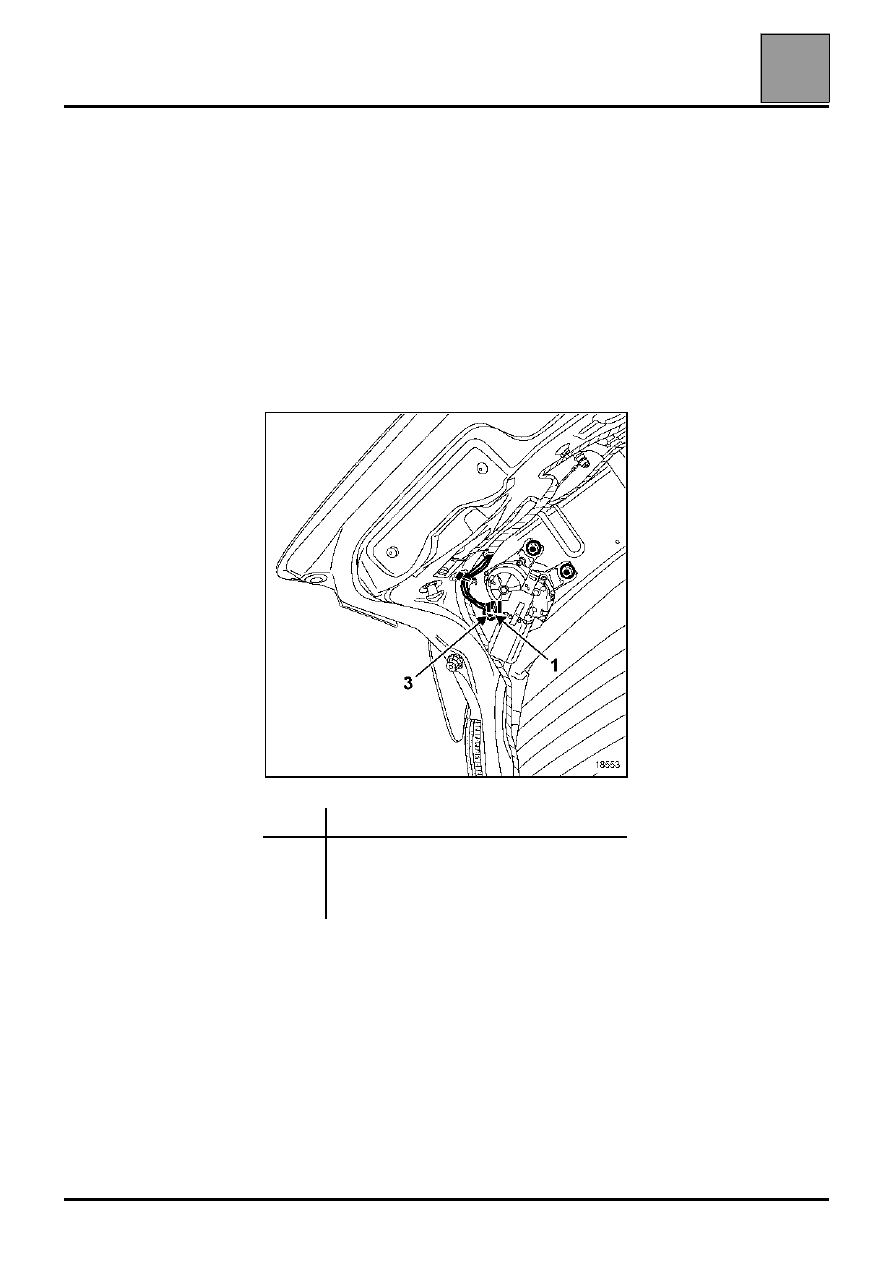

НАЗНАЧЕНИЕ КОНТАКТОВ РАЗЪЕМА

18553

Контакт

Назначение

1
2

3

Электропитание электродвигателя
Электромагнитный реверс торможения
электродвигателя
"Масса"

85-7

СТЕКЛООЧИСТИТЕЛИ

Очиститель заднего стекла

85

СТЕКЛООЧИСТИТЕЛИ

Очиститель заднего стекла

85

СТЕКЛООЧИСТИТЕЛИ

Очиститель заднего стекла

85

СТЕКЛООЧИСТИТЕЛИ

Очиститель заднего стекла

85

СТЕКЛООЧИСТИТЕЛИ

Очиститель заднего стекла

85

СТЕКЛООЧИСТИТЕЛИ

Очиститель заднего стекла

85

СТЕКЛООЧИСТИТЕЛИ

Очиститель заднего стекла

85

СТЕКЛООЧИСТИТЕЛИ

Очиститель заднего стекла

85

СТЕКЛООЧИСТИТЕЛИ

Очиститель заднего стекла

85

85-8

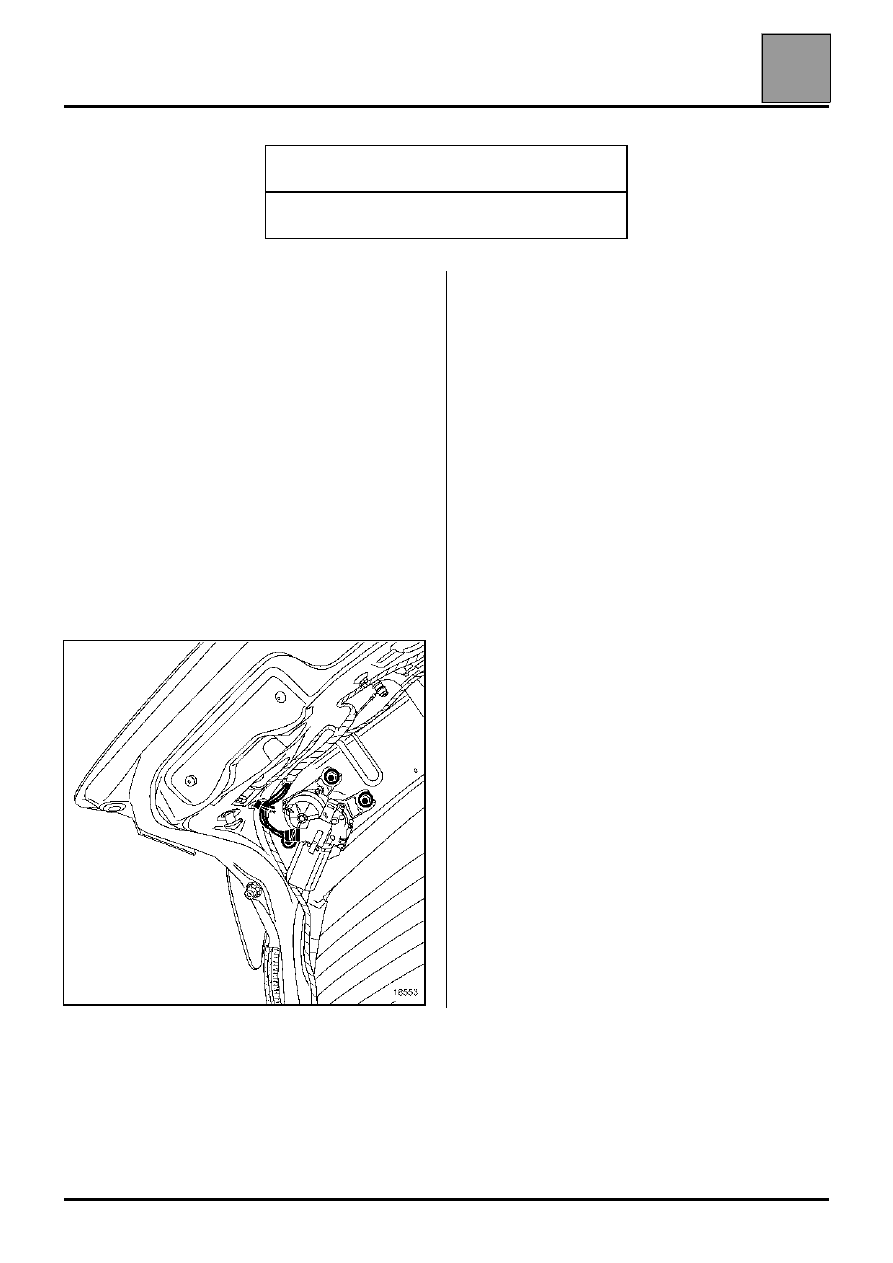

АВТОМОБИЛИ С КУЗОВОМ ТИПА ХЭТЧБЕК И
УНИВЕРСАЛ С НЕОТКРЫВАЮЩИМСЯ ЗАДНИМ
СТЕКЛОМ

СНЯТИЕ ЭЛЕКТРОДВИГАТЕЛЯ

Убедитесь, что электродвигатель
стеклоочистителя находится в положении
соответствующем исходному положению щетки на
заднем стекле.
Откройте багажное отделение, отсоедините
аккумуляторную батарею.

Снимите:

●

обивку багажного отделения (см. раздел
"Кузов"),

●

рычаг стеклоочистителя,

●

болты крепления электродвигателя и
разъедините разъем электродвигателя.

УСТАНОВКА

Установите электродвигатель на место, соедините
разъем электродвигателя, подключите
аккумуляторную батарею для установки
электродвигателя в положение соответствующее
исходному положению щетки на заднем стекле

Зачистите шлицы оси рычага стеклоочистителя.

Поставьте новые гайки и затяните их моментом
1,2 даНм.

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И

СПЕЦИНСТРУМЕНТ

Elé.

1552

Приспособление для снятия
рычагов стеклоочистителя

18553

СТЕКЛООЧИСТИТЕЛИ

Очиститель заднего стекла

85

СТЕКЛООЧИСТИТЕЛИ

Очиститель заднего стекла

85

СТЕКЛООЧИСТИТЕЛИ

Очиститель заднего стекла

85

СТЕКЛООЧИСТИТЕЛИ

Очиститель заднего стекла

85

СТЕКЛООЧИСТИТЕЛИ

Очиститель заднего стекла

85

СТЕКЛООЧИСТИТЕЛИ

Очиститель заднего стекла

85

СТЕКЛООЧИСТИТЕЛИ

Очиститель заднего стекла

85

СТЕКЛООЧИСТИТЕЛИ

Очиститель заднего стекла

85

СТЕКЛООЧИСТИТЕЛИ

Очиститель заднего стекла

85

85-9

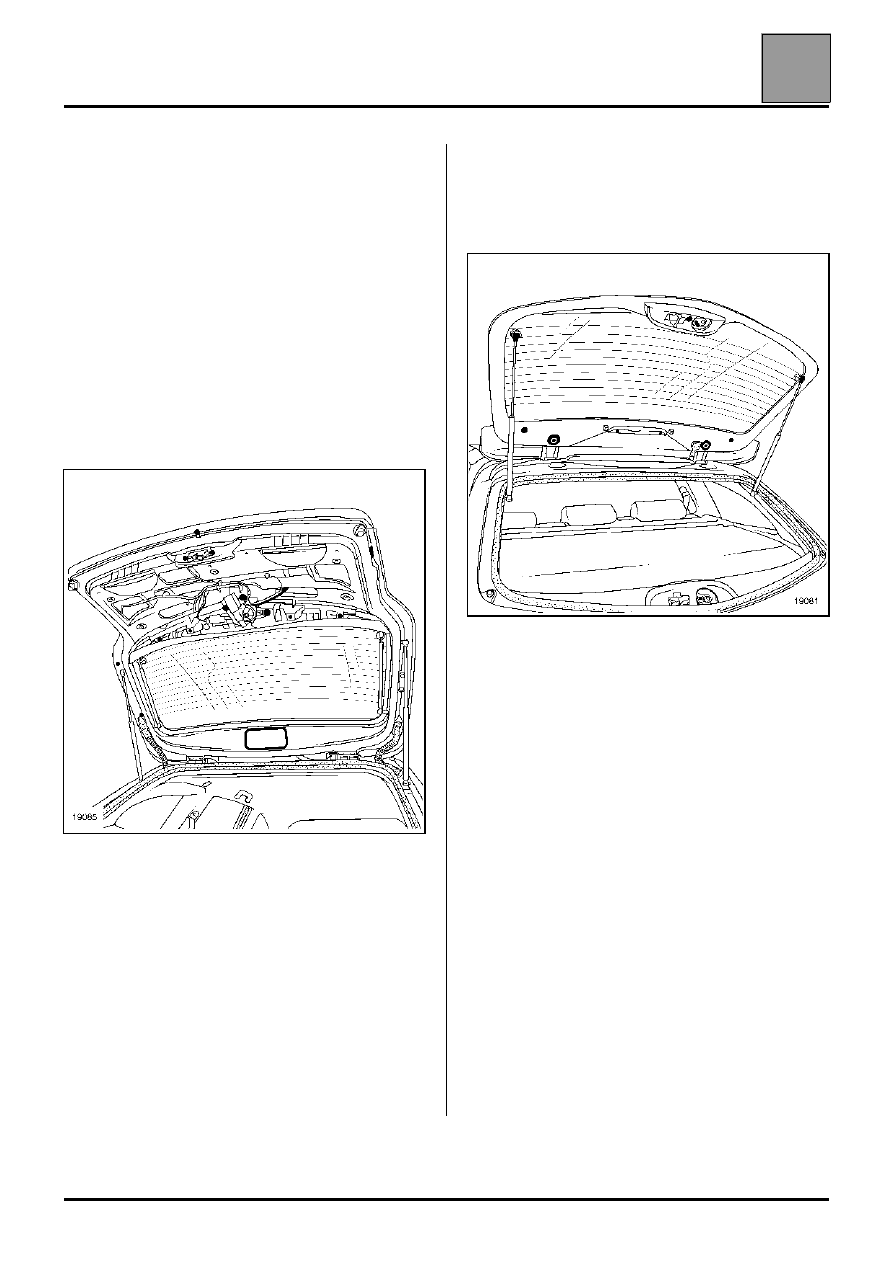

АВТОМОБИЛИ С КУЗОВОМ ТИПА УНИВЕРСАЛ С
ОТКРЫВАЮЩИМСЯ ЗАДНИМ СТЕКЛОМ

СНЯТИЕ ЭЛЕКТРОДВИГАТЕЛЯ

Убедитесь, что электродвигатель
стеклоочистителя находится в положении,
соответствующем исходному положению щетки на
заднем стекле.
Отсоедините аккумуляторную батарею.

Снимите:

●

обивку багажного отделения (см. раздел
"Кузов"),

●

рычаг стеклоочистителя,

●

болты крепления электродвигателя и
разъедините разъем электродвигателя.

Извлеките электродвигатель стеклоочистителя.

Привод стеклоочистителя установлен на заднем
открывающемся стекле. Привод можно не снимать
с автомобиля.

УСТАНОВКА

Установите электродвигатель на место, соедините
разъем электродвигателя, подключите
аккумуляторную батарею для приведения
электродвигателя в положение, соответствующее
исходному положению щетки на заднем стекле

СНЯТИЕ ПРИВОДА

Привод стеклоочистителя установлен на заднем
открывающемся стекле. Снятие привода не
представляет сложности.

УСТАНОВКА

Зачистите шлицы оси рычага стеклоочистителя.

Установите новую гайку и затяните ее моментом
1,2 даНм.

ПРИМЕЧАНИЕ: в случае замены открывающегося
заднего стекла обязательно отрегулируйте привод:
– если привод расположен слишком низко, угол

очистки уменьшается.

– если привод расположен слишком высоко, угол

очистки увеличивается.

СТЕКЛООЧИСТИТЕЛИ

Привод очистителя открывающегося заднего стекла

85

СТЕКЛООЧИСТИТЕЛИ

Привод очистителя открывающегося заднего стекла

85

СТЕКЛООЧИСТИТЕЛИ

Привод очистителя открывающегося заднего стекла

85

СТЕКЛООЧИСТИТЕЛИ

Привод очистителя открывающегося заднего стекла

85

СТЕКЛООЧИСТИТЕЛИ

Привод очистителя открывающегося заднего стекла

85

СТЕКЛООЧИСТИТЕЛИ

Привод очистителя открывающегося заднего стекла

85

СТЕКЛООЧИСТИТЕЛИ

Привод очистителя открывающегося заднего стекла

85

СТЕКЛООЧИСТИТЕЛИ

Привод очистителя открывающегося заднего стекла

85

СТЕКЛООЧИСТИТЕЛИ

Привод очистителя открывающегося заднего стекла

85

Привод очистителя открывающегося заднего стекла

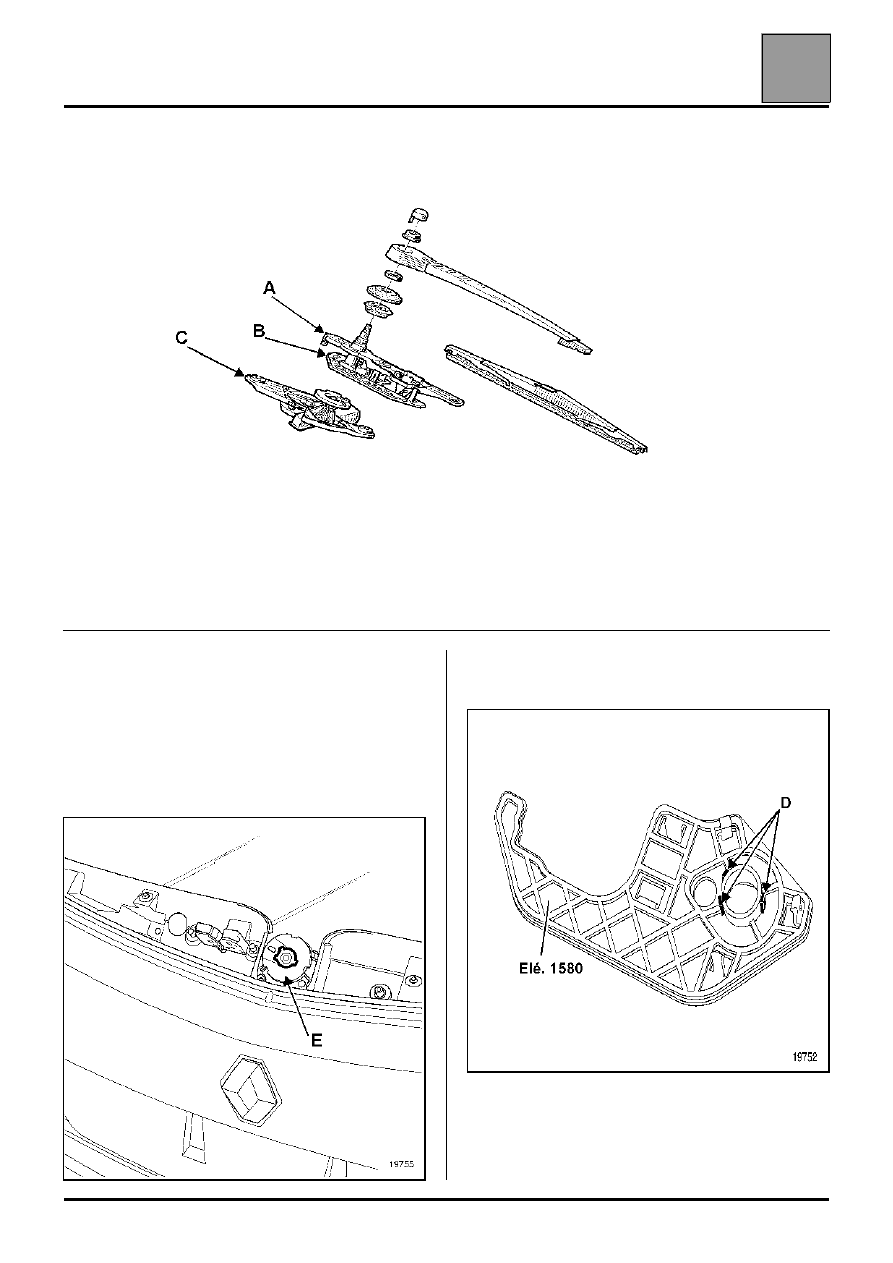

СПОСОБ УСТАНОВКИ ПРИВОДА ОЧИСТИТЕЛЯ НА ОТКРЫВАЮЩЕМСЯ ЗАДНЕМ СТЕКЛЕ

ПОРЯДОК УСТАНОВКИ

Установите:
– открывающееся заднее стекло, затем

отрегулируйте зазоры в местах его прилегания,
см. (Руководство по ремонту 340, раздел 54 F),

– замок стекла (не закрепляя его)
– пластину крепления электродвигателя (C),

– расположите три установочных выступа (D)

сборочного шаблоне на пластине крепления
электродвигателя (E) (см. рисунок слева).

85301-2

●

(A) привод стеклоочистителя

●

(B) сборочный шаблон (приспособление Elé. 1580)

●

(C) пластина крепления электродвигателя

85-10
