Renault Laguna II. Руководство - часть 213

ОРГАНЫ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ПРИБОРЫ

Электрообогрев ветрового стекла

84

ОРГАНЫ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ПРИБОРЫ

Электрообогрев ветрового стекла

84

ОРГАНЫ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ПРИБОРЫ

Электрообогрев ветрового стекла

84

ОРГАНЫ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ПРИБОРЫ

Электрообогрев ветрового стекла

84

ОРГАНЫ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ПРИБОРЫ

Электрообогрев ветрового стекла

84

ОРГАНЫ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ПРИБОРЫ

Электрообогрев ветрового стекла

84

ОРГАНЫ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ПРИБОРЫ

Электрообогрев ветрового стекла

84

ОРГАНЫ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ПРИБОРЫ

Электрообогрев ветрового стекла

84

ОРГАНЫ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ПРИБОРЫ

Электрообогрев ветрового стекла

84

84-33

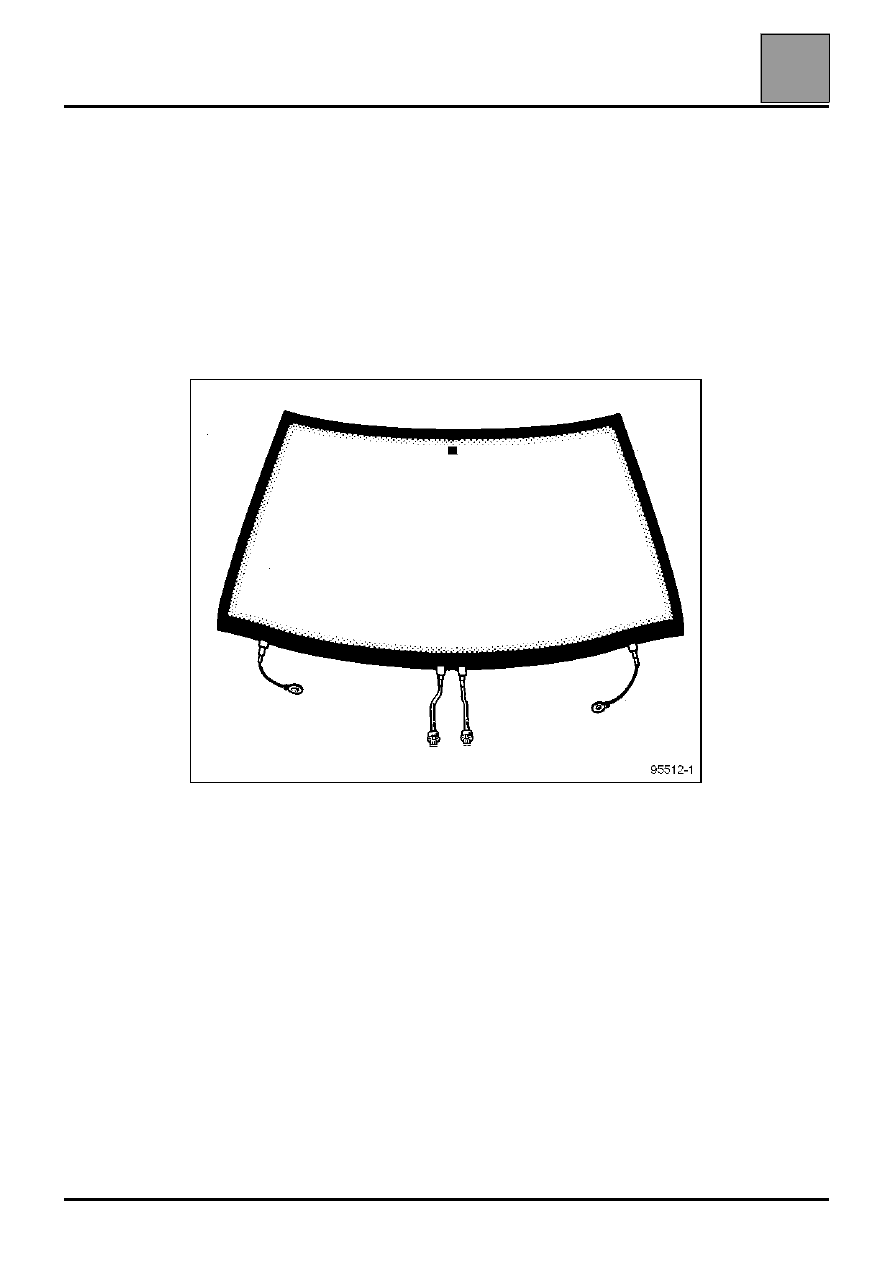

Электрообогрев ветрового стекла

ОПИСАНИЕ

Электрический обогрев ветрового стекла осуществляется с помощью
сетки нагревательных нитей, нанесенной методом трафаретной печати
с внутренней стороны стекла.

Включение или выключение обогрева производится выключателем на
панели управления.

Работа системы обогрева разрешается при работающем двигателе и
ограничена во времени.

ОРГАНЫ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ПРИБОРЫ

Датчик наружной температуры

84

ОРГАНЫ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ПРИБОРЫ

Датчик наружной температуры

84

ОРГАНЫ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ПРИБОРЫ

Датчик наружной температуры

84

ОРГАНЫ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ПРИБОРЫ

Датчик наружной температуры

84

ОРГАНЫ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ПРИБОРЫ

Датчик наружной температуры

84

ОРГАНЫ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ПРИБОРЫ

Датчик наружной температуры

84

ОРГАНЫ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ПРИБОРЫ

Датчик наружной температуры

84

ОРГАНЫ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ПРИБОРЫ

Датчик наружной температуры

84

ОРГАНЫ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ПРИБОРЫ

Датчик наружной температуры

84

84-34

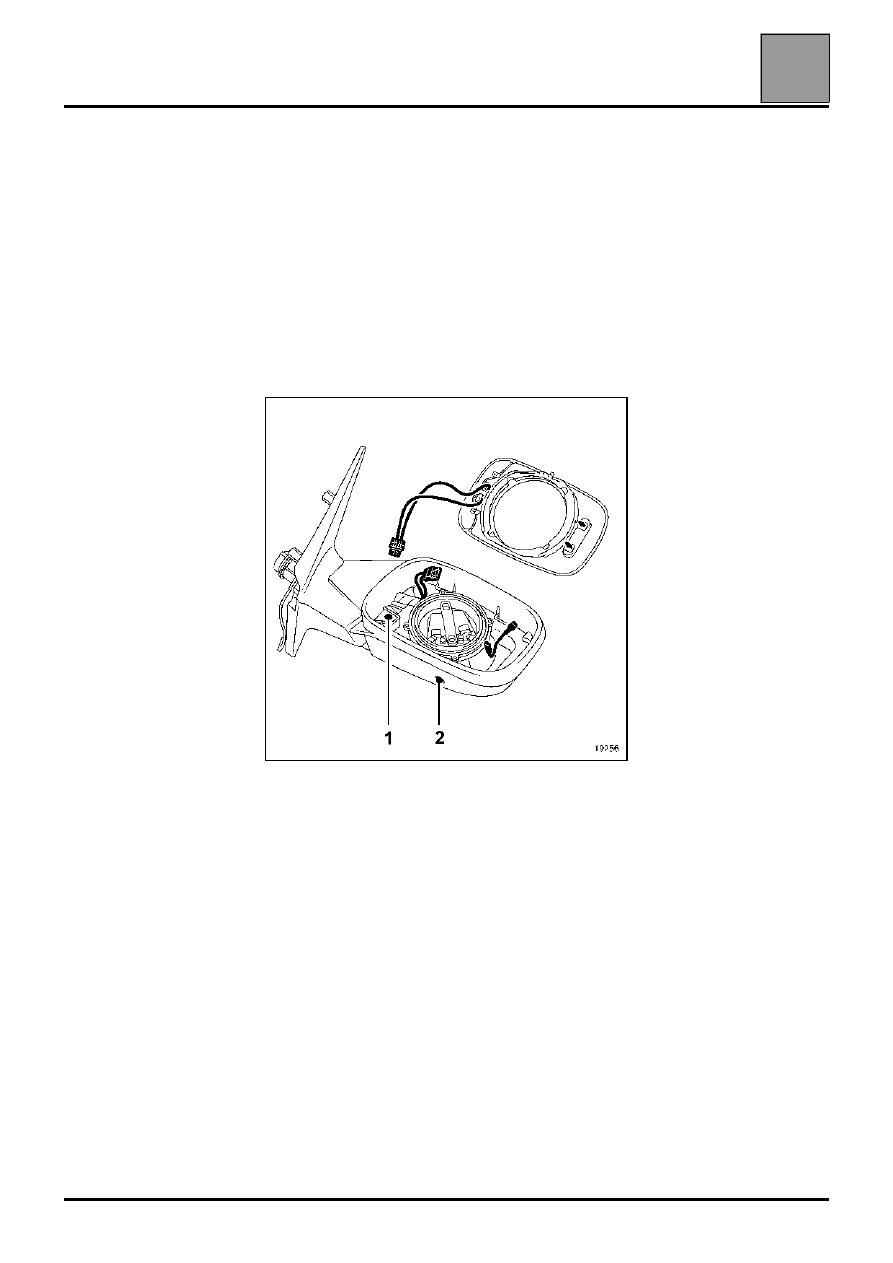

Датчик наружной температуры

Датчик наружной температуры расположен в
наружном зеркале заднего вида со стороны
водителя.

СНЯТИЕ

Отсоедините стекло от корпуса зеркала, отжав
пружинные защелки.

Выверните винт крепления корпуса (1).

Извлеките датчик (2) и перережьте провода.

УСТАНОВКА

Соедините два провода датчика температуры с
помощью термоусадочной втулки.

ПРИМЕЧАНИЕ: сопротивление датчика наружной
температуры должно составлять приблизительно
2500 Ом при 20 °C.

19256

СТЕКЛООЧИСТИТЕЛИ

Очиститель ветрового стекла

85

СТЕКЛООЧИСТИТЕЛИ

Очиститель ветрового стекла

85

СТЕКЛООЧИСТИТЕЛИ

Очиститель ветрового стекла

85

СТЕКЛООЧИСТИТЕЛИ

Очиститель ветрового стекла

85

СТЕКЛООЧИСТИТЕЛИ

Очиститель ветрового стекла

85

СТЕКЛООЧИСТИТЕЛИ

Очиститель ветрового стекла

85

СТЕКЛООЧИСТИТЕЛИ

Очиститель ветрового стекла

85

СТЕКЛООЧИСТИТЕЛИ

Очиститель ветрового стекла

85

СТЕКЛООЧИСТИТЕЛИ

Очиститель ветрового стекла

85

185

СТЕКЛООЧИСТИТЕЛИ

Очиститель ветрового стекла

АВТОМАТИЧЕСКИЙ РЕЖИМ ОЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА

Особенности работы

При нормальных условиях эксплуатации очиститель ветрового стекла работает в прерывистом режиме, на
малой или большой скорости. Режим работы стеклоочистителя можно изменить с помощью кольца на
рычажном переключателе стеклоочистителя. Режим также может изменяться автоматически, в зависимости
от скорости движения автомобиля (за исключением автомобилей, оборудованных датчиком дождя).

Если скорость работы стеклоочистителя выбирается во время движения, то при остановке автомобиля
стеклоочититель переключается на более низкую скорость:

●

с постоянного режима с большой скоростью на постоянный режим работы с малой скоростью,

●

с постояннго режима работы с малой скоростью на прерывистый режим.

При возобновлении движения автомобиля стеклоочиститель возвращается к выбранной скорости.

ПРИМЕЧАНИЕ: если автомобиль оснащен датчиком дождя, то скорость работы стеклоочистителя не
зависит от скорости движения автомобиля.

ПРИМЕЧАНИЕ:

●

любое воздействие на рычаг переключателя стеклоочистителя имеет приоритет и отменяет режим,
установленный ЦЭКБ.

●

автоматический режим не включается, если малая или большая скорость работы стеклоочистителя была
выбрана на стоящем автомобиле.

ОСОБЕННОСТИ:

●

При слишком большой нагрузке на рычаги стеклоочистителя (например, при высокой скорости и т. п.) ЦЭКБ
автоматически переключает стеклоочиститель на более низкую скорость.

●

в случае блокировки механизма стеклоочистителя (например, при примерзании щеток к ветровому стеклу
и т. п.) ЦЭКБ автоматически прерывает подачу питания к электродвигателю.

ПРИМЕЧАНИЕ: особенности переключателя стеклоочистителя, см. раздел 84.

85-1

СТЕКЛООЧИСТИТЕЛИ

Очиститель ветрового стекла

85

СТЕКЛООЧИСТИТЕЛИ

Очиститель ветрового стекла

85

СТЕКЛООЧИСТИТЕЛИ

Очиститель ветрового стекла

85

СТЕКЛООЧИСТИТЕЛИ

Очиститель ветрового стекла

85

СТЕКЛООЧИСТИТЕЛИ

Очиститель ветрового стекла

85

СТЕКЛООЧИСТИТЕЛИ

Очиститель ветрового стекла

85

СТЕКЛООЧИСТИТЕЛИ

Очиститель ветрового стекла

85

СТЕКЛООЧИСТИТЕЛИ

Очиститель ветрового стекла

85

СТЕКЛООЧИСТИТЕЛИ

Очиститель ветрового стекла

85

85-2

ДАТЧИК ДОЖДЯ

На автомобилях, оснащенных датчиком дождя, ЦЭКБ не управляет работой стеклоочистителя в
прерывистом режиме паузой в работе. В этом случае скорость работы стеклоочистителя и временная
задержка между перемещениями щеток не зависят от скорости движения автомобиля.

Функциональная схема

Спецификация

1
2
3
4
5
6
7
8
9

10

Электропитание при работе с большой скоростью
Электропитание при работе с малой скоростью
Электропитание при работе в автоматическом режиме
Реле включения/выключения стеклоочистителя
Реле малой/большой скорости
Электромагнитный реверс торможения электродвигателя
Датчик дождя
ЦЭКБ
Переключатель стеклоочистителя
Электродвигатель очистителя ветрового стекла
