84-29
Зеркала заднего вида с электроприводом
НАРУЖНЫЕ ЗЕРКАЛА ЗАДНЕГО ВИДА
Наружные зеркала заднего вида с
электроприводом включают:
●
два электродвигателя (для регулировки
вертикальной и горизонтальной плоскостях),
●
датчик наружной температуры (со стороны
пассажира),
●
электродвигатель складывания (в зависимости
от комплектации),
●
систему обогрева (в зависимости от
комплектации),
●

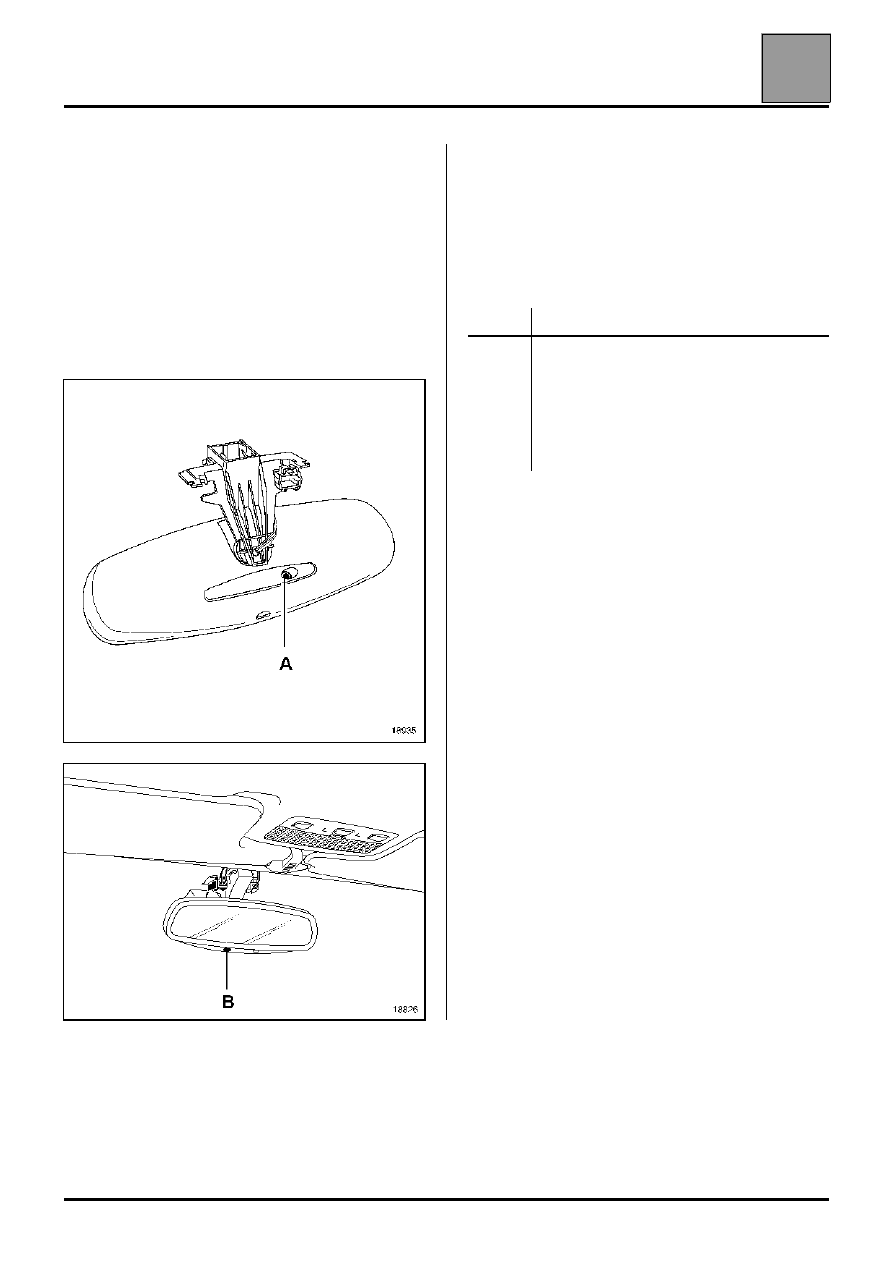

систему затемнения в зависимости от яркости
освещения (технология электрохромирования),
соединенную с внутренним зеркалом заднего
вида (в зависимости от комплектации),
●
мультиплексную связь (в зависимости от
комплектации).
ПРИМЕЧАНИЕ: для снятия наружных зеркал
заднего вида необязательно снимать обивку
дверей.
ВАЖНОЕ ЗАМЕЧАНИЕ: на автомобилях, на
которых установлена по заказу "система
запоминания регулировок водительского
места" электропривод правого наружного зеркала
заднего вида оснащен мультиплексной связью,
которая позволяет использовать информацию,
хранящуюся в памяти электропривода
стеклоподъемника двери пассажира (см.
раздел 87: "Система запоминания регулировок
водительского места").

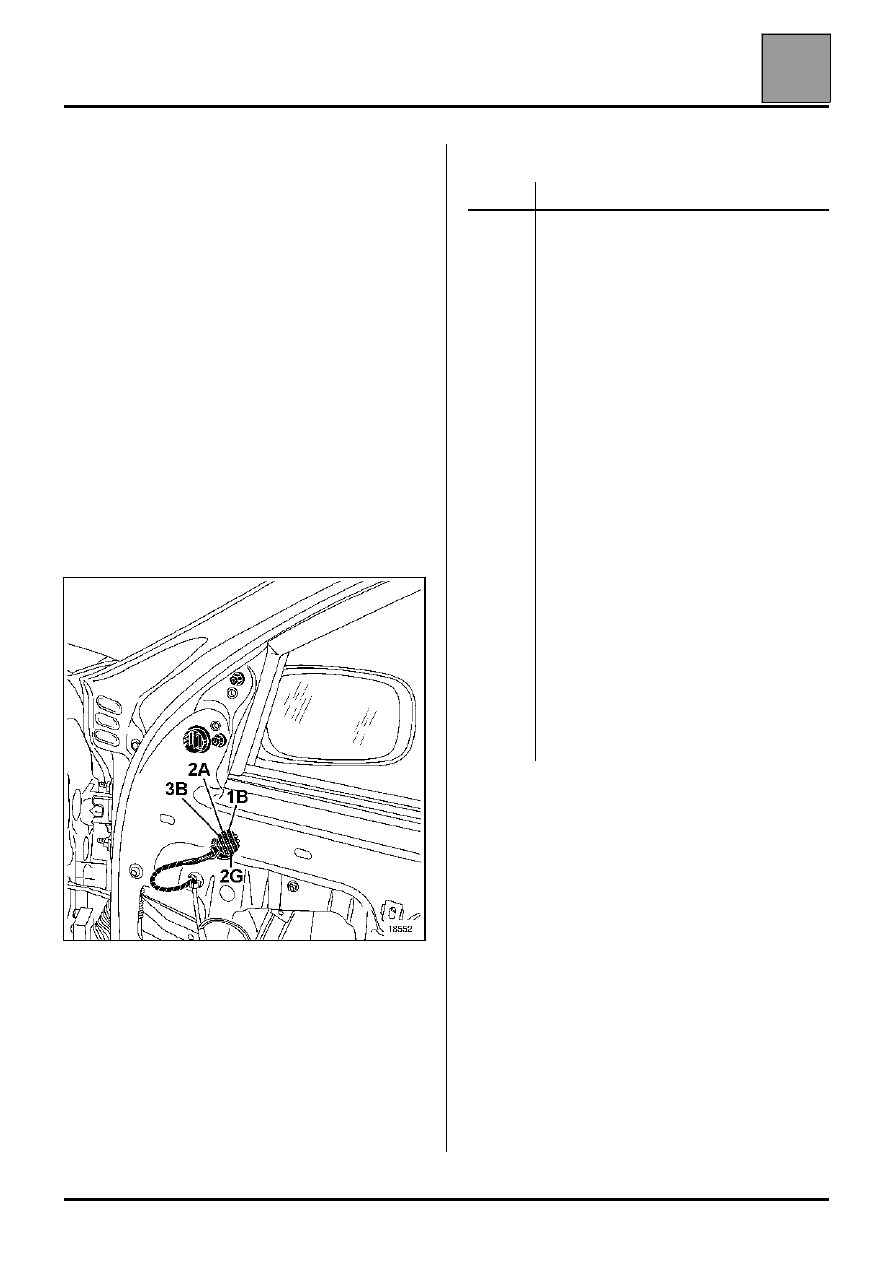

ПОДКЛЮЧЕНИЕ (модели в полной комплектации)
Сопротивление системы обогрева составляет
около 13 Ом.
Сопротивление датчика наружной температуры
должно составлять около 2500 Ом при 20 °C.
Сопротивление системы затемнения составляет
около 4000 Ом.
ПРИМЕЧАНИЕ: Включение системы обогрева
наружных зеркал заднего вида производится
выключателем обогрева заднего стекла.
18552
Контакт
Назначение
1B
1C
1D
1E
1F
1G
2A
2B
2C
2D
2E
2F
2G
2H
3B
3C
3D
3E
3F
3G
Обогрев наружного зеркала заднего
вида
Обогрев наружного зеркала заднего
вида
Датчик наружной температуры (со
стороны пассажира)
Датчик наружной температуры (со
стороны пассажира)
Не используется
Не используется
Электродвигатель регулировки в
горизонтальной плоскости
Электродвигатель регулировки в
вертикальной плоскости
Общий провод электродвигателей
Потенциометр регулировки в
горизонтальной плоскости
Потенциометр регулировки в
вертикальной плоскости
Питание
"Масса"
Не используется
Электродвигатель складывания
Электродвигатель складывания
Сигнал яркости освещения
(внутреннее зеркало заднего вида)
Сигнал яркости освещения
(внутреннее зеркало заднего вида)
Не используется
Не используется
