СТЕКЛООЧИСТИТЕЛИ

Очиститель ветрового стекла

85

СТЕКЛООЧИСТИТЕЛИ

Очиститель ветрового стекла

85

СТЕКЛООЧИСТИТЕЛИ

Очиститель ветрового стекла

85

СТЕКЛООЧИСТИТЕЛИ

Очиститель ветрового стекла

85

СТЕКЛООЧИСТИТЕЛИ

Очиститель ветрового стекла

85

СТЕКЛООЧИСТИТЕЛИ

Очиститель ветрового стекла

85

СТЕКЛООЧИСТИТЕЛИ

Очиститель ветрового стекла

85

СТЕКЛООЧИСТИТЕЛИ

Очиститель ветрового стекла

85

СТЕКЛООЧИСТИТЕЛИ

Очиститель ветрового стекла

85

85-3

ДАТЧИК ДОЖДЯ

Подсоединение

ВАЖНОЕ ЗАМЕЧАНИЕ: перед установкой датчика
дождя следует обезжирить поверхности датчика и
ветрового стекла. Проследите за тем, чтобы между
датчиком и ветровым стеклом не было пузырьков
воздуха.

Контакт

Назначение

1

2

3
4

5
6

Связь с ЦЭКБ
(сигнал вкл./выкл.)
Связь с ЦЭКБ
(реле малой скорости)
"+" потребителей электроэнергии
Связь с ЦЭКБ
(реле большой скорости)
"Масса"
Связь с ЦЭКБ
(электромагнитный реверс торможения)

СТЕКЛООЧИСТИТЕЛИ

Очиститель ветрового стекла

85

СТЕКЛООЧИСТИТЕЛИ

Очиститель ветрового стекла

85

СТЕКЛООЧИСТИТЕЛИ

Очиститель ветрового стекла

85

СТЕКЛООЧИСТИТЕЛИ

Очиститель ветрового стекла

85

СТЕКЛООЧИСТИТЕЛИ

Очиститель ветрового стекла

85

СТЕКЛООЧИСТИТЕЛИ

Очиститель ветрового стекла

85

СТЕКЛООЧИСТИТЕЛИ

Очиститель ветрового стекла

85

СТЕКЛООЧИСТИТЕЛИ

Очиститель ветрового стекла

85

СТЕКЛООЧИСТИТЕЛИ

Очиститель ветрового стекла

85

85-4

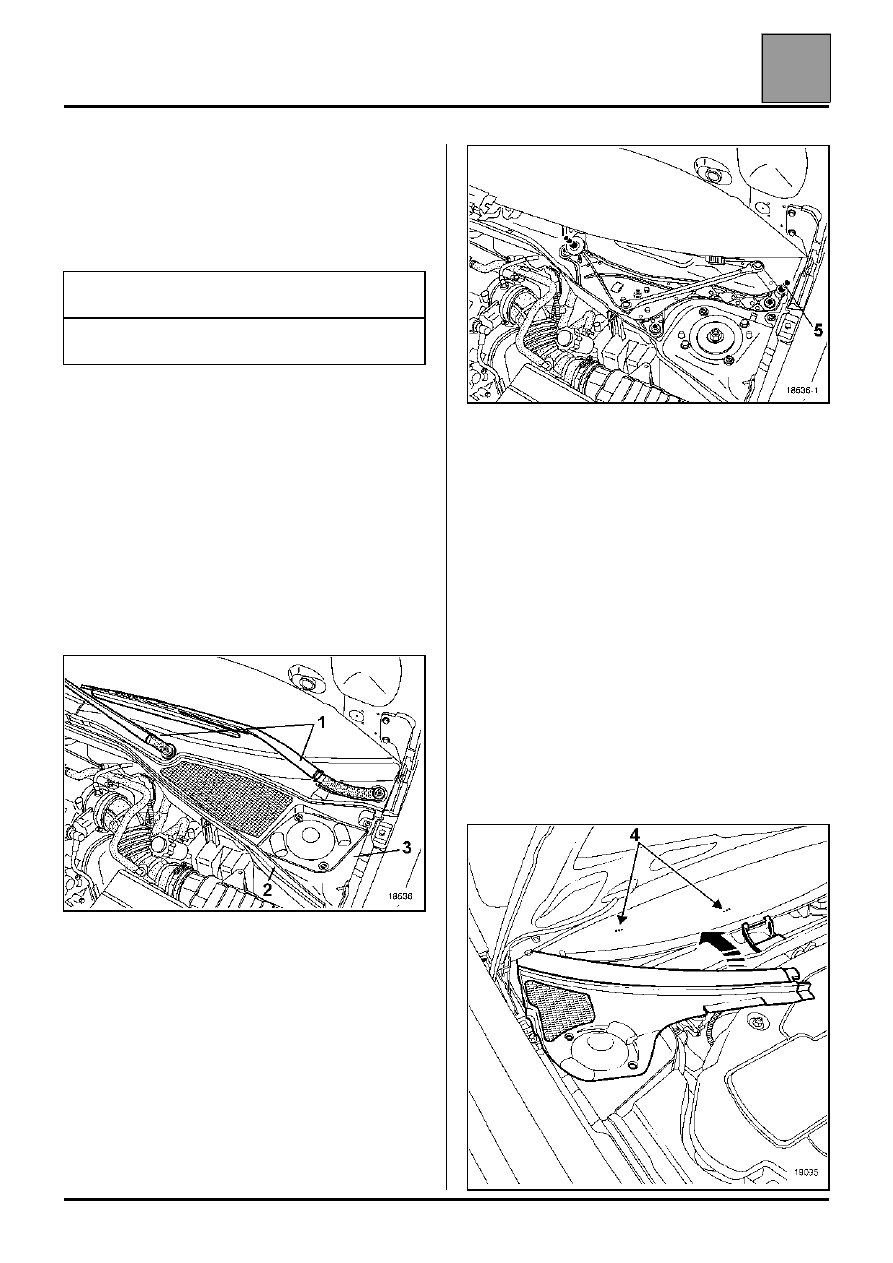

ВНИМАНИЕ: стеклоочиститель отличается на
автомобилях с правосторонним и левосторонним
рулевым управлением.

АВТОМОБИЛИ С ЛЕВОСТОРОННИМ РУЛЕВЫМ
УПРАВЛЕНИЕМ

СНЯТИЕ

Убедитесь, что электродвигатель
стеклоочистителя находится в положении,
соответствующем исходному положению на
ветровом стекле.
Отсоедините аккумуляторную батарею.

Снимите:

●

левый и правый рычаги стеклоочистителя (1),

●

уплотнитель бачка с омывающей жидкостью (2),

●

крышку бачка с омывающей жидкостью (3) с
левой стороны,

●

болты крепления привода стеклоочистителя в
сборе с электродвигателем,

●

Разъедините разъем электродвигателя.

Извлеките привод стеклоочистителя в сборе с
электродвигателем.
Выверните болты крепления электродвигателя.

УСТАНОВКА

Установите электродвигатель, соедините разъем
электродвигателя, и подключите аккумуляторную
батарею, приведите электродвигатель в
положение, соответствующее исходному
положению щеток на ветровом стекле, включив
зажигание. (Момент затяжки болтов крепления
электродвигателя: 0,8 даНм)

Зачистите шлицы осей рычагов (5).

Установите рычаги стеклоочистителя и
отрегулируйте их положение по меткам (4).

Наверните новые гайки крепления рычагов и
затяните их моментом 2 даН.м.

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И

СПЕЦИНСТРУМЕНТ

Elé.

1552

Приспособление для снятия
рычагов стеклоочистителя

18536

18536-1

СТЕКЛООЧИСТИТЕЛИ

Очиститель ветрового стекла

85

СТЕКЛООЧИСТИТЕЛИ

Очиститель ветрового стекла

85

СТЕКЛООЧИСТИТЕЛИ

Очиститель ветрового стекла

85

СТЕКЛООЧИСТИТЕЛИ

Очиститель ветрового стекла

85

СТЕКЛООЧИСТИТЕЛИ

Очиститель ветрового стекла

85

СТЕКЛООЧИСТИТЕЛИ

Очиститель ветрового стекла

85

СТЕКЛООЧИСТИТЕЛИ

Очиститель ветрового стекла

85

СТЕКЛООЧИСТИТЕЛИ

Очиститель ветрового стекла

85

СТЕКЛООЧИСТИТЕЛИ

Очиститель ветрового стекла

85

85-5

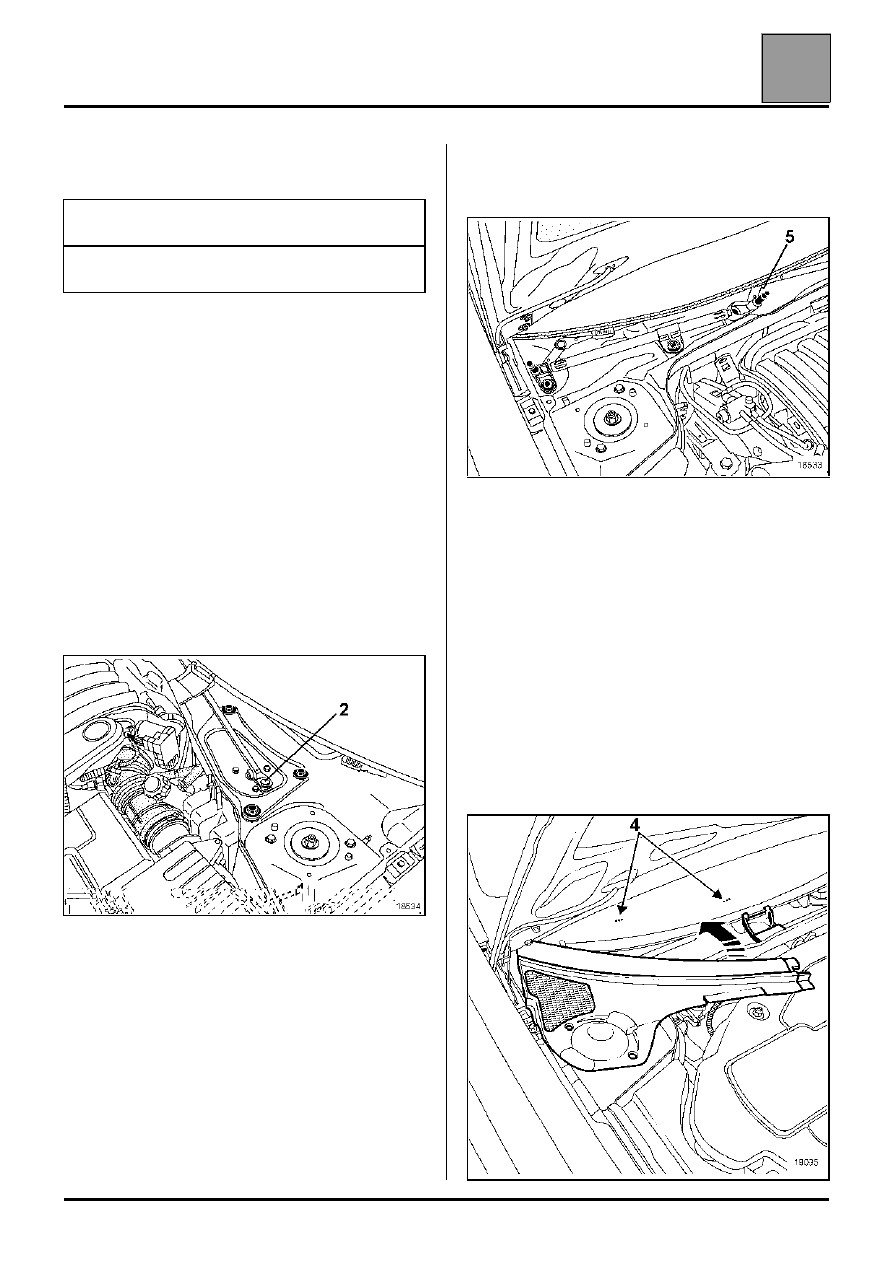

АВТОМОБИЛИ С ПРАВОСТОРОННИМ РУЛЕВЫМ
УПРАВЛЕНИЕМ

СНЯТИЕ

Убедитесь, что электродвигатель
стеклоочистителя находится в положении,
соответствующем исходному положению щеток на
ветровом стекле.
Отсоедините аккумуляторную батарею.

Снимите:

●

уплотнитель бачка с омывающей жидкостью (1),

●

крышку бачка с омывающей жидкостью с левой и
с правой стороны,

●

тягу, соединеняющую электродвигатель с
приводом (2),

●

болты крепления электродвигателя
стеклоочистителя,

●

Разъедините разъем электродвигателя.

Извлеките электродвигатель стеклоочистителя.

Привод стеклоочистителя не выполнен заодно с
электродвигателем. Привод можно не снимать с
автомобиля.

Для снятия привода стеклоочистителя снимите:

●

левый и правый рычаги стеклоочистителя,

●

выверните болты крепления привода.

УСТАНОВКА

Установите электродвигатель, соедините разъем
электродвигателя, подключите аккумуляторную
батарею, приведите электродвигатель в
положение, соответствующее исходному
положению щеток на ветровом стекле, включив
зажигание. (Момент затяжки: 0,8 даНм)

Зачистите шлицы осей рычагов (5).

Установите рычаги стеклоочистителя и
отрегулируйте их положение по меткам (4).

Поставьте новые гайки рычагов и затяните их
моментом 2 даН.м.

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И

СПЕЦИНСТРУМЕНТ

Elé.

1552

Приспособление для снятия
рычагов стеклоочистителя

18533

СТЕКЛООЧИСТИТЕЛИ

Очиститель ветрового стекла

85

СТЕКЛООЧИСТИТЕЛИ

Очиститель ветрового стекла

85

СТЕКЛООЧИСТИТЕЛИ

Очиститель ветрового стекла

85

СТЕКЛООЧИСТИТЕЛИ

Очиститель ветрового стекла

85

СТЕКЛООЧИСТИТЕЛИ

Очиститель ветрового стекла

85

СТЕКЛООЧИСТИТЕЛИ

Очиститель ветрового стекла

85

СТЕКЛООЧИСТИТЕЛИ

Очиститель ветрового стекла

85

СТЕКЛООЧИСТИТЕЛИ

Очиститель ветрового стекла

85

СТЕКЛООЧИСТИТЕЛИ

Очиститель ветрового стекла

85

85-6

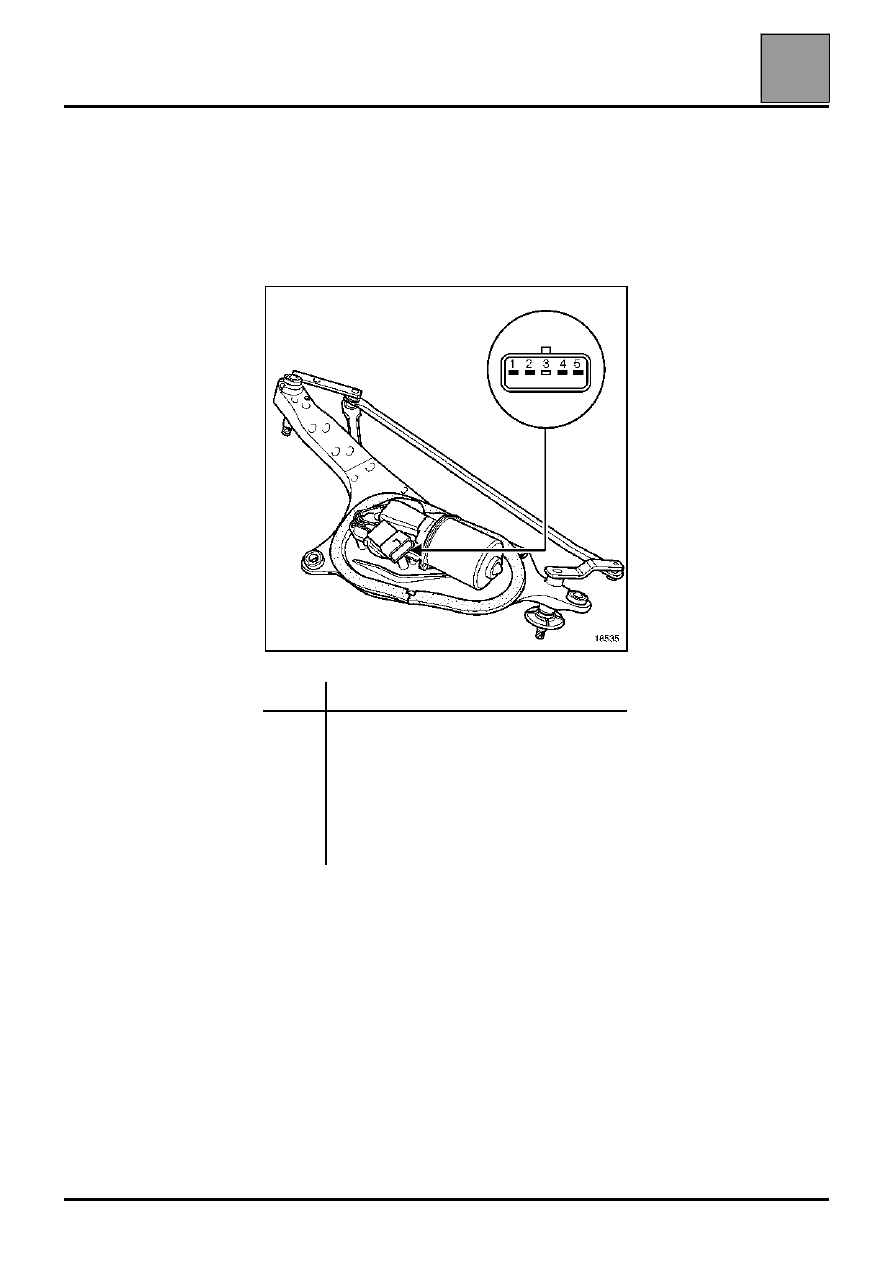

НАЗНАЧЕНИЕ КОНТАКТОВ РАЗЪЕМА

Контакты разъема электродвигателя на
автомобилях с правосторонним и левосторонним
рулевым управлением имеют одинаковое
назначение.

18535

Контакт

Назначение

1
2

3
4

5

"Масса"
Электромагнитный реверс торможенияи
электродвигателя
Не используется
Электроитание при работе с малой
скоростью
Электропитание при работе с большой
скоростью
