Renault Laguna II. Руководство - часть 206

ОРГАНЫ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ПРИБОРЫ

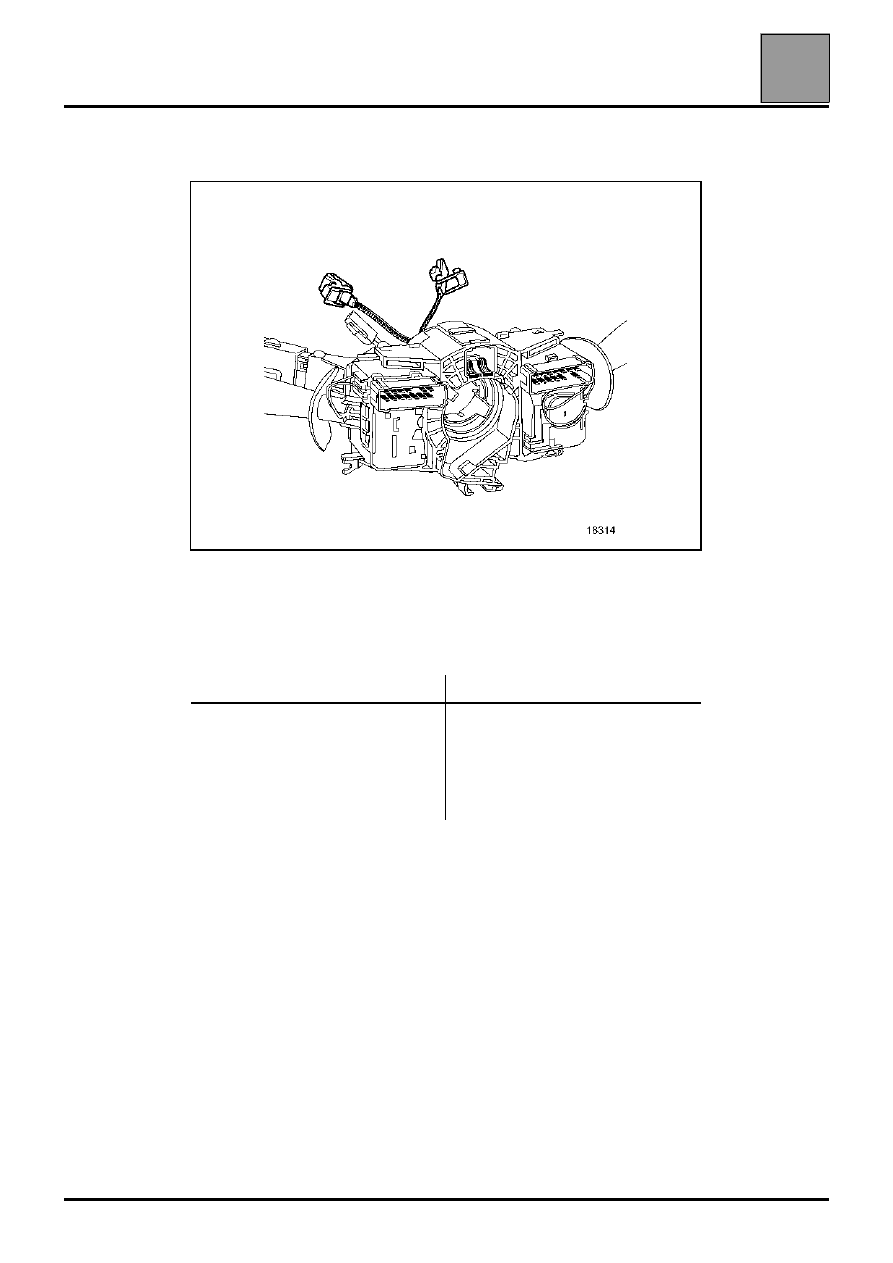

Пульт дистанционного управления автомагнитолы

84-5

Пульт дистанционного управления автомагнитолы

ПОДКЛЮЧЕНИЕ

ПДУ автомагнитолой на рулевом колесе соединен:

●

с центральным дисплеем на приборной панели;

●

с центральным коммуникационным блоком, если автомобиль оснащен
системой навигации "Carminat" (см. раздел 83).

Контакт

Назначение

A1
A2
A3
B1
B2
B3

Контакт 14
Контакт 13
Контакт 10

Контакт 9

Контакт 11
Контакт 12

ОРГАНЫ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ПРИБОРЫ

Датчик дождя

ОРГАНЫ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ПРИБОРЫ

Датчик дождя

ОРГАНЫ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ПРИБОРЫ

Датчик дождя

ОРГАНЫ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ПРИБОРЫ

Датчик дождя

ОРГАНЫ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ПРИБОРЫ

Датчик дождя

ОРГАНЫ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ПРИБОРЫ

Датчик дождя

ОРГАНЫ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ПРИБОРЫ

Датчик дождя

ОРГАНЫ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ПРИБОРЫ

Датчик дождя

ОРГАНЫ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ПРИБОРЫ

Датчик дождя

84-6

Датчик дождя

ПРИМЕЧАНИЕ: Работа стеклоочистителей см.
раздел 85.

ПОДКЛЮЧЕНИЕ

Кон-

такт

Назначение

A1
A2
A3
B1
B2
B3

Связь с ЦЭКБ (реле включения)
Связь с ЦЭКБ (включение)
"+" потребителей электроэнергии
Связь с ЦЭКБ (реле большой скорости)
"Масса"
Связь с ЦЭКБ (автоматический режим
работы)

ОРГАНЫ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ПРИБОРЫ

Считывающее устройство карт Renault

ОРГАНЫ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ПРИБОРЫ

Считывающее устройство карт Renault

ОРГАНЫ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ПРИБОРЫ

Считывающее устройство карт Renault

ОРГАНЫ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ПРИБОРЫ

Считывающее устройство карт Renault

ОРГАНЫ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ПРИБОРЫ

Считывающее устройство карт Renault

ОРГАНЫ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ПРИБОРЫ

Считывающее устройство карт Renault

ОРГАНЫ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ПРИБОРЫ

Считывающее устройство карт Renault

ОРГАНЫ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ПРИБОРЫ

Считывающее устройство карт Renault

ОРГАНЫ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ПРИБОРЫ

Считывающее устройство карт Renault

84-7

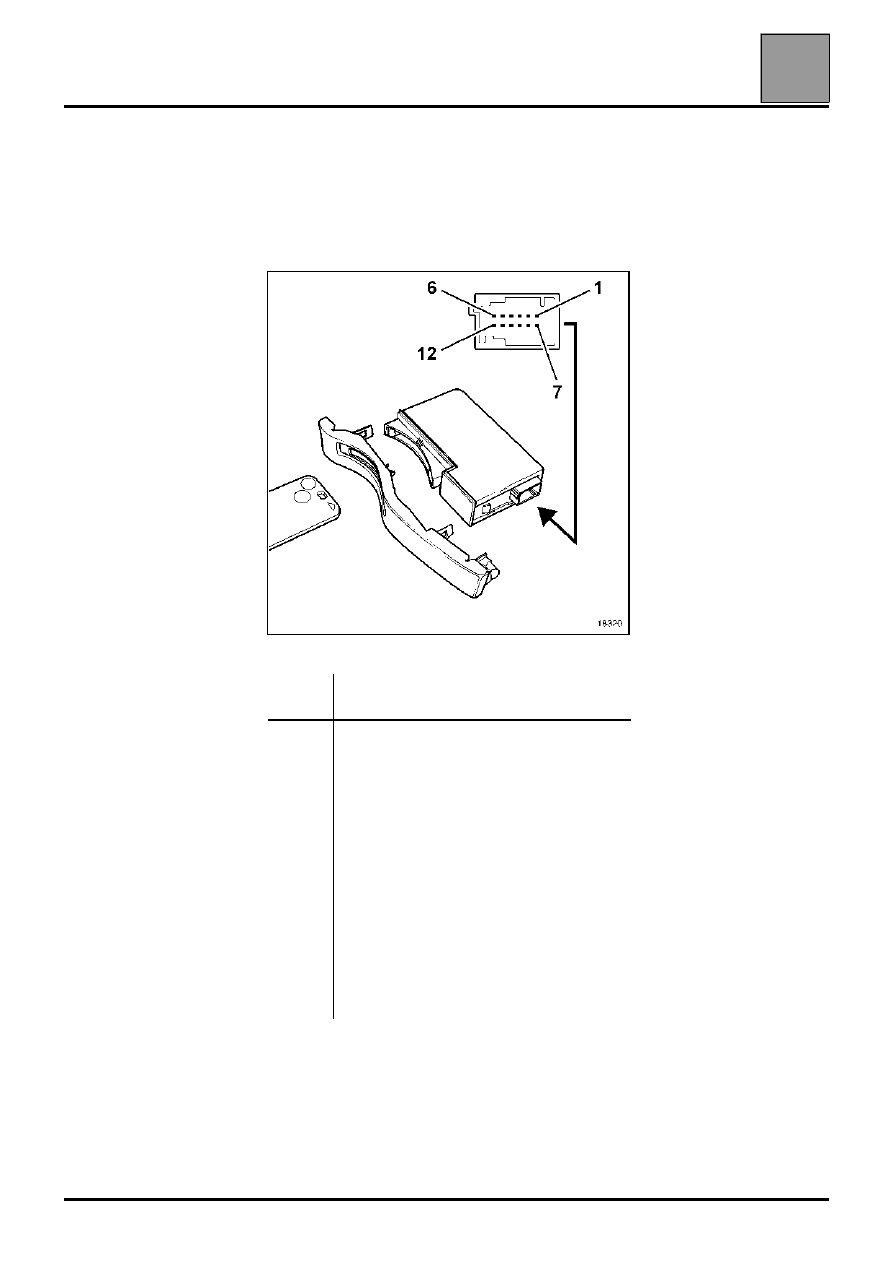

Считывающее устройство карт Renault

ПОДКЛЮЧЕНИЕ

Считывающее устройство карт Renault закреплено
пружинными защелками на кронштейне.

Кронштейн установлен на приборной панели.

ПРИМЕЧАНИЕ: в случае неисправности лампы
подсветки считывающее устройство подлежит
замене.

НАПОМИНАНИЕ:считывающее устройство
является некодируемым.

18320

Кон-

такт

Назначение

1
2
3
4
5

8
9

10
11
12

Закодированный канал связи с ЦЭКБ
Питание считывающего устройства
Не используется
Закодированный канал связи с ЦЭКБ
Сигнал "карта Renault вставлена" ("+"
потребителей электроэнергии)
Радиосигнал (дистанционного
управления)
Сигнал "карта Renault в положении
"зажигание""
"Масса"
Не используется
Не используется
Не используется
Радиосигнал (дистанционного
управления)

ОРГАНЫ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ПРИБОРЫ

Электрический замок рулевой колонки

ОРГАНЫ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ПРИБОРЫ

Электрический замок рулевой колонки

ОРГАНЫ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ПРИБОРЫ

Электрический замок рулевой колонки

ОРГАНЫ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ПРИБОРЫ

Электрический замок рулевой колонки

ОРГАНЫ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ПРИБОРЫ

Электрический замок рулевой колонки

ОРГАНЫ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ПРИБОРЫ

Электрический замок рулевой колонки

ОРГАНЫ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ПРИБОРЫ

Электрический замок рулевой колонки

ОРГАНЫ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ПРИБОРЫ

Электрический замок рулевой колонки

84-8

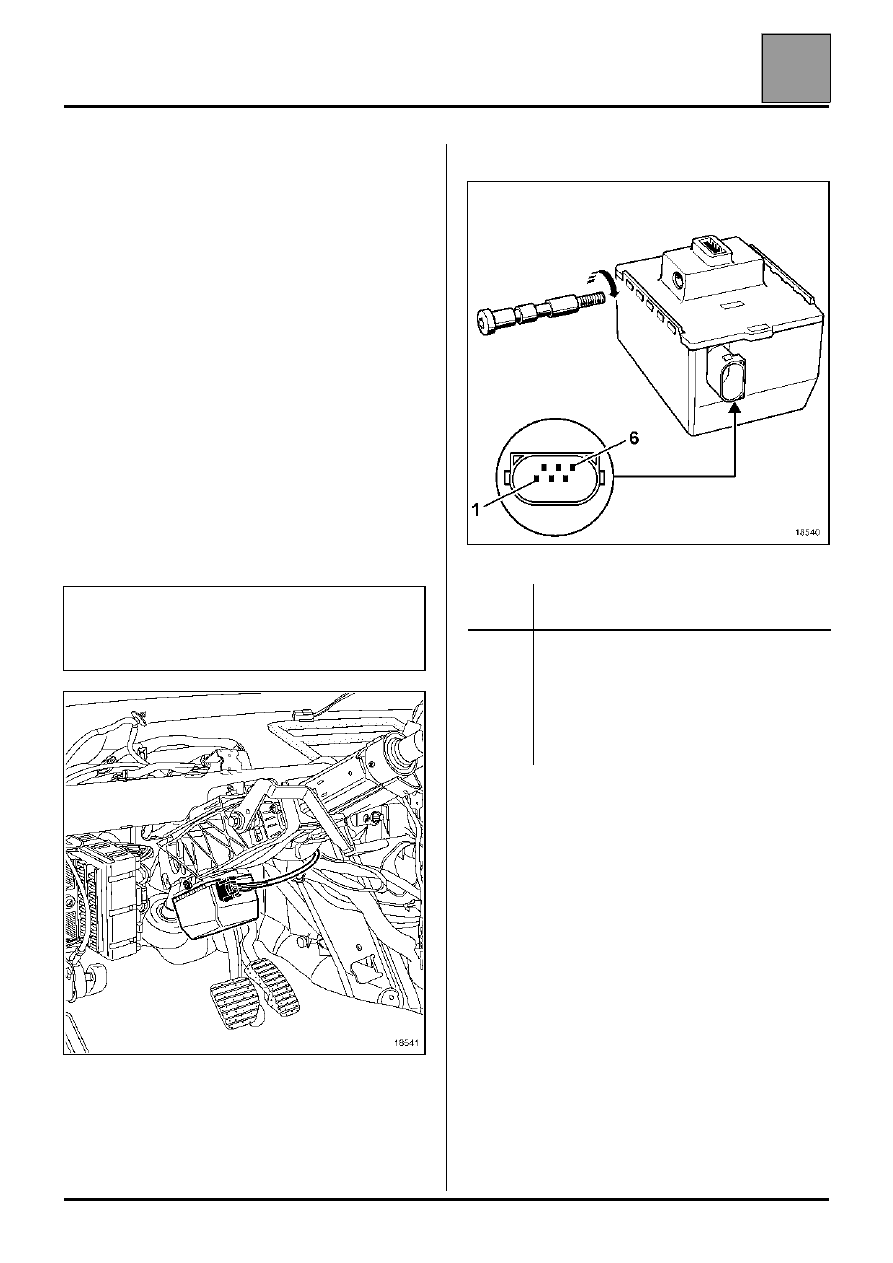

Электрический замок рулевой колонки

ЭЛЕКТРИЧЕСКИЙ ЗАМОК РУЛЕВОЙ КОЛОНКИ

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ РЕМОНТЕ

Чтобы не допустить блокировки рулевого колеса
при отсоединении аккумуляторной батареи,
необходимо:
– вставить карту Renault в считывающее

устройство в положение "зажигание" ("+" после
замка зажигания), а затем вынуть ее до первого
фиксированного положения ("+" потребителей
электроэнергии). Рулевая колонка не
блокируется, пока карта находится в
считывающем устройстве в первом
фиксированном положении. Отключите
аккумуляторную батарею, рулевая колонка
остается разблокированной, пока
аккумуляторная батарея отсоединена, а карта
Renault находится в считывающем устройстве.

– Заблокируйте ЭБУ подушек безопасности с

помощью диагностического прибора.

СНЯТИЕ

УСТАНОВКА

Затяните болт моментом 0,8 даНм.

Процедура ввода кода в электрический замок
рулевой колонки см. раздел 82.

ПОДКЛЮЧЕНИЕ

ВНИМАНИЕ: замок рулевой колонки
закреплен одним болтом с левой резьбой.
Болт невозможно снять без предварительной
разблокировки.

18541

18466

Кон-

такт

Назначение

1
2

3
4
5
6

"Масса"
Питание ("+" 12 В потребителей
электроэнергии)
Мультиплексный канал связи
Включение ЦЭКБ (разблокировка)
Сигнал "карта Renault вставлена"
Мультиплексный канал связи
