84-9

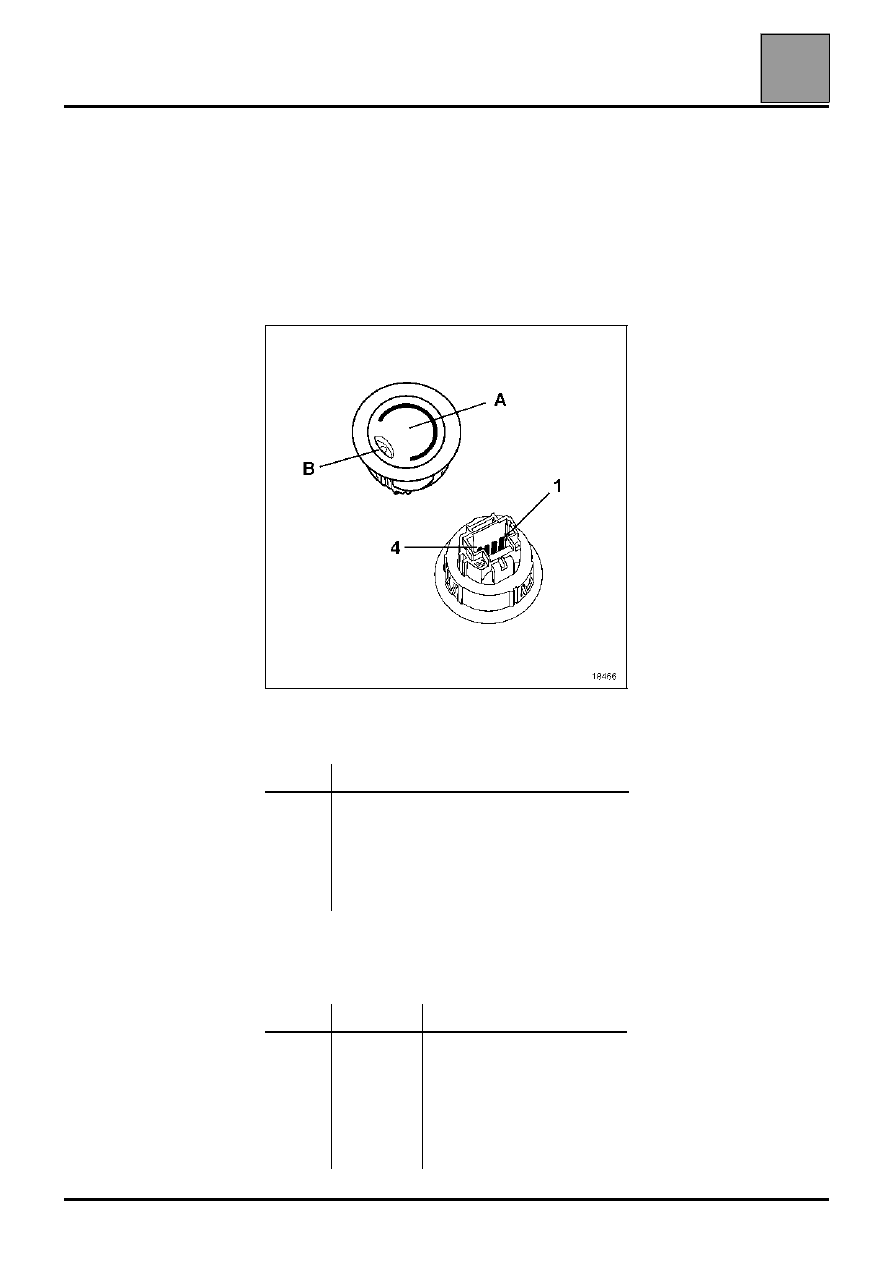

Кнопка запуска двигателя

КНОПКА ЗАПУСКА ДВИГАТЕЛЯ

Кнопка запуска двигателя предназначена для
запуска и остановки двигателя. Кнопка имеет два
световых сигнализатора:
– верхний световой сигнализатор (A): "готовность

двигателя к запуску",

– нижний световой сигнализатор (B): "двигатель

работает".

ПОДКЛЮЧЕНИЕ

Кнопку запуска можно проверить с помощью
омметра.

18466

Контакт

Назначение

1
2
3

4

Сигнал запуска/остановки двигателя
Питание
Световой сигнализаор "разрешение
запуска двигателя"
Световой сигнализатор "двигатель
работает"

Контакт Значение

Назначение

1 и 2

2 и 3

2 и 4

≈ 2 Ом

≈ 20 Ом

≈ 20 Ом

Сигнал запуска или
остановки
Световой сигнализатор
"разрешение запуска
двигателя"
Световой сигнализатор
"двигатель работает"

ОРГАНЫ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ПРИБОРЫ

Выключатели / Круиз- контроль / Речевой синтезатор

84

ОРГАНЫ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ПРИБОРЫ

Выключатели / Круиз- контроль / Речевой синтезатор

84

ОРГАНЫ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ПРИБОРЫ

Выключатели / Круиз- контроль / Речевой синтезатор

84

ОРГАНЫ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ПРИБОРЫ

84

ОРГАНЫ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ПРИБОРЫ

Выключатели / Круиз- контроль / Речевой синтезатор

84

ОРГАНЫ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ПРИБОРЫ

Выключатели / Круиз- контроль / Речевой синтезатор

84

ОРГАНЫ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ПРИБОРЫ

Выключатели / Круиз- контроль / Речевой синтезатор

84

ОРГАНЫ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ПРИБОРЫ

Выключатели / Круиз- контроль / Речевой синтезатор

84

ОРГАНЫ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ПРИБОРЫ

Выключатели / Круиз- контроль / Речевой синтезатор

84

84-10

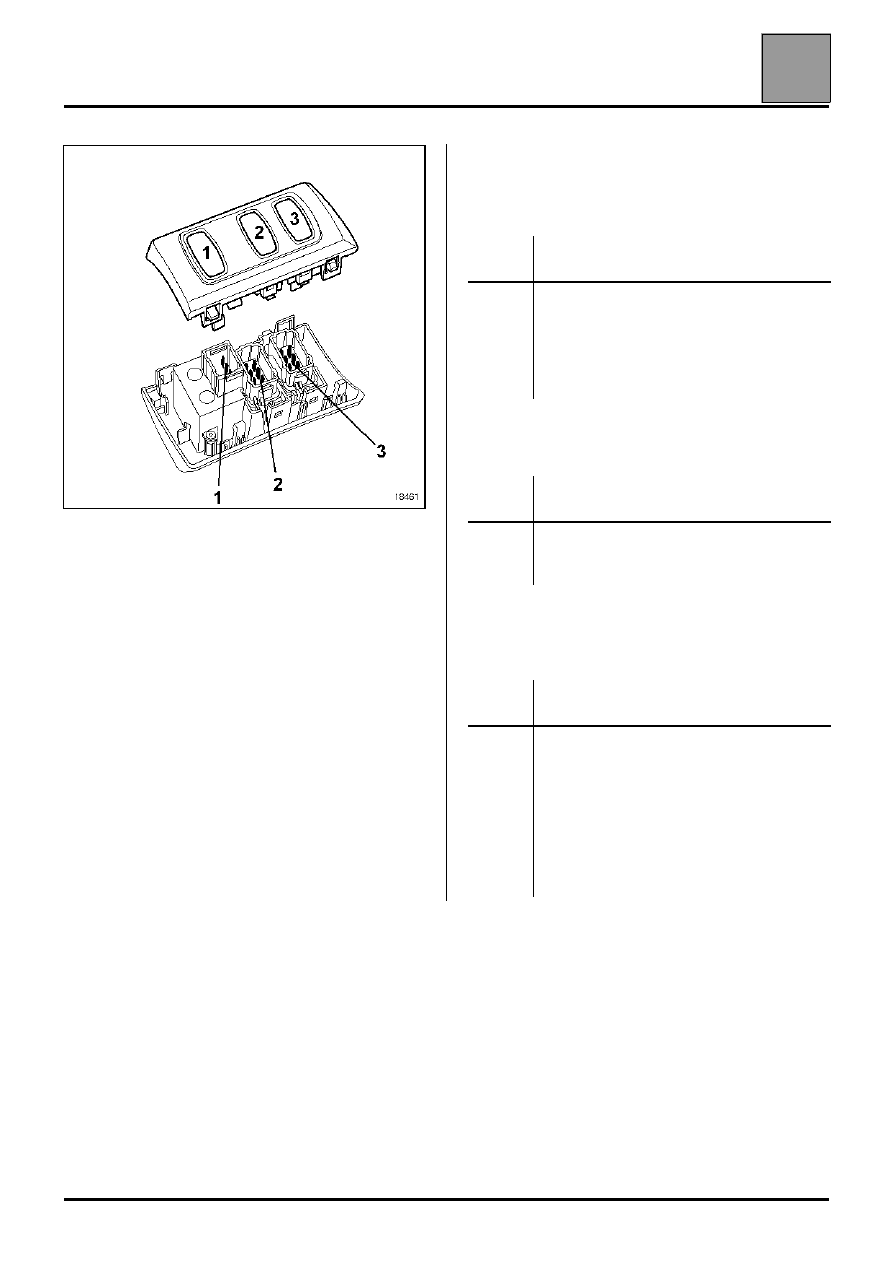

Выключатели / Круиз- контроль / Речевой синтезатор

1 Речевой синтезатор (в зависимости от

комплектации)

2 Система стабилизации траектории
3 Круиз- контроль/ограничитель скорости

движения (в зависимости от комплектации)

Для снятия выключателей необходимо снять
держатель.

ПОДКЛЮЧЕНИЕ

ВЫКЛЮЧАТЕЛЬ СИСТЕМЫ СТАБИЛИЗАЦИИ
ТРАЕКТОРИИ

ВЫКЛЮЧАТЕЛЬ РЕЧЕВОГО СИНТЕЗАТОРА

ВЫКЛЮЧАТЕЛЬ КРУИЗ- КОНТРОЛЯ/
ОГРАНИЧИТЕЛЯ СКОРОСТИ

18461

Кон-

такт

Назначение

A1
A2
A3
B1
B2
B3

Питание лампы подсветки
"Масса"
Не используется
Включено/выключено
Не используется
Не используется

Кон-

такт

Назначение

1
2
3

Повтор речевого сообщения
"Масса"
Приглушение

Кон-

такт

Назначение

A1
A2

A3

B

1

B2
B3

"+" лампы подсветки
"+" после замка зажигания (цепь
остановки)
Включение/выключение круиз-
контроля
Включение/выключение ограничителя
скорости
"Масса"
Не используется

ОРГАНЫ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ПРИБОРЫ

Регулятор освещения

84

ОРГАНЫ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ПРИБОРЫ

Регулятор освещения

84

ОРГАНЫ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ПРИБОРЫ

Регулятор освещения

84

ОРГАНЫ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ПРИБОРЫ

Регулятор освещения

84

ОРГАНЫ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ПРИБОРЫ

Регулятор освещения

84

ОРГАНЫ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ПРИБОРЫ

Регулятор освещения

84

ОРГАНЫ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ПРИБОРЫ

Регулятор освещения

84

ОРГАНЫ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ПРИБОРЫ

Регулятор освещения

84

ОРГАНЫ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ПРИБОРЫ

Регулятор освещения

84

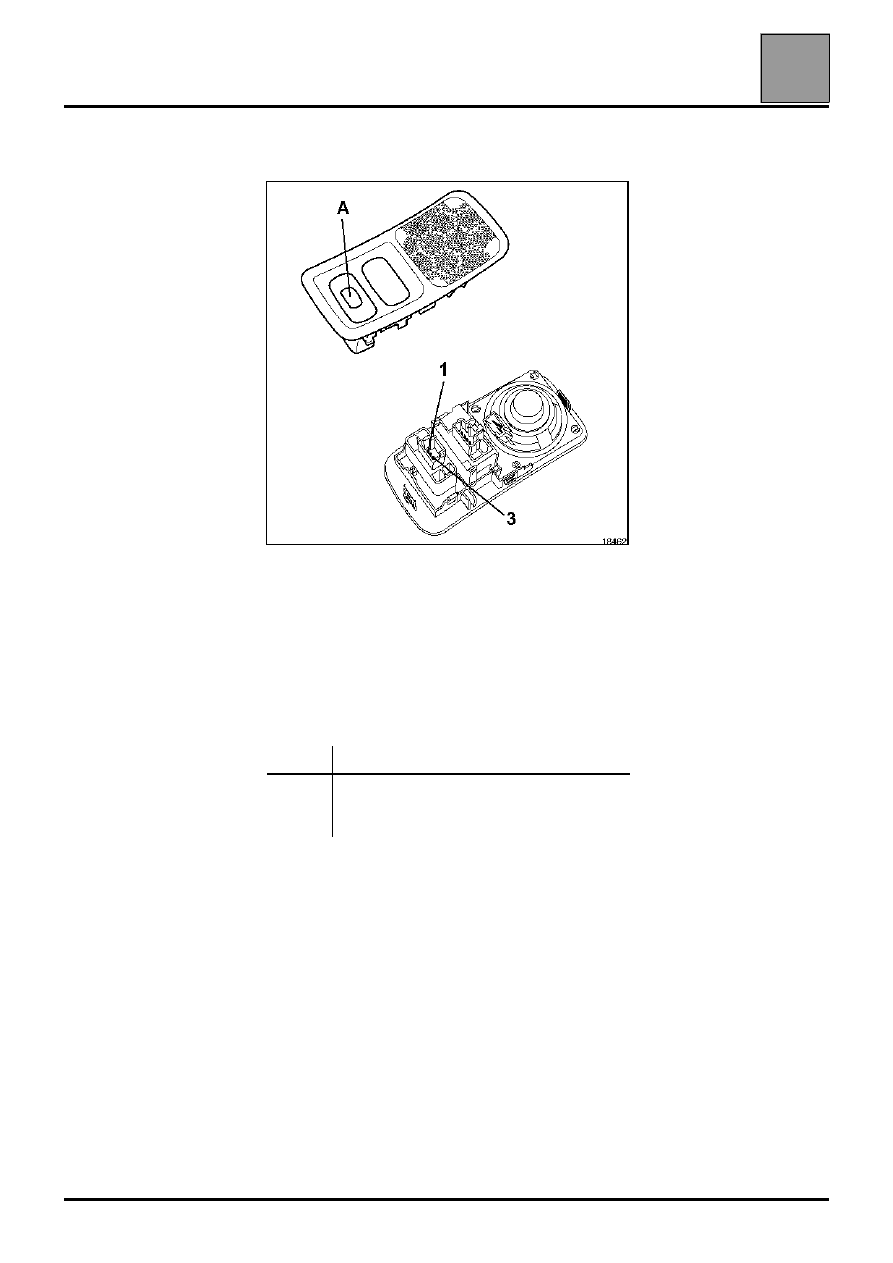

Регулятор освещения

РЕГУЛЯТОР ОСВЕЩЕНИЯ ПРИБОРОВ

Для снятия регулятора снимите держатель и
отсоедините разъемы (в зависимости от
комплектации).

Отожмите пружинные защелки и отсоедините
регулятор (A) от держателя.

ПОДКЛЮЧЕНИЕ

ВНИМАНИЕ: В зависимости от комплектации
автомобиль может быть оснащен регуляторами
освещения приборов двух типов:
– регулятор для моделей в полной

комплектации с климатической установкой с
автоматическим управлением,

– регулятор для моделей в базовой

комплектации с климатической установкой с
ручным управлением.

Регулятор освещения приборов можно проверить с
помощью омметра:
– лампа подсветки (контакты 1 и 3)

≈ 70 Ом

– ручка регулятора (контакты 2 и 3) = 0 - 1000 Ом

(модели в полной комплектации)

– ручка регулятора (контакты 2 и 3) = 0 - 33 Ом

(модели в базовой комплектации)

18462

Контакт

Назначение

1
2
3

"+" лампы подсветки
Регулирование освещения приборов
"Масса"

84-11

ОРГАНЫ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ПРИБОРЫ

Выключатель аварийной сигнализации

84

ОРГАНЫ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ПРИБОРЫ

Выключатель аварийной сигнализации

84

ОРГАНЫ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ПРИБОРЫ

Выключатель аварийной сигнализации

84

ОРГАНЫ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ПРИБОРЫ

Выключатель аварийной сигнализации

84

ОРГАНЫ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ПРИБОРЫ

Выключатель аварийной сигнализации

84

ОРГАНЫ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ПРИБОРЫ

Выключатель аварийной сигнализации

84

ОРГАНЫ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ПРИБОРЫ

Выключатель аварийной сигнализации

84

ОРГАНЫ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ПРИБОРЫ

Выключатель аварийной сигнализации

84

ОРГАНЫ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ПРИБОРЫ

Выключатель аварийной сигнализации

84

84-12

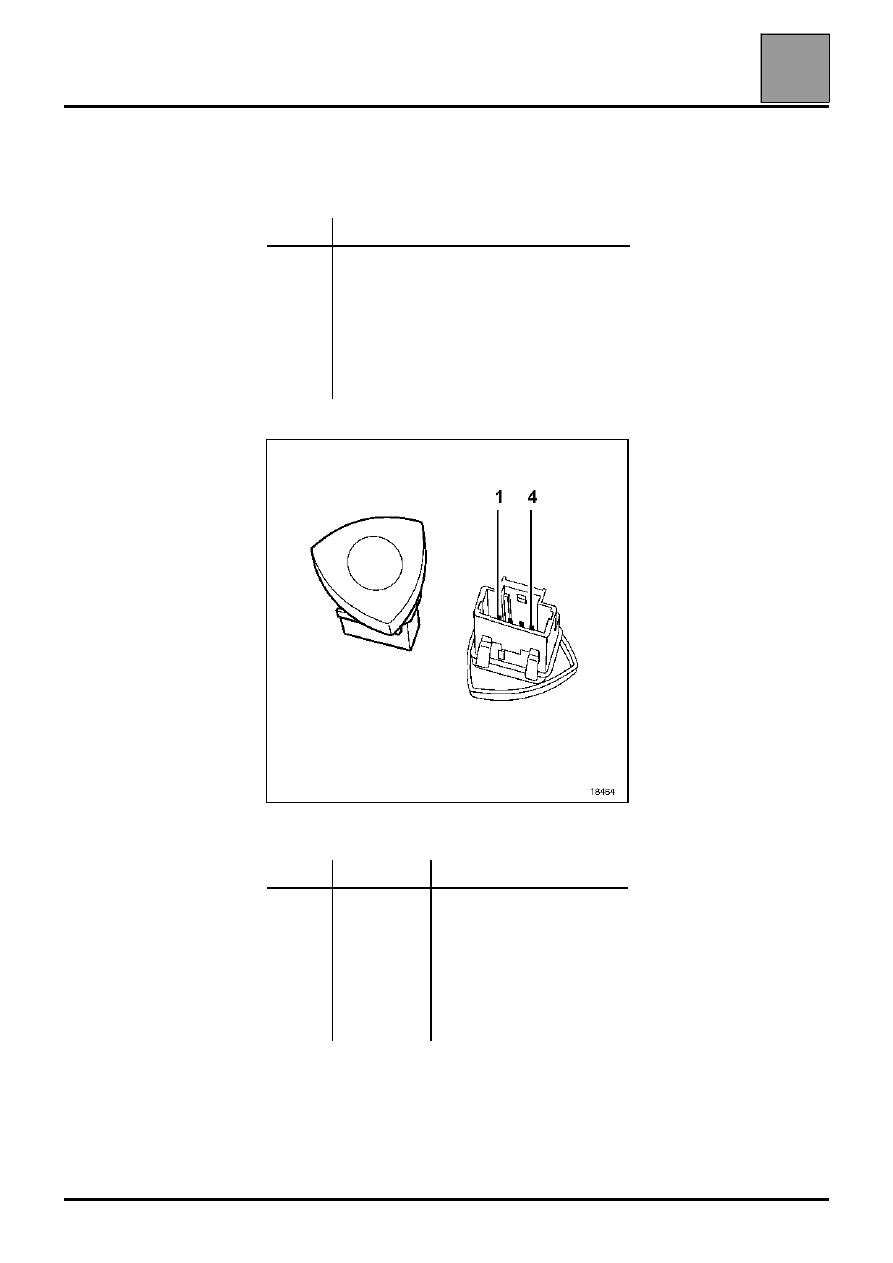

Выключатель аварийной сигнализации

Для снятия выключателя необходимо снять
верхнюю часть с консоли, отжав пружинные
защелки.

Проверка с помощью мультиметра

Контакт

Назначение

1
2
3

4

Не используется
"Масса"
Выдержка времени реле-прерывателя
указателей поворотов и аварийной
сигнализации ("+" до замка зажигания)
Реле-прерыватель/реле времени
указателей поворота и аварийной
сигнализации

18464

Контакт

Значение

Назначение

2 и 3

2 и 3

Сопротив-

ление равно

бесконеч-

ности

0 Ом

Выключение указателей
поворота в режиме
аварийной сигнализации

Включение указателей
поворота в режиме
аварийной световой
сигнализации
