ОРГАНЫ УПРАВЛЕНИЯ И СИГНАЛЬНЫЕ ПРИБОРЫ
Контактный диск
ПРИМЕЧАНИЕ: При блокировке ЭБУ подушек
безопасности отпирается электрический замок
рулевой колонки.
СНЯТИЕ

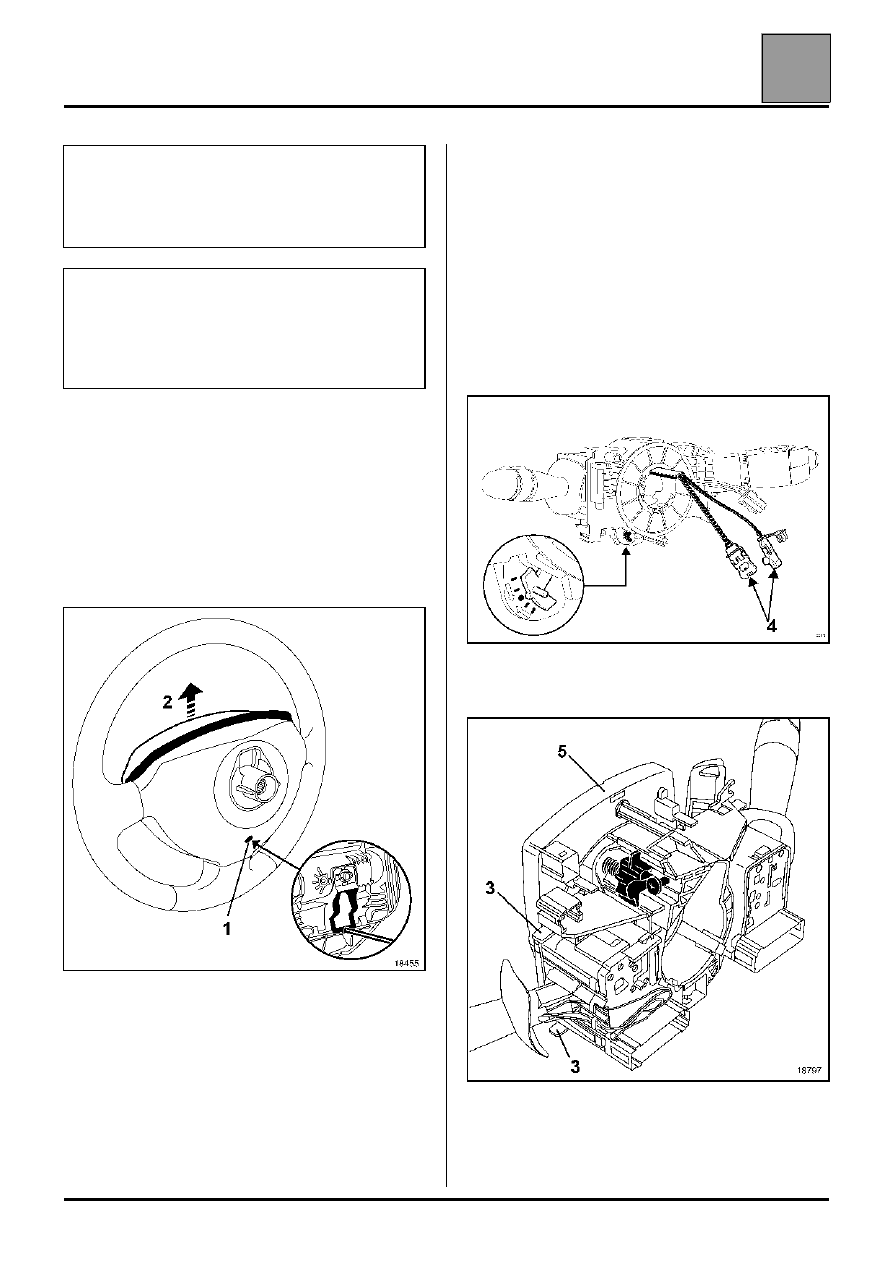

Снимите подушку безопасности в рулевом колесе.
Для этого вставьте отвертку в отверстие (1) и
извлеките подушку движением вверх (2).
Отсоедините разъемы подушки безопасности в
рулевом колесе (4) и разъемы выключателей
круиз- контроля (в зависимости от комплектации).
Снимите:
– болт крепления рулевого колеса после установки
колес в положение прямолинейного движения;
– рулевое колесо;
– козырек щитка приборов;
– облицовочные кожухи рулевой колонки.

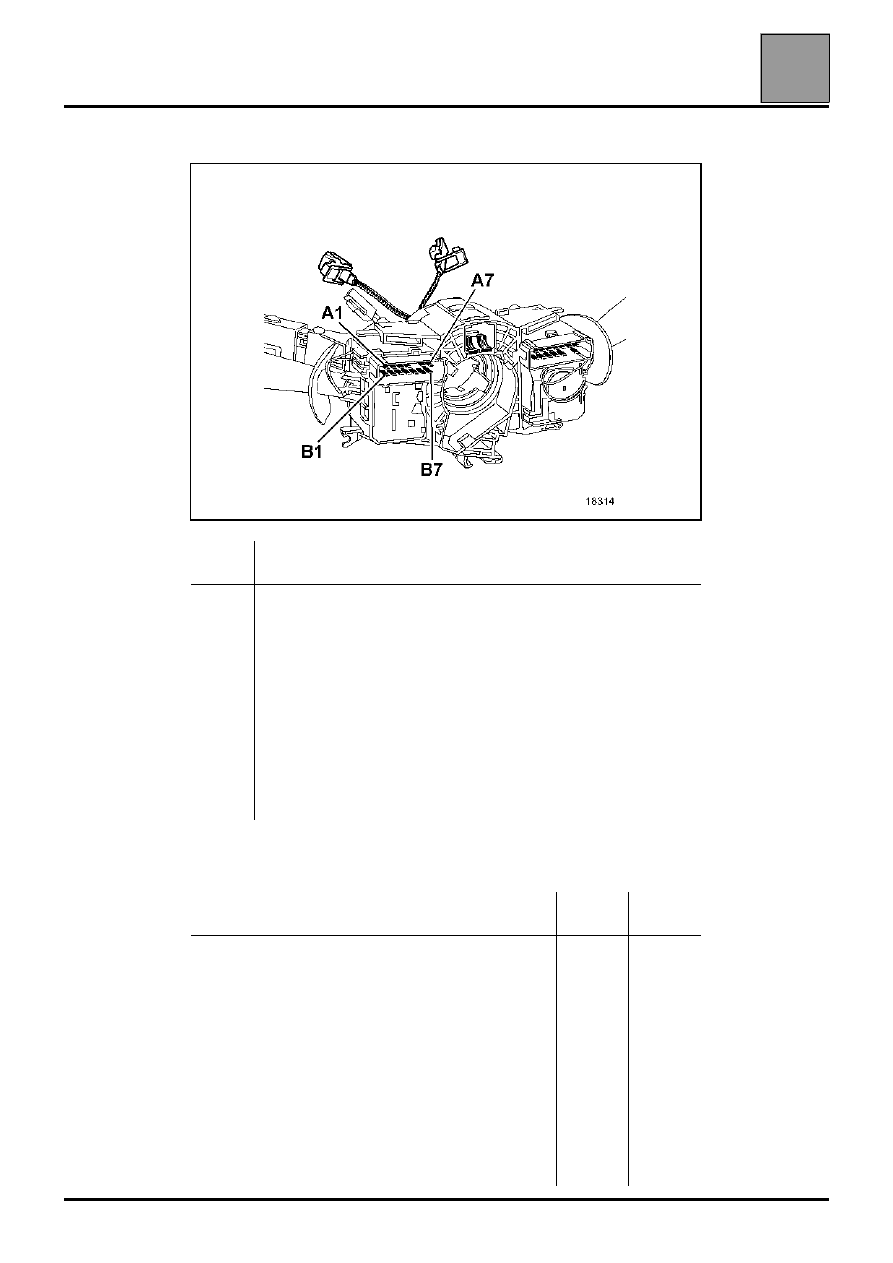

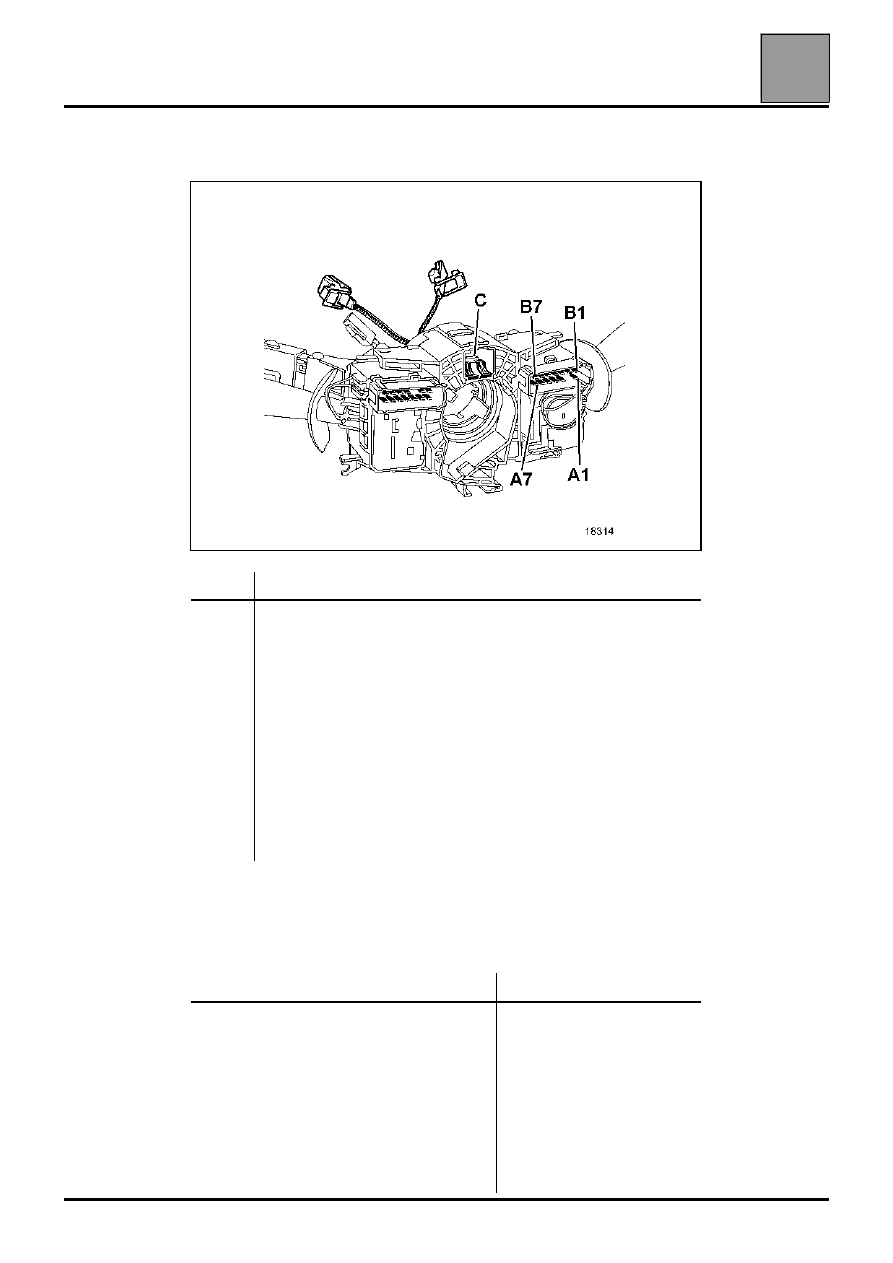

Разъедините разъемы подрулевых
переключателей (стеклоочистителей, управления
автомагнитолой и переключателя
противотуманных указателей поворота и
наружного освещения, света) и разъедините
разъемы контактного диска (подушки безопасности
и система круиз- контроля).

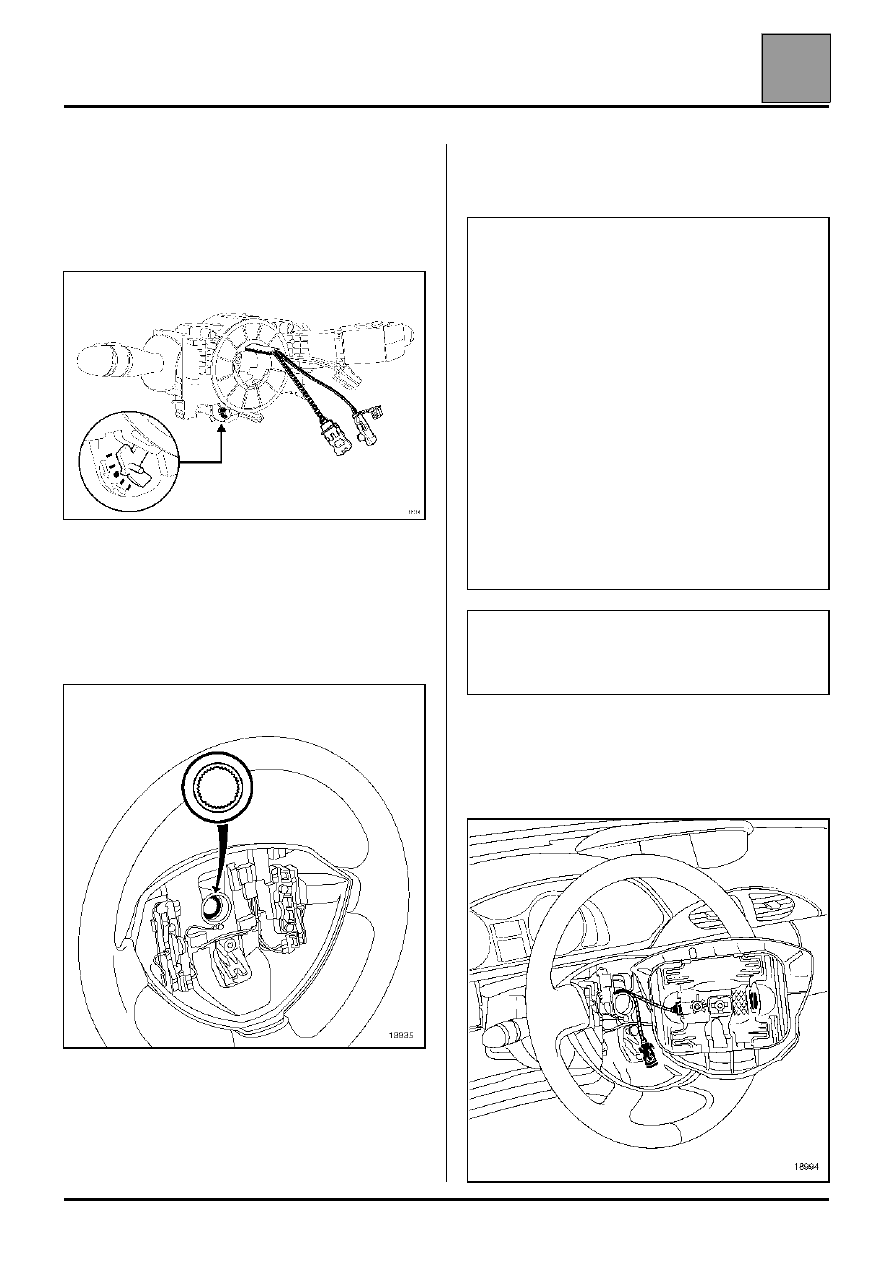

Перед снятием узла контактного диска отметьте
его положение:
– убедившись, что колеса установлены в
положение прямолинейного движения,
– убедившись, что метка "0" на контактном диске
располагается напротив указателя.
Выверните болт и отсоедините узел от рулевой
колонки.
Снимите рычажные переключатели, нажав на
язычки (3).
ПРИМЕЧАНИЕ: отсоединять датчик угла поворота
рулевого колеса (5) не требуется
ВАЖНОЕ ЗАМЕЧАНИЕ: К работам с
системами подушек безопасности и
преднатяжителей ремней безопасности
допускаются только опытные работники,
прошедшие специальную подготовку.
ВНИМАНИЕ: Запрещается проводить какие-
либо работы с пиротехническими системами
(подушки безопасности и преднатяжители
ремней безопасности) вблизи источника
тепла или открытого пламени, так как
существует опасность их срабатывания.
