83-8

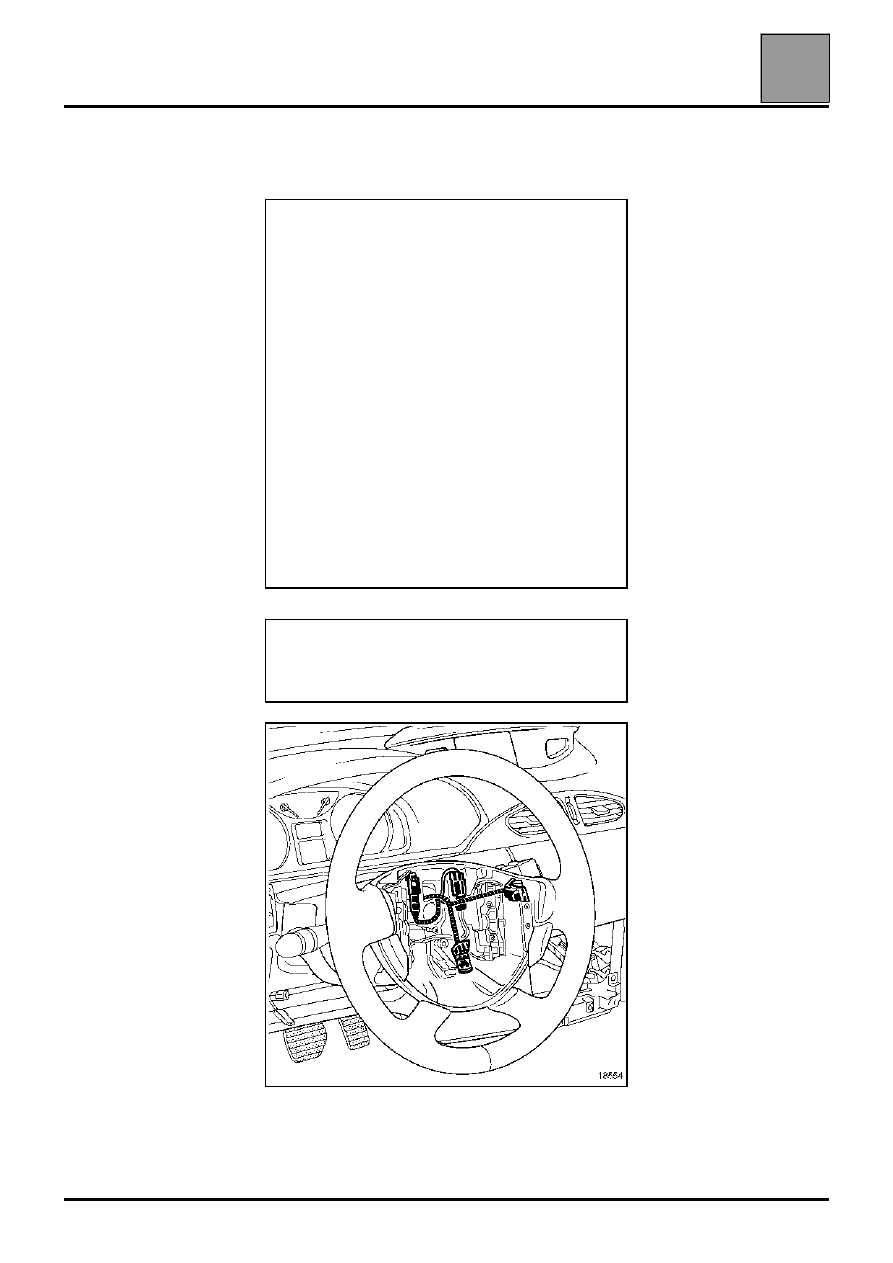

Особенности автомобилей с подушками
безопасности

Разблокируйте ЭБУ подушек безопасности.

ВАЖНОЕ ЗАМЕЧАНИЕ: перед соединением
разъема подушки безопасности водителя
необходимо выполнить процедуру проверки
работы системы:
– проверьте, загорается ли контрольная лампа

подушек безопасности на щитке приборов при
включении зажигания (ЭБУ разблокирован),

– подсоедините имитатор воспламенителя к

разъему каждой подушки безопасности и
проверьте, гаснет ли при этом контрольная
лампа,

– выключите зажигание, подсоедините подушку

безопасности вместо имитатора
воспламенителя и положите ее на рулевое
колесо,

– включите зажигание и убедитесь в том, что

контрольная лампа загорается на 3 секунды, а
затем гаснет.

Если контрольная лампа не гаснет, см. раздел
"Диагностика".

ВНИМАНИЕ! Малейшее отступление от этих
правил может привести к потере
работоспособности пиротехнических систем и
даже к их самопроизвольному срабатыванию.

18554

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Щиток приборов

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Щиток приборов

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Щиток приборов

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Щиток приборов

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Щиток приборов

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Щиток приборов

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Щиток приборов

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Щиток приборов

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Щиток приборов

83

83-9

Щиток приборов

ЗАМЕНА

Установку пробега до очередной замены масла
можно изменить с помощью диагностических
приборов в режиме диалога с ЭБУ впрыска.

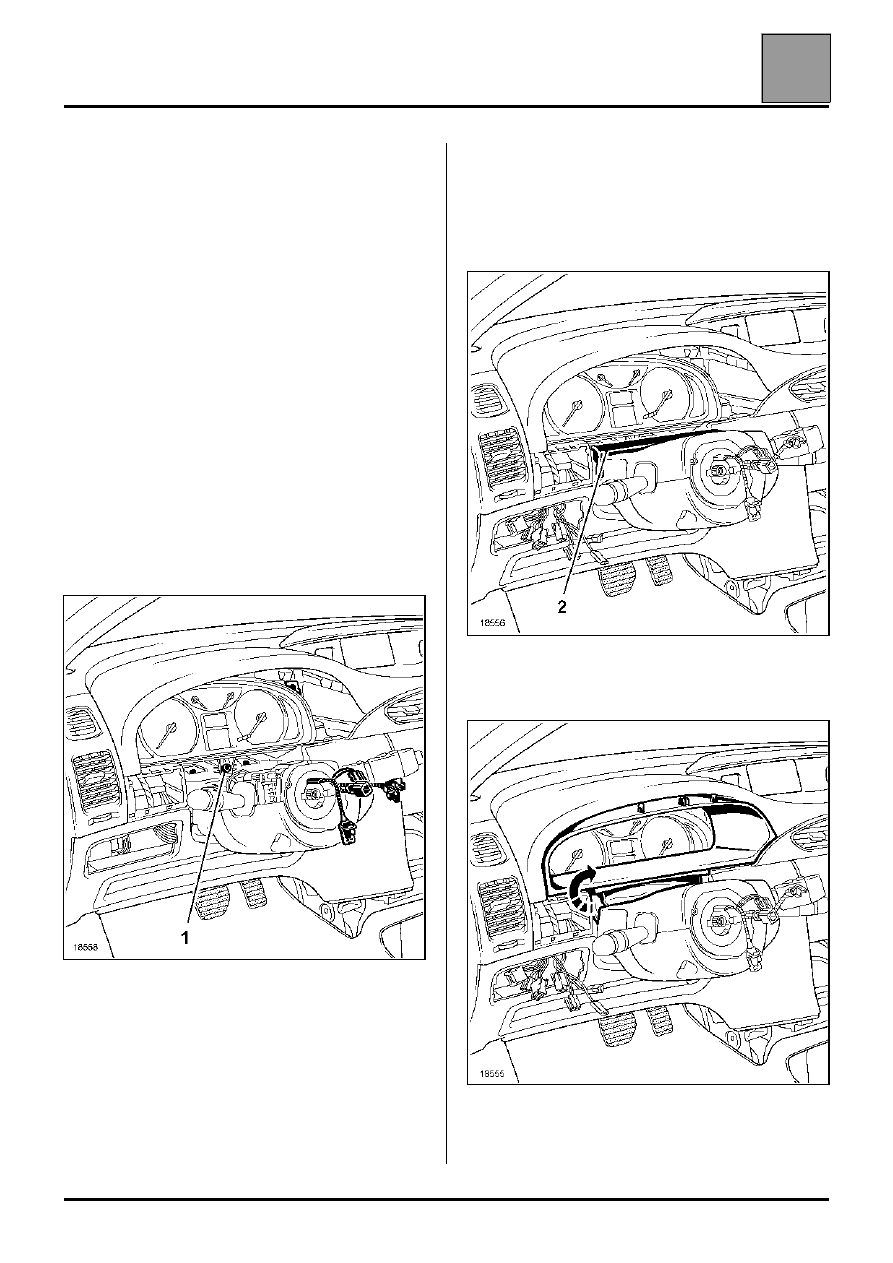

СНЯТИЕ

Войдите в режим диалога с помощью
диагностического прибора для блокировки ЭБУ
подушек безопасности.

ПРИМЕЧАНИЕ: При блокировке ЭБУ подушек
безопасности отпирается электрический замок
рулевой колонки.

Отсоедините аккумуляторную батарею.

Снимите:
– козырек щитка приборов, с приборной панели

отжав пружинные защелки,

– верхний облицовочный кожух рулевой колонки,
– винт крепления (1) щитка приборов.

Отсоедините оба разъема.

УСТАНОВКА

Соедините разъемы и установите щиток приборов.

Установите верхний облицовочный кожух, а затем
накладку из кожи (2) (см. рисунок).

Установите козырек щитка приборов на приборную
панель.

ВАЖНОЕ ЗАМЕЧАНИЕ: при щитке приборов с
большим дисплеем произведите необходимое
конфигурирование.

18558

18556

18555

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Щиток приборов

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Щиток приборов

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Щиток приборов

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Щиток приборов

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Щиток приборов

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Щиток приборов

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Щиток приборов

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Щиток приборов

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Щиток приборов

83

83-10

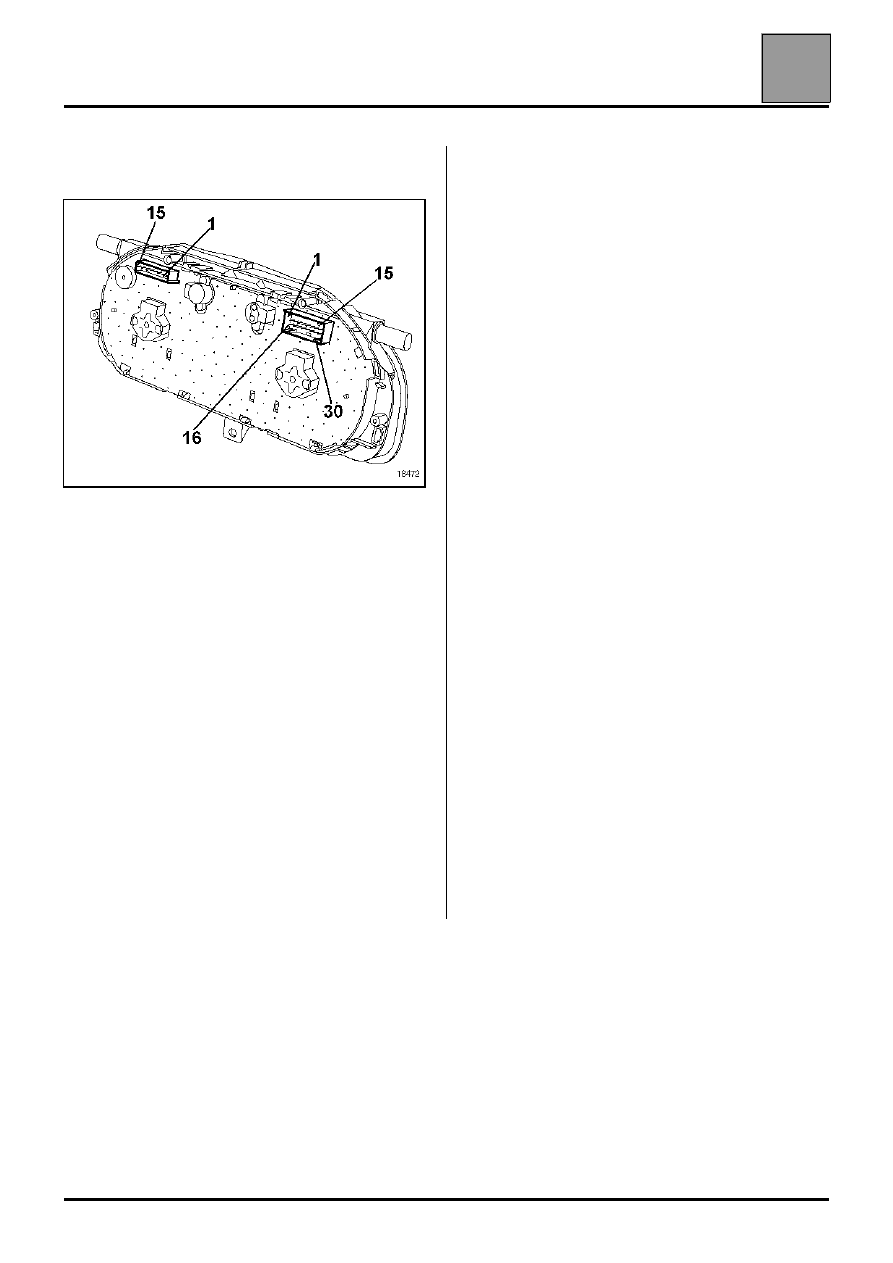

ПОДКЛЮЧЕНИЕ (модели в полной
комплектации)

Разъем красного цвета

1

Не используется

2

Кнопка отмены речевых сообщений (*)

3

Не используется

4

Не используется

5

Регулятор освещения

6

Кнопка вывода данных на дисплей бортового
компьютера

7

Не используется

8

Мультиплексирование речевого синтезатора
(*)

9

Не используется

10 Мультиплексирование
11 Мультиплексирование
12 Диагностическая линия (*)
13 Мультиплексирование речевого синтезатора

(*)

14 Не используется
15 Не используется

Разъем серого цвета

1

Контрольная лампа открывания двери (*)

2

Контрольная лампа указателя правого
поворота

3

Контрольная лампа указателя левого поворота

4

"+" до замка зажигания

5

Сигнальная лампа системы электронной
блокировки запуска двигателя

6

Контрольная лампа незастегнутого ремня
безопасности (*)

7

Не используется

8

Контрольная лампа ближнего света фар

9

Контрольная лампа дальнего света фар

10 Не используется
11 Контрольная лампа задних противотуманных

фонарей

12 Контрольная лампа противотуманных фар
13 Контрольная лампа минимального уровня

жидкости в бачке стеклоомывателя

14 Контрольная лампа заряда аккумуляторной

батареи

15 Контрольная лампа обогрева сидений
16 "+" после замка зажигания
17 Не используется
18 Контрольная лампа аварийного давления

масла в двигателе

19 Сигнал капота (*)
20 Не используется
21 Датчик уровня масла
22 Сигнал датчика уровня топлива
23 Не используется
24 "Масса"
25 "Масса" датчика уровня топлива
26 "Масса" датчика уровня масла
27 Контрольная лампа габаритных огней
28 Кнопка повтора сообщения (*)
29 Контрольная лампа стояночного тормоза
30 Контрольная лампа неисправности тормозной

системы

(*): На автомобилях в максимальной комплектации

18472

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Щиток приборов на моделях в базовой комплектации

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Щиток приборов на моделях в базовой комплектации

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Щиток приборов на моделях в базовой комплектации

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Щиток приборов на моделях в базовой комплектации

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Щиток приборов на моделях в базовой комплектации

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Щиток приборов на моделях в базовой комплектации

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Щиток приборов на моделях в базовой комплектации

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Щиток приборов на моделях в базовой комплектации

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Щиток приборов на моделях в базовой комплектации

83

83-11

Щиток приборов на моделях в базовой комплектации

ОБЩИЕ СВЕДЕНИЯ

Щиток приборов в базовой комплектации
выполняет следующие функции:

– индикация посредством стрелочных указателей

●

скорости движения автомобителя

●

частоты вращения коленчатого вала двигателя

●

температуры охлаждающей жидкости

●

уровня топлива

– функции звукового сигнализатора (при

включенном зажигании)

●

указателей поворота

●

невыключенного освещения при открывании
одной из дверей

●

невынутой из считывающего устройства карта
Renault,

●

подтверждения автоматического запирания во
время движения

●

индикации неисправности в системе
обеспечения безопасности детей

●

превышения заданного порога скорости
движения (арабские страны) (в зависимости от
комплектации)

●

индикации автоматического включения
приборов освещения (в зависимости от
комплектации)

●

индикации поддержания/ограничения скорости
движения (в зависимости от комплектации)

– индикации посредством контрольных ламп

– дисплей

●

индикация уровня масла

●

одометр
– счетчик суммарного пробега
– счетчик пробега за поездку

●

бортовой компьютер
– расход топлива
– средний расход топлива
– текущий расход топлива
– запас хода по топливу
– пройденное расстояние
– средняя скорость движения
– пробег до очередной замены масла
– заданная величина поддержания или

ограничения скорости (в зависимости от
комплектации)

– индикация включенной передачи автоматической

коробки передач (в зависимости от
комплектации)

– сигнал превышения заданного порога скорости

(арабские страны) (в зависимости от
комплектации).

ПРИМЕЧАНИЕ: диагностика щитка приборов на
моделях в базовой комплектации с помощью
диагностических приборов невозможна. Однако
данный щиток приборов имеет режим
самодиагностики.

ПРИМЕЧАНИЕ: пробег до очередной замены
масла может быть изменен с помощью
диагностических приборов в режиме диалога с ЭБУ
впрыска.
