СИГНАЛЬНОЕ УСТРОЙСТВО

Охранная сигнализация

82

СИГНАЛЬНОЕ УСТРОЙСТВО

Охранная сигнализация

82

СИГНАЛЬНОЕ УСТРОЙСТВО

Охранная сигнализация

82

СИГНАЛЬНОЕ УСТРОЙСТВО

Охранная сигнализация

82

СИГНАЛЬНОЕ УСТРОЙСТВО

Охранная сигнализация

82

СИГНАЛЬНОЕ УСТРОЙСТВО

Охранная сигнализация

82

СИГНАЛЬНОЕ УСТРОЙСТВО

Охранная сигнализация

82

СИГНАЛЬНОЕ УСТРОЙСТВО

Охранная сигнализация

82

СИГНАЛЬНОЕ УСТРОЙСТВО

Охранная сигнализация

82

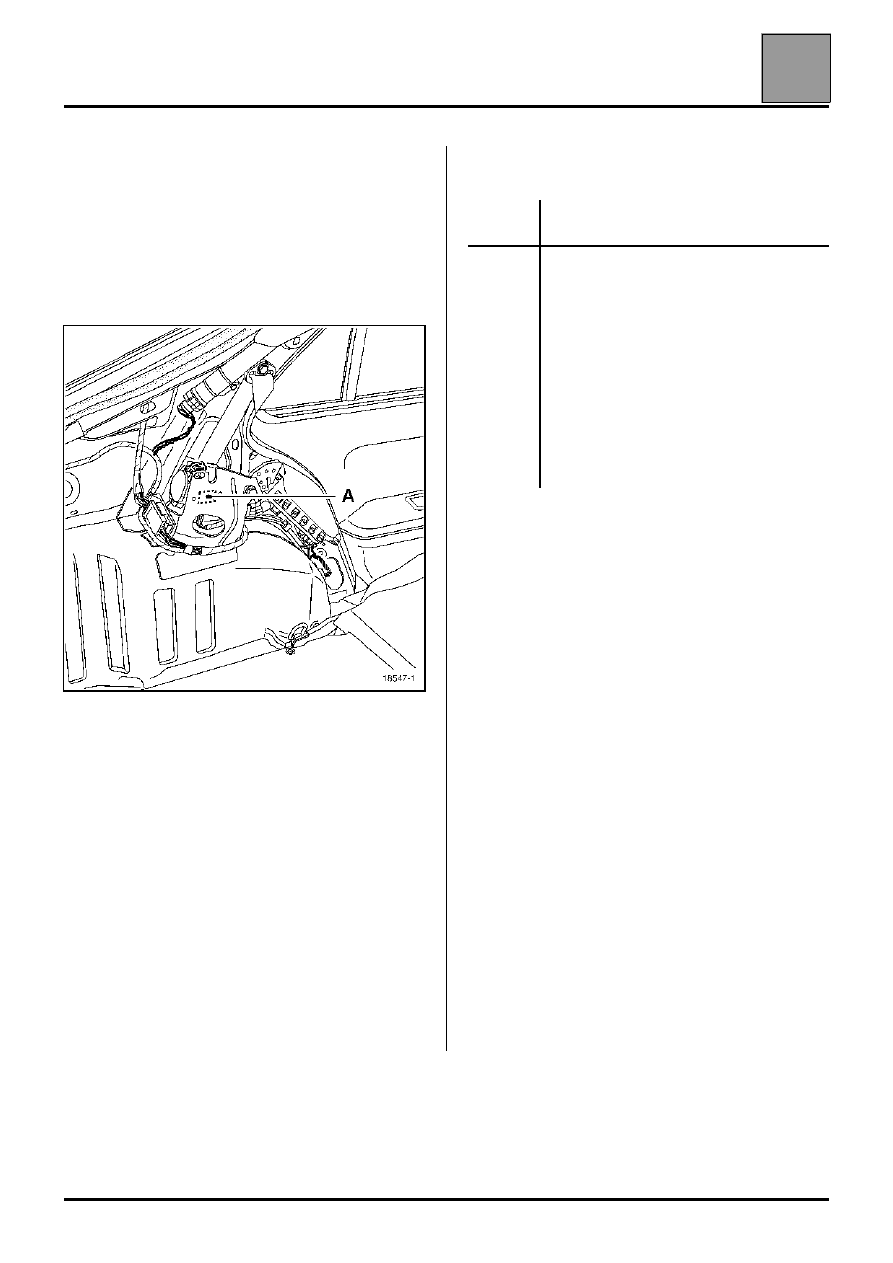

82-14

Охранная сигнализация

ОПИСАНИЕ

На автомобиле проложены провода для установки
охранной сигнализации, рекомендованной к
применению Renault.

Под обивкой, около преднатяжителя левого
заднего ремня безопасности имеется специальный
разъем (A).

ПРИНЦИП ДЕЙСТВИЯ

Блок управления охранной сигнализации соединен
с ЦЭКБ по каналу последовательной передачи
данных.

При отпирании автомобиля с помощью
радиочастотного ПДУ ЦЭКБ выдает сигнал на
отключение охранной сигнализации по
кодированной линии.
Сигнал на включение сигнализации подается
ЦЭКБ в случае:
– запирания посредством радиочастотного ПДУ.
– повторного автоматического запирания.

ЦЭКБ информирует блок управления охранной
сигнализацией о состоянии открывающихся
элементов после запирания с радиочастотного
ПДУ.

ПОДКЛЮЧЕНИЕ

18547-1

Кон-

такт

Назначение

1

"+" после замка зажигания

2

"+" аккумуляторной батареи

3

Управление контрольной лампы
запирания (не используется)

4

Сигнал закрытия капота

5

Датчик объема

6

Датчик объема

7

Кодированная связь с ЦЭКБ

8

Включение указателей поворота

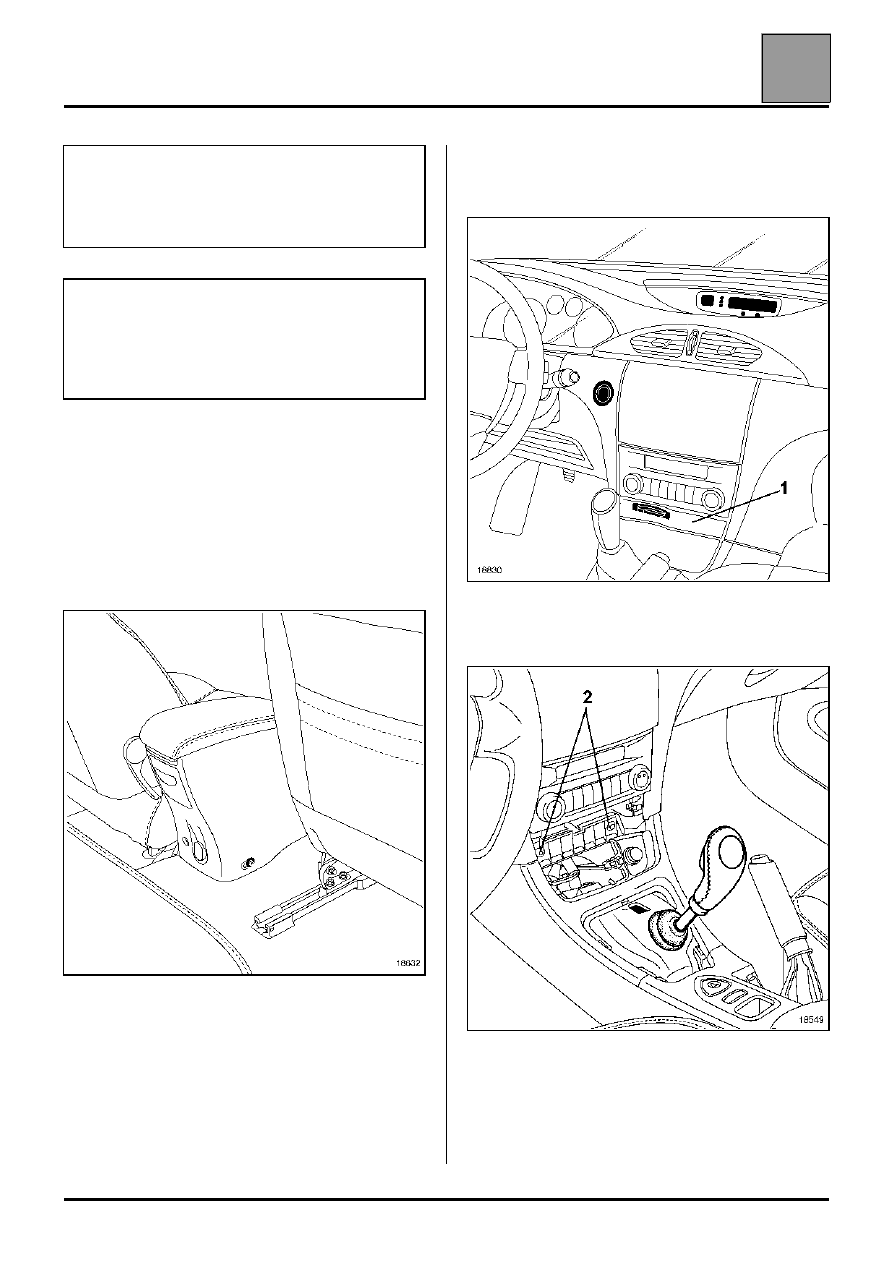

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83

183

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

ПРИМЕЧАНИЕ: При блокировке ЭБУ подушек
безопасности отпирается электрический замок
рулевой колонки.

СНЯТИЕ

Поместите передние сиденья к приборной панели
для отворачивания винтов крепления центральной
консоли,

Поместите сиденья в крайнее заднее положение и
снимите:
– считывающее устройство карт Renault (1),

– винты крепления консоли на приборной панели

(2),

– центральную консоль,
– автомагнитолу (в зависимости от комплектации),
– центральный электронный коммуникационный

блок (в зависимости от комплектации),

– ЭБУ системой отопления и вентиляции (см.

раздел 62).

ВАЖНОЕ ЗАМЕЧАНИЕ: К работам с
системами подушек безопасности и
преднатяжителей ремней безопасности
допускаются только опытные работники,
прошедшие специальную подготовку.

ВНИМАНИЕ: Запрещается проводить какие-
либо работы с пиротехническими системами
(подушки безопасности и преднатяжители
ремней безопасности) вблизи источника
тепла или открытого пламени, так как
существует опасность их срабатывания.

18632

18830

18549

83-1

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83

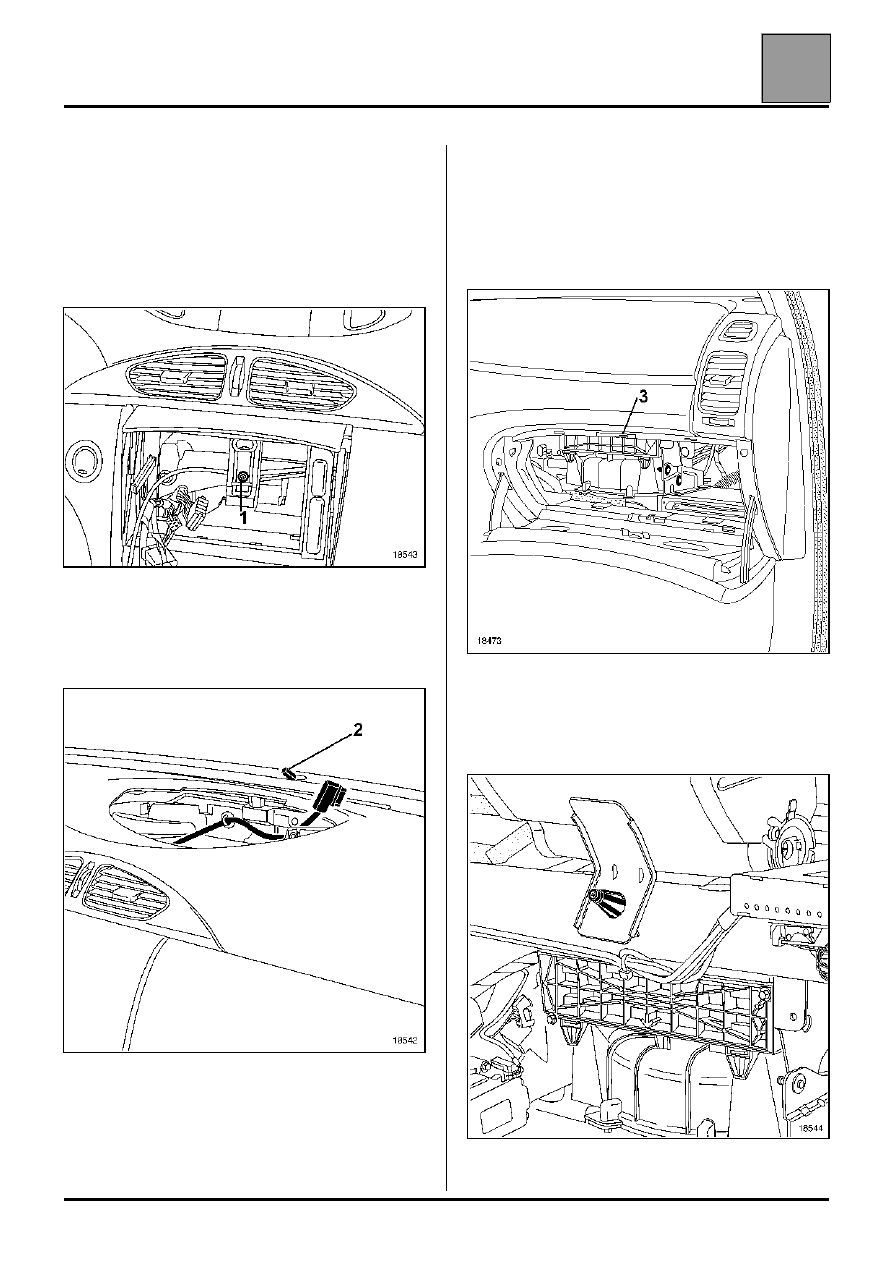

83-2

Особенности на автомобилях с тросовым
приводом заслонок снимите:
– декоративную накладку панели управления,
– винты крепления,
– панель управления;

Снимите:
– болт крепления приборной панели (1),

– вынесенный дисплей автомагнитолы или

монитор системы навигации Carminat (в
зависимости от комплектации), затем
высвободите жгут проводов.

– датчик интенсивности солнечного излучения (2),
– внутреннюю крышку вещевого ящика,

закрепленную одним винтом,

– лампу освещения вещевого ящика, обращая

внимание на стержневой контакт (3),

– лампу освещения пространства под приборной

панелью.

Разожмите зажим крепления подушки
безопасности к балке с помощью ключа на 13 мм
или выверните болт крепления (в зависимости от
комплектации).

ПРИМЕЧАНИЕ: этот держатель необходимо
заменять при каждом снятии.

18543

18542

18473

18544

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83

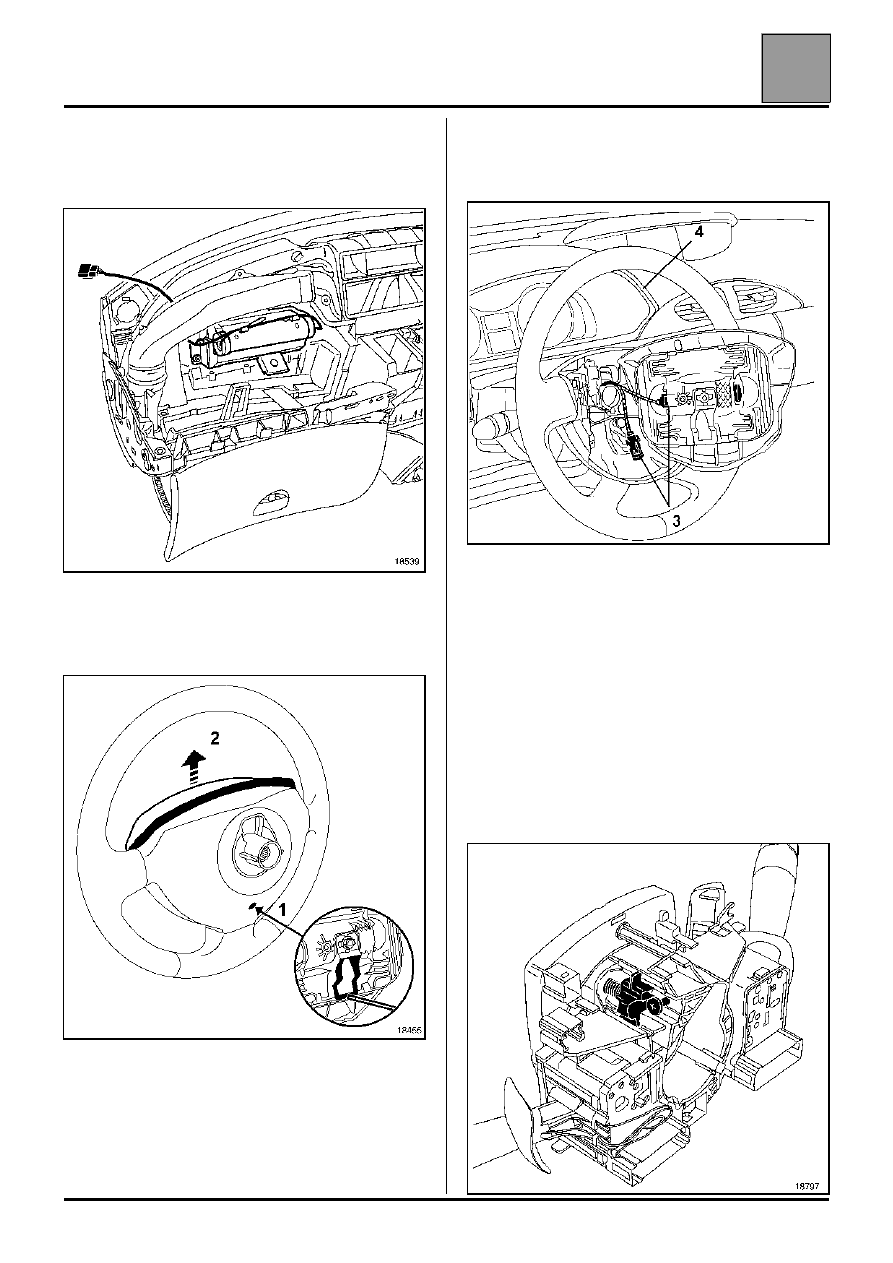

83-3

Отсоедините:
– разъем подушки безопасности пассажира,

расположенный рядом с дополнительной
коробкой с плавкими предохранителями и реле,

– подушку безопасности в рулевом колесе. Для

этого вставьте отвертку в отверстие (1) и выньте
подушку движением вверх (2).

– разъемы подушки безопасности в рулевом

колесе (3) и разъемы кнопок круиз- контроля (в
зависимости от комплектации).

Снимите:
– болт крепления рулевого колеса,

– рулевое колесо после установки колес в

положение прямолинейного движения,

– козырек щитка приборов (4),

– облицовочные кожухи рулевой колонки,

– выключатели.

Разъедините разъемы переключателей

(стеклоочистителей, управления автомагнитолой и

переключателя наружного освещения указателей

поворота и противотуманного света), разъемы

контактного диска (подушки безопасности и круиз-

контроля) и датчика угла поворота рулевого

колеса.

Перед снятием узла контактного диска отметьте

его положение:

– предварительно убедившись, что колеса

установлены в положение прямолинейного

движения,

– убедившись, что метка "0" на контактном диске

располагается напротив указателя.

18539

18455

18797
