Renault Laguna II. Руководство - часть 193

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83

83-4

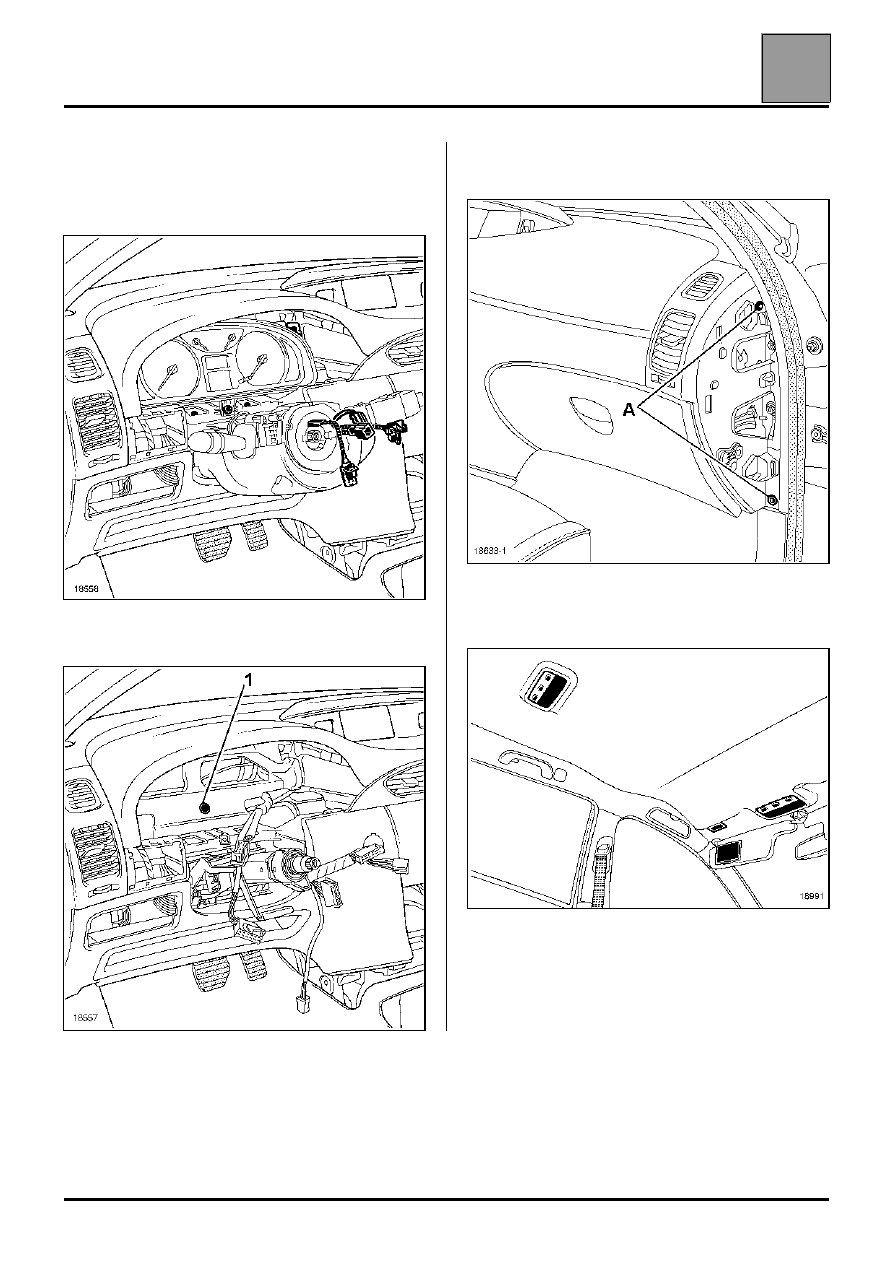

Выверните болт и выведите узел рулевой колонки.

Снимите:
– щиток приборов,

– винт крепления приборной панели (1),

– боковые щитки приборной панели,
– боковые винты крепления (A) приборной панели,

– высокочастотные громкоговорители,
– солнцезащитные козырьки

18558

18557

18991

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83

83-5

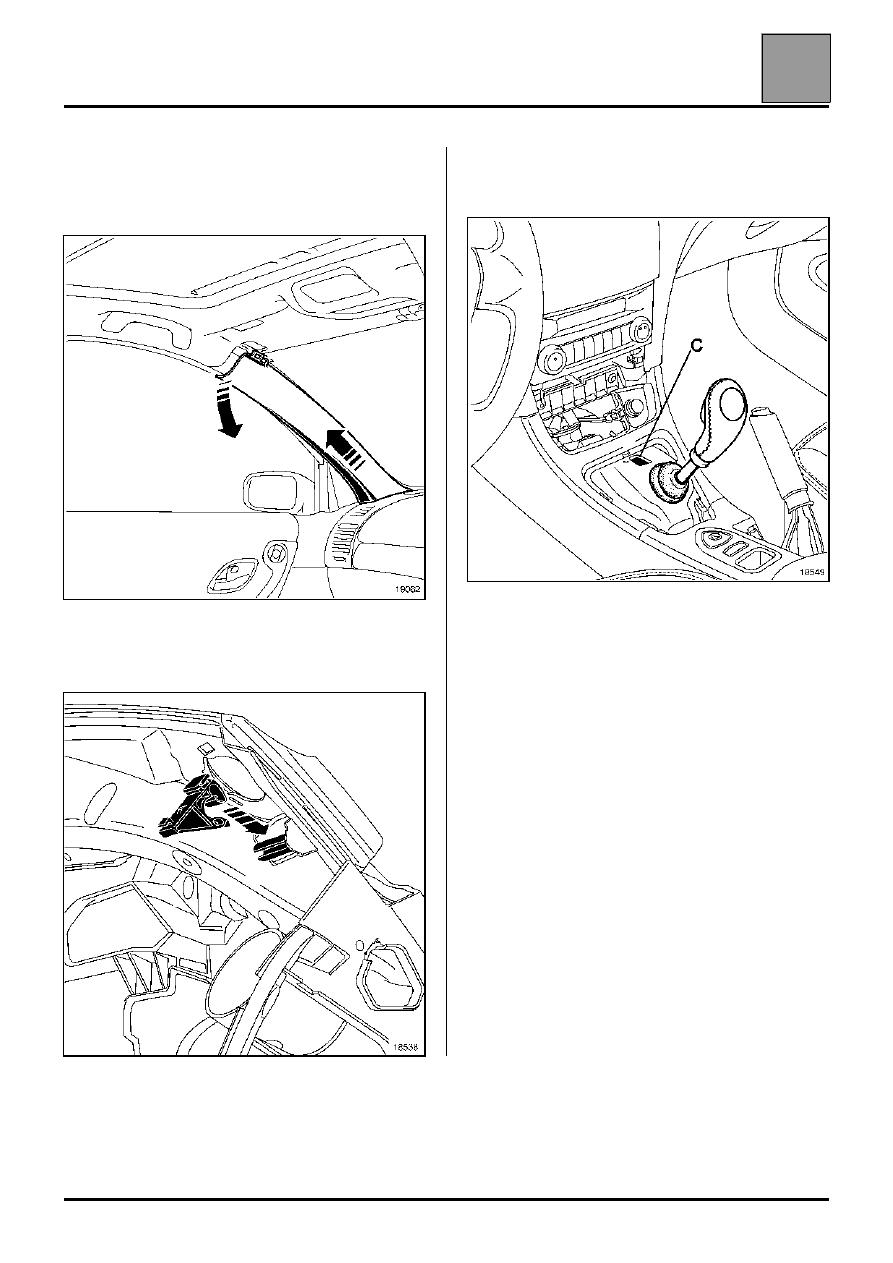

– облицовку стоек ветрового стекла; для этого

достаточно оттянуть часть облицовки, чтобы
нажать на верхнюю защелку, после чего сместить
и снять облицовку.

Отожмите пружинные держатели и снимите
приборную панель.

ПРИМЕЧАНИЕ: перемещать рычаг селектора АКП
можно после нажатия на кнопку (C),
расположенную перед ним.

19062

18538

18549

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83

83-6

УСТАНОВКА

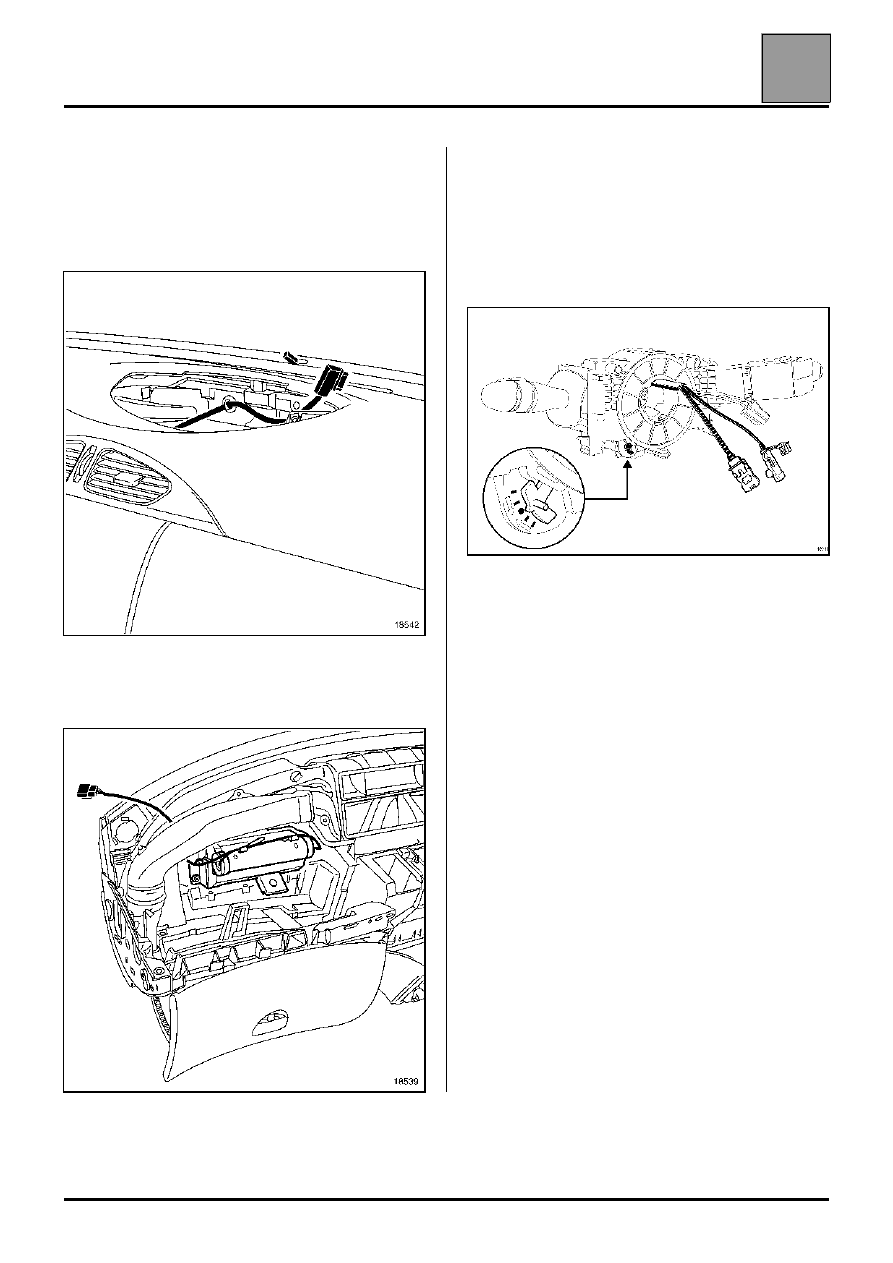

Перед установкой приборной панели уложите и
подсоедините жгуты проводов высокочастотных
громкоговорителей, дисплея и датчика
интенсивности солнечного излучения.

Подсоедините жгут проводов подушки
безопасности пассажира.

Особенности контактного диска

Убедитесь, что колеса установлены в положение
прямолинейного движения.

Проверьте правильность установки контактного
диска, метка "0" контактного диска должна быть
напротив указателя.

18542

18539

18313

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83

83-7

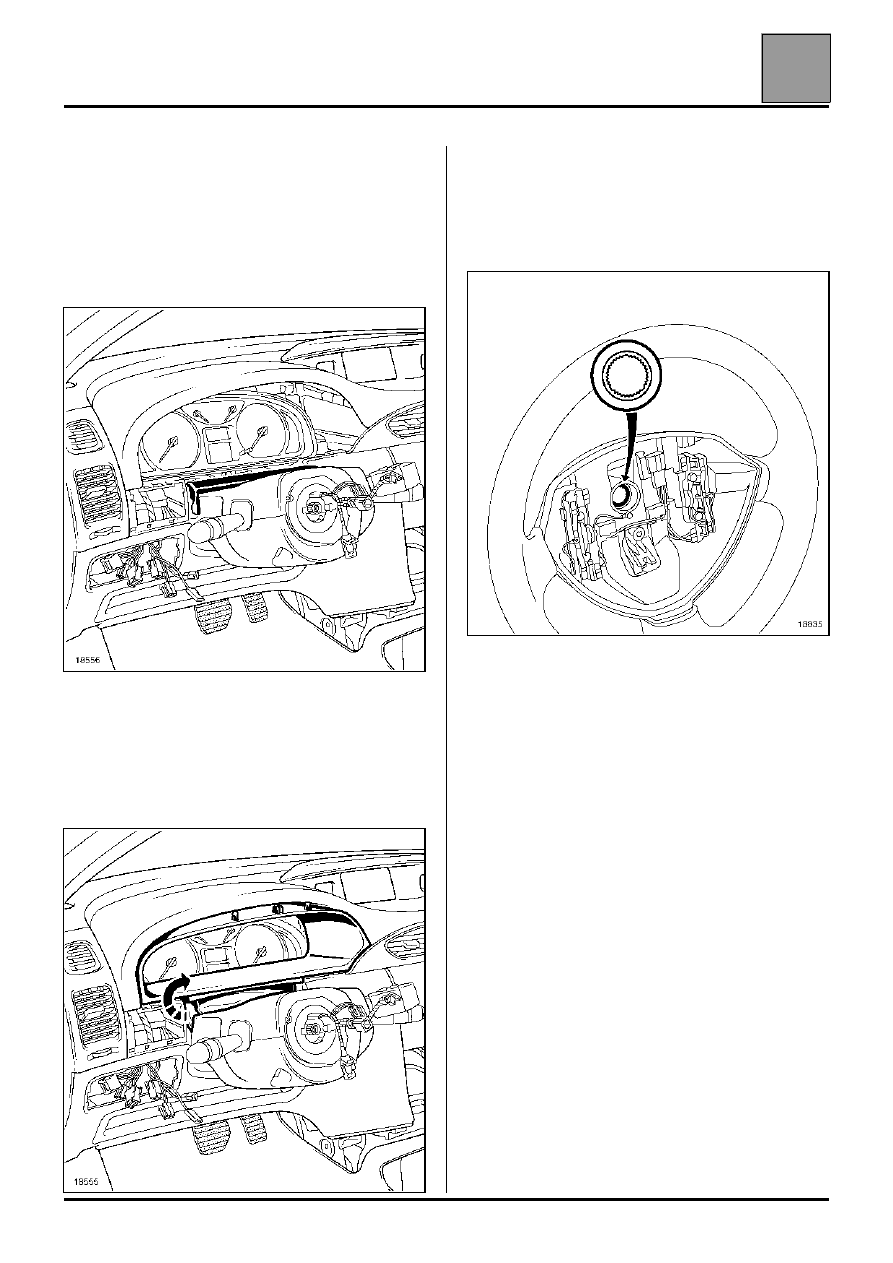

Особенности козырька щитка приборов

Установите щиток приборов и нижний
облицовочный кожух рулевой колонки,

Установите верхний облицовочный кожух,
расположив накладку из кожи, как показано на
рисунке (см. ниже).

Приложите козырек щитка приборов,

Наклейте липкую ленту верхнего облицовочного
кожуха на козырек,

Зафиксируйте козырек на приборной панели.

Особенности рулевого колеса

ВАЖНОЕ ЗАМЕЧАНИЕ: в канавках рулевого
колеса имеются специальные направляющие.
Рулевое колесо должно свободно входить в
канавки. Старайтесь не повредить канавки.

После каждого снятия обязательно замените
болт крепления рулевого колеса и затяните его
моментом (4,4 даНм).

18556

18555

18835
