Renault Laguna II. Руководство - часть 183

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Световой сигнал торможения

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Световой сигнал торможения

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Световой сигнал торможения

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Световой сигнал торможения

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Световой сигнал торможения

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Световой сигнал торможения

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Световой сигнал торможения

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Световой сигнал торможения

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Световой сигнал торможения

81

Световой сигнал торможения

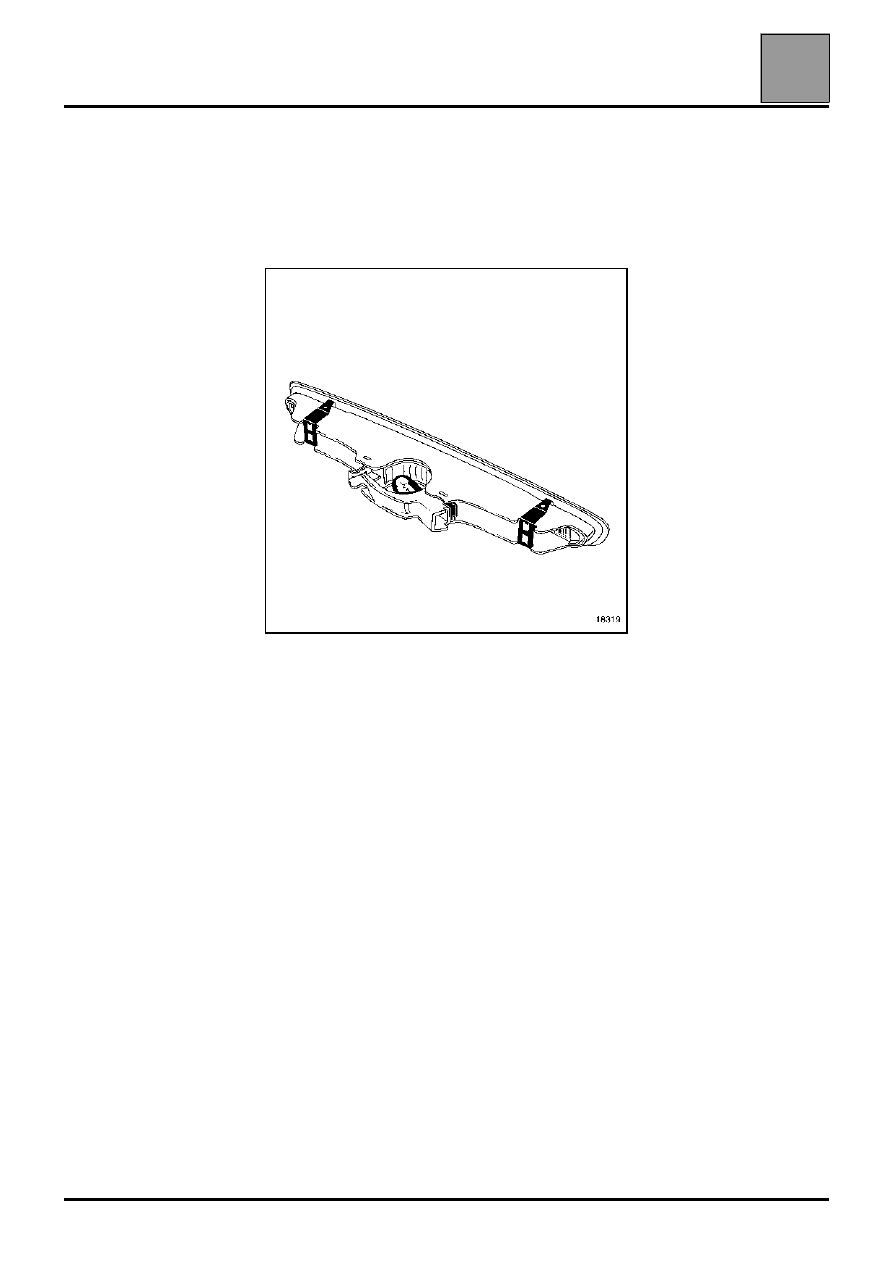

СНЯТИЕ ФОНАРЯ ВЕРХНЕГО СТОП-СИГНАЛА

Для снятия фонаря верхнего стоп-сигнала
необходимо снять обивку двери задка или двери
багажного отеделения (см. раздел "Кузов").

ПРИМЕЧАНИЕ: На автомобилях с кузовом типа
хэтчбек устанавливается фонарь стоп-сигнала с
лампой накаливания. На универсалах применен
фонарь стоп-сигнала со светодиодами.

18319

81-3

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Приборы внутреннего освещения салона

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Приборы внутреннего освещения салона

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Приборы внутреннего освещения салона

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Приборы внутреннего освещения салона

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Приборы внутреннего освещения салона

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Приборы внутреннего освещения салона

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Приборы внутреннего освещения салона

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Приборы внутреннего освещения салона

81

81-4

Приборы внутреннего освещения салона

ОСОБЕННОСТИ

В зависимости от комплектации автомобили могут

быть оснащены:

●

независимыми фонарями освещения нижней

части дверей (загораются при открывании

соответствующей двери);

●

плафонами (передний и задний) с задержкой

срабатывания;

●

фонарями освещения пространства под

приборной панелью и фонарями освещения под

передними сиденьями, включенными в одну

электрическую цепь с плафонами;

●

фонарями освещения багажного отделения;

●

фонарями подсветки зеркала на обоих

солнцезащитных козырьках.

ФУНКЦИОНИРОВАНИЕ ЗАДЕРЖКИ

СРАБАТЫВАНИЯ

Приборы освещения салона (плафоны и фонари в

нише для ног) загораются немедленно по команде

ЦЭКБ:

●

при открывании одной из дверей или багажного

отделения,

●

при разблокировании открывающихся элементов

с ПДУ (или посредством функции "свободные

руки"),

●

при вынимании карты Renault из считывающего

устройства.

В зависимости от ситуации выключение приборов

освещения салона производится ЦЭКБ с

задержкой или без нее:

– выключение без задержки:

●

при запирании открывающихся элементов

посредством ПДУ (открывающиеся элементы

закрыты);

– выключение с задержкой:

●

после закрывания последнего открывающегося

элемента;

●

при разблокировании открывающихся

элементов с ПДУ;

●

при включении зажигания.

ПРИМЕЧАНИЕ: если в течение продолжительного

времени оказывается, что один из открывающихся

элементов не закрыт, а зажигание не включается и

не выключается, то ЦЭКБ инициирует выключение

приборов освещения салона по истечении

примерно 15 минут.

ПЛАФОНЫ ОСВЕЩЕНИЯ САЛОНА

В зависимости от расположения плафона и

комплектации автомобиля узел может включать:

●

один выключатель центрального плафона;

●

выключатель центрального плафона и фонарь

индивидуального освещения;

●

выключатель центрального плафона и два

фонаря индивидуального освещения;

●

выключатель центрального плафона с

регулятором яркости и два фонаря

индивидуального освещения.

СНЯТИЕ/УСТАНОВКА

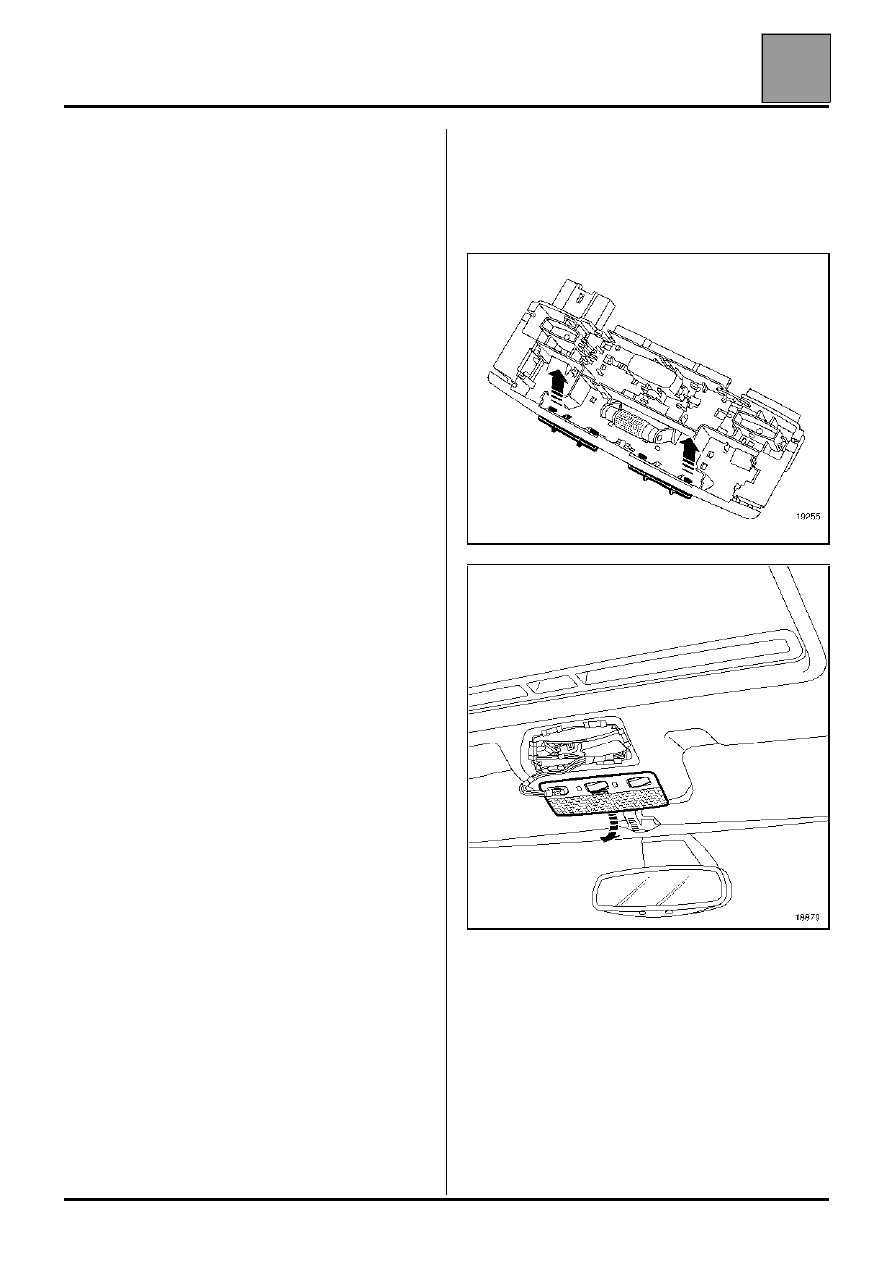

Для снятия потолочного плафона:

●

отсоедините рассеиватель;

●

потяните за фиксаторы;

●

извлеките разъем, повернув его.

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Приборы внутреннего освещения салона

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Приборы внутреннего освещения салона

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Приборы внутреннего освещения салона

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Приборы внутреннего освещения салона

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Приборы внутреннего освещения салона

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Приборы внутреннего освещения салона

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Приборы внутреннего освещения салона

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Приборы внутреннего освещения салона

81

81-5

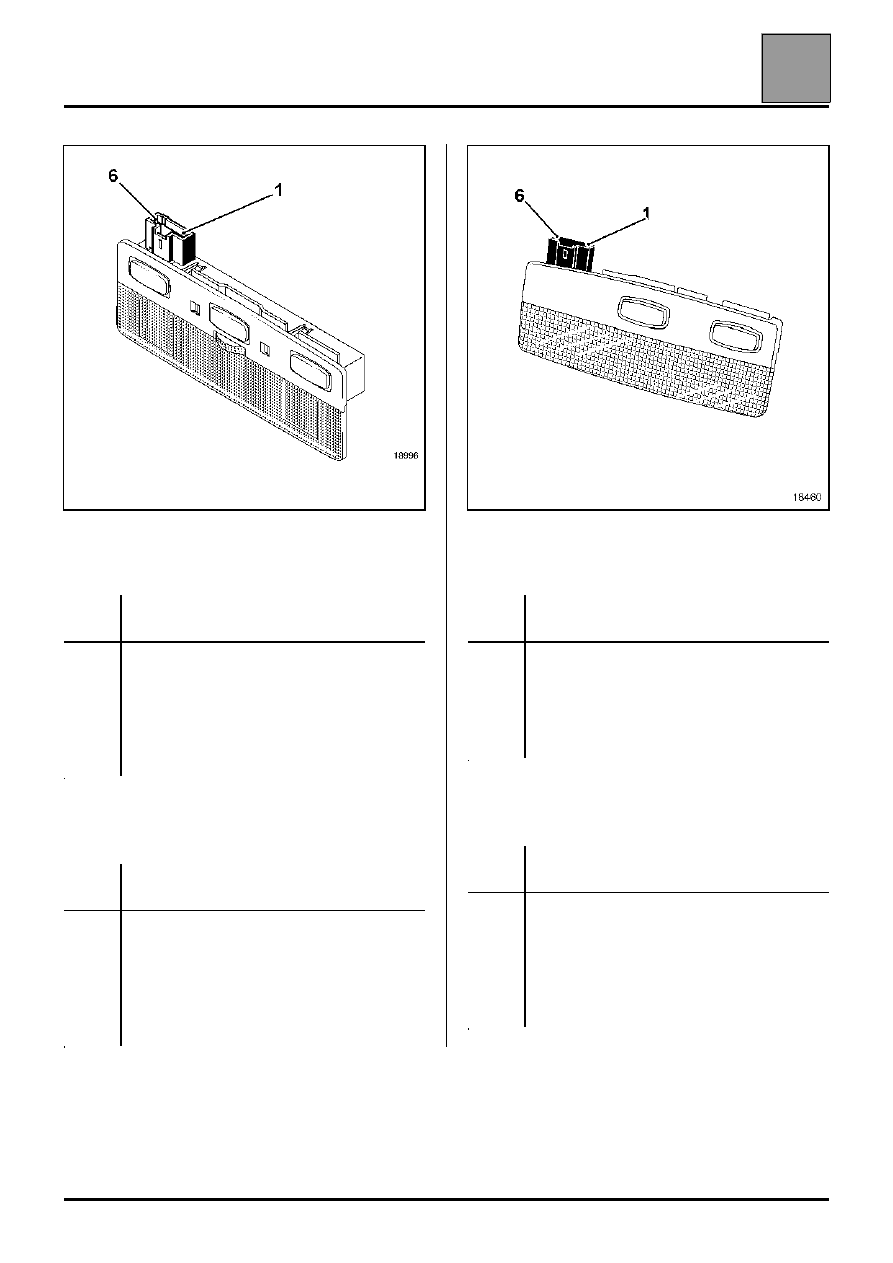

ЦЕНТРАЛЬНЫЙ ПЛАФОН на моделях в базовой
комплектации (две клавиши)

ЦЕНТРАЛЬНЫЙ ПЛАФОН на моделях в полной
комплектации (четыре органа управления)

ЗАДНИЙ ПЛАФОН на моделях в базовой
комплектации (один выключатель)

ЗАДНИЙ ПЛАФОН на моделях в полной
комплектации (три органа управления)

Кон-

такт

Назначение

1
2

3
4
5
6

Не используется
Сигнал ЦЭКБ (открывание двери)
Связь с задним плафоном
"+" освещение (в зависимости от
комплектации)
"+" постоянный
Масса

Кон-

такт

Назначение

1
2
3

4
5
6

Не используется
Сигнал ЦЭКБ (открывание двери)
Связь с задним плафоном (реостат
освещения)
"+" освещение
"+" постоянный
Масса

18460

Кон-

такт

Назначение

1
2
3
4
5
6

Не используется
Сигнал ЦЭКБ (открывание двери)
Связь с передним плафоном
Не используется
Не используется
Масса

Кон-

такт

Назначение

1
2
3

4
5
6

Не используется
Сигнал ЦЭКБ (открывание двери)
Связь с передним плафоном (реостат
освещения)
"+" освещение
"+" постоянный
Масса

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Фонарь освещения пространства под приборной панелью

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Фонарь освещения пространства под приборной панелью

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Фонарь освещения пространства под приборной панелью

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Фонарь освещения пространства под приборной панелью

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Фонарь освещения пространства под приборной панелью

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Фонарь освещения пространства под приборной панелью

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Фонарь освещения пространства под приборной панелью

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Фонарь освещения пространства под приборной панелью

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Фонарь освещения пространства под приборной панелью

81

Фонарь освещения пространства под приборной панелью

Автомобили оснащены фонарями освещения
пространства под приборной панелью и фонарями
освещения пространства под передними
сиденьями, включенными в одну электрическую

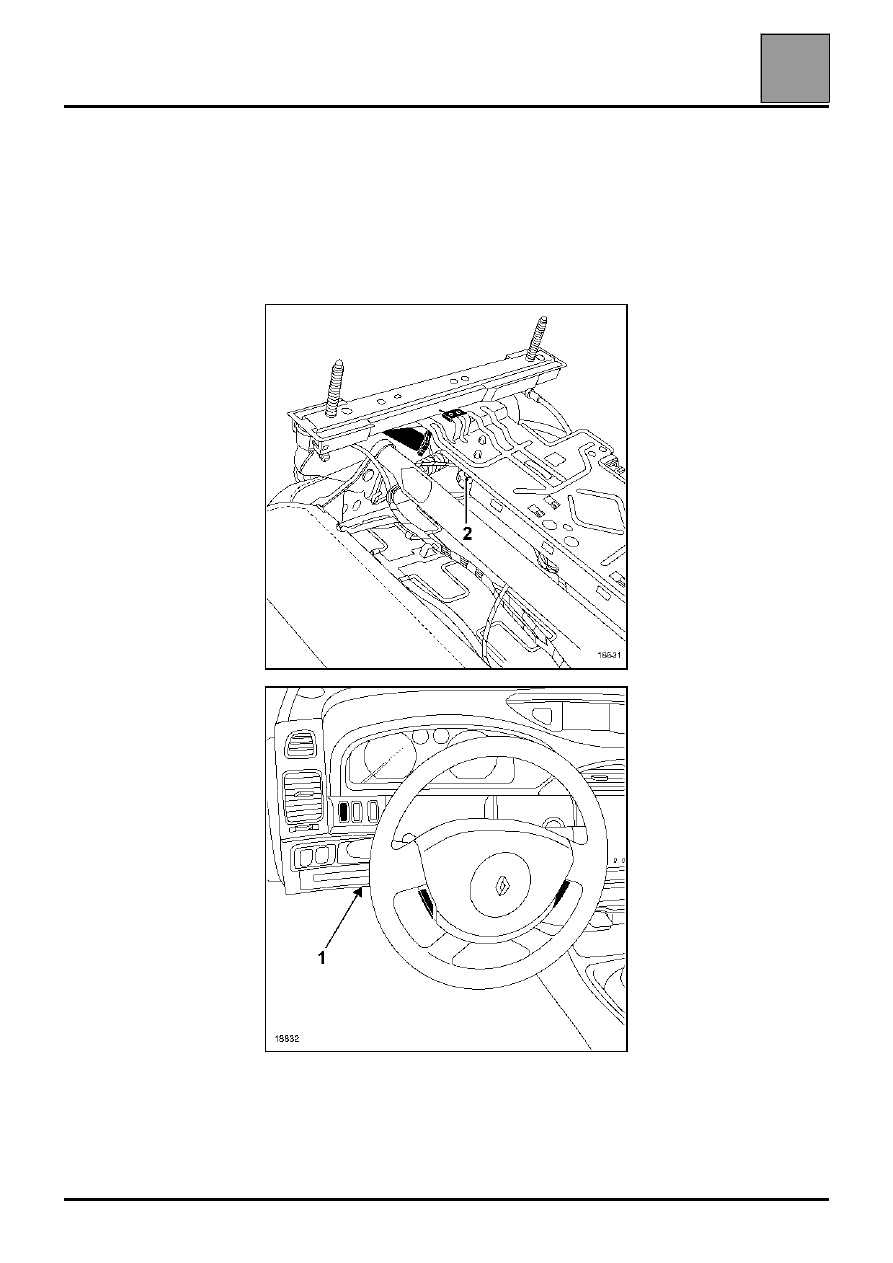

цепь с плафоном. Они расположены:

●

под вещевым ящиком (со стороны пассажира),

●

под рулевым колесом (1),

●

под передними сиденьями (2) (в зависимости от
комплектации).

Эти лампы загораются по команде ЦЭКБ:

●

при разблокировании дверей с ПДУ или
посредством функции "свободные руки",

●

при открывании одной из дверей,

●

при вынимании карты Renault из считывающего
устройства.

18631

18832

81-6
