Renault Laguna II. Руководство - часть 184

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Фонарь освещения нижней части двери

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Фонарь освещения нижней части двери

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Фонарь освещения нижней части двери

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Фонарь освещения нижней части двери

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Фонарь освещения нижней части двери

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Фонарь освещения нижней части двери

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Фонарь освещения нижней части двери

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Фонарь освещения нижней части двери

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Фонарь освещения нижней части двери

81

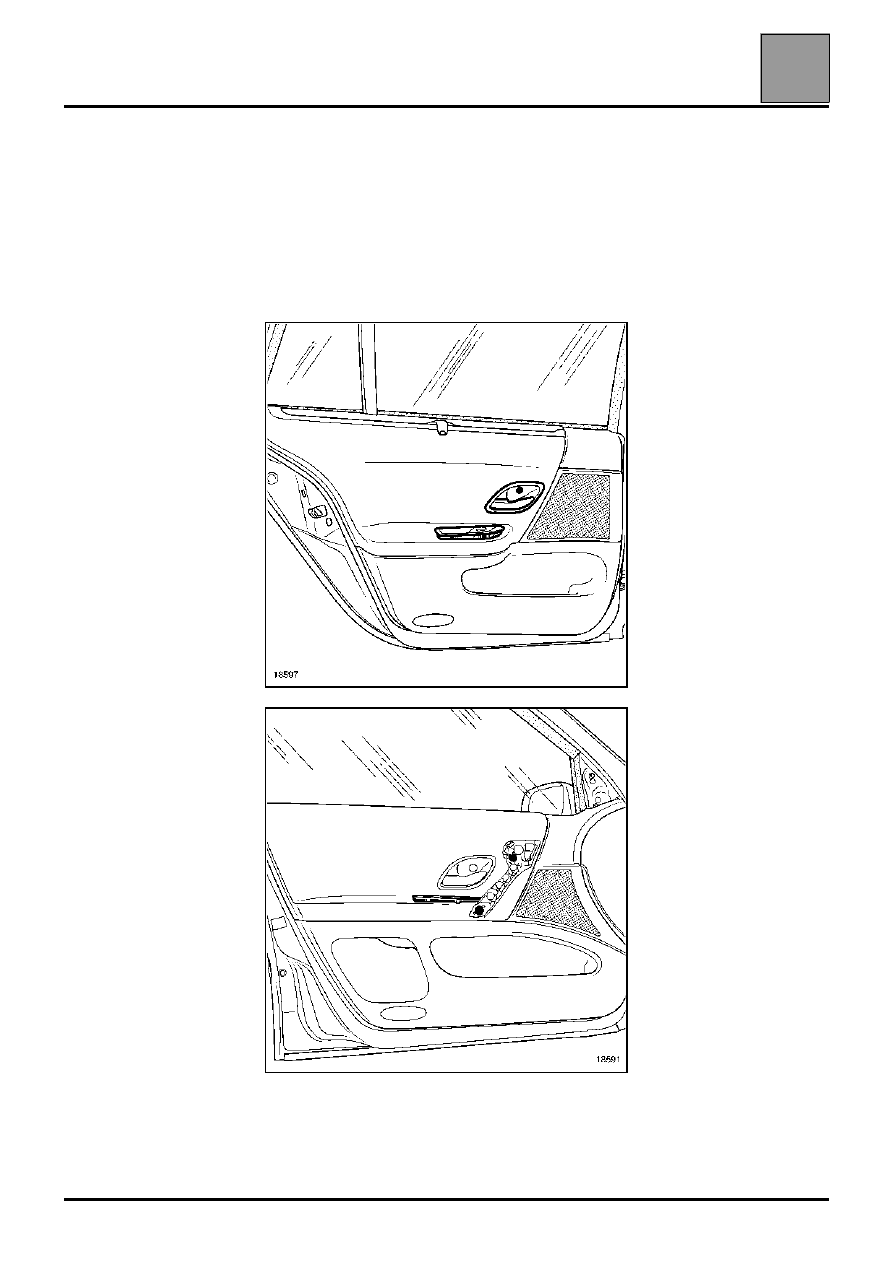

Фонарь освещения нижней части двери

На дверях имеются независимые фонари
освещения, включаемые ЦЭКБС при открывании
двери. При этом загорается только фонарь на
соответствующей двери.

ПРИМЕЧАНИЕ: для замены лампы или снятия
фонаря необходимо частично снять обивку двери
(см. раздел "Кузов").

18597

18591

81-7

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Фонарь освещения вещевого ящика

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Фонарь освещения вещевого ящика

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Фонарь освещения вещевого ящика

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Фонарь освещения вещевого ящика

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Фонарь освещения вещевого ящика

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Фонарь освещения вещевого ящика

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Фонарь освещения вещевого ящика

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Фонарь освещения вещевого ящика

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Фонарь освещения вещевого ящика

81

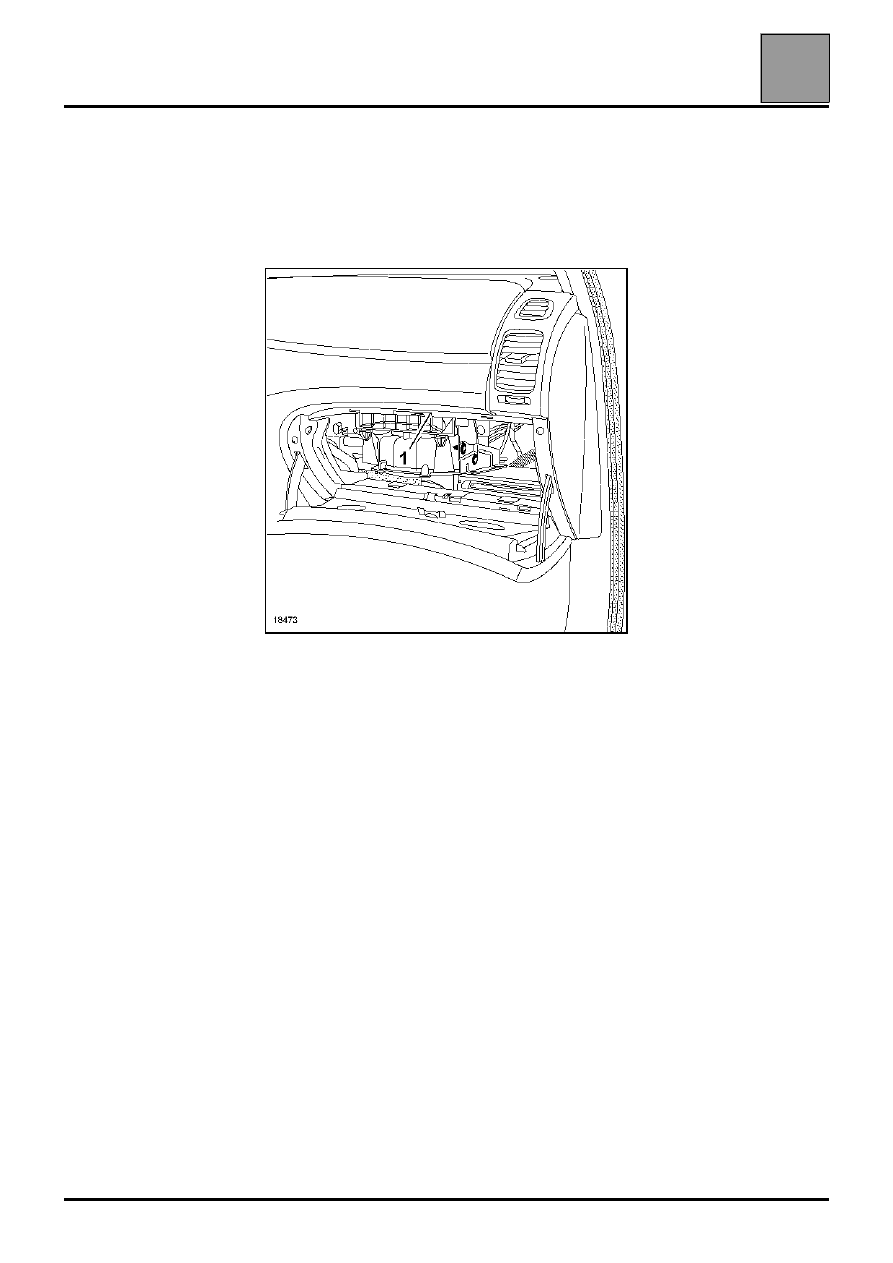

Фонарь освещения вещевого ящика

СНЯТИЕ/УСТАНОВКА

Для снятия фонаря освещения вещевого ящика (1)
снимите основание, закрепленное одним винтом.
Отсоедините фонарь, нажав на фиксатор.

18473

81-8

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Фонарь подсветки зеркала

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Фонарь подсветки зеркала

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Фонарь подсветки зеркала

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Фонарь подсветки зеркала

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Фонарь подсветки зеркала

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Фонарь подсветки зеркала

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Фонарь подсветки зеркала

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Фонарь подсветки зеркала

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Фонарь подсветки зеркала

81

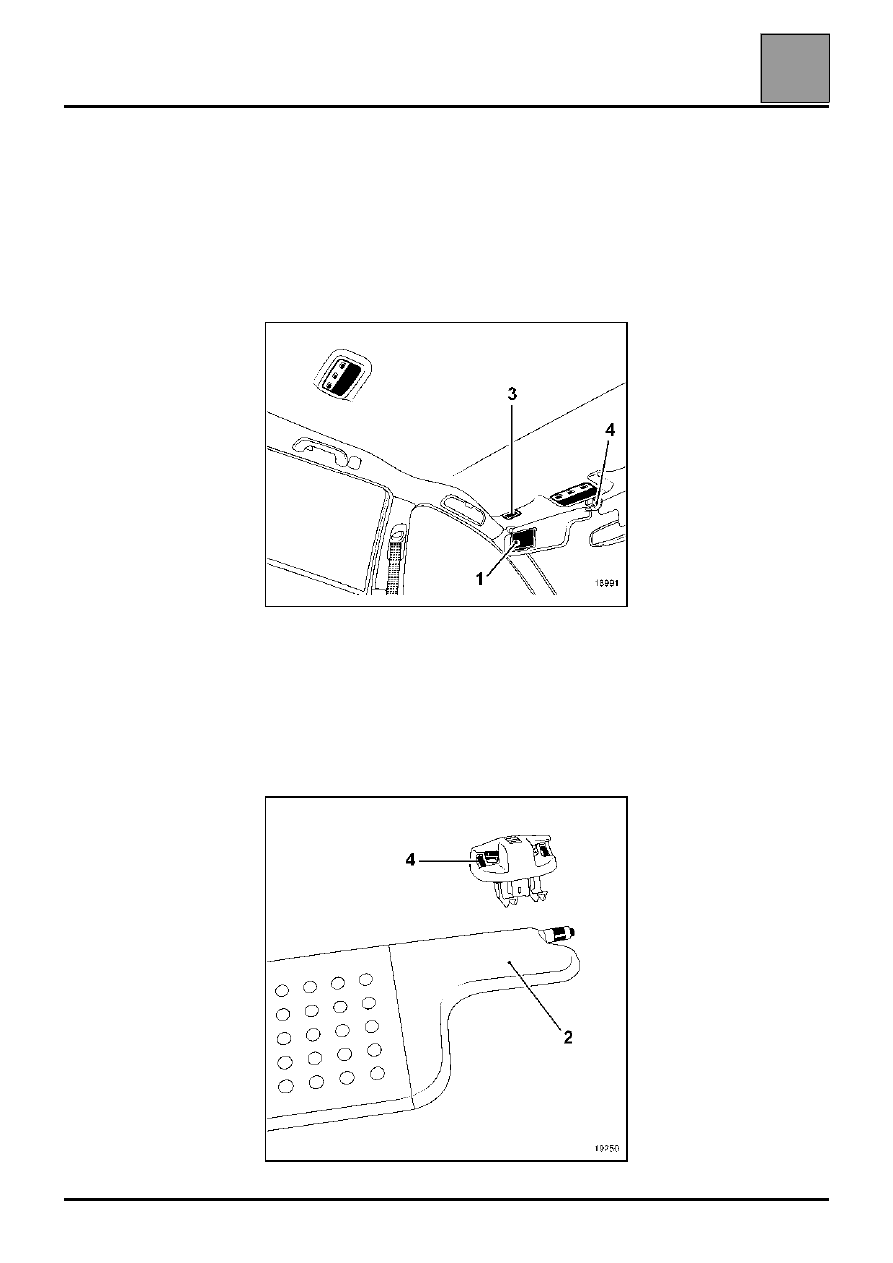

Фонарь подсветки зеркала

В зависимости от комплектации зеркала могут
быть оснащены фонарями подсветки,
установленными в обивке крыши.

Выключатель расположен на крышке (1) зеркала в
солнцезащитном козырьке (2). Питание подается к
фонарю (3) через центральное крепление (4)
солнцезащитного козырька.

ПРИМЕЧАНИЕ: работу выключателя можно
проверить через контакты крепления:

●

крышка зеркала закрыта (выключатель
разомкнут) = фонарь не горит = сопротивление
равно бесконечности,

●

крышка зеркала открыта (выключатель замкнут) =
фонарь горит = сопротивление равно нулю,

81-9

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Коробка с плавкими предохранителями и реле

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Коробка с плавкими предохранителями и реле

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Коробка с плавкими предохранителями и реле

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Коробка с плавкими предохранителями и реле

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Коробка с плавкими предохранителями и реле

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Коробка с плавкими предохранителями и реле

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Коробка с плавкими предохранителями и реле

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Коробка с плавкими предохранителями и реле

81

81-10

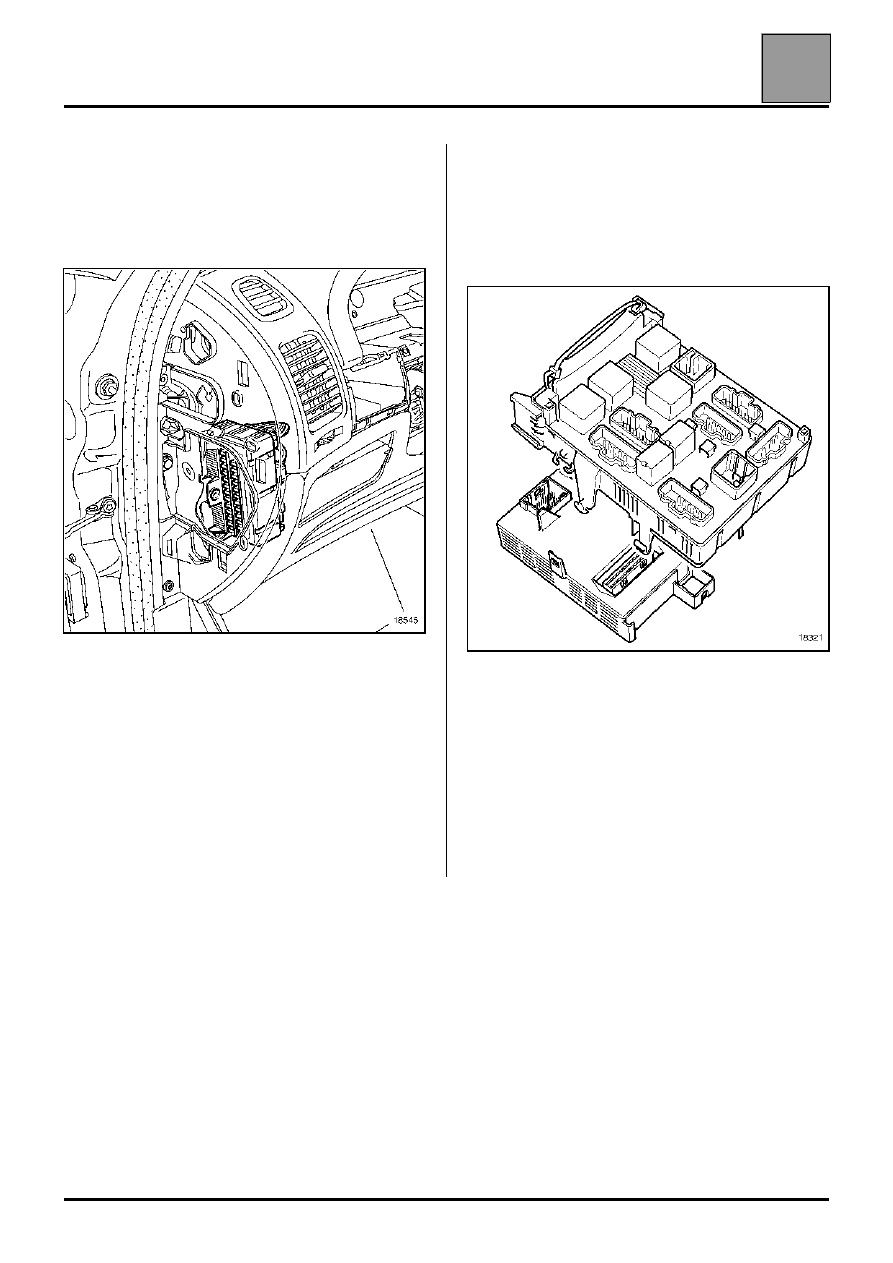

Коробка с плавкими предохранителями и реле

ОПИСАНИЕ

Коробка с плавкими предохранителями и реле
установлена на ЦЭКБ, расположенном в
приборной панели со стороны водителя.

В зависимости от комплектации на автомобиле
могут быть установлены коробки с плавкими
предохранителями и реле двух вариантов:

●

вариант для моделей в базовой комплектации

●

вариант для моделей в полной комплектации

ПРИМЕЧАНИЯ: в запасные части поставляется
только коробка с плавкими предохранителями и
реле для моделей в полной комплектации.
Данная коробка может устанавливаться вместо
коробки для моделей в базовой комплектации.

При замене коробки с плавкими предохранителями
и реле количество и расположение
предохранителей и перемычек зависит от
комплектации автомобиля. Обязательно обратите
внимание на правильность их расположения на
новом блоке.

18545

18321
