80-20

Ксеноновые фары

ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ

ВНИМАНИЕ: Ксеноновые лампы загораются при
подаче напряжения 20 000 В и работают при
переменном напряжении 85 В.

Поэтому перед снятием необходимо отсоединить
блок-фару и подождать, пока ЭБУ остынет.

Запрещается включать лампу, если она не
установлена в блок-фару (это опасно для зрения).

СНЯТИЕ

Снимите фару.

Чтобы не поцарапать фару, положите ее на чистый
кусок ткани.

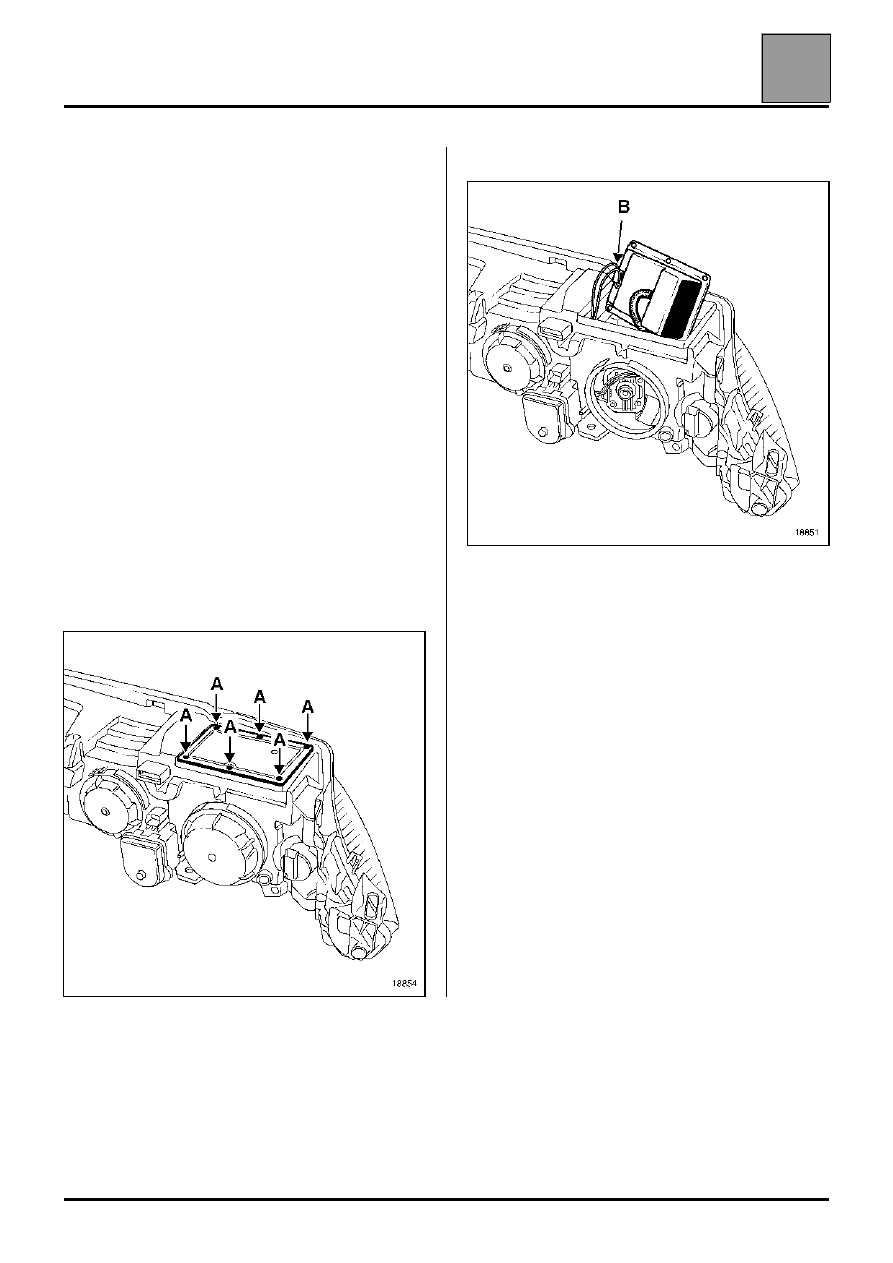

Разъедините разъем лампы, повернув его на
четверть оборота против часовой стрелки.

Выверните винты (A) с крестообразным шлицем и
стопорящим выступом.

Отсоедините провод питания от ЭБУ (B).

УСТАНОВКА

После каждого снятия ЭБУ обязательно замените
его уплотнитель.

Соблюдайте момент затяжки винтов крепления
ЭБУ (1,3 Нм).

Обратите внимание на правильную укладку
проводов высокого напряжения.

ВАЖНО: после снятия ЭБУ необходимо
произвести инициализацию системы и регулировку
фар (см. раздел "Инициализация").

18854

18851

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Ксеноновые фары

80

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Ксеноновые фары

80

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Ксеноновые фары

80

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Ксеноновые фары

80

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Ксеноновые фары

80

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Ксеноновые фары

80

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Ксеноновые фары

80

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Ксеноновые фары

80

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Ксеноновые фары

80

80-21

Ксеноновые фары

ИНИЦИАЛИЗАЦИЯ СИСТЕМЫ И РЕГУЛИРОВКА
ФАР

Данная процедура должна выполняться каждый
раз после работ с фарой, датчиком или ходовой
частью.

Поставьте автомобиль на ровную горизонтальную
площадку.

ВАЖНОЕ ЗАМЕЧАНИЕ: не затягивайте
стояночный тормоз.

Убедитесь в том, что автомобиль не нагружен и
заправлен топливом. Не садитесь в автомобиль во
время выполнения работ.

Проверьте давление воздуха в шинах и откройте
капот.

Подсоедините диагностические приборы и
убедитесь в отсутствии неисправностей.

Включите зажигание, ближний свет, выберите ЭБУ
и подтвердите выбор.

Подайте команду: "AC 010: Настройка ЭБУ".

ПРИМЕЧАНИЕ:

Можно проверить, инициализирована ли система:
– Значение переднего датчика, соответствующее

параметру "PR017: высота передней части
кузова" должно быть идентично
первоначальному значению высоты передней
части кузова (PR004),

– Значение заднего датчика, соответствующее

параметру "PR018: высота задней части
кузова" должно быть идентично
первоначальному значению высоты задней части
кузова (PR005),

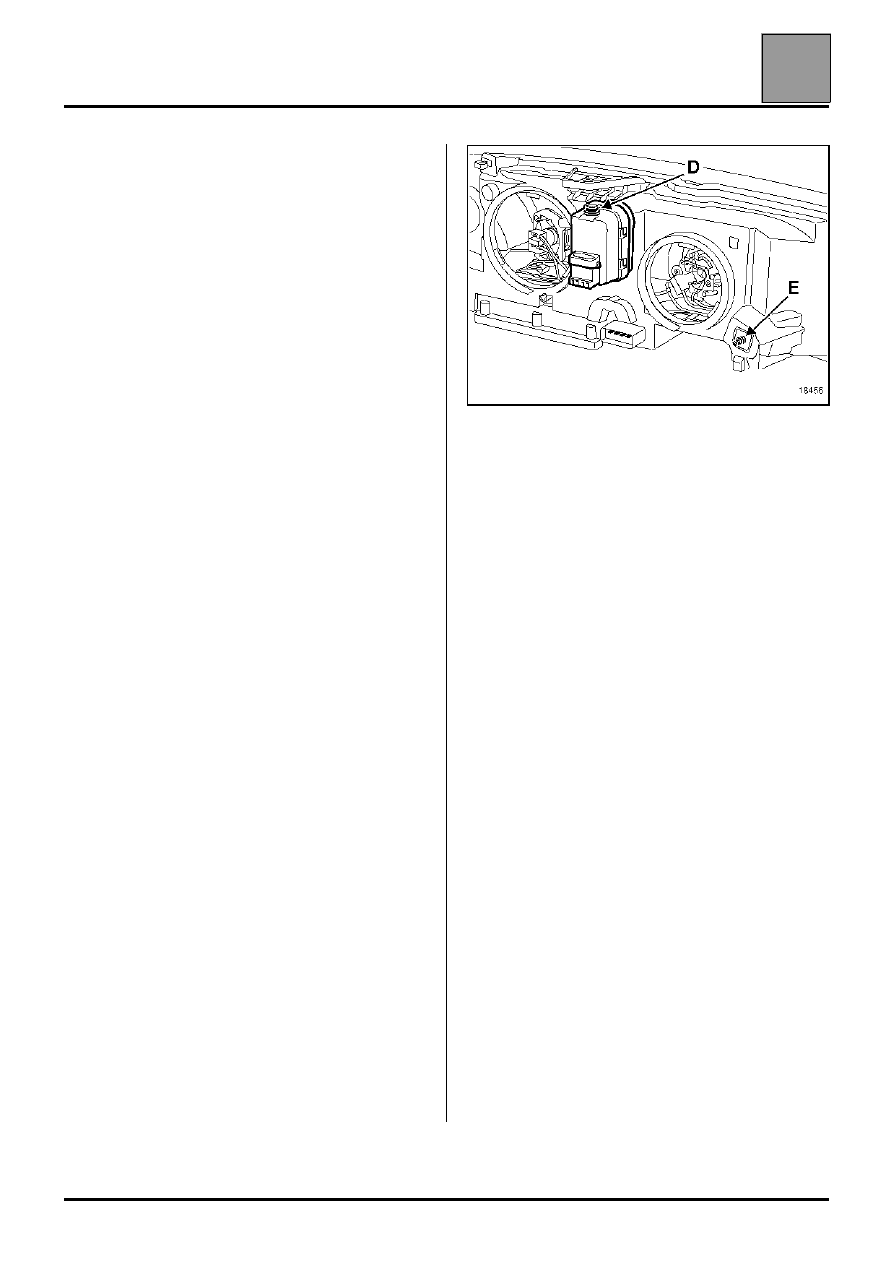

Не выключая зажигание, с помощью
приспособления для регулировки фар произведите
регулировку пучок света фары в вертикальной
плоскости винтом (D) и в горизонтальной плоскости
винтом (E).

ВАЖНОЕ ЗАМЕЧАНИЕ: высота кузова не должна
изменяться в течение времени между
инициализацией и регулировкой фар. Эти две
операции неотделимы друг от друга.

ВАЖНО: инициализация системы невозможна:
– если сигнал скорости автомобиля отсутствует

или не равен нулю;

– если положение датчика за пределами допуска;
– если конфигурирование ЭБУ выполнено

неправильно.

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Задние фонари

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Задние фонари

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Задние фонари

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Задние фонари

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Задние фонари

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Задние фонари

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Задние фонари

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Задние фонари

81

ХЭТЧБЕК

181

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Задние фонари

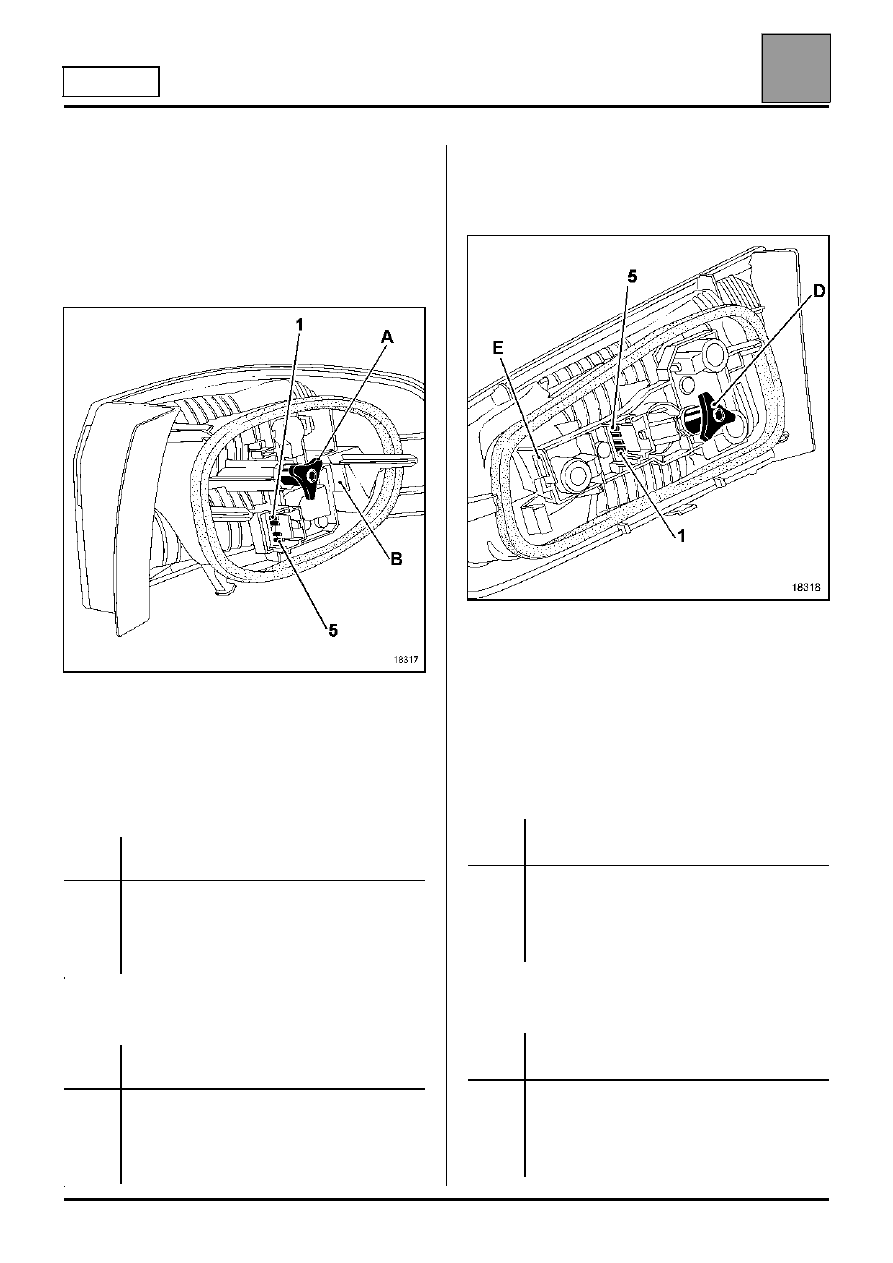

На автомобилях c кузовом типа хэтчбек задние
фонари разделены на две части, один фонарь
расположен на крыле, а другой на двери задка.

СНЯТИЕ ФОНАРЕЙ НА КРЫЛЬЯХ

Снимите задний стопор (A).
Выньте фонарь и отсоедините разъем.

Для доступа к лампам отсоедините
ламподержатель, отжав пружинную защелку (B).

ПОДКЛЮЧЕНИЕ

Колодка фонаря на левом заднем крыле

Колодка фонаря на правом заднем крыле

СНЯТИЕ ФОНАРЕЙ НА КРЫШКЕ БАГАЖНИКА

Снимите задний стопор (D).
Выньте фонарь и отсоедините разъем.

Для доступа к лампам отсоедините
ламподержатель, отжав пружинную защелку (E).

ПРИМЕЧАНИЕ: на некоторых моделях вместо
стопора (D) используется болт и гайка.

ПОДКЛЮЧЕНИЕ

Колодка фонаря на левой стороне двери задка

Колодка фонаря на правой стороне двери задка

18317

Кон-

такт

Назначение

1
2
3
4
5

Указатель поворота
Масса
Не используется
Габаритный огонь
Стоп-сигнал

Кон-

такт

Назначение

1
2
3
4
5

Габаритный огонь
Стоп-сигнал
Не используется
Масса
Указатель поворота

18318

Кон-

такт

Назначение

1
2
3
4
5

Масса
Противотуманный фонарь
Фонарь заднего хода
Габаритный огонь
Не используется

Кон-

такт

Назначение

1
2
3
4
5

Не используется
Габаритный огонь
Фонарь заднего хода
Противотуманный фонарь
Масса

81-1

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Задние фонари

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Задние фонари

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Задние фонари

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Задние фонари

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Задние фонари

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Задние фонари

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Задние фонари

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Задние фонари

81

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Задние фонари

81

81-2

УНИВЕРСАЛ

181

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Задние фонари

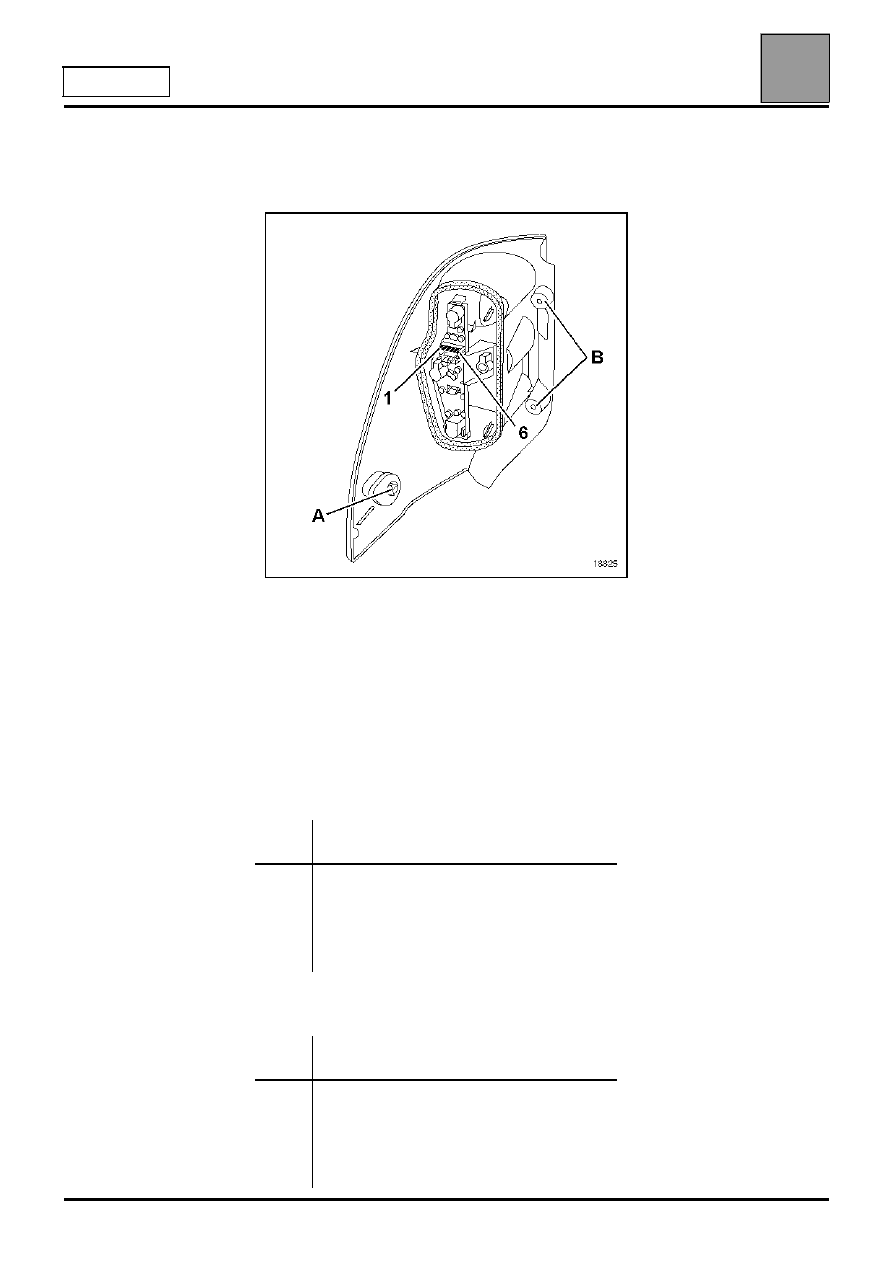

СНЯТИЕ ФОНАРЯ НА КРЫЛЕ

Для снятия задних фонарей снимать бампер не
требуется.

УСТАНОВКА

Установите фонарь на место.

Затяните крепление на крыле (A), а затем

крепления со стороны двери багажного отделения

(B).

ПОДКЛЮЧЕНИЕ

Колодка правого заднего фонаря

Колодки левого заднего фонаря

18825

Кон-

такт

Назначение

1

2

3

4

5

6

Указатель поворота

Противотуманный фонарь

Габаритный огонь

Стоп-сигнал

Масса

Фонарь заднего хода

Кон-

такт

Назначение

1

2

3

4

5

6

Фонарь заднего хода

Масса

Габаритный огонь

Стоп-сигнал

Противотуманный фонарь

Указатель поворота
