ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Ксеноновые фары

80

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Ксеноновые фары

80

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Ксеноновые фары

80

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Ксеноновые фары

80

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Ксеноновые фары

80

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Ксеноновые фары

80

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Ксеноновые фары

80

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Ксеноновые фары

80

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Ксеноновые фары

80

80-16

Ксеноновые фары

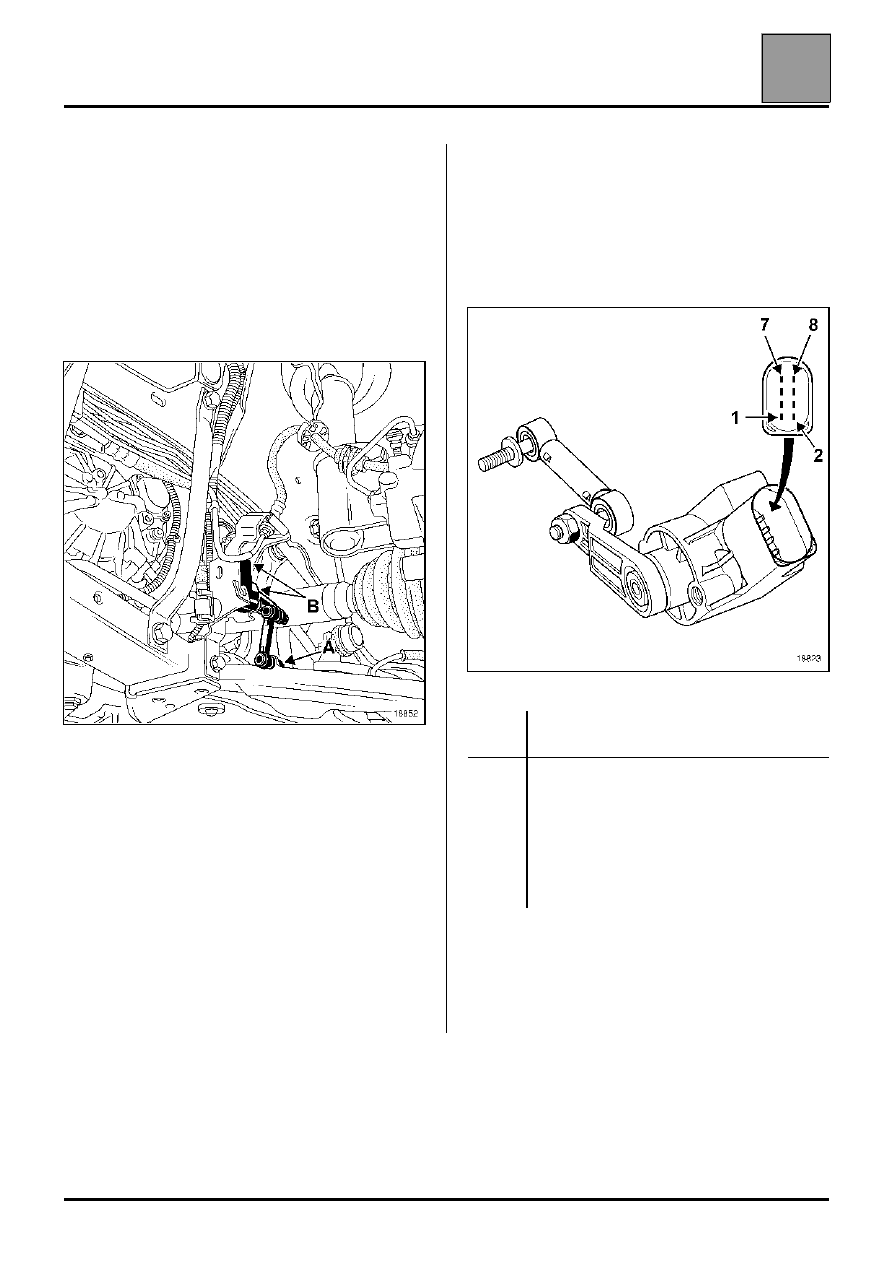

ПЕРЕДНИЙ ДАТЧИК / ЭБУ

СНЯТИЕ

Снимите левое переднее колесо.

Отсоедините шаровый шарнир (A), соединенный с
нижним треугольным рычагом подвески, и
выверните болты крепления (B).

Разъедините разъем и снимите датчик.

УСТАНОВКА

ВАЖНОЕ ЗАМЕЧАНИЕ После установки
переднего датчика/ЭБУ необходимо произвести
инициализацию системы и регулировку фар (см.
раздел "Инициализация").

Подключение

ВАЖНОЕ ЗАМЕЧАНИЕ После замены переднего
датчика/ЭБУ необходимо выполнить
конфигурирование типа автомобиля с помощью
диагностического прибора и произвести
инициализацию системы.

18852

18823

Кон-

такт

Назначение

1
2
3
4
5
6
7
8

Масса
Питание
Сигнал заднего датчика
Сигнал скорости движения автомобиля
Диагностическая линия
Сигнал включения ближнего света фары
Регулировка ближнего света фар
Питание заднего датчика

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Ксеноновые фары

80

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Ксеноновые фары

80

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Ксеноновые фары

80

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Ксеноновые фары

80

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Ксеноновые фары

80

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Ксеноновые фары

80

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Ксеноновые фары

80

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Ксеноновые фары

80

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Ксеноновые фары

80

80-17

Ксеноновые фары

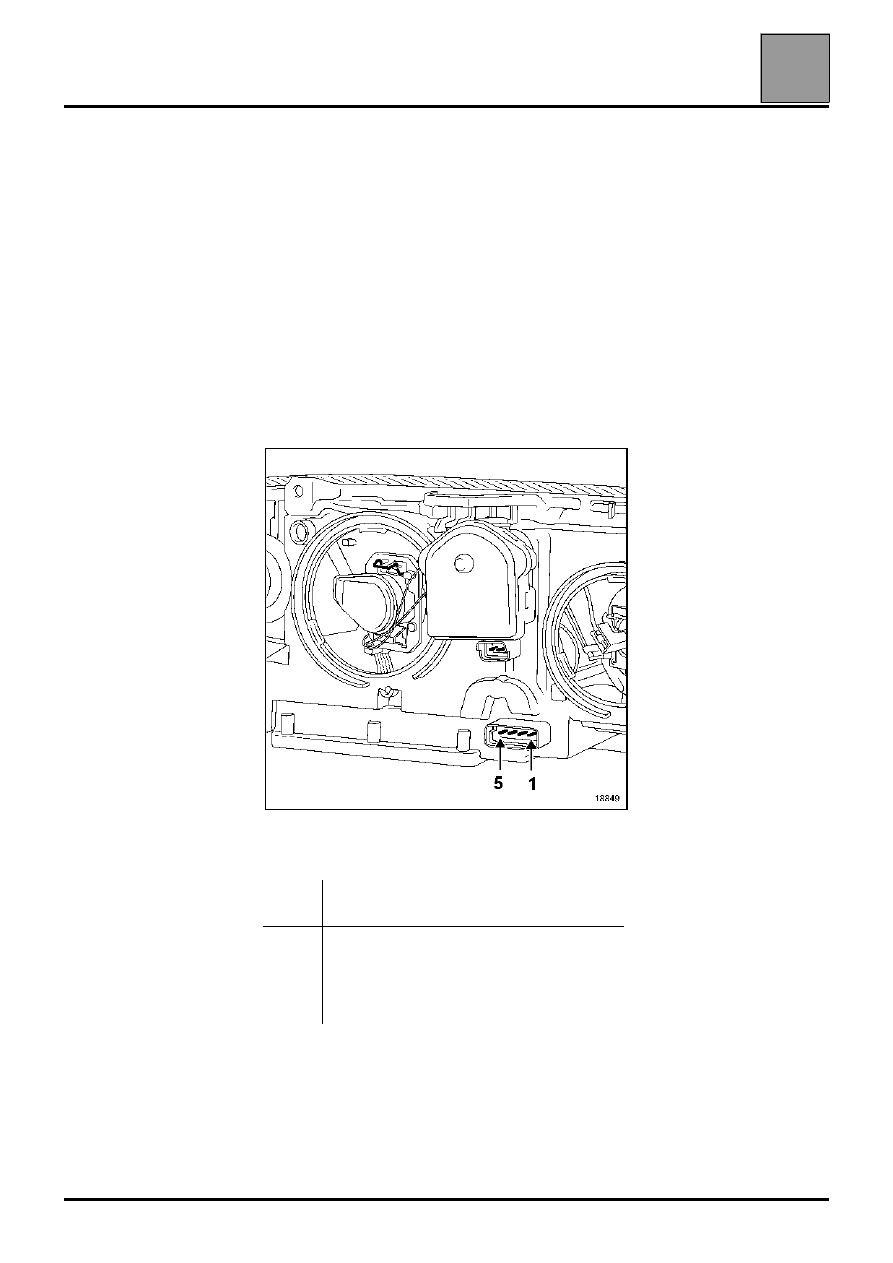

ФАРЫ

Порядок снятия/установки фар, оснащенных
ксеноновыми лампами тот же, что и для фар
других типов.

ВНИМАНИЕ! Ксеноновые лампы загораются при
подаче напряжения 20 000 В и работают при
переменном напряжении 85 В.

Поэтому перед снятием необходимо разъединить
разъем блок-фары и подождать пока ЭБУ остынет.

Запрещается включать лампу, если она не
установлена в блок-фару (это опасно для зрения).

Подключение

ПРИМЕЧАНИЕ: номера контактов читаются справа
налево для всех фар.

18849

Кон-

такт

Назначение

1
2
3
4
5

Масса
Дальний свет
Не используется
Ближний свет
Габаритный огонь

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Ксеноновые фары

80

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Ксеноновые фары

80

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Ксеноновые фары

80

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Ксеноновые фары

80

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Ксеноновые фары

80

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Ксеноновые фары

80

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Ксеноновые фары

80

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Ксеноновые фары

80

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Ксеноновые фары

80

80-18

Ксеноновые фары

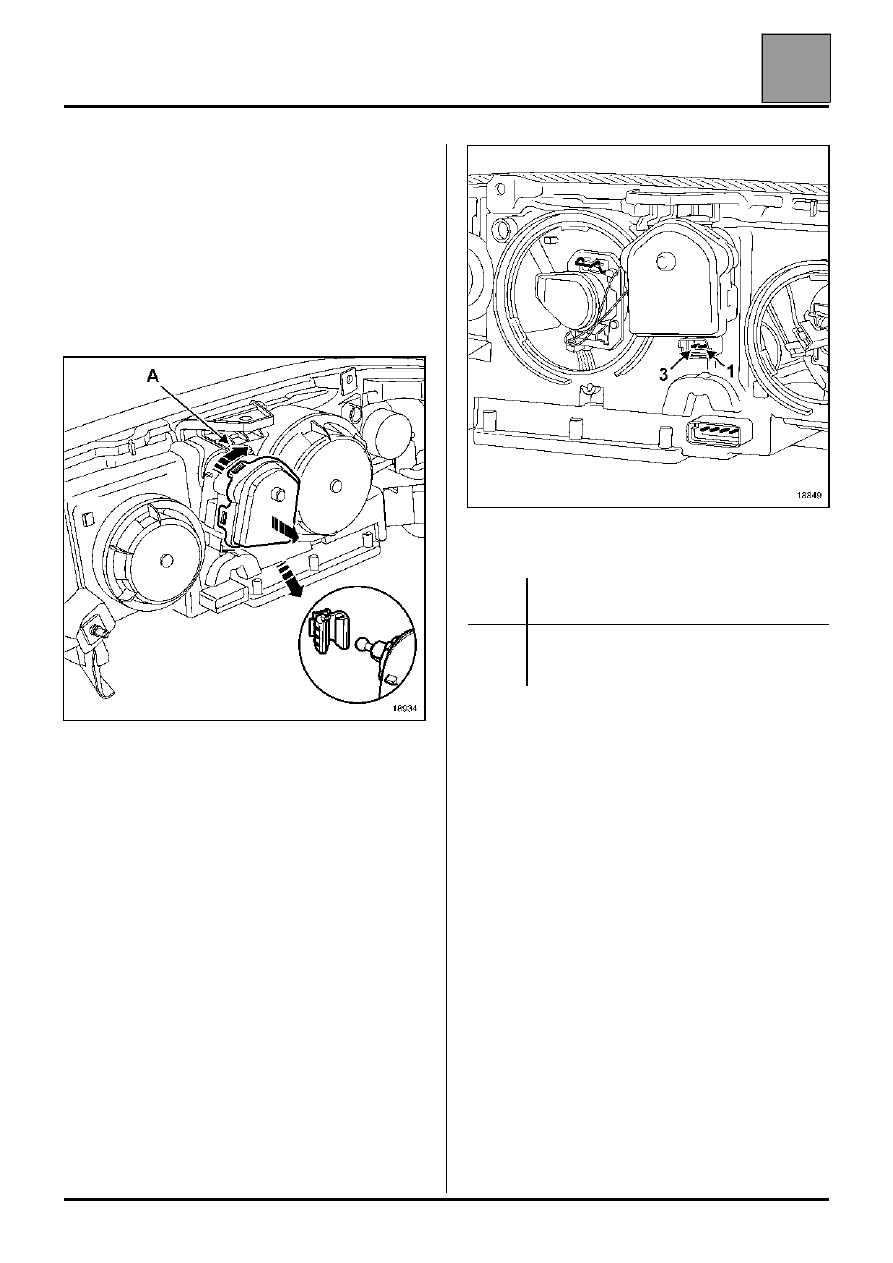

ИСПОЛНИТЕЛЬНЫЕ МЕХАНИЗМЫ

СНЯТИЕ

Снимите декоративную крышку и отодвиньте бачок

гидроусилителя рулевого управления (если

необходимо).

Разъедините разъем исполнительного механизма.

Затяните регулировочный винт (A) (не более чем

на шесть оборотов).

Поверните исполнительный механизм на одну

восьмую оборота в направлении наружного края

для отсоединения его от блок-фары.

Слегка покачивая привод, отсоедините шаровый

шарнир от параболического отражателя.

ПРИМЕЧАНИЕ: для снятия исполнительного

механизма снимать фару не требуется.

УСТАНОВКА

При установке нового исполнительного механизма

затяните его регулировочный винт на шесть

оборотов.

Для облегчения снятия исполнительного

механизма снимите герметичный кожух и

придерживайте отражатель фары.

Отпустите регулировочный винт (на шесть

оборотов).

ВАЖНОЕ ЗАМЕЧАНИЕ: После снятия

исполнительных механизмов необходимо

произвести инициализацию системы и регулировку

фар (см. раздел "Инициализация").

Подключение

ПРИМЕЧАНИЕ: в фарах, оснащенных
ксеноновыми лампами, устанавливаются
специальные исполнительные механизмы.

ПРИМЕЧАНИЕ: если при включении зажигания
включен ближний свет, то исполнительные
механизмы сначала устанавливаются в нижнее
положение, а затем возвращаются в
промежуточное положение.

18849

18849

Кон-

такт

Назначение

1
2
3

Масса
Регулировка ближнего света фары
Питание

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Ксеноновые фары

80

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Ксеноновые фары

80

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Ксеноновые фары

80

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Ксеноновые фары

80

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Ксеноновые фары

80

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Ксеноновые фары

80

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Ксеноновые фары

80

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Ксеноновые фары

80

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Ксеноновые фары

80

80-19

Ксеноновые фары

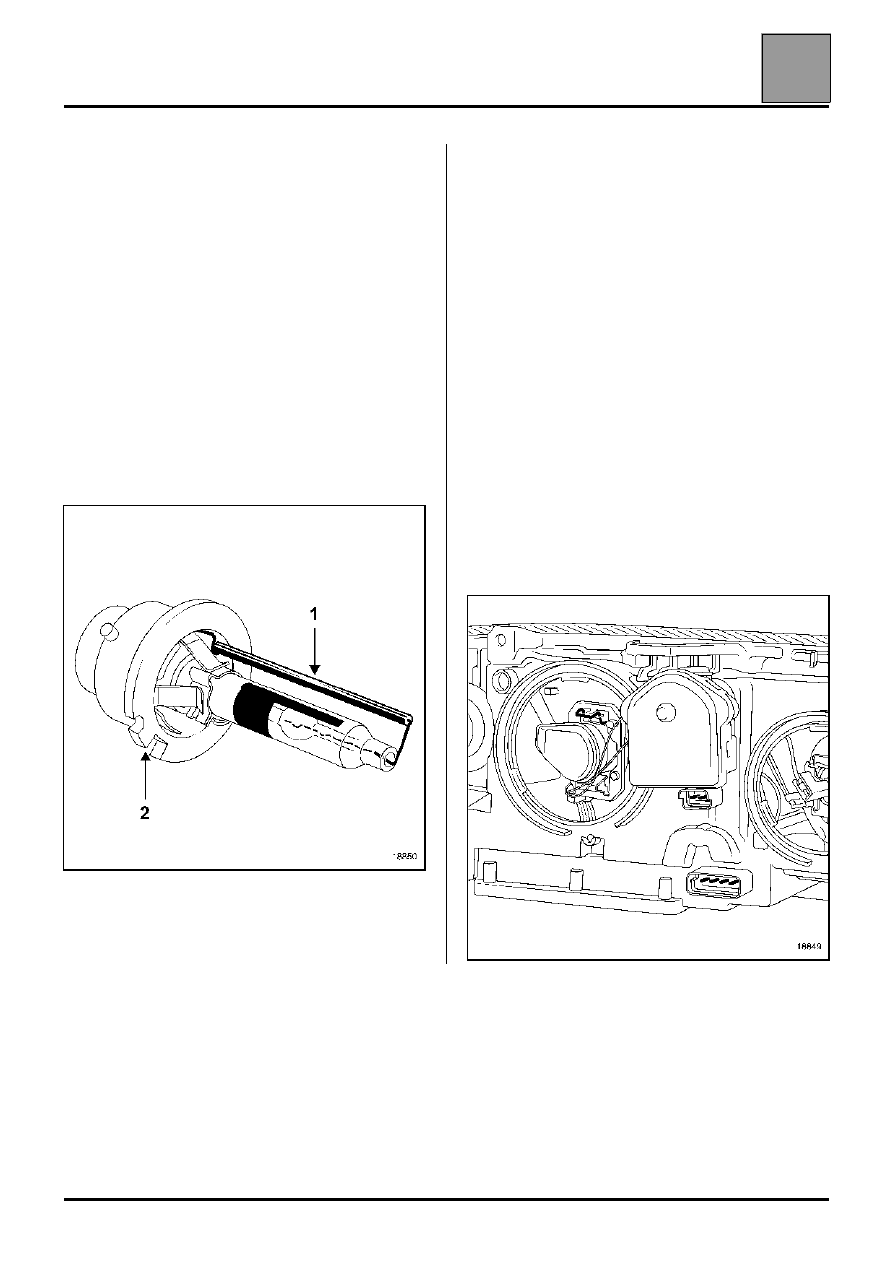

КСЕНОНОВАЯ ЛАМПА

СНЯТИЕ

ВНИМАНИЕ! Ксеноновые лампы загорараются при
подаче напряжения 20 000 В и работают при
переменном напряжении 85 В.

Поэтому перед снятием необходимо разъединить
разъем блок-фары и подождать, пока ЭБУ
остынет.

Запрещается включать лампу, если она не
установлена в блок-фару (это опасно для зрения).

Разъедините разъем лампы, повернув его на
четверть оборота против часовой стрелки.

Отожмите пружинные защелки и выньте лампу.

ВНИМАНИЕ: предохраняйте лампу от ударов, так
как ее внешний проводник (1) очень хрупок и не
должен деформироваться.

УСТАНОВКА

Возьмите лампу за цоколь (не касаясь колбы
пальцами, в противном случае очистите ее мягкой
тканью, не оставляющей волокон, смоченной
спиртом).

Вставьте лампу. Выступ (2) должен располагаться
напротив канавки фары.

Вставьте разъем лампы, повернув его на четверть
оборота.

ПРИМЕЧАНИЕ: для снятия лампы снимать фару
не требуется.

ВАЖНО: после замены ксеноновой лампы
необходимо произвести инициализацию системы и
регулировку фар (см. раздел "Инициализация").

Порядок замены ламп дальнего и ближнего света
тот же, что и для обычных фар.

18850

18850
