ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Корректор фар

80

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Корректор фар

80

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Корректор фар

80

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Корректор фар

80

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Корректор фар

80

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Корректор фар

80

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Корректор фар

80

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Корректор фар

80

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Корректор фар

80

80-8

Корректор фар

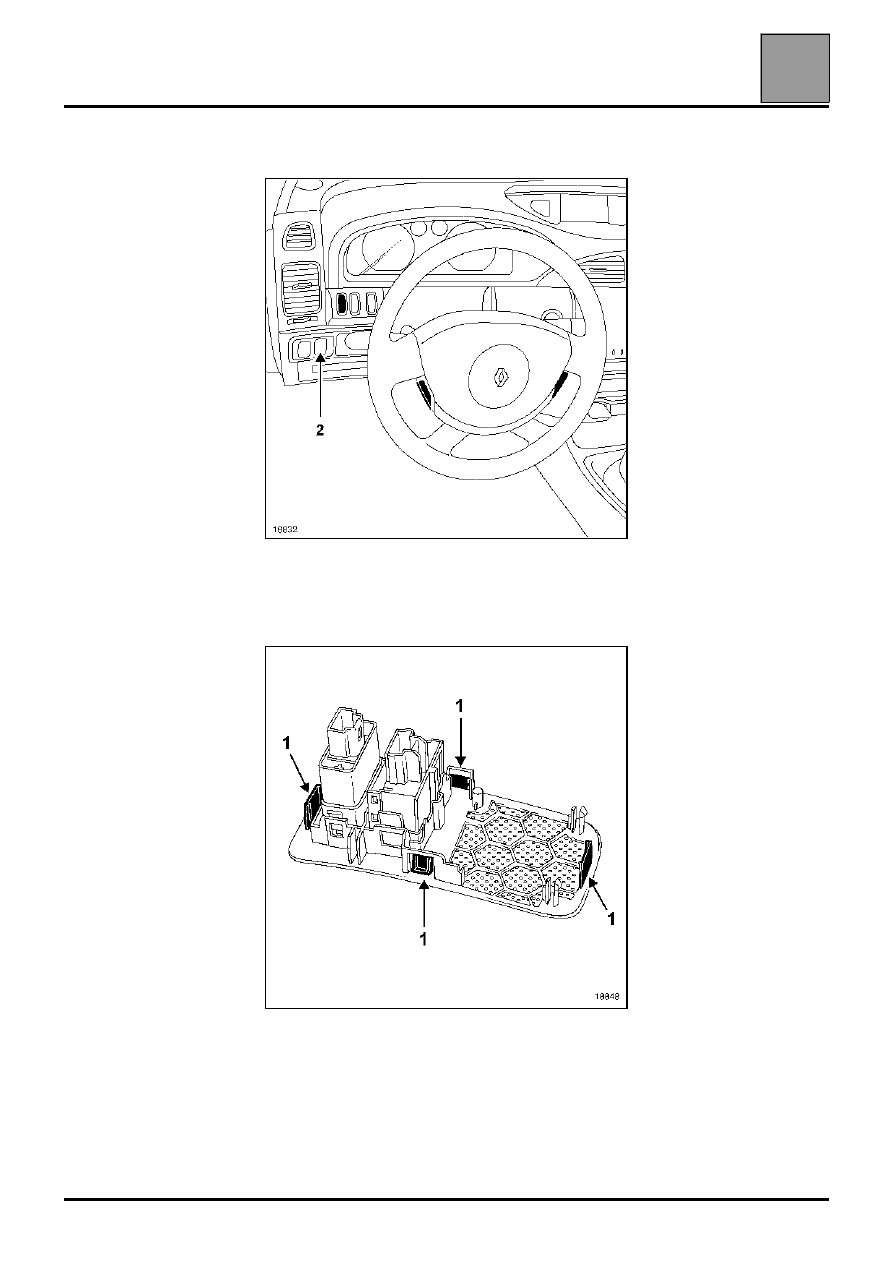

СНЯТИЕ/УСТАНОВКА БЛОКА УПРАВЛЕНИЯ (2)

Откройте крышку блока предохранителей так,
чтобы туда можно было просунуть руку и нажать на
выступы (1).
Отсоедините держатель блока управления.

Разъедините разъем, а затем отсоедините блок
управления от держателя.

18832

18848

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Корректор фар

80

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Корректор фар

80

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Корректор фар

80

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Корректор фар

80

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Корректор фар

80

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Корректор фар

80

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Корректор фар

80

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Корректор фар

80

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Корректор фар

80

80-9

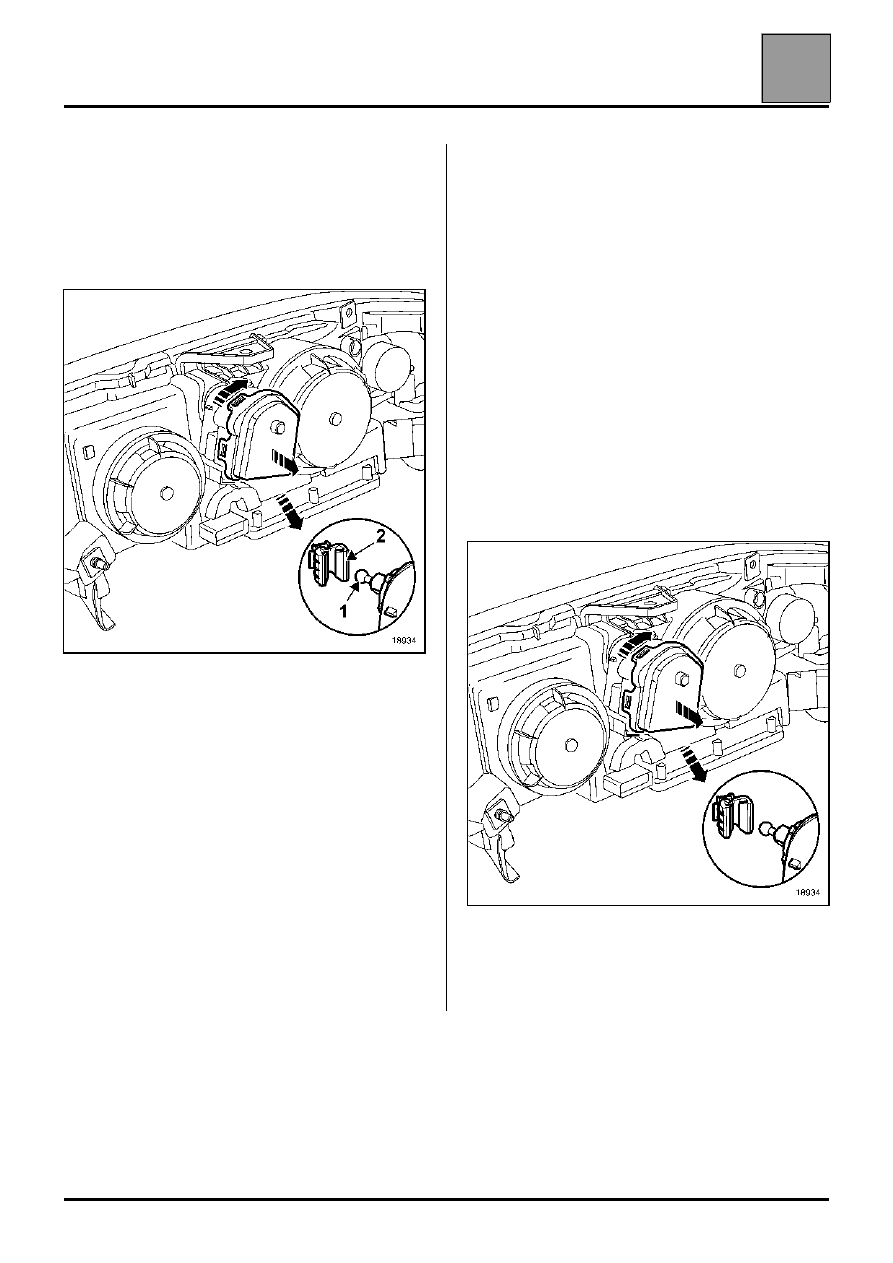

СНЯТИЕ ИСПОЛНИТЕЛЬНОГО МЕХАНИЗМА

Отсоедините разъем исполнительного механизма
корректора фар и фары.

Затяните регулировочный винт (не более чем на
шесть оборотов).

Поверните исполнительный механизм на одну
восьмую оборота в направлении наружного края
для отсоединения его от блок-фары.

Слегка покачивая исполнительный механизм,
отсоедините шаровый шарнир от параболического
отражателя.

ПРИМЕЧАНИЕ: для снятия исполнительного
механизма снимать фару не требуется.

ПРИМЕЧАНИЕ: порядок замены ламп в
ксеноновых фарах см. в разделе "Ксеноновые
фары".

УСТАНОВКА

При установке новой детали затяните
регулировочный винт исполнительного механизма
примерно на шесть оборотов.

Удерживая лампу за цоколь, отведите
параболический отражатель назад от блок-фары.

Защелкните шаровый шарнир (1) в фиксаторе (2)
фары.

Установите исполнительный механизм в блок-
фару.

Поверните исполнительный механизм на одну
восьмую оборота вовнутрь для его фиксации в
блок-фаре.

Снова подсоедините разъем и установите
герметичные кожухи.

Отпустите регулировочный винт (на шесть
оборотов).

Произведите регулировку фар.

18934

18934

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Противотуманные фары

80

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Противотуманные фары

80

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Противотуманные фары

80

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Противотуманные фары

80

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Противотуманные фары

80

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Противотуманные фары

80

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Противотуманные фары

80

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Противотуманные фары

80

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Противотуманные фары

80

80-10

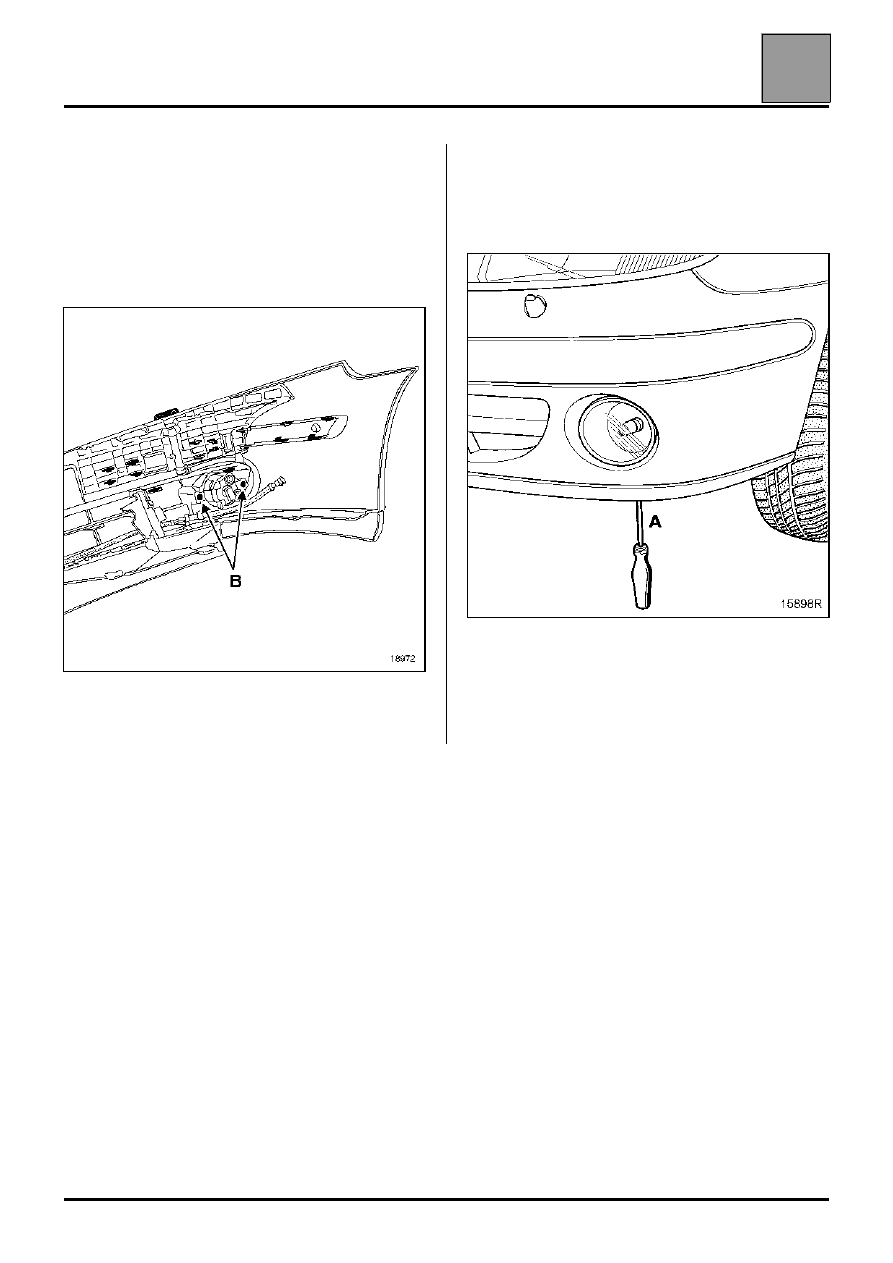

Противотуманные фары

СНЯТИЕ

Снимите:
– облицовку радиатора;
– защиту картера двигателя;
– передний бампер.

Выверните винты крепления (B).

ПРИМЕЧАНИЕ: для снятия левой передней
противотуманной фары снимать передний
бампер не требуется.

УСТАНОВКА

Установка не представляет сложности, однако не
забудьте произвести регулировку обеих
противотуманных фар с помощью винта (A).

18972

15898R

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Ксеноновые фары

80

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Ксеноновые фары

80

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Ксеноновые фары

80

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Ксеноновые фары

80

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Ксеноновые фары

80

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Ксеноновые фары

80

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Ксеноновые фары

80

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Ксеноновые фары

80

ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ

Ксеноновые фары

80

80-11

Ксеноновые фары

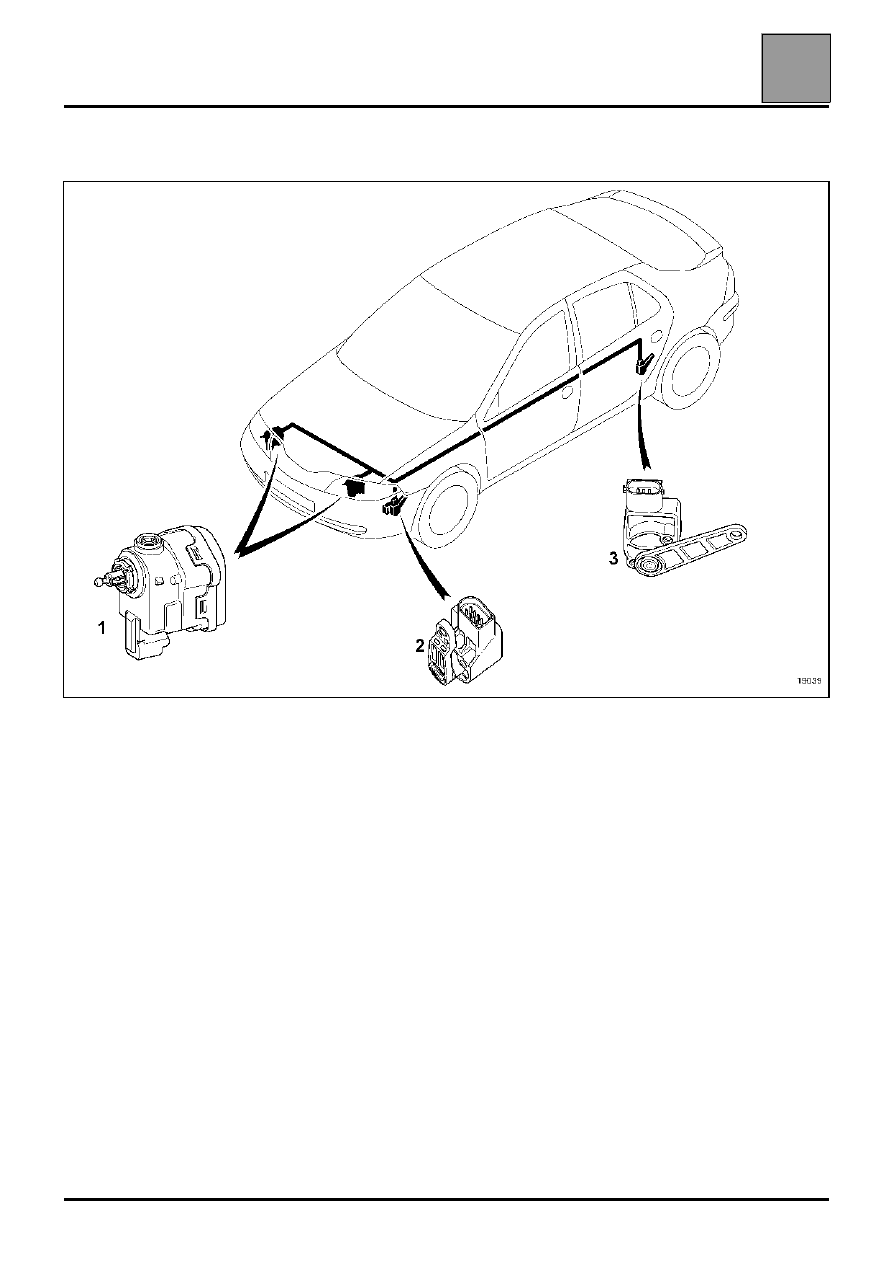

СОСТАВ СИСТЕМЫ

1. Исполнительный механизм
2. Датчик/ЭБУ
3. Задний датчик
