180

АККУМУЛЯТОРНАЯ БАТАРЕЯ

Обслуживание и эксплуатация

СНЯТИЕ

Перед отсоединением аккумуляторной батареи
вставьте карту Renault в считывающее устройство
в положение "зажигание". Выдвиньте карту до
положения "вспомогательное оборудование",
теперь электрический замок разблокирован.

Отсоедините провода от клемм аккумуляторной
батареи, начиная с минусовой клеммы.

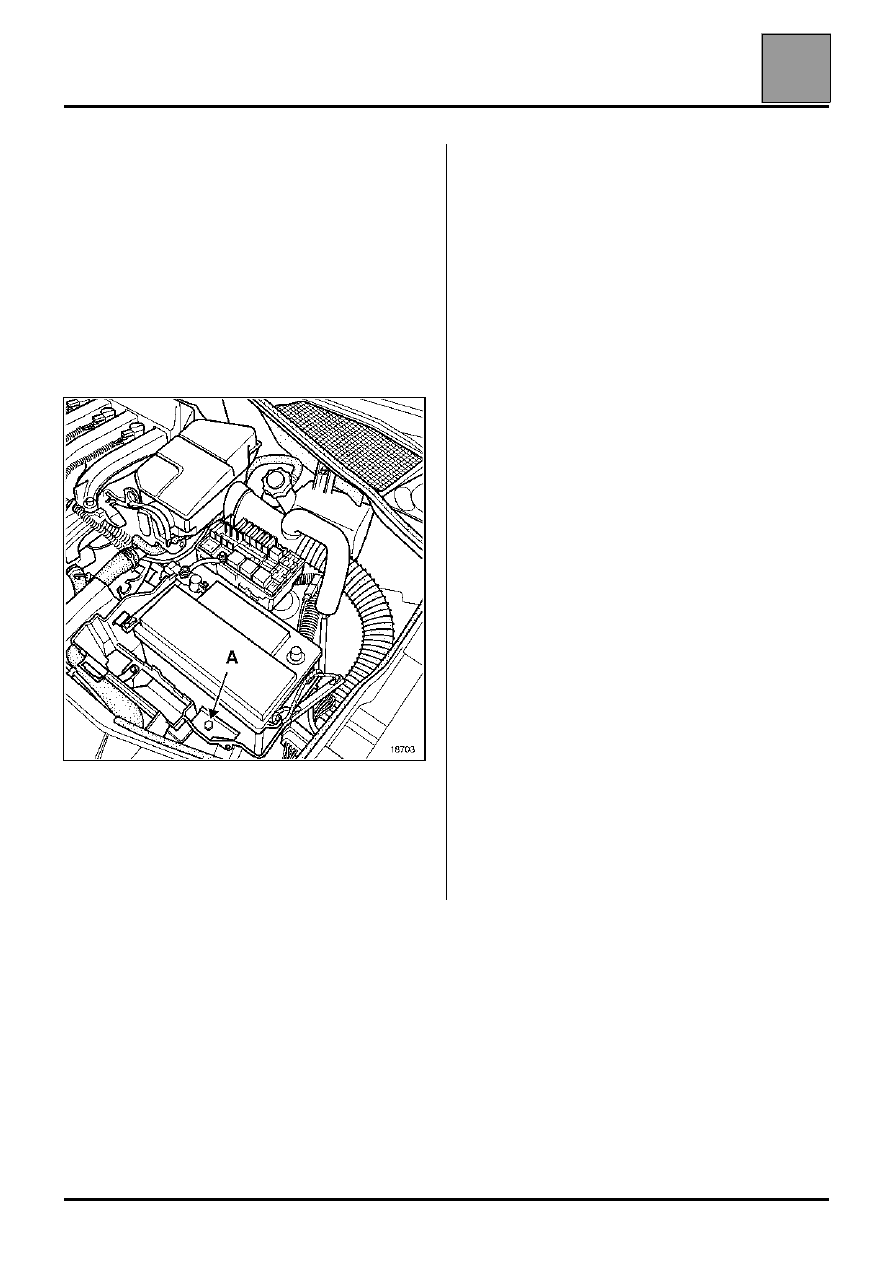

Для снятия аккумуляторной батареи снимите
крышки и отверните болт крепления (A).

ПРИМЕЧАНИЕ: При блокировке ЭБУ подушек
безопасности отпирается электрический замок
рулевой колонки.

УСТАНОВКА

При установке или при каждом отключении
аккумуляторной батареи может понадобиться
выполнить несколько простых операций по
программированию (без использования
диагностического прибора) для обеспечения
нормальной работы автомобиля:

●

установку времени на часах;

●

ввод четырехзначного кода автомагнитолы (с
помощью кнопок дистанционного управления на
рулевом колесе);

●

инициализация электродвигателей импульсных
электростеклоподъемников:
– полностью закройте стекла,
– стекла рывками поднимаются до упора,
– нажмите на клавиши выключателей и

удерживайте их в этом положении в течение
нескольких секунд,

– опустите стекла до упора,
– нажмите и удерживайте кнопки в течение

нескольких секунд,

– электродвигатели инициализированы,

●

инициализация электродвигателя привода люка
крыши,
– установите переключатель люка крыши в

положение, соответствующее крайнему
верхнему положению люка,

– нажмите на переключатель и удерживайте его

в этом положении. Через две секунды люк
крыши открывается до крайнего верхнего
положения в прерывистом режиме, затем
опускается на несколько сантиметров,

– отпустите переключатель,
– в течение пяти секунд снова нажмите на

переключатель,

– удерживайте переключатель нажатым, люк

крыши открывается, затем закрывается в
продольном направлении,

– электродвигатель инициализирован,
– установите переключатель в положение

"выключено".
