СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

Применяемые материалы

62

62-4

Применяемые материалы

АВТОМОБИЛИ С ДВИГАТЕЛЯМИ K4M, F4P, F9Q

– Компрессор:

DELPHI HARRISSON V5

– Компрессорное масло DELPHI HARRISSON:

PLANETELF PAG 488: 250 см

3



± 135

– Хладагент:

R 134a: 650 г.

± 25

АВТОМОБИЛИ С ДВИГАТЕЛЕМ L7X

– Компрессор:

SANDEN SD 7 V 16

– Компрессорное масло SANDEN:

SANDEN SP 10: 135 cм

3



± 15

– Хладагент:

R 134a: 650 г.

± 25

КОНДИЦИОНЕР

Принцип работы

62

62-5

С РУЧНЫМ

УПРАВЛЕНИЕМ

Принцип работы

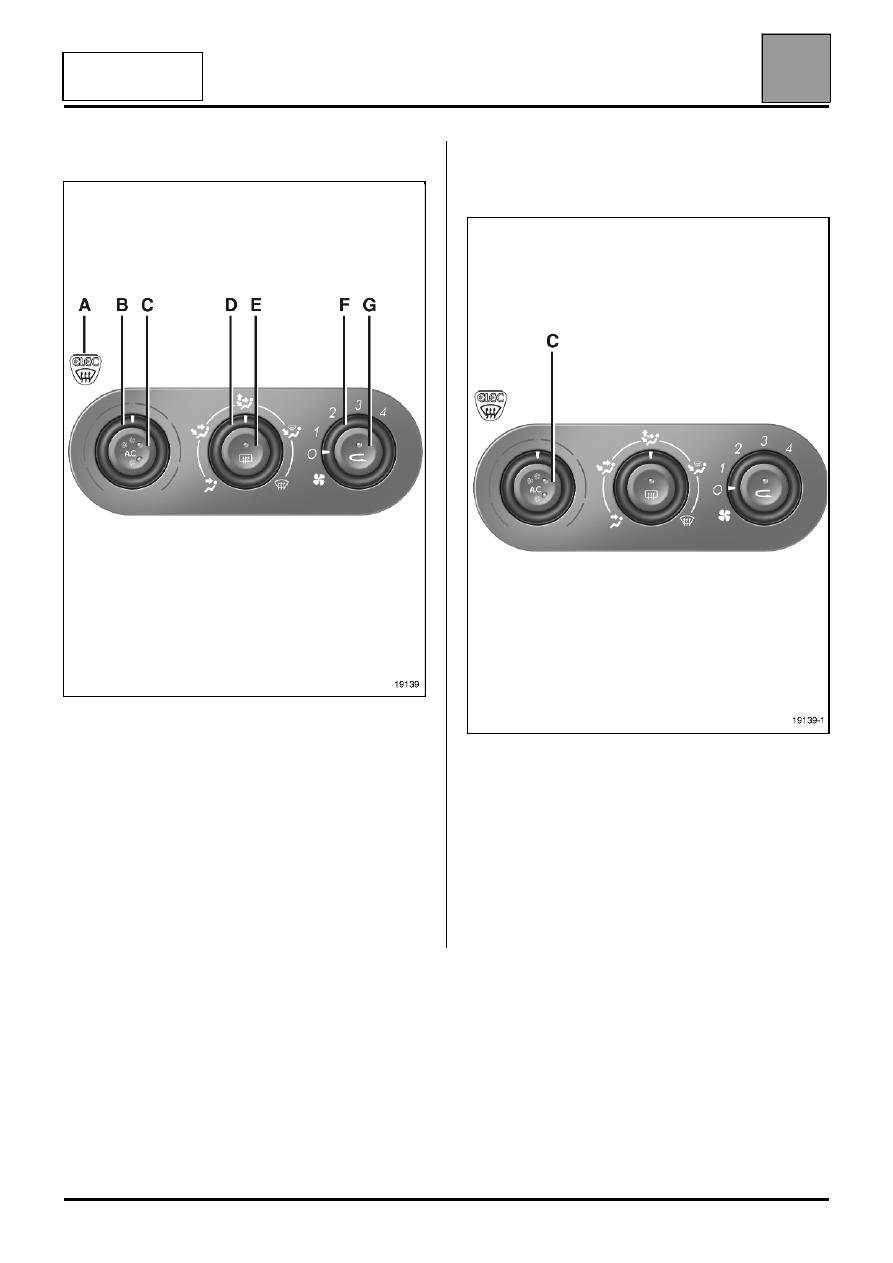

ПАНЕЛЬ УПРАВЛЕНИЯ

A Сигнальная лампа обогрева ветрового стекла,
B Переключатель регулирования температуры,
C Выключатель кондиционера,
D Переключатель распределения воздуха в

салоне,

E Включатель обогрева заднего и ветрового

стекол,

F Переключатель скорости вращения

электродвигателя вентилятора нагнетания
воздуха,

G Выключатель рециркуляции воздуха.

ИСПОЛЬЗОВАНИЕ

КОНДИЦИОНЕР (выключатель C):

Выключатель C предназначен для включения и
выключения кондиционера.

Последовательные нажатия на выключатель C
позволяют выбрать:
– функцию "экономичный режим

кондиционирования воздуха":

→ Сигнальная лампа С1 загорается.

– функцию "режим максимального кондиционера":

→ Сигнальная лампа С2 загорается.

19139

19139-1

КОНДИЦИОНЕР

Принцип работы

62

С АВТОМАТИЧЕСКИМ

УПРАВЛЕНИЕМ

Принцип работы

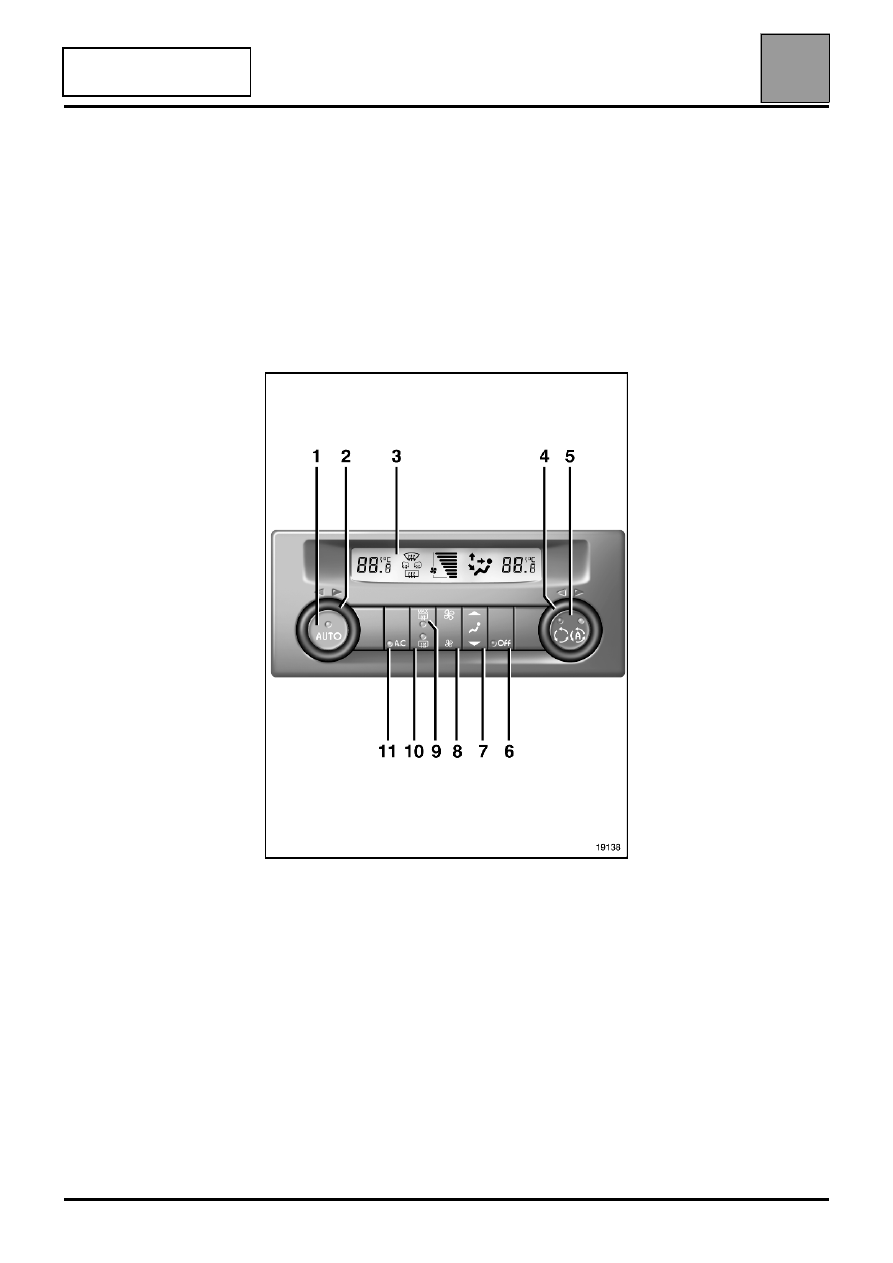

ПАНЕЛЬ УПРАВЛЕНИЯ

Целью регулирования кондиционирования воздуха
в автоматическом режиме является создание для
водителя и пассажиров стабильного и
эффективного комфорта не зависимо от среды и
условий эксплуатации автомобиля.

Кроме того, регулирование обеспечивает хорошую
видимость через стекла автомобиля.

Регулирование осуществляется ЭБУ, встроенным в
панель управления, и ЭБУ системы впрыска.

1

Выключатель включения автоматического
режима

2

Переключатель регулирования температуры в
левой части салона.

3

Дисплей.

4

Переключатель регулирования температуры
справа.

5

Выключатель рециркуляции воздуха и
включения автоматического режима
рециркуляции.

6

Клавиша выключения системы.

7

Переключатель регулирования распределения
воздуха.

8

Переключатель вентилятора нагнетания
воздуха.

9

Выключатель для обдува и обогрева стекол.

10 Выключатель обогрева заднего стекла.
11 Выключатель кондиционера.

19138

62-6

КОНДИЦИОНЕР

Фильтр системы вентиляции салона

62

62-7

КОНДИЦИОНЕР

Фильтр системы вентиляции салона

Установлен перед патрубком забора наружного
воздуха. Обеспечивает фильтрацию и полную
очистку воздуха перед поступлением в салон.

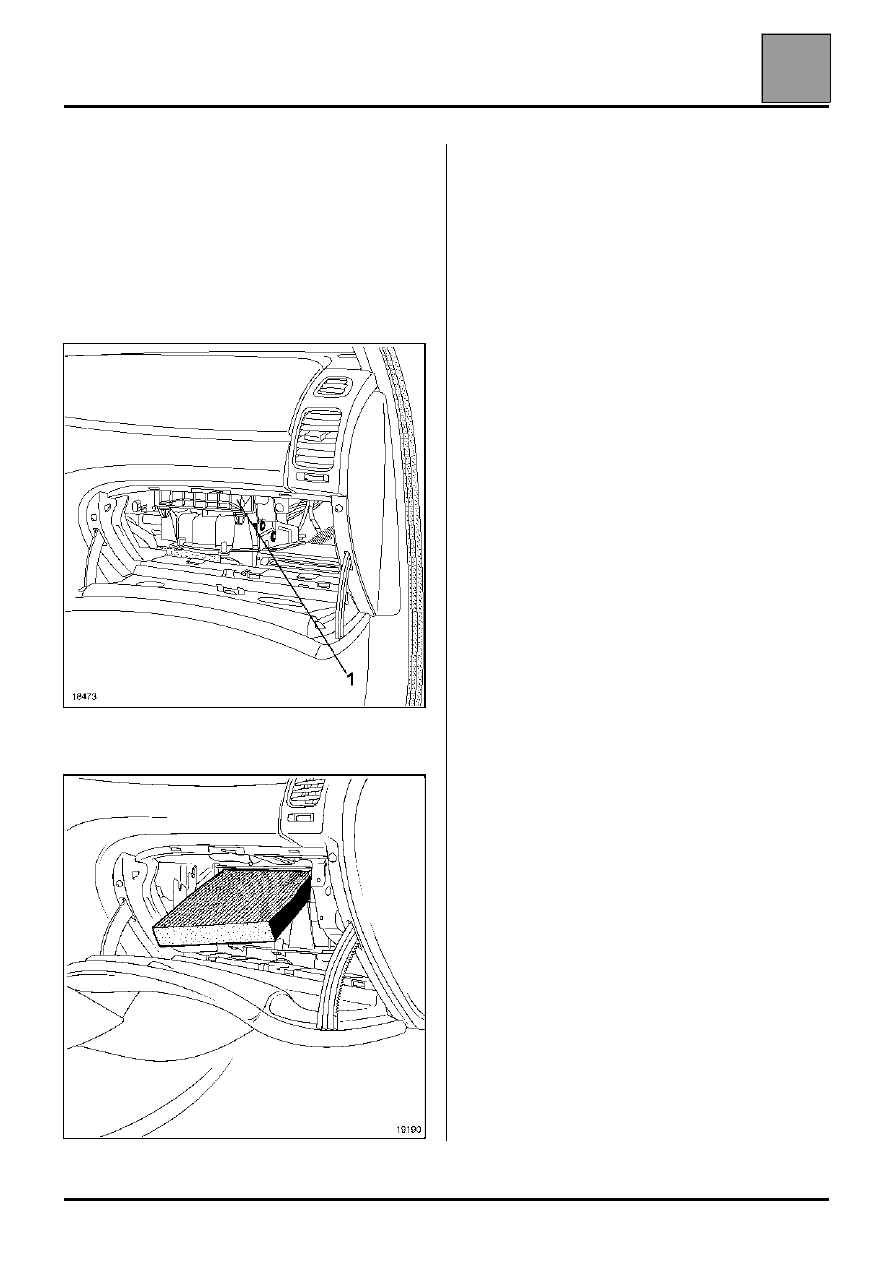

СНЯТИЕ

Снимите:
– внутреннюю крышку вещевого ящика,
– два болта крышки фильтра (1).

Снимите фильтр.

УСТАНОВКА

Установка производится в порядке, обратном
снятию.

18473

19190
