ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ САЛОНА

Радиатор

61

61-19

Слейте жидкость из системы охлаждения
двигателя.

Снимите:
– с помощью отвертки хомуты крепления

подводящей и отводящей трубок от радиатора,

– радиатор.

УСТАНОВКА

Установка радиатора производится в порядке,
обратном снятию.

ВАЖНОЕ ЗАМЕЧАНИЕ: обратите особое
внимание на правильную прокладку жгута
проводов, чтобы не допустить его повреждения.

Установка приборной панели:
– перед установкой приборной панели уложите и

проложите жгуты проводов высокочастотных
громкоговорителей, дисплея и датчика
интенсивности солнечного излучения.

Подсоедините жгут проводов подушки
безопасности пассажира.

19196

18542

18539

ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ САЛОНА

Радиатор

61

61-20

Особенности контактного диска

Убедитесь в том, что колеса по-прежнему
находятся в положении для движения по прямой.

Проверьте правильность установки контактного
диска, убедившись, что метка "0" находится
напротив указателя.

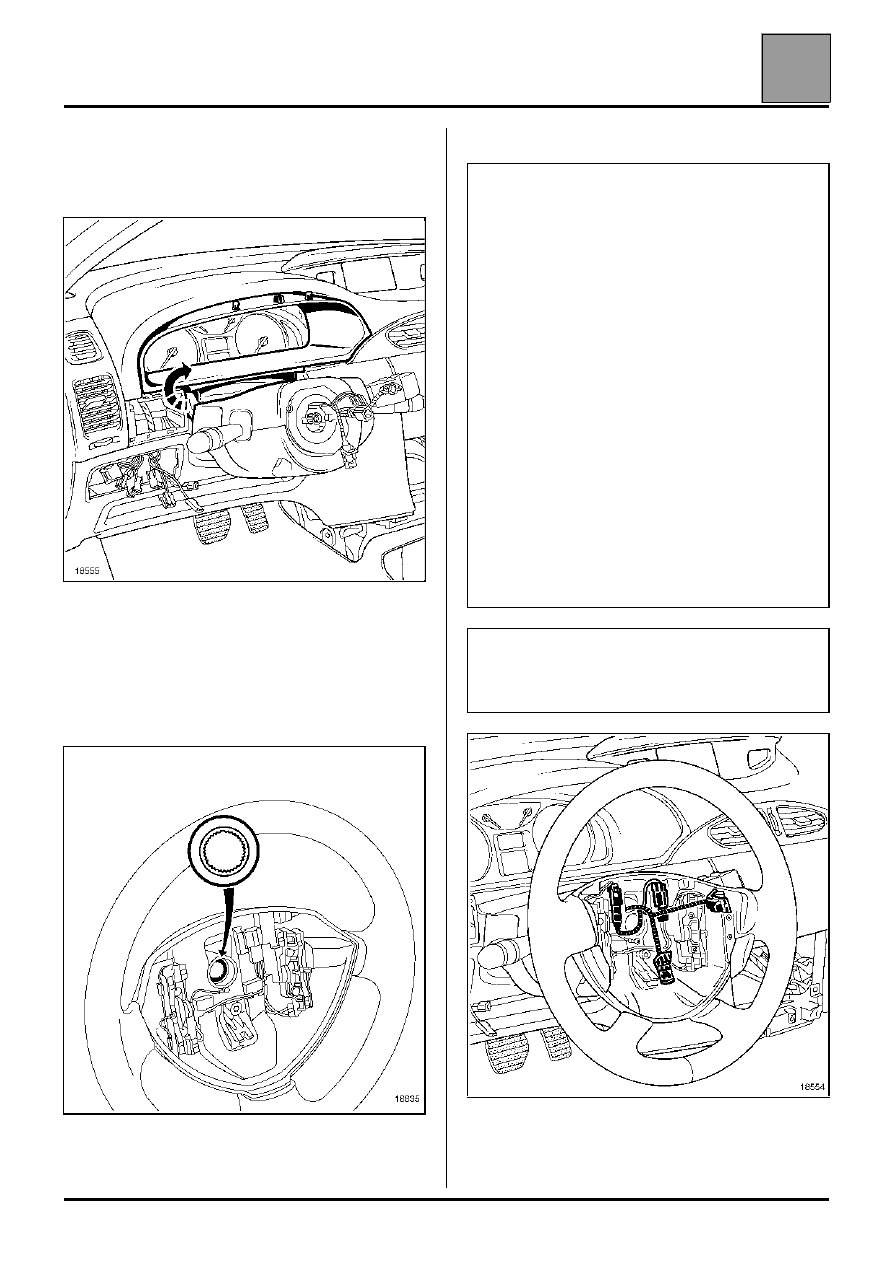

Особенности установки рамки щитка приборов

– Установите щиток приборов и нижний кожух

рулевого колеса,

– Установите верхний кожух рулевого колеса,

расположив кожную накладку, как показано на
рисунке ниже:

18313

18356

ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ САЛОНА

Радиатор

61

61-21

– Приложите рамку к щитку приборов,
– Наклейте липкую ленту верхнего кожуха рулевого

колеса на рамку,

– Зафиксируйте рамку на щитке приборов.

Особенности рулевого колеса

ВАЖНОЕ ЗАМЕЧАНИЕ: шлицы рулевого колеса
имеют специальные направляющие. Примите
меры безопасности, чтобы не повредить шлицы.
Рулевое колесо должно входить в шлицы
свободно.

После каждого снятия обязательно заменяйте болт
крепления рулевого колеса и затягивайте его
требуемым моментом (момент затяжки 4,4 даНм).

Особенности подушки безопасности

Разблокируйте ЭБУ подушки безопасности.

Заполните жидкостью систему охлаждения
двигателя.

18555

18835

ВАЖНОЕ ЗАМЕЧАНИЕ: перед подсоединением
подушки безопасности водителя необходимо
выполнить процедуру проверки работы системы:
– убедитесь в том, что сигнальная лампа подушки

безопасности на щитке приборов горит при
установке карточки в считывающем устройстве
во 2-е фиксированное положение (ЭБУ
разблокирован). Подсоедините имитатор
воспламенителя к разъему каждой подушки и
убедитесь в том, что сигнальная лампа погасла,

– установите карточку в считывающем устройстве

в 1-е фиксированное положение, подсоедините
подушку безопасности вместо имитатора
воспламенителя и установите ее на рулевое
колесо,

– Установите карточку в считывающем

устройстве во 2-е фиксированное положение.
Контрольная лампа при установке карточки в
считывающем устройстве во 2-е фиксированное
положение должна загораться на 3 секунды, а
затем гаснуть.

Если сигнальная лампа не гаснет, см. главу
"Диагностика".

ВНИМАНИЕ: малейшее отступление от этих
указаний может привести к выходу систем из
строя, а также к из самопроизвольному
срабатыванию.

18554

ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ САЛОНА

Электровентилятор

61

Электровентилятор

СНЯТИЕ

Доступ к электровентилятору обеспечивается
снизу от приборной панели.

Отсоедините:
– аккумуляторную батарею,
– колодку проводов от электровентилятора.

Снимите болты крепления электровентилятора.

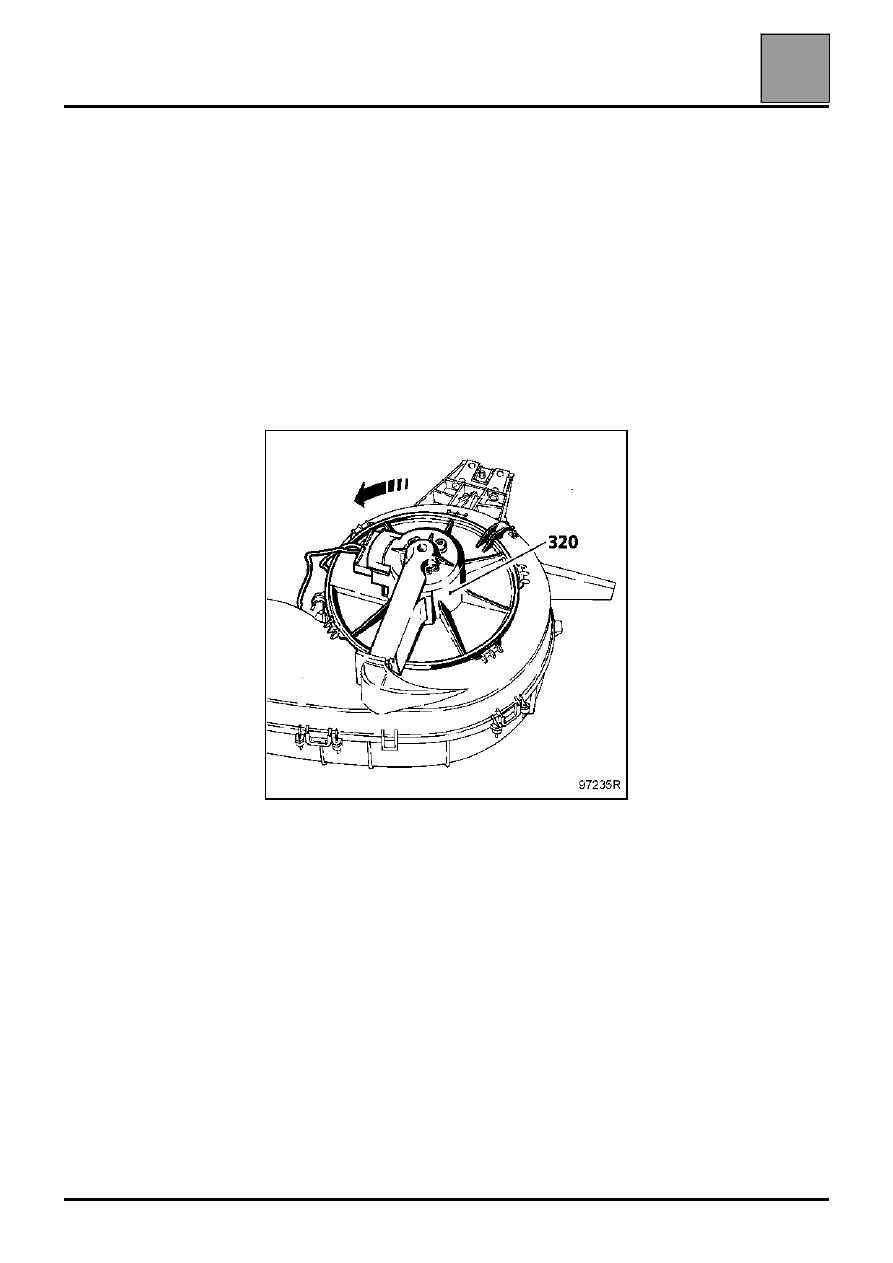

Поверните электровентилятор (320) по часовой
стрелке для того, чтобы отсоединить его от корпуса
и снимите движением вниз.

97235R
