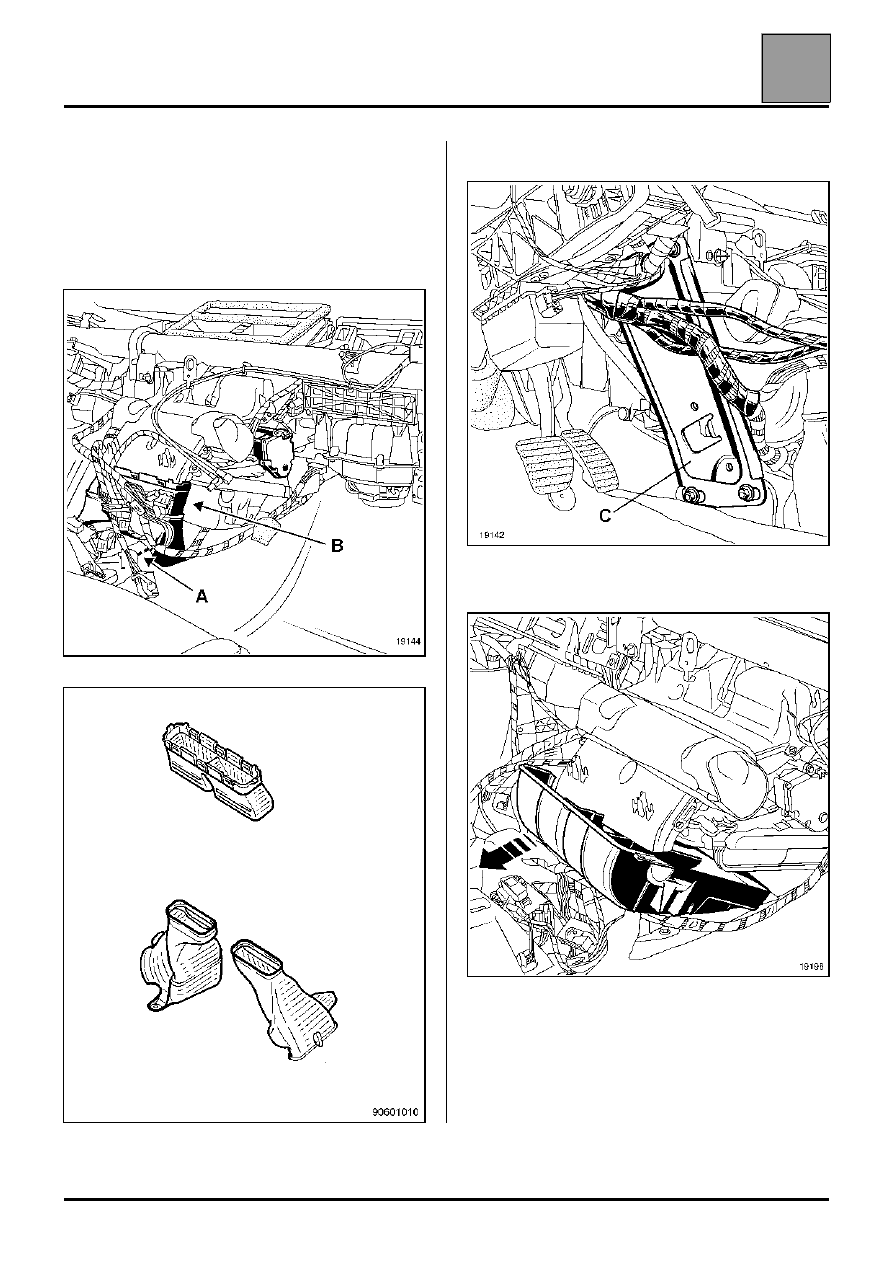

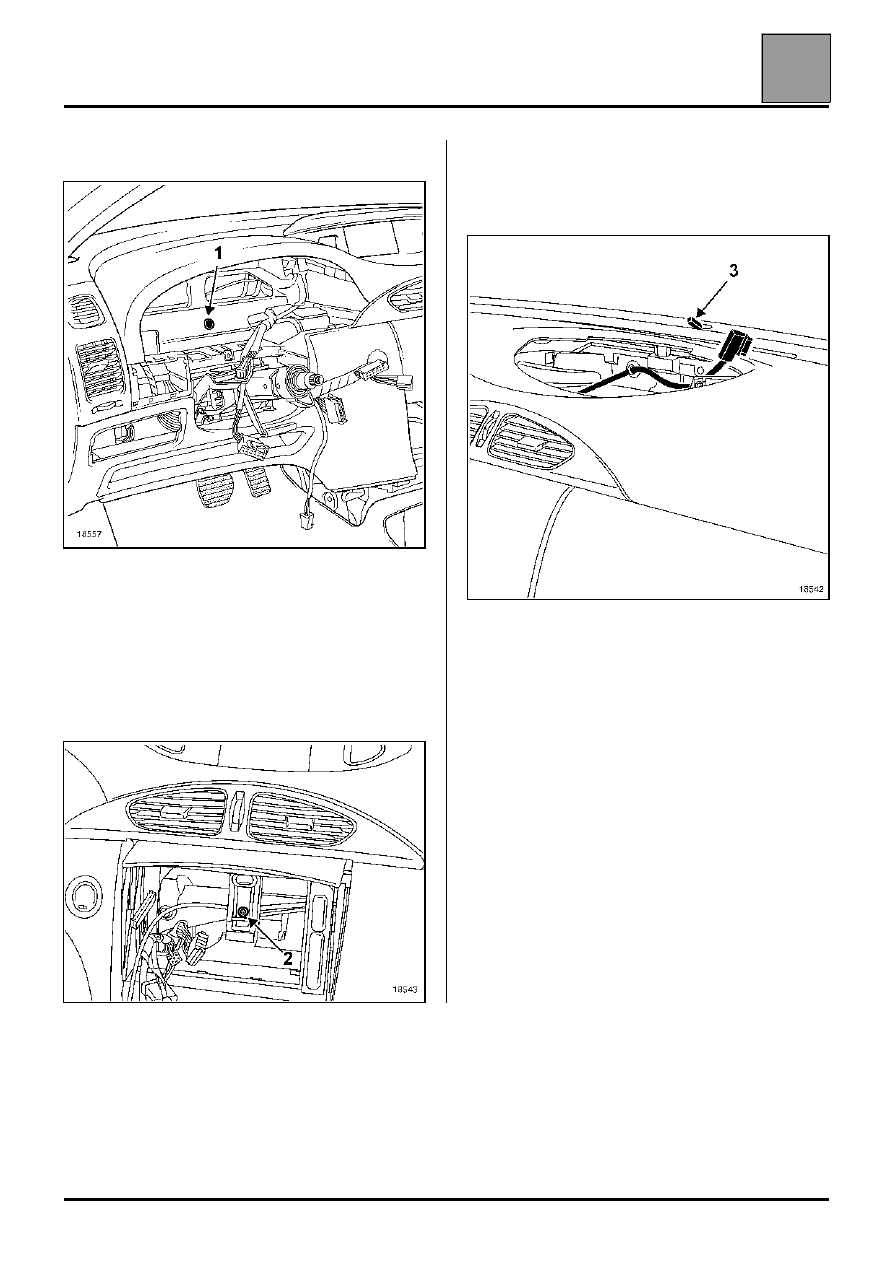

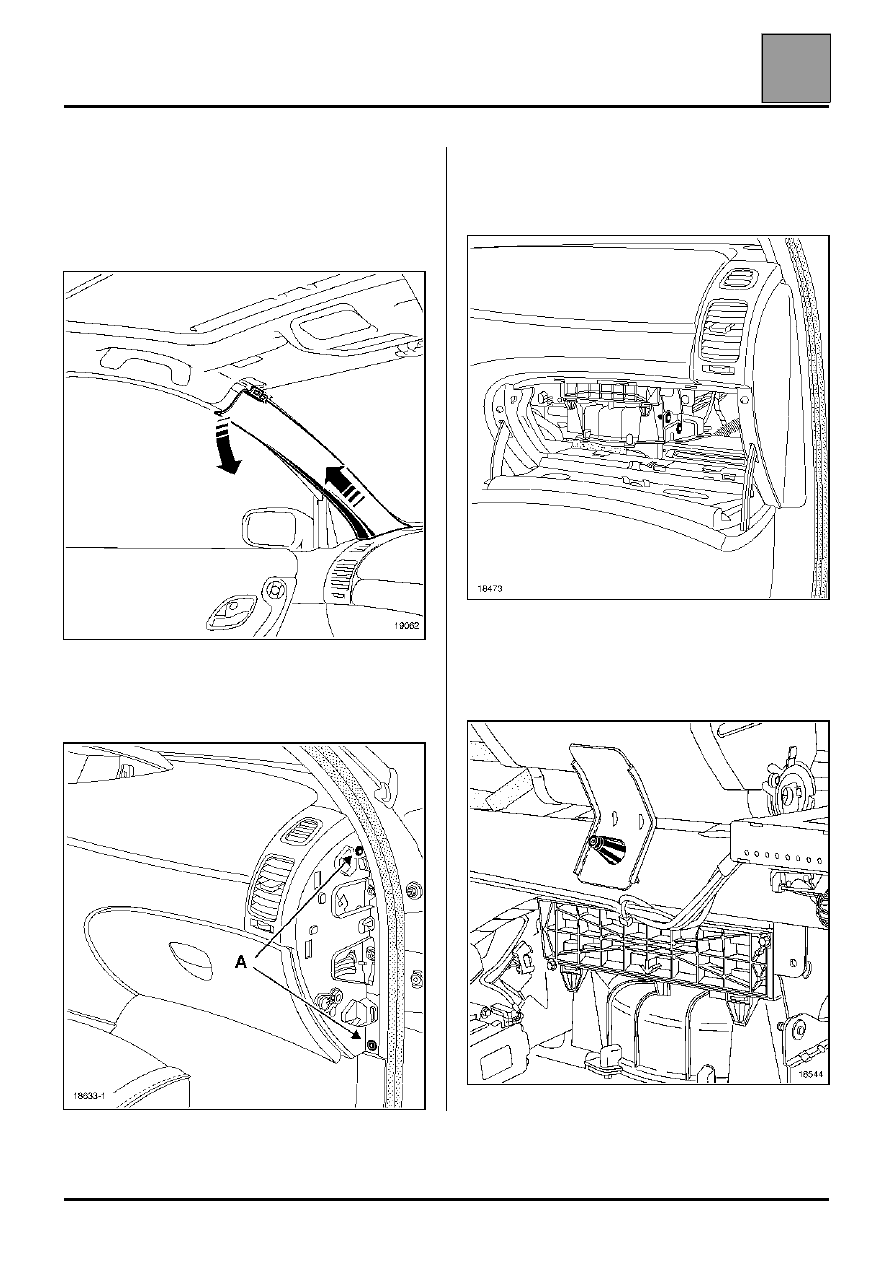

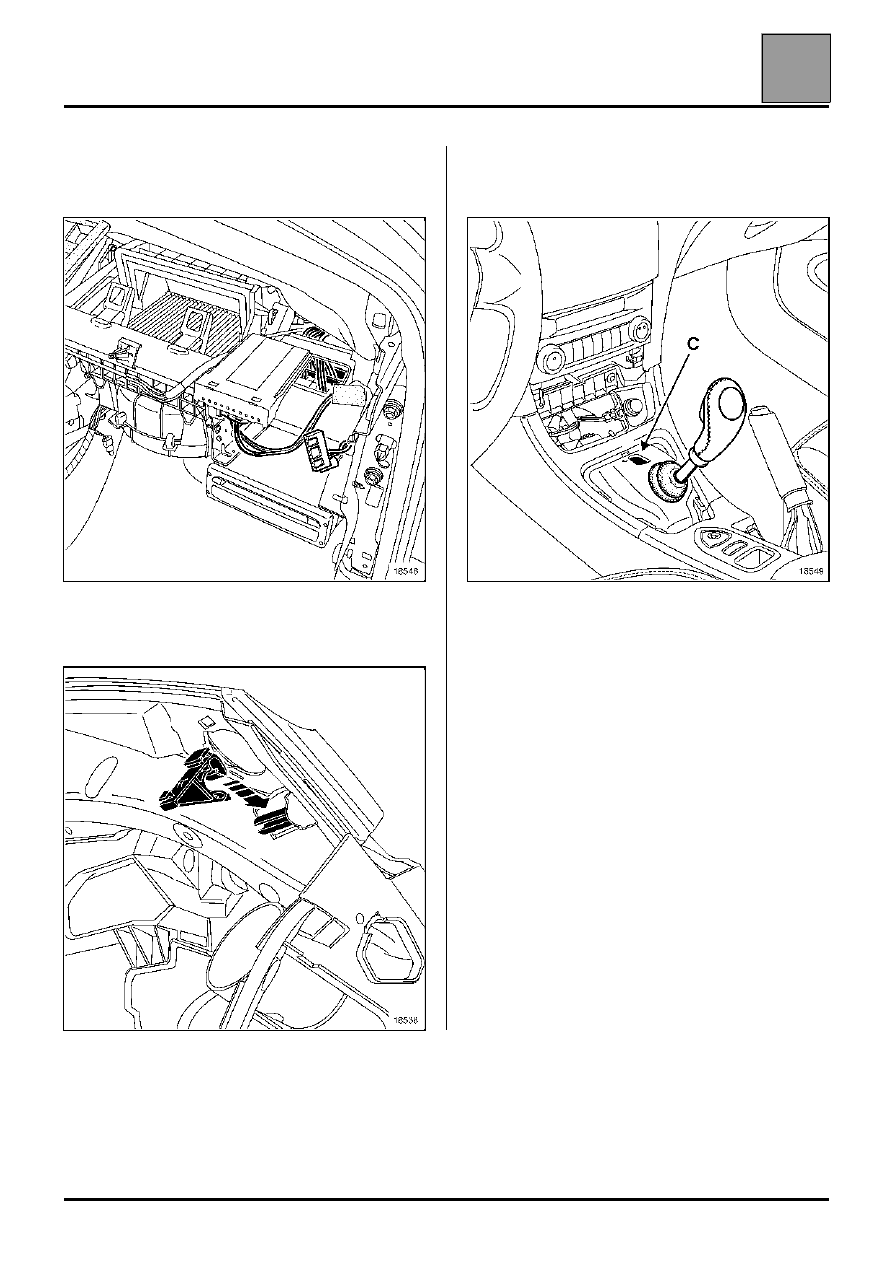

ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ САЛОНА

Радиатор

61

61-15

– болт крепления приборной панели (1),

– центральную консоль,
– Считывающее устройство карточек Рено,
– аудиосистему (в зависимости от модификации),
– центральный коммуникационный блок (в

зависимости от модификации),

– блок управления отоплением и

кондиционированием,

– болт крепления приборной панели (2),

– специальный дисплей аудиосистемы или экран

навигационной системы Carminat (в зависимости
от модификации), затем высвободите жгут
проводов.

– датчик интенсивности солнечного излучения (3),

18557

18543

18542

ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ САЛОНА

Радиатор

61

61-16

– солнцезащитные козырьки
– облицовки стоек проема ветрового стекла; для

этого достаточно отсоединить облицовку
настолько, чтобы можно было нажать на
верхнюю защелку, затем отодвиньте облицовку и
потяните ее вверх.

– высокочастотные громкоговорители,
– боковые щитки приборной панели,
– боковые болты (A) крепления приборной панели,

– внутреннюю крышку вещевого ящика,
– лампу освещения вещевого ящика,
– лампу освещения нижней части приборной

панели.

Разожмите зажим крепления подушки
безопасности к балке с помощью плоского гаечного
ключа или отверните болт крепления (в
зависимости от модификации).

19062

18633-1

18473

18544

ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ САЛОНА

Радиатор

61

61-17

Разъедините разъем подушки безопасности
пассажира, расположенный рядом с блоком
предохранителей и дополнительных реле.

Снимите приборную панель, высвобождая
пружинные защелки.

ПРИМЕЧАНИЕ: перемещать рычаг управления
автоматической коробки передач можно, нажав на
кнопку (C), расположенную перед ним.

18546

18538

18549

ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ САЛОНА

Радиатор

61

61-18

Разрежьте коврик в точке (A).

Высвободите жгуты проводов.

Снимите:
– воздухопроводы подачи нагретого воздуха к

ногам задних пассажиров (B),

– защитный щиток (C),

– нижнюю крышку радиатора, потянув ее на себя,

Снимите под автомобилем:
– защиту поддона двигателя.

19144

90601010

19142

19198
