ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ САЛОНА

Тросы привода заслонок

61

61-7

Тросы привода заслонок

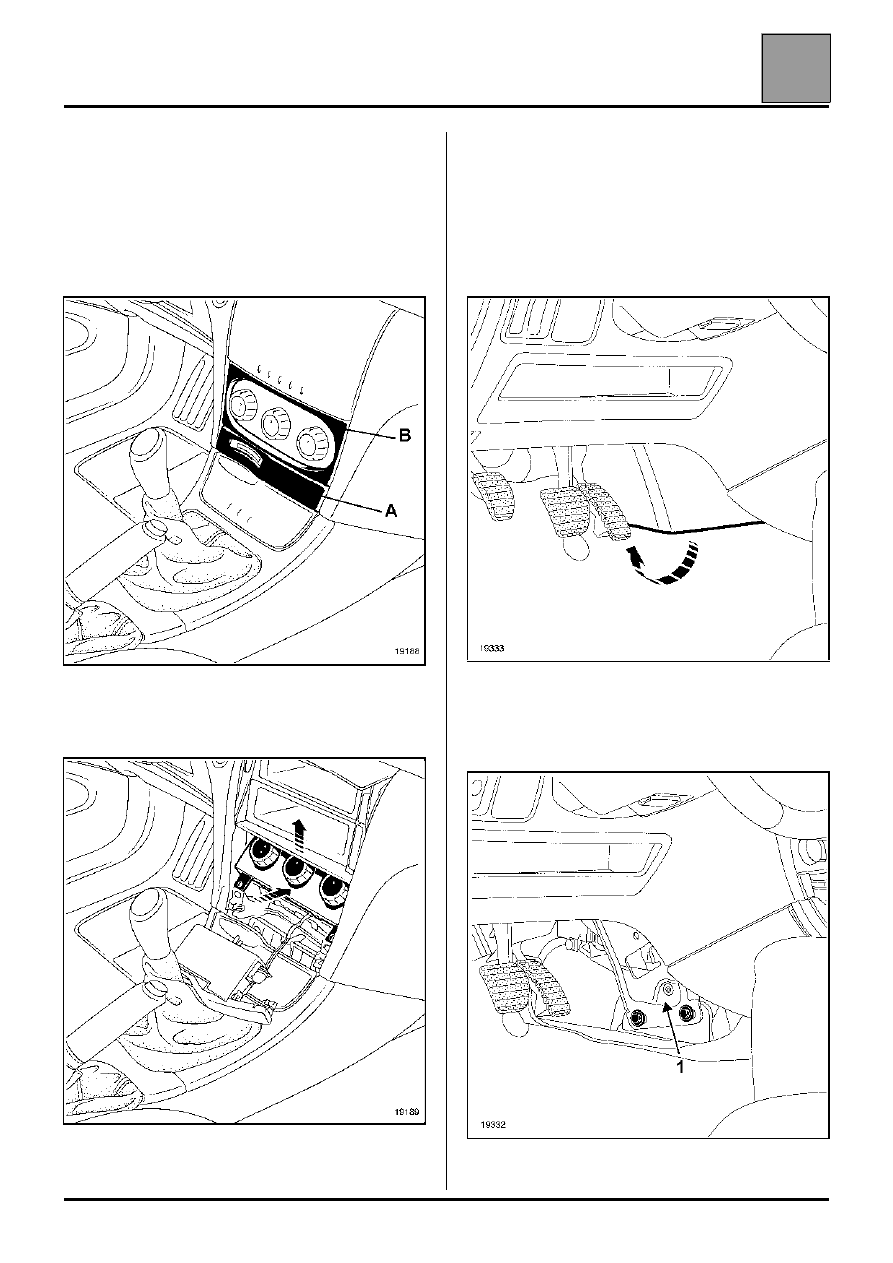

СНЯТИЕ

Отсоедините аккумуляторную батарею.

Снимите:
– корпус считывающего устройства карточек Рено,

потянув его на себя (A),

– крышку панели управления (B),

– два болта в нижней части панели управления,
– панель управления, действуя, как показано на

схеме:

Разъедините разъемы панели управления.

Отсоедините тросы привода.

Трос привода контактного диска регулирования
температуры.

Снимите облицовку слева под приборной панелью.

Отсоедините пучок проводов от левого бокового
защитного щитка.

Снимите боковой защитный щиток (1).

Снимите трос привода заслонки смешения
воздушных потоков.

19188

19189

19333

19332

ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ САЛОНА

Тросы привода заслонок

61

61-8

Трос привода поворотного переключателя
распределения воздуха в салоне автомобиля.

Снимите облицовку справа под приборной
панелью.

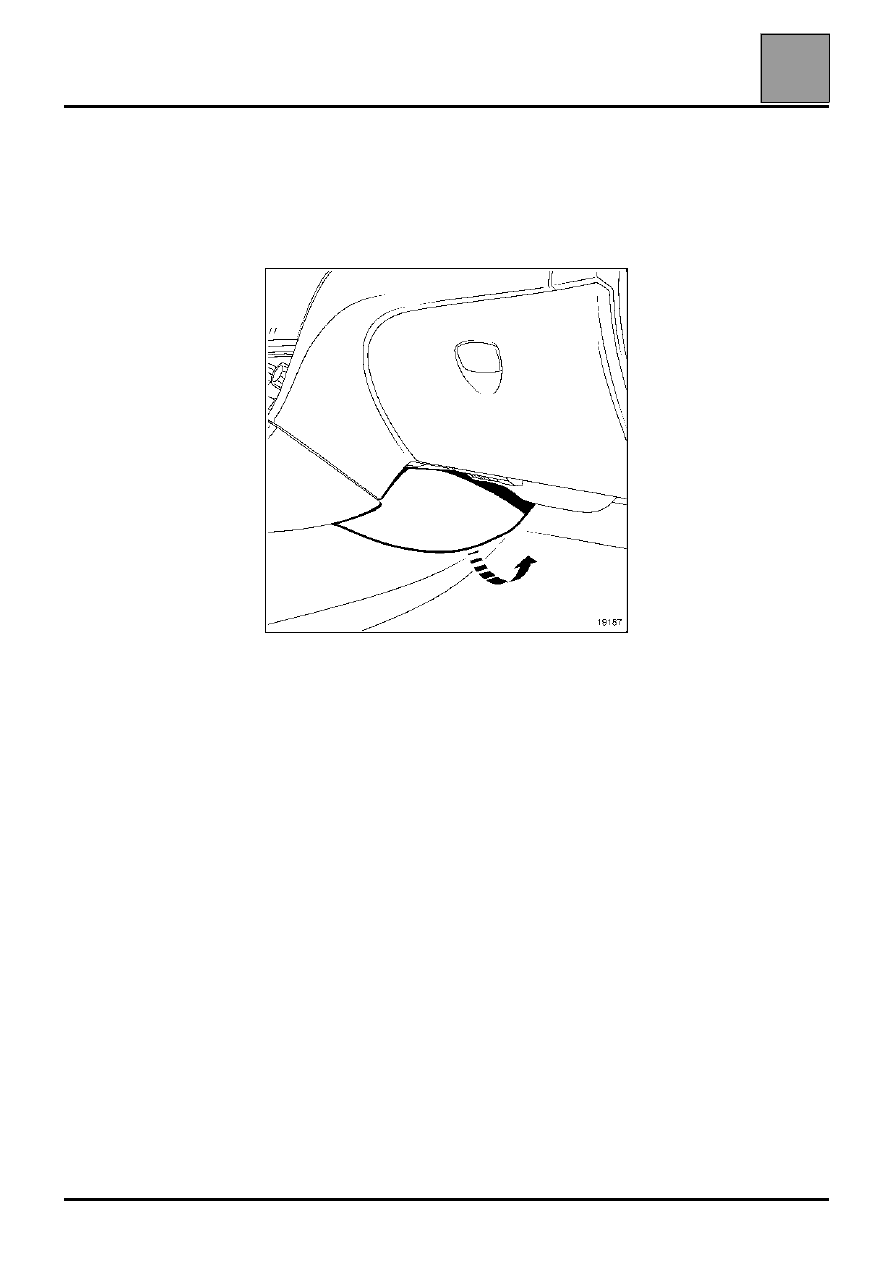

Отсоедините трос привода заслонки
воздухораспределения.

УСТАНОВКА

Установка производится в порядке, обратном
снятию.

19187

ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ САЛОНА

Распределительный блок

61

Распределительный блок

СНЯТИЕ - УСТАНОВКА

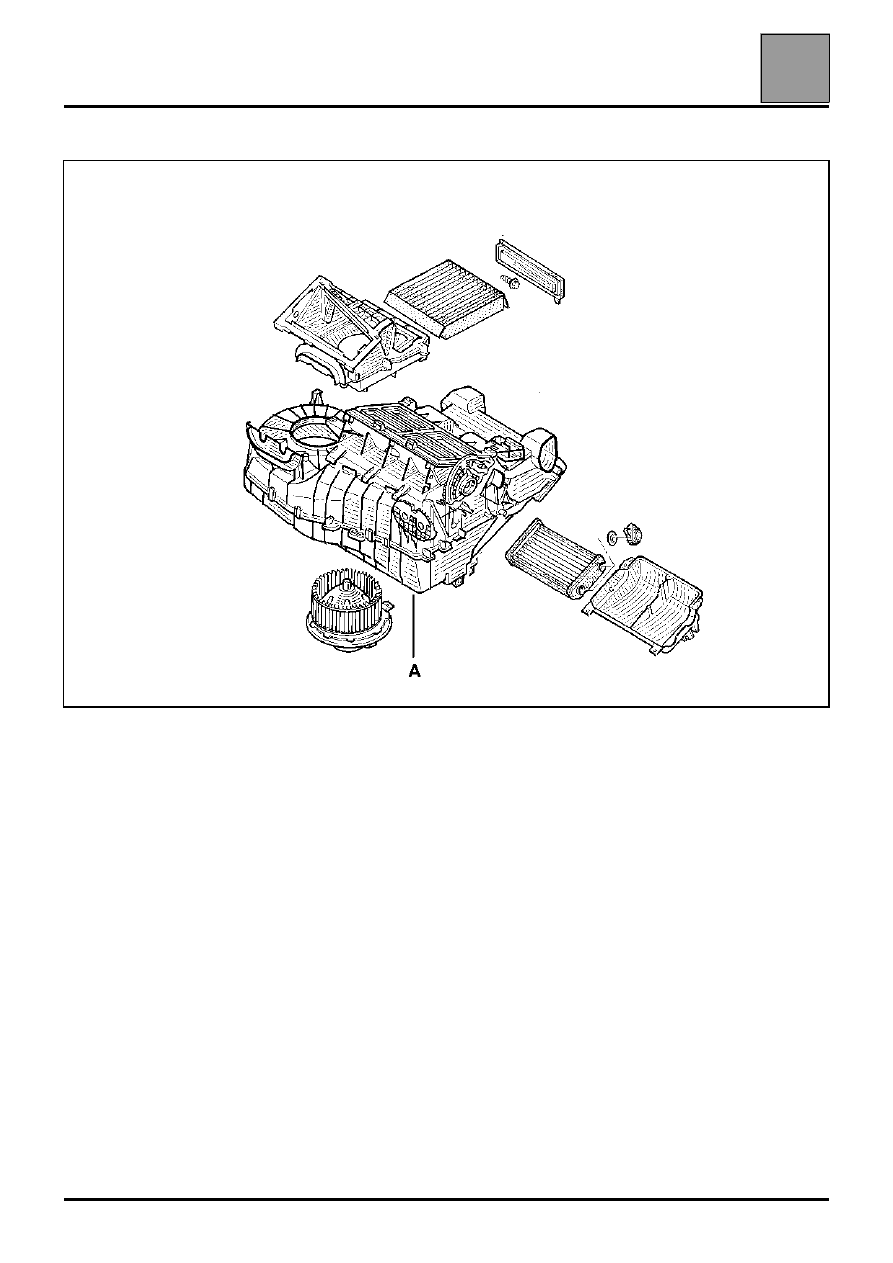

Для доступа к воздухораспределительному блоку (A) необходимо снять приборную панель и усилительную
балку.

Снятие и установка см. Главу 62 снятие и установка корпуса испарителя".

90602010

61-9

ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ САЛОНА

Распределительный блок

61

61-10

РЕГУЛИРОВКА И РАСПРЕДЕЛЕНИЕ МОЩНОСТИ
ОТОПЛЕНИЯ

Мощность отопления может быть изменена двумя
способами:
– путем изменения подачи воздуха,
– путем изменения температуры воздуха.

Количество поступающего воздуха регулируется
водителем посредством соответствующего
переключателя на панели управления на
автомобилях с кондиционером с ручным
управлением, или автоматически - на автомобилях
с кондиционером с автоматическим управлением.

Температура воздуха изменяется в зависимости от
положения смесительной заслонки. Поток воздуха
в распределительном блоке отклоняется в
зависимости от положения смесительной заслонки,
проходит через радиатор отопителя, а затем
смешивается с холодным воздухом для получения
желаемой водителем температуры.

Распределение и подача воздуха в салон
обеспечивается:
– пятипозиционным переключателем

распределения воздуха,

– распределителем потоков воздуха между левой и

правой частями салона,

– четырьмя соплами вентиляции,
– двумя клапанами подачи воздуха в ноги водителя

и переднего пассажира,

– двумя клапанами подачи воздуха в ноги задних

пассажиров,

– воздуховодом обогрева/обдува ветрового стекла,
– двумя воздуховодами обогрева/обдува передних

боковых стекол,

– воздуховодом вещевого ящика (в зависимости от

комплектации).
