ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ САЛОНА

Общие сведения

61

61-3

1

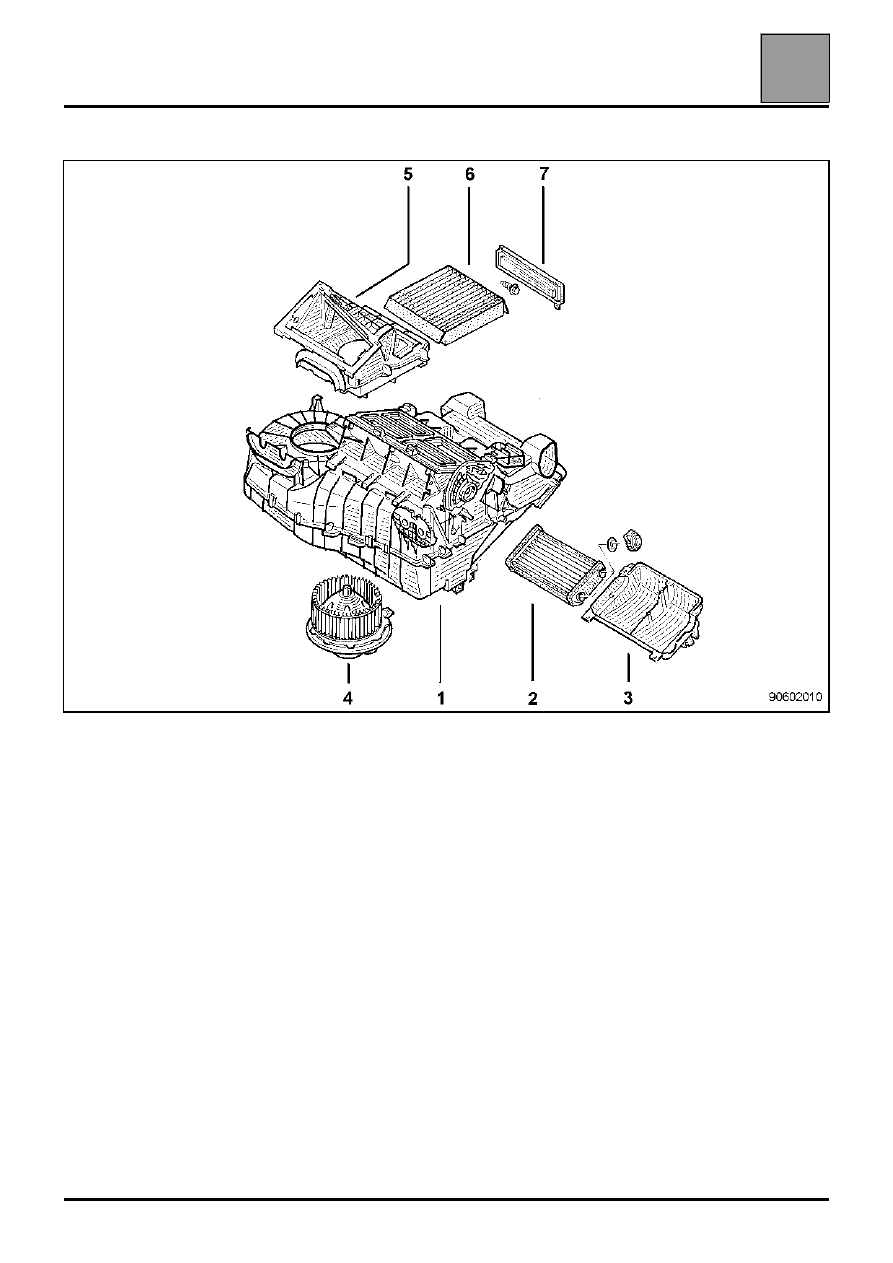

Распределительный блок,

2

Радиатор отопителя,

3

Крышка радиатора отопителя,

4

Электровентилятор,

5

Корпус фильтра системы вентиляции салона,

6

Фильтр системы вентиляции салона,

7

Крышка фильтра.

90602010

ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ САЛОНА

Принцип работы

61

Принцип работы

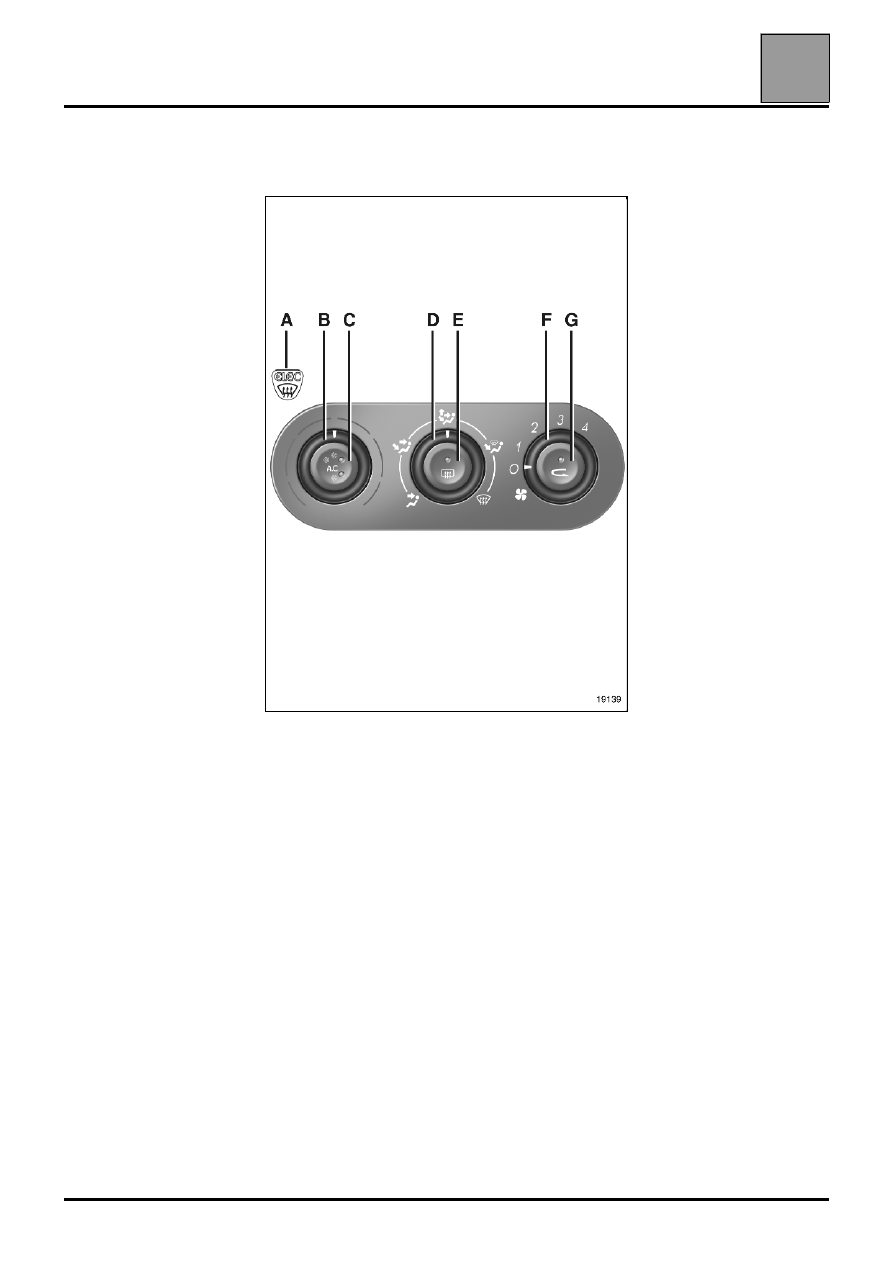

ПАНЕЛЬ УПРАВЛЕНИЯ

A Сигнальная лампа обогрева ветрового стекла,
B Переключатель регулирования температуры,
C Выключатель кондиционера,
D Переключатель распределения воздуха в

салоне,

E Включение электрообогрева заднего и ветрового

стекла,

F Переключатель скорости вращения

электродвигателя вентилятора,

G Включатель рециркуляции воздуха.

19139

61-4

ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ САЛОНА

Принцип работы

61

61-5

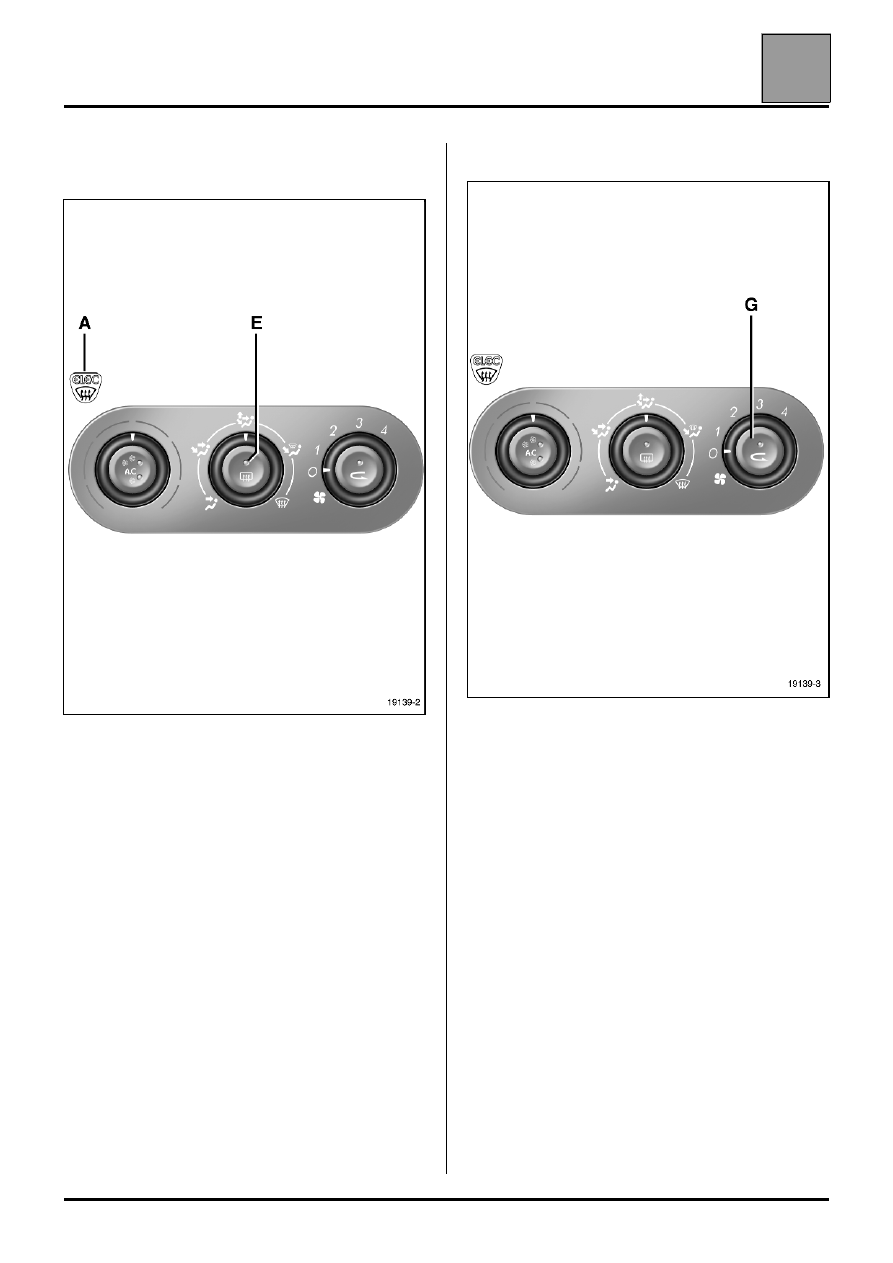

ЭЛЕКТРООБОГРЕВ ЗАДНЕГО И ВЕТРОВОГО
СТЕКОЛ (выключатель E)

●

Автомобиль без обогрева ветрового стекла:
При нажатии на данный выключатель
обеспечивается предохранение заднего стекла и
наружных зеркал заднего вида от обмерзания и
запотевания.

●

Автомобиль с электрообогревом ветрового
стекла:
При последовательных нажатиях на
выключатель обеспечивается:
– предохранение от обмерзания и запотевания

заднего стекла и наружных зеркал заднего
вида. При выборе данной функции загорается
встроенная в выключатель (E) сигнальная
лампа.

– предохранение от обмерзания и запотевания

заднего стекла, наружных зеркал заднего вида
и ветрового стекла. При этом загорается
встроенная в выключатель (E) сигнальная
лампа и сигнальная лампа (А).

Для прекращения реализации этих функций:
– Обогрев отключается автоматически по

истечении времени, определяемого системой;

– Снова нажмите на выключатель (E).

РЕЦИРКУЛЯЦИЯ ВОЗДУХА (выключатель G)

Загорается встроенная в выключатель сигнальная
лампа.

Воздух забирается в салоне и затем рециркулирует
в системе без подвода наружного воздуха.

Продолжительная работа в этом режиме может
привести к появлению запахов из-за того, что
воздух не обновляется, и к запотеванию стекол.
Поэтому желательно перейти к нормальной работе
с поступлением наружного воздуха. Для этого
снова нажмите на выключатель (G), как только
потребность в рециркуляции воздуха отпадает.

19139-2

19139-3

ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ САЛОНА

Панель управления

61

61-6

Панель управления

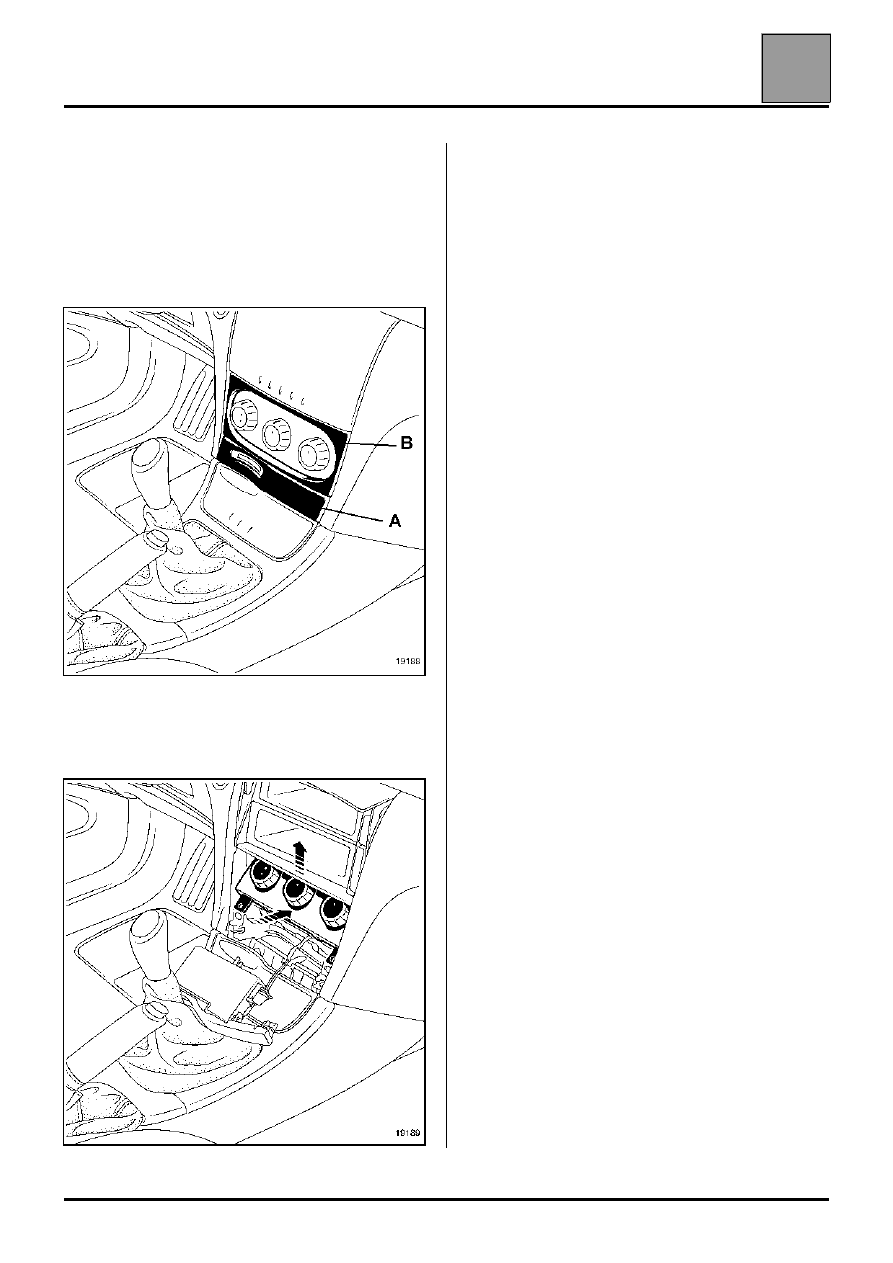

СНЯТИЕ

Отсоедините аккумуляторную батарею.

Снимите:
– корпус считывающего устройства карточек Рено,

потянув его на себя (A),

– крышку панели управления (B),

– два болта в нижней части панели управления,
– панель управления, действуйте, как показано на

приведенной схеме:

Отсоедините тросы привода.

Разъедините разъемы панели управления.

УСТАНОВКА

Установка производится в порядке, обратном
снятию.
