ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ САЛОНА

Управление электродвигателем вентилятора

61

Управление электродвигателем вентилятора

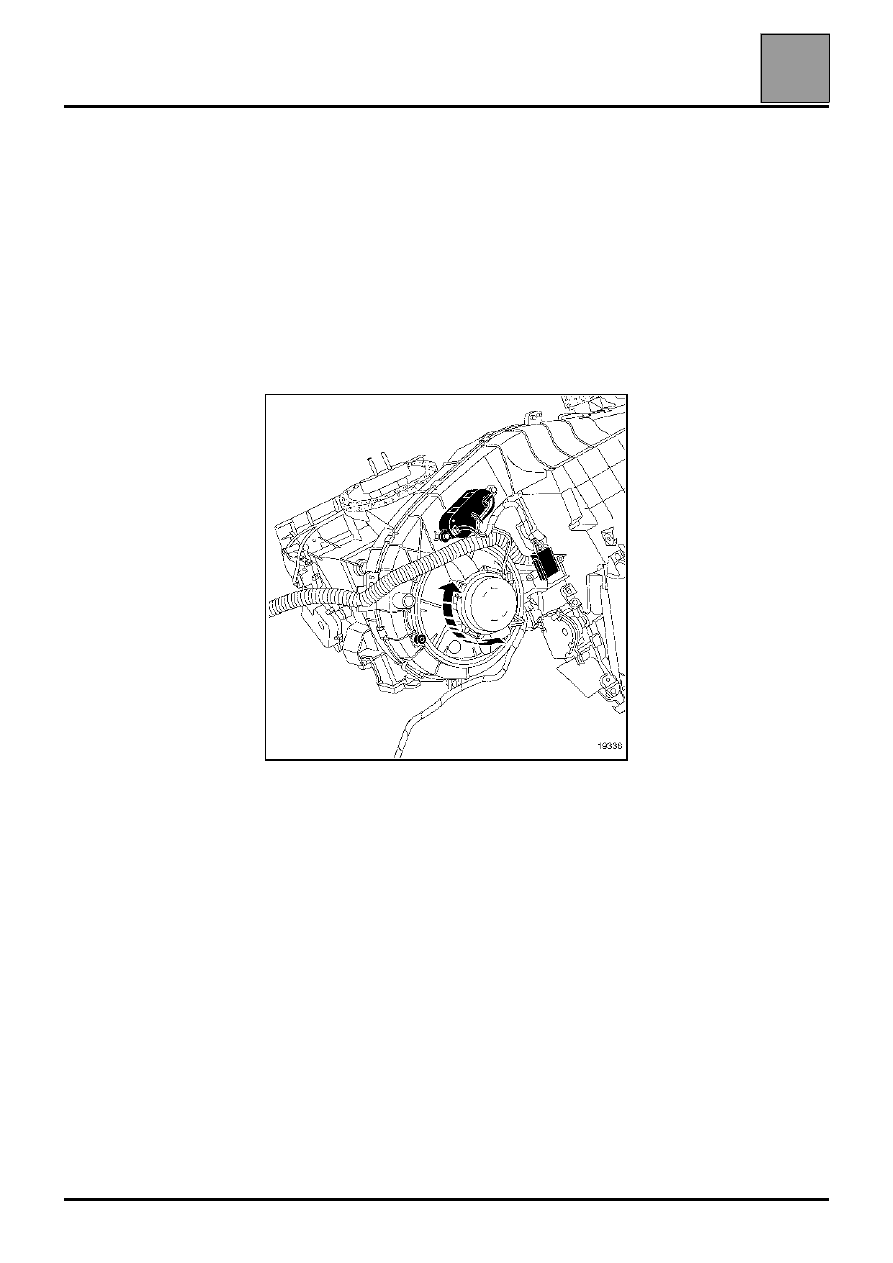

БЛОК РЕЗИСТОРОВ

Отсоедините аккумуляторную батарею.

Доступ к блоку резисторов обеспечивается снизу от
приборной панели.

Отсоедините:
– аккумуляторную батарею,
– разъем блока резисторов.

Снимите два болта крепления блока резисторов.

19336

61-23

КОНДИЦИОНЕР

Общие сведения

62

162

КОНДИЦИОНЕР

Общие сведения

62-1

КОНДИЦИОНЕР

Общие сведения

62

62-2

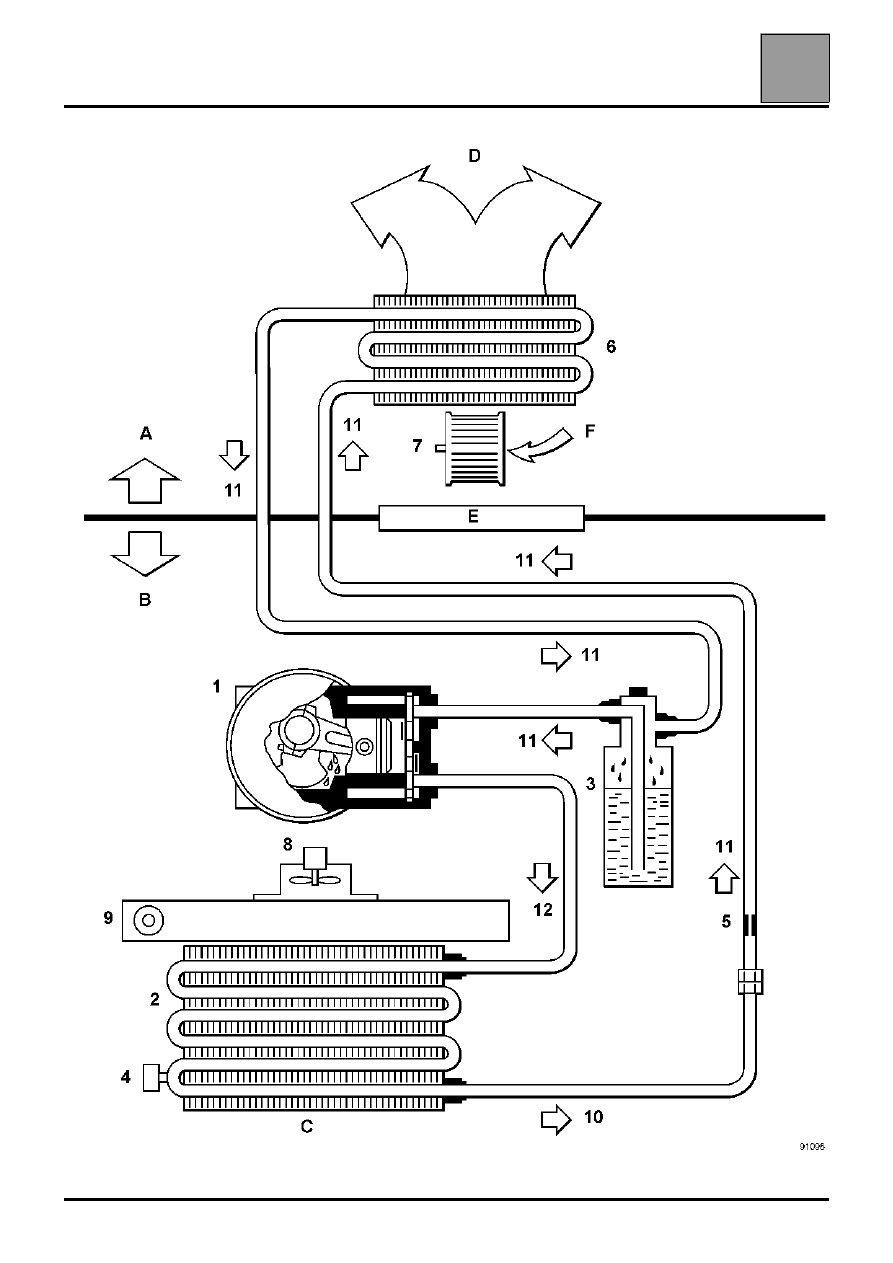

A

Салон

B

Моторный отсек

C

Наружный воздух

D

К воздухосмесительному блоку

E

Щиток передка

F

Наружный воздух или рециркулируемый воздух

1

Компрессор

2

Конденсор

3

Ресивер-осушитель

4

Трехфункциональное реле давления

5

Редуктор

6

Испаритель

7

Электровентилятор нагнетания воздуха

8

Электровентилятор системы охлаждения
двигателя

9

Радиатор двигателя

10 Хладагент под высоким давлением
11 Пар под низким давлением
12 Пар под высоким давлением

СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

Общие сведения

62

62-3

162

СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

Общие сведения

СВЕДЕНИЯ О ХЛАДАГЕНТЕ

Характеристики используемого хладагента
приведены на этикетке, находящейся в моторном
отсеке.

В документе "Система кондиционирования
воздуха- новых хладагент R 134a" приведены
более подробные сведения об этом хладагенте.

Наиболее важные рекомендации касаются
использования для компрессора только масла
PLANETELF PAG 488 и установки трубопроводов
системы.

Это масло поставляется в канистрах емкостью
250 мл со склада запасных частей. Складской
номер 77 11 172 668.

Для заправки компрессора SD7V16
(автомобили с двигателем L7X)
используйте масло Sanden SP10,
складской номер 77 01 419 313

ПРИМЕР:

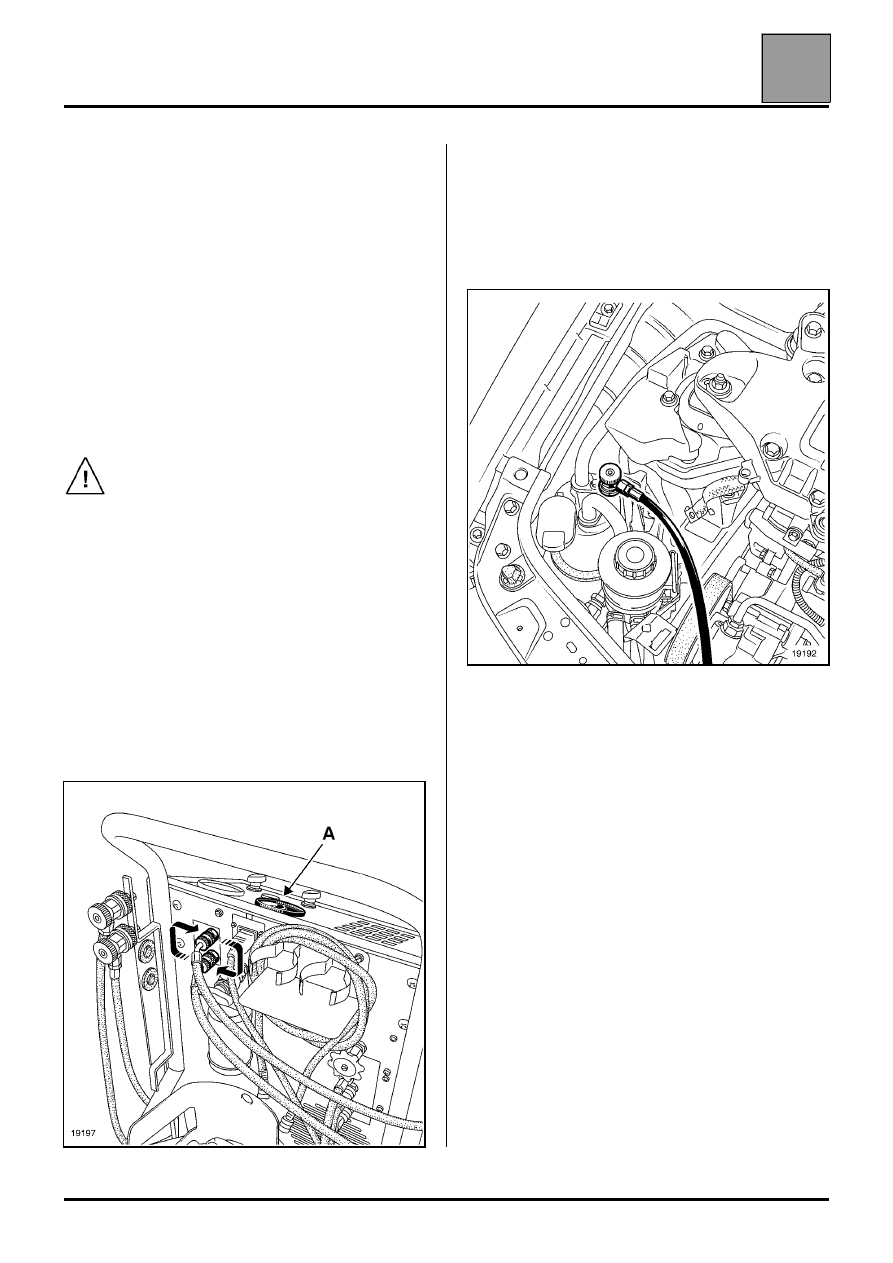

ИСПОЛЬЗОВАНИЕ ЗАПРАВОЧНОЙ СТАНЦИИ
(ROBINAIR R 134a):

Особенностью автомобилей "Laguna" является то,
что в системе кондиционирования имеется только
один штуцер.

Для слива, создания разряжения и запривки
хладагентом R 134a, необходимо поменять
местами шланги "Robinair R 134a".

На зарядной станции:
– подсоедините шланг низкого давления к штуцеру

высокого давления,

– подсоедините шланг высокого давления к

штуцеру низкого давления,

– снимите показания манометра низкого

давления (A).

На автомобиле:
– подсоедините штуцер большого диаметра (шланг

высокого давления) к штуцеру системы
кондиционирования автомобиля,

– откройте только тот клапан, который

соответствует штуцеру, подсоединенному к
автомобилю,

– снимите показания с манометра (A) на панели

управления зарядной станции.

При использовании других зарядных станций,
действуйте согласно их инструкциям по
эксплуатации и проконсультируйтесь у их
поставщиков.
