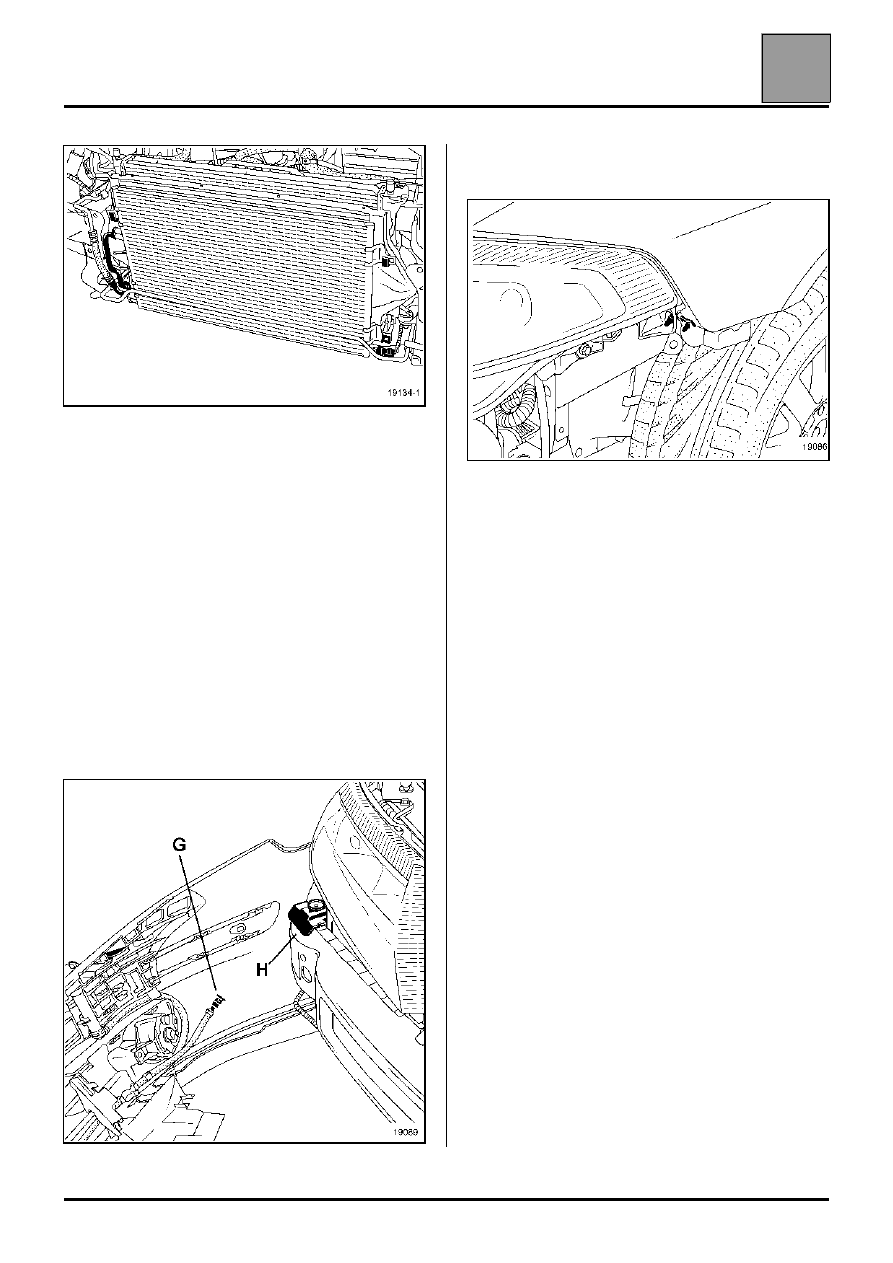

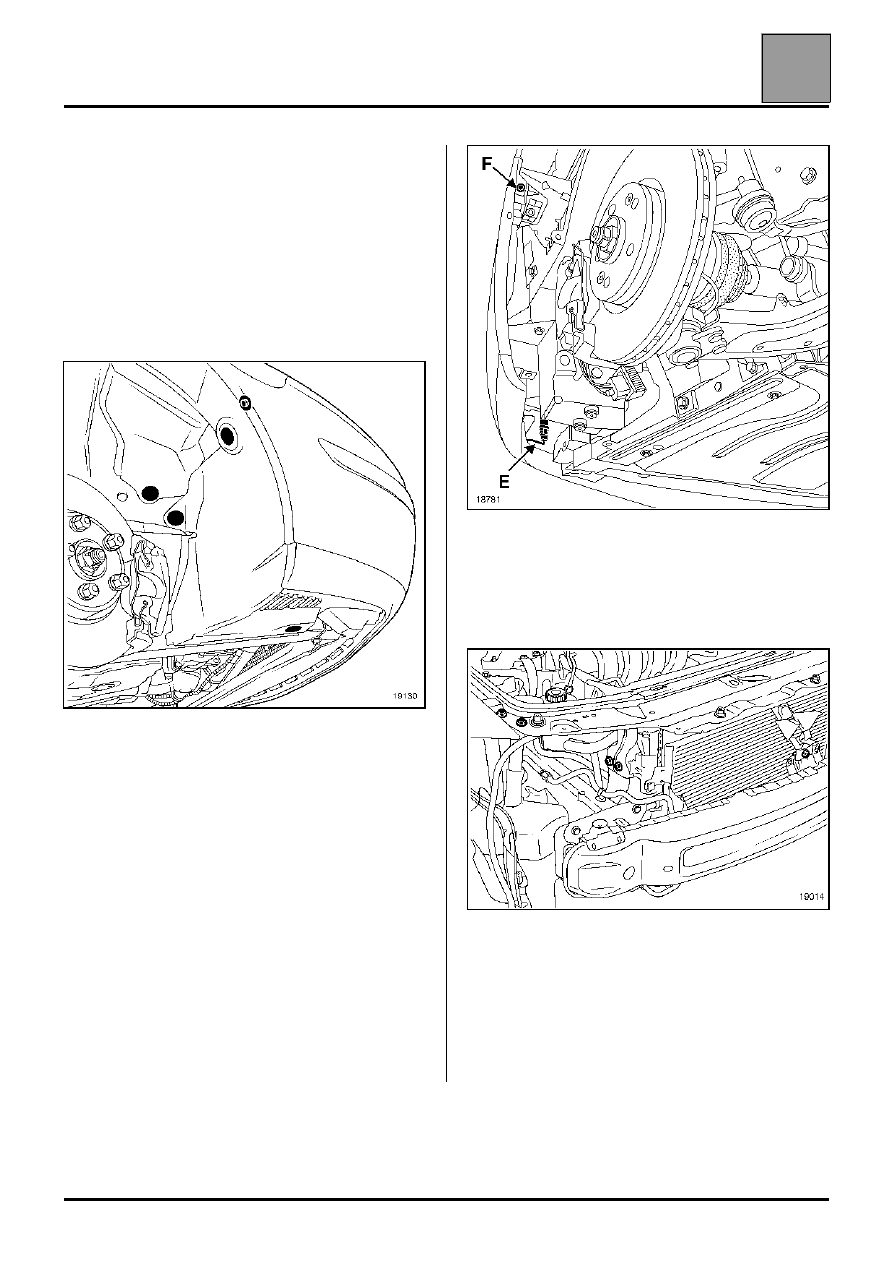

КОНДИЦИОНЕР

Конденсор

62

62-8

КОНДИЦИОНЕР

Конденсор

СНЯТИЕ

Отсоедините аккумуляторную батарею.

Слейте хладагент из холодильного контура с
помощью заправочной станции (см. главу 62
"Общие сведения").

Снимите:
– защиту поддона двигателя,
– частично грязезащитные щитки.

Разъедините разъемы (E) питания
противотуманных фар (если они есть).

Снимите два болта бокового крепления (F).

Частично высвободите бампер.

Отсоедините трубки подвода жидкости жиклеров
омывателей фар (если они есть).

Снимите:
– бампер (вдвоем с помощником),
– облицовку радиатора,
– фары,
– верхнюю поперечину,

– штуцеры трубок проводов холодильного контура

на конденсоре.

Отсоедините колодку проводов от
трехфункционального реле давления.

Снимите:
– фиксаторы нижнего крепления конденсора,

19130

18781

19014

КОНДИЦИОНЕР

Конденсор

62

62-9

– конденсор.

УСТАНОВКА

Проверьте надежность крепления конденсора.

Смажьте уплотнительные прокладки трубопровода
предписываемым маслом.

Установка производится в порядке, обратном
снятию.

Установка бампера (вдвоем с помощником):
– Подсоедините трубки подвода жидкости

жиклеров омывателей фар (G) (если они есть),

– Приложите бампер к поперечине и вставьте

направляющие платы в гнезда (H).

Проверьте надежность крепления боковых
установочных фиксаторов и бампера.

Заправьте хладагентом холодильный контур с
помощью заправочной станции (см. главу 62
"Общие сведения").

После замены конденсора, добавьте 30 мл
рекомендуемого масла в компрессор.

19134-1

19089

19086

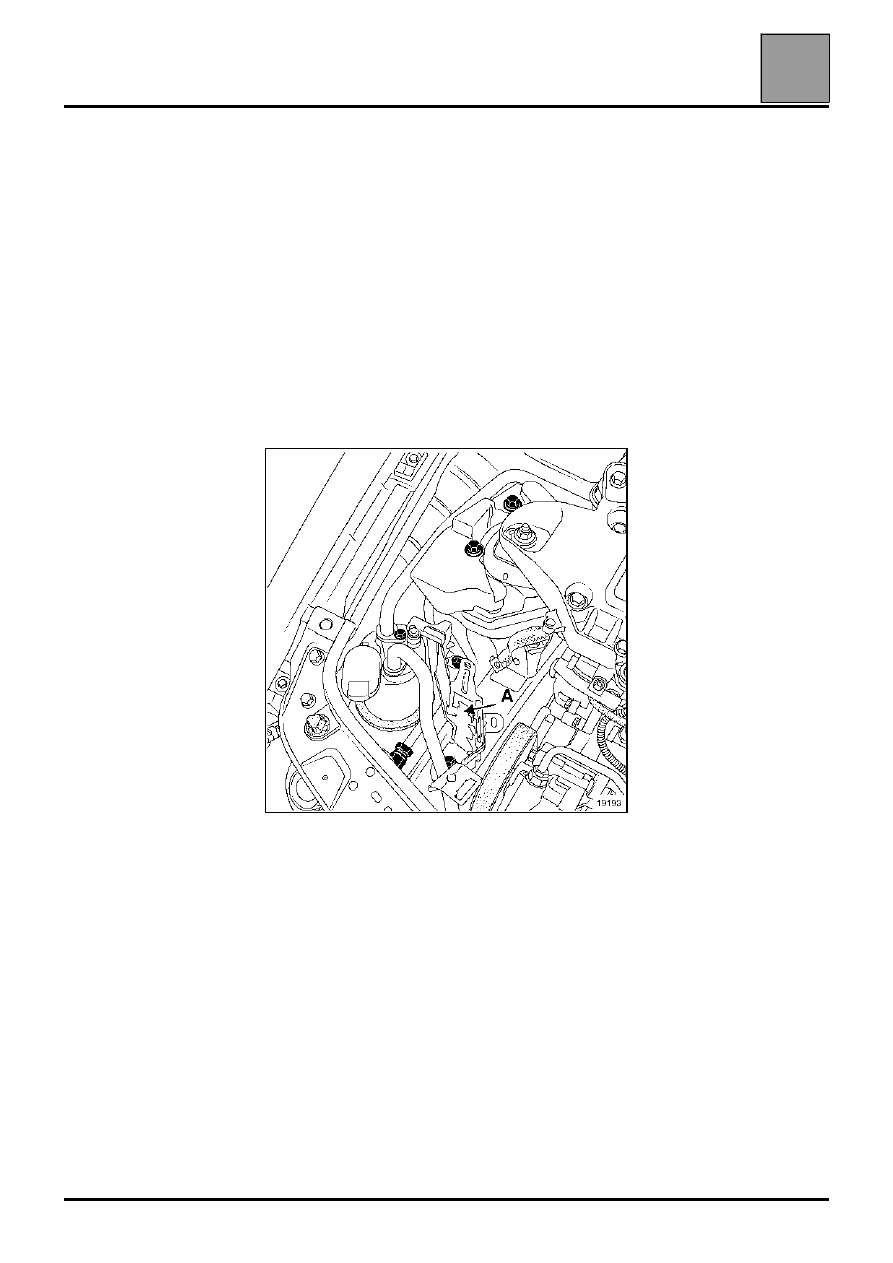

КОНДИЦИОНЕР

Ресивер-осушитель

62

Ресивер-осушитель

СНЯТИЕ

Отсоедините аккумуляторную батарею.

Слейте хладагент из холодильного контура с
помощью заправочной станции (см. главу 62
"Общие сведения").

Снимите расширительный бачок.

Снимите:
– два болта крепления защитного экрана (A),
– два болта крепления трубок проводов к ресиверу-

осушителю,

– ресивер с его кронштейном.

УСТАНОВКА

Смажьте уплотнительные прокладки трубопровода
предписываемым маслом.

Установка производится в порядке, обратном
снятию.

Заправьте хладагентом холодильный контур с
помощью заправочной станции (см. главу 62
"Общие сведения").

При замене ресивера-осушителя добавьте 15 мл
рекомендуемого масла в компрессор.

19193

62-10

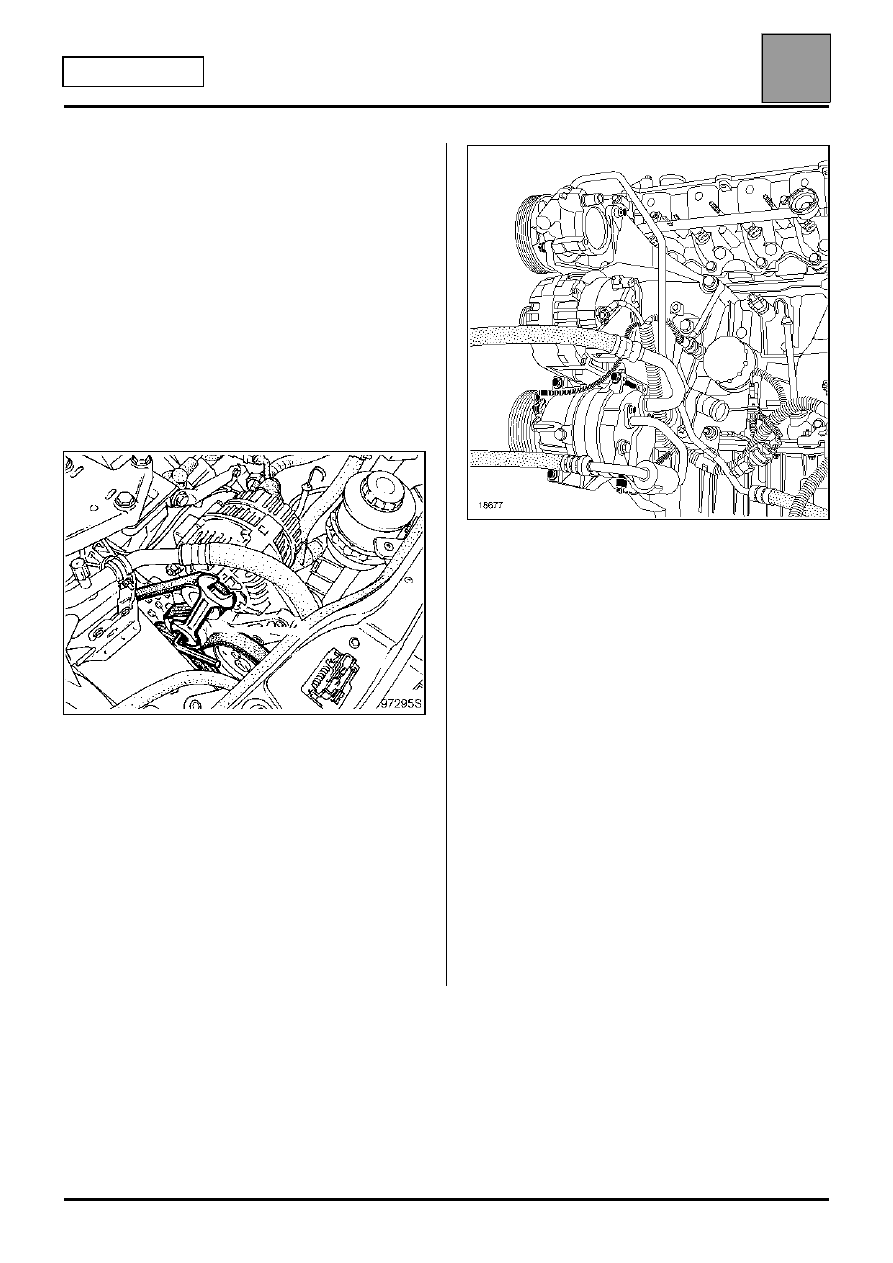

КОНДИЦИОНЕР

Компрессор

62

62-11

K4M/F4P/F9Q

Компрессор

СНЯТИЕ

Отсоедините аккумуляторную батарею.

Слейте хладагент из холодильного контура с
помощью заправочной станции (см. главу 62
"Общие сведения").

Отверните болт с внутренним шестигранником
(7 мм грань) натяжного ролика ремня и с помощью
плоского гаечного ключа на (22 мм) ослабьте
ремень.

Снятые приводные ремни повторно не
используются и подлежат обязательной
замене.

Снимите:
– защиту поддона двигателя,
– трубопроводы системы кондиционирования.

Разъедините разъемы компрессора.

Снимите три болта крепления компрессора.

УСТАНОВКА

При замене компрессора следует иметь в виду,
что новый компрессор поставляется с
полностью залитым маслом.

ВАЖНОЕ ЗАМЕЧАНИЕ: При работах с элементами
системы кондиционирования воздуха строго
соблюдайте все указания по доливу масла.

Смажьте уплотнительные прокладки трубопровода
предписываемым маслом.

Установка производится в порядке, обратном
снятию.

Затяните болты крепления трубопроводов
холодильного контура на компрессоре моментом
3 даН.м.

Заправьте хладагентом холодильный контур с
помощью заправочной станции (см. главу 62
"Общие сведения").

97295S

18677
