МЕХАНИЧЕСКИЕ УСТРОЙСТВА УПРАВЛЕНИЯ

Механизм управления переключением передач

37

37-34

DP0

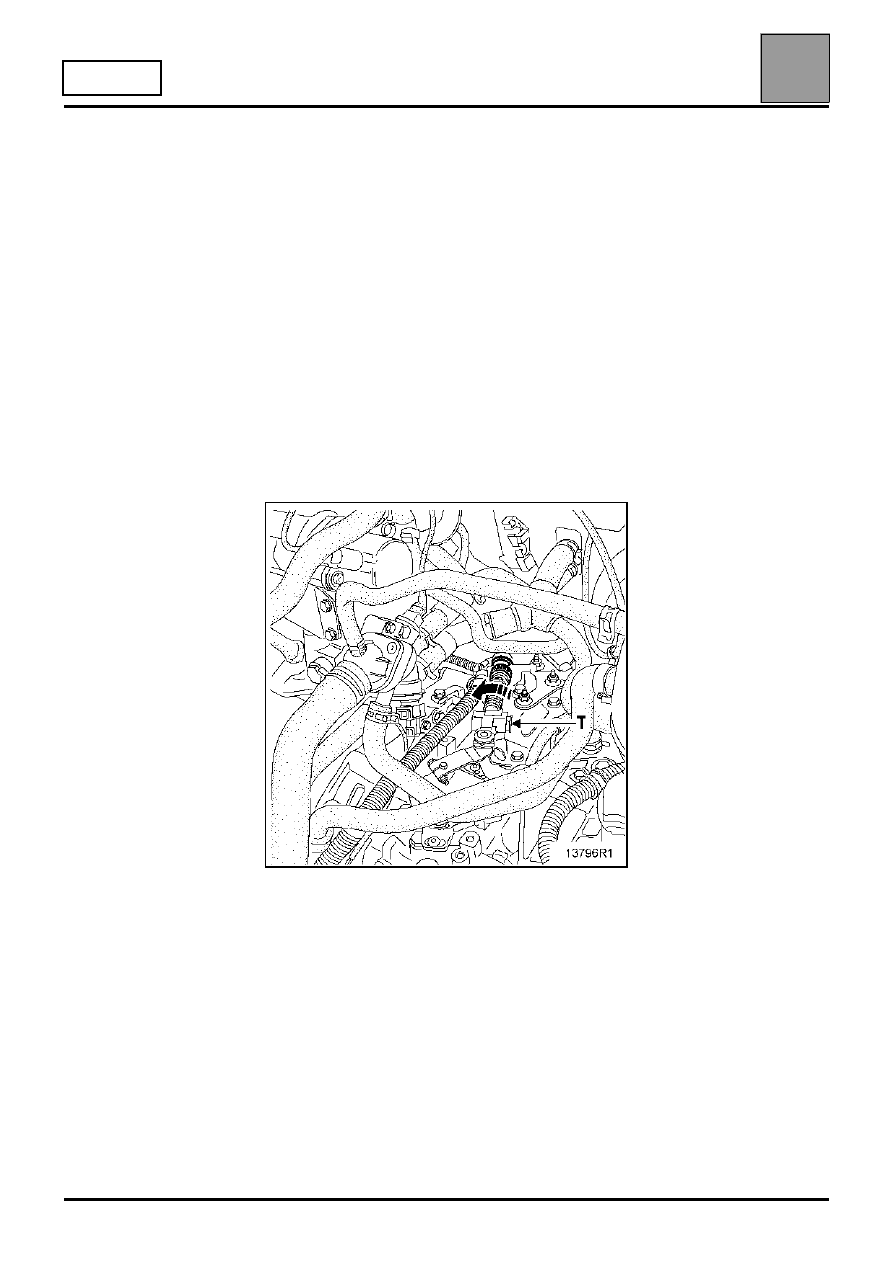

УСТАНОВКА

Установка производится в порядке, обратном
снятию.

Отрегулируйте трос выбора передач в зоне
многофункционального переключателя.

Нажмите на подвижной элемент (T) и
зафиксируйте его с помощью защелки.

Снова подсоедините трос к шаровой головке
многофункционального переключателя в
положении N к селектору АКП и к
многофункциональному переключателю (CMF).

Нажав на защелку подвижного элемента, (T)
заблокируйте его. Регулировка закончена.

МЕХАНИЧЕСКИЕ УСТРОЙСТВА УПРАВЛЕНИЯ

Механизм управления переключением передач

37

37-35

SU1

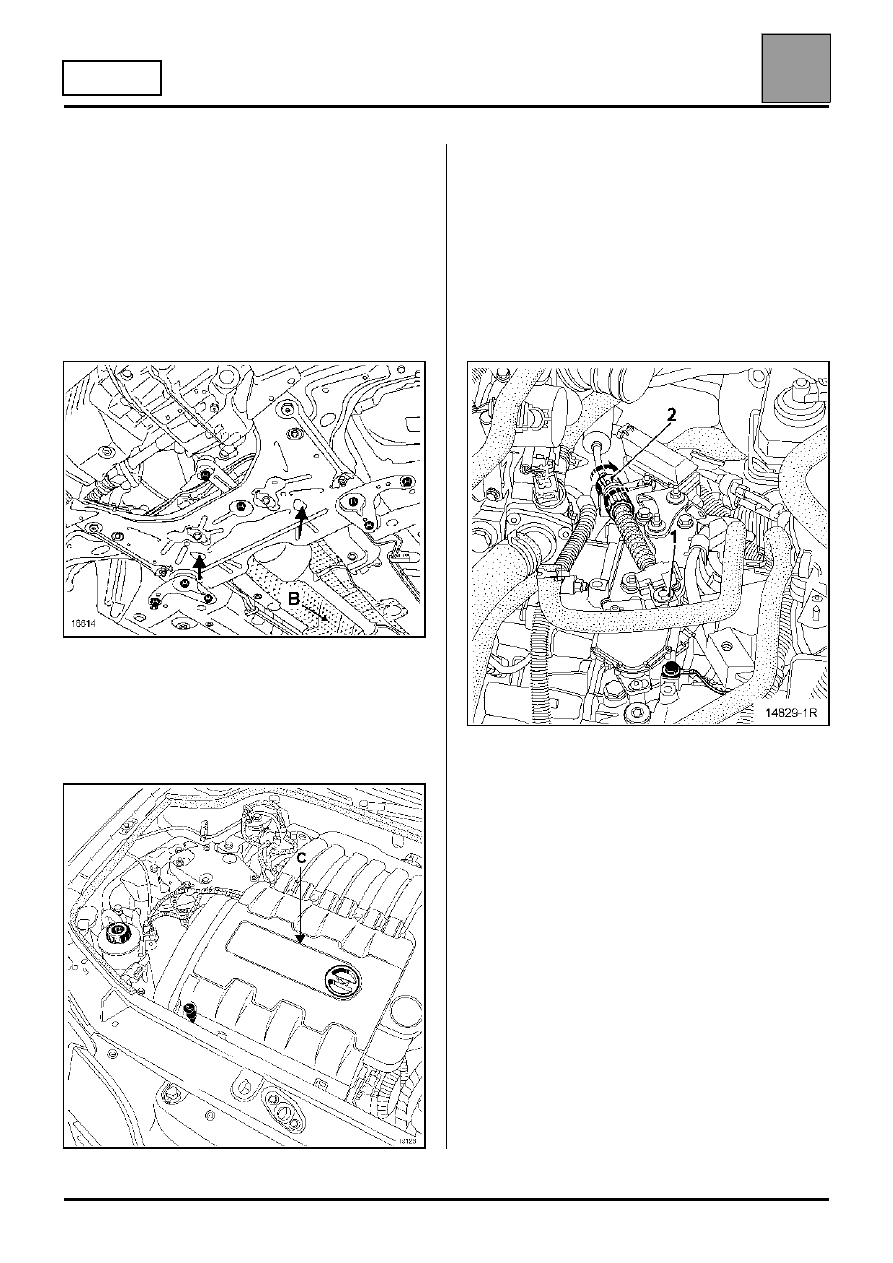

СНЯТИЕ ТРОСА ВЫБОРА ПЕРЕДАЧИ

СНЯТИЕ

Снизу автомобиля:

Снимите:
– выпускной трубопровод (см. главу 19),
– два крепежных болта тепловой защиты,
– тепловую защиту (B).

При помощи острой пластины прорежьте низ
корпуса рычага селектора по кругу.

В моторном отсеке:

Снимите защиту двигателя (С).

Отсоедините:
– шаровую головку (1) троса

многофункционального переключателя,

– трос (2) многофункционального переключателя,

разблокировав стопор оболочки троса.

ПРИМЕЧАНИЕ: не перемещайте оранжевое
кольцо в ходе этой операции. Оно может сломаться
при снятии или установке. Не заменяйте
сломанное кольцо, т.к. отсутствие этой детали не
ухудшает работу системы.

Снимите трос выбора передач.

МЕХАНИЧЕСКИЕ УСТРОЙСТВА УПРАВЛЕНИЯ

Механизм управления переключением передач

37

37-36

SU1

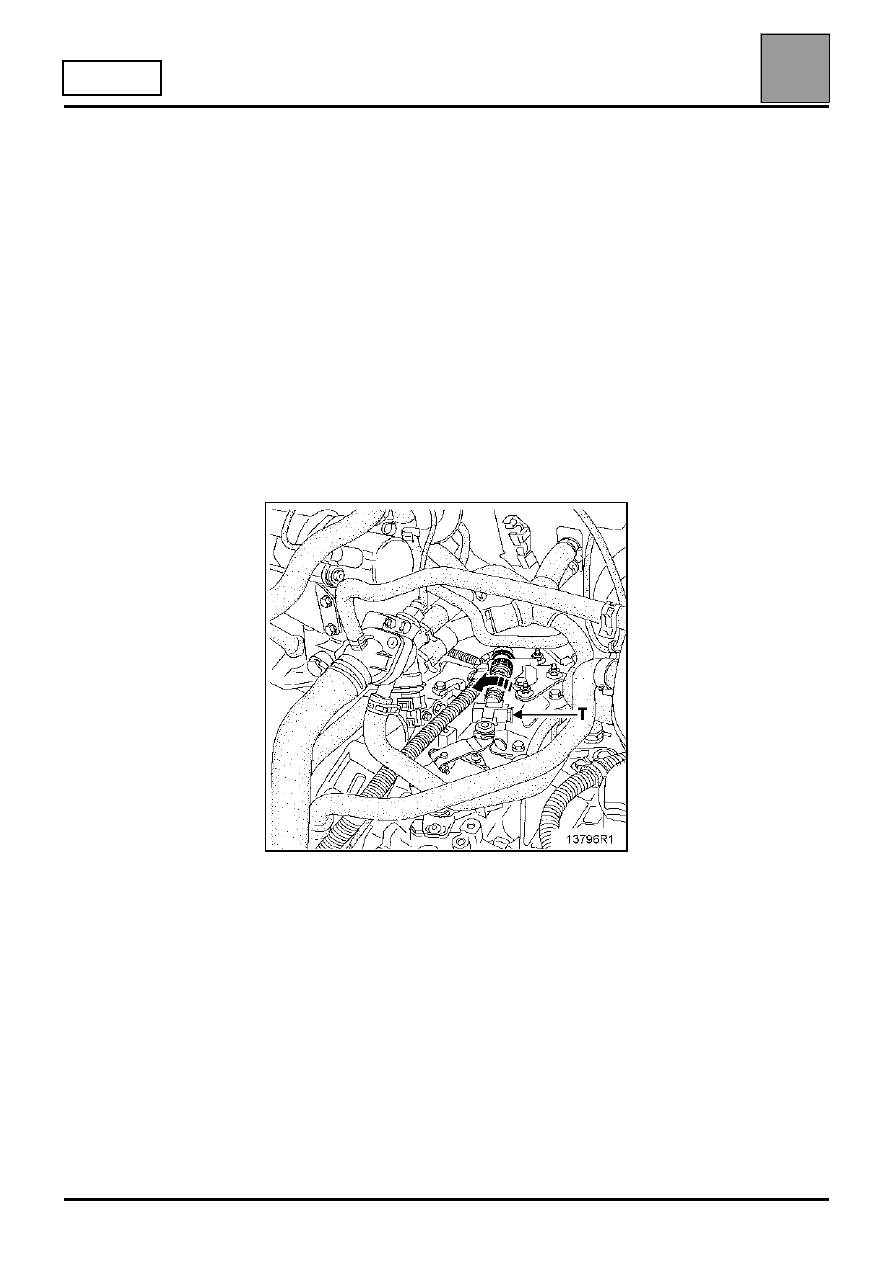

УСТАНОВКА

Установка производится в порядке, обратном
снятию.

Отрегулируйте трос выбора передач в зоне
многофункционального переключателя.

Нажмите на подвижной элемент (T) и
зафиксируйте его с помощью защелки.

Снова подсоедините трос к шаровой головке
многофункционального переключателя в
положении N к селектору и к
многофункциональному переключателю.

Нажав на защелку подвижного элемента, (T)
зафиксируйте его. Регулировка закончена.

ГИДРАВЛИЧЕСКАЯ СИСТЕМА С ЭЛЕКТРИЧЕСКИМ УПРАВЛЕНИЕМ

Система стабилизации траектории MK 60

38

38-1

138

ГИДРАВЛИЧЕСКАЯ СИСТЕМА С ЭЛЕКТРИЧЕСКИМ УПРАВЛЕНИЕМ

Система стабилизации траектории MK 60

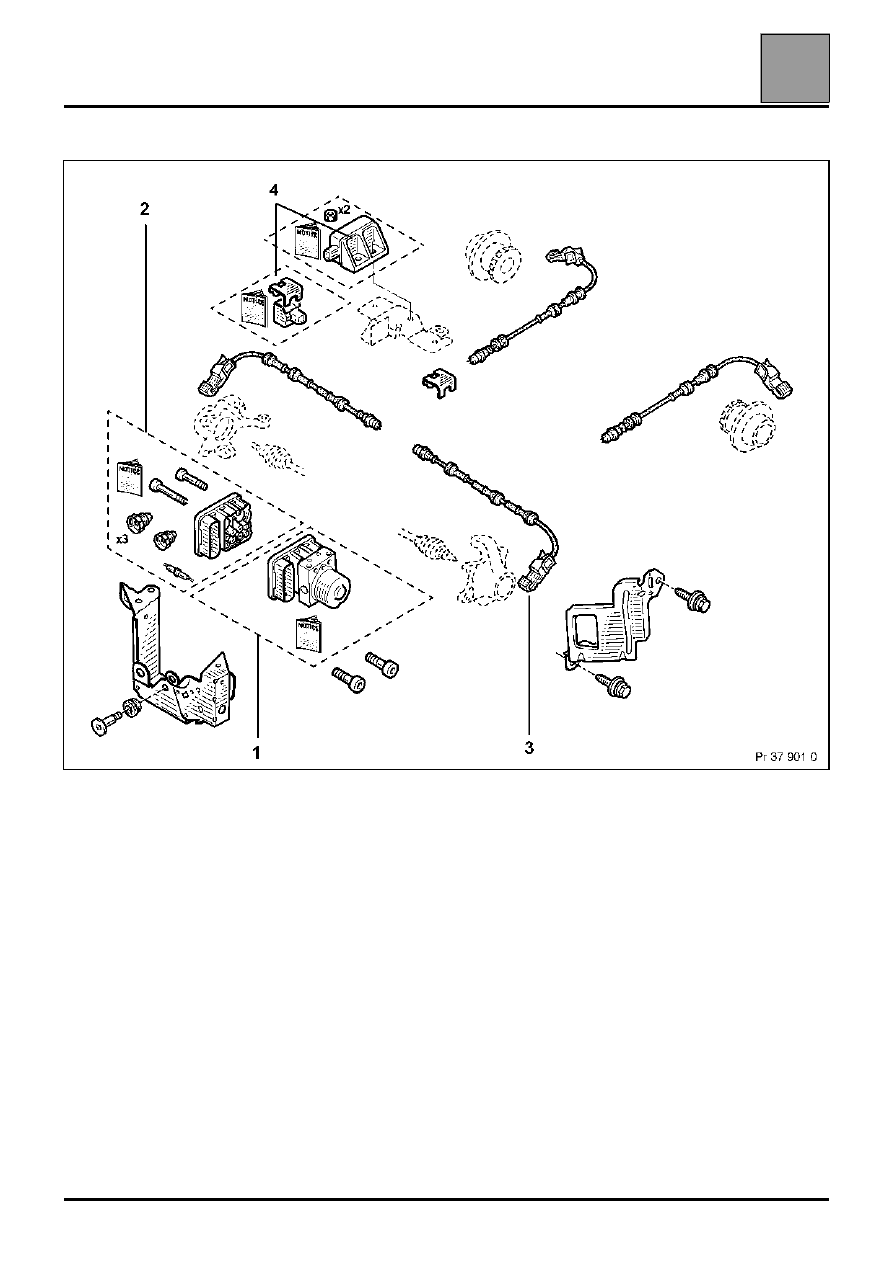

1 Гидравлический насос с блоком регулирования давления
2 ЭБУ АБС и ССТ (Электронной системы стабилизации траектории)
3 Колесный датчик
4 Датчик продольного и поперечного ускорения
