МЕХАНИЧЕСКИЕ УСТРОЙСТВА УПРАВЛЕНИЯ

Корпус рычага переключения передач

37

37-30

PK

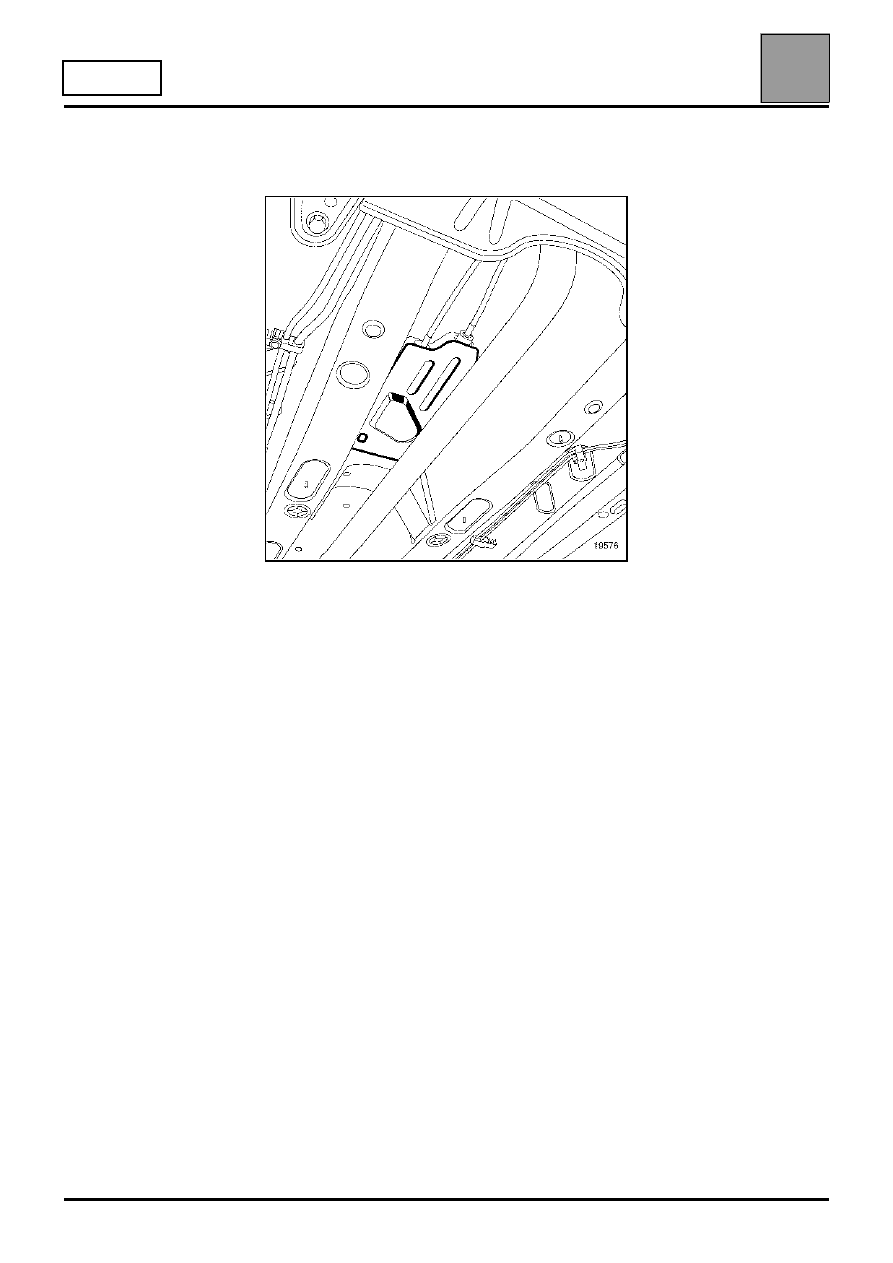

Снимите тросы выбора и переключения передач
вместе с корпусом рычага переключения передач.

УСТАНОВКА

Установка производится в порядке, обратном
снятию.

МЕХАНИЧЕСКИЕ УСТРОЙСТВА УПРАВЛЕНИЯ

Корпус рычага селектора

37

37-31

Корпус рычага селектора

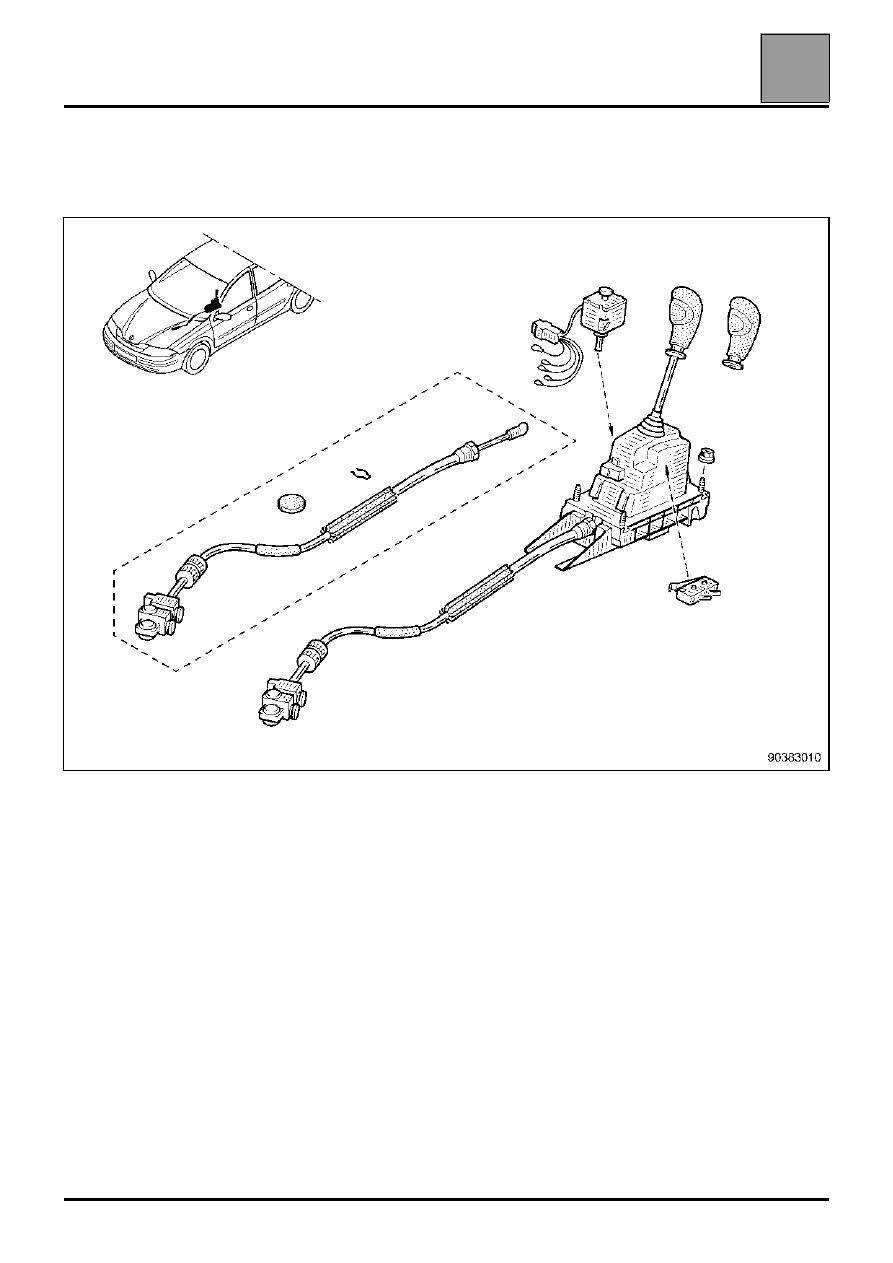

СХЕМА

ТРОС СЕЛЕКТОРА НА АКП DP0/SU1

МЕХАНИЧЕСКИЕ УСТРОЙСТВА УПРАВЛЕНИЯ

Корпус рычага селектора

37

37-32

DP0/SU1

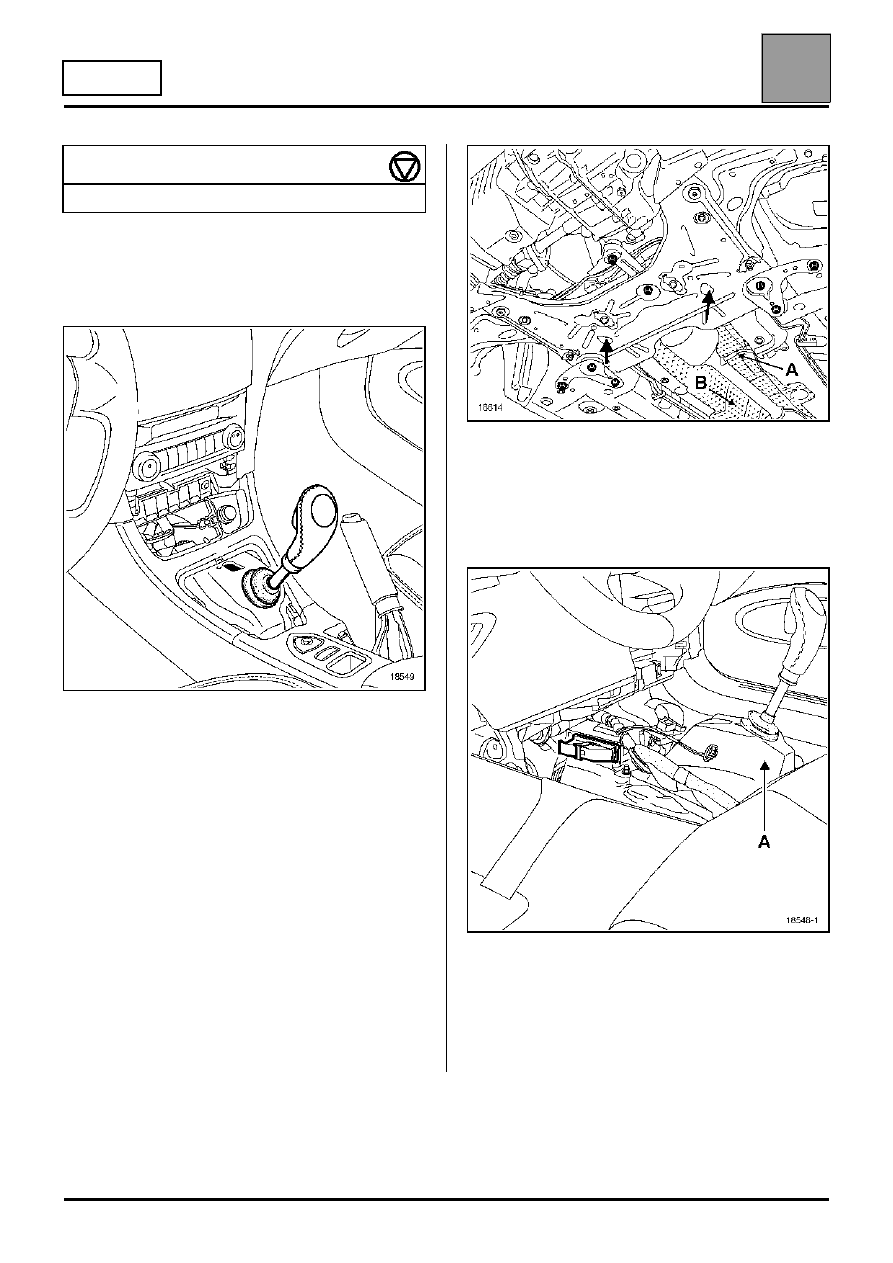

Корпус рычага селектора

Особенности:
Если автомобиль стоит на месте, то
разблокировать рычаг селектора можно, нажав на
кнопку под чехлом.

СНЯТИЕ

Эта операция выполняется после снятия
центральной консоли.

Снизу автомобиля:

Отсоедините колодку проводов от кислородного
датчика (A) (если установлен).

Снимите:
– выпускной трубопровод (см. главу 19),
– два крепежных болта тепловой защиты,
– тепловую защиту (B).

При помощи острой пластины прорежьте низ
корпуса рычага селектора по кругу.

Отсоедините трос от корпуса.

Снимите корпус рычага селектора (A).

УСТАНОВКА

Установка производится в порядке, обратном
снятию.

ВНИМАНИЕ: правильно расположите тросы.

МОМЕНТ ЗАТЯЖКИ, даН.м

Болт крепления корпуса

3

МЕХАНИЧЕСКИЕ УСТРОЙСТВА УПРАВЛЕНИЯ

Механизм управления переключением передач

37

37-33

DP0

Механизм управления переключением передач

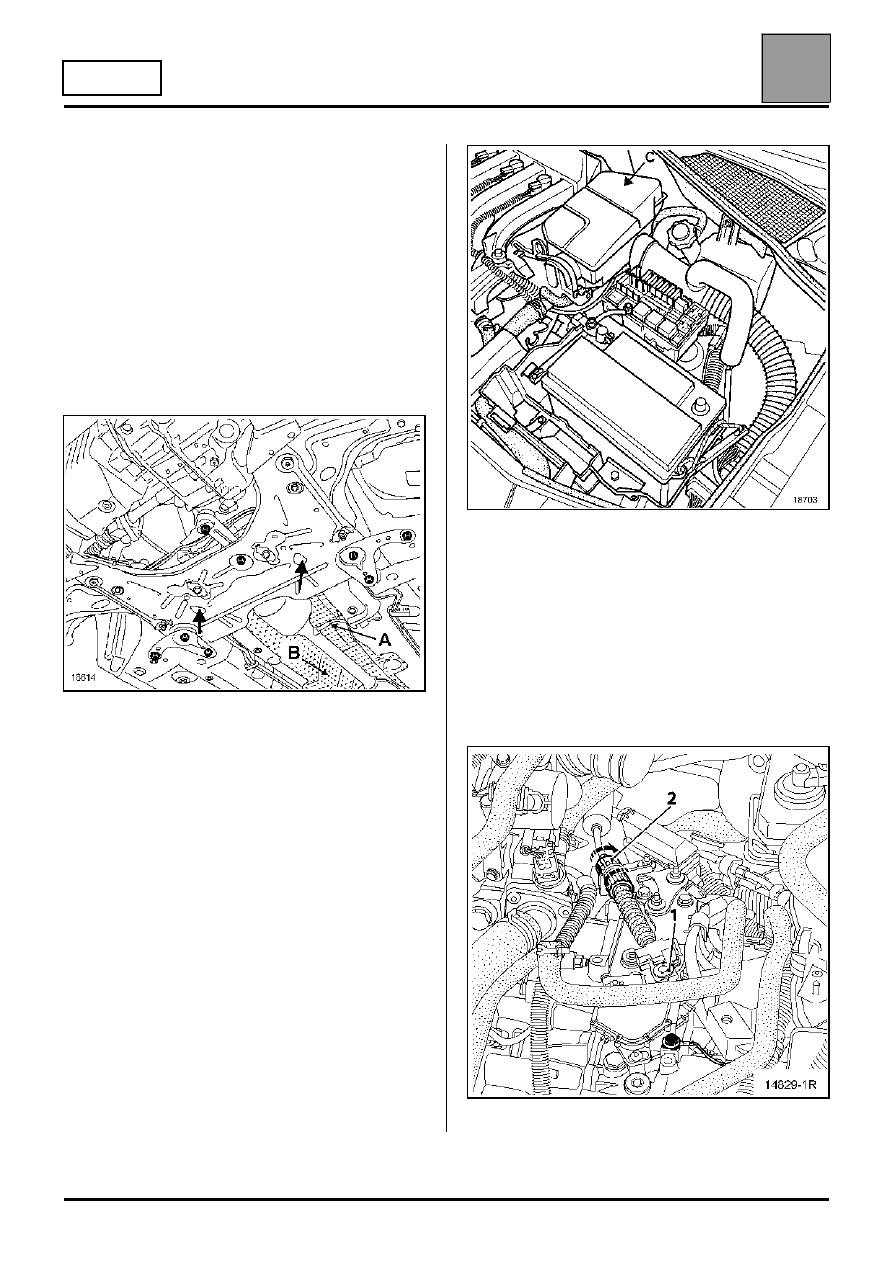

СНЯТИЕ ТРОСА ВЫБОРА ПЕРЕДАЧ

СНЯТИЕ

Снизу автомобиля:

Отсоедините колодку проводов от кислородного
датчика (A).

Снимите:
– выпускной трубопровод (см. главу 19),
– два крепежных болта тепловой защиты,
– тепловую защиту (B).

При помощи острой пластины прорежьте низ
корпуса рычага селектора по кругу.

В моторном отсеке:

Снимите глушитель шума впуска (C).

Отсоедините:
– шаровую головку (1) троса

многофункционального переключателя,

– трос (2) многофункционального переключателя,

разблокировав концевой стопор оболочки троса.

ПРИМЕЧАНИЕ: не перемещайте оранжевое
кольцо в ходе этой операции. Оно может сломаться
при снятии или установке. Не заменяйте трос
сломанное кольцо, т.к. отсутствие этой детали не
ухудшает работу системы.

Снимите трос выбора передач.
