МЕХАНИЧЕСКИЕ УСТРОЙСТВА УПРАВЛЕНИЯ

Педаль сцепления

37

37-26

Педаль сцепления

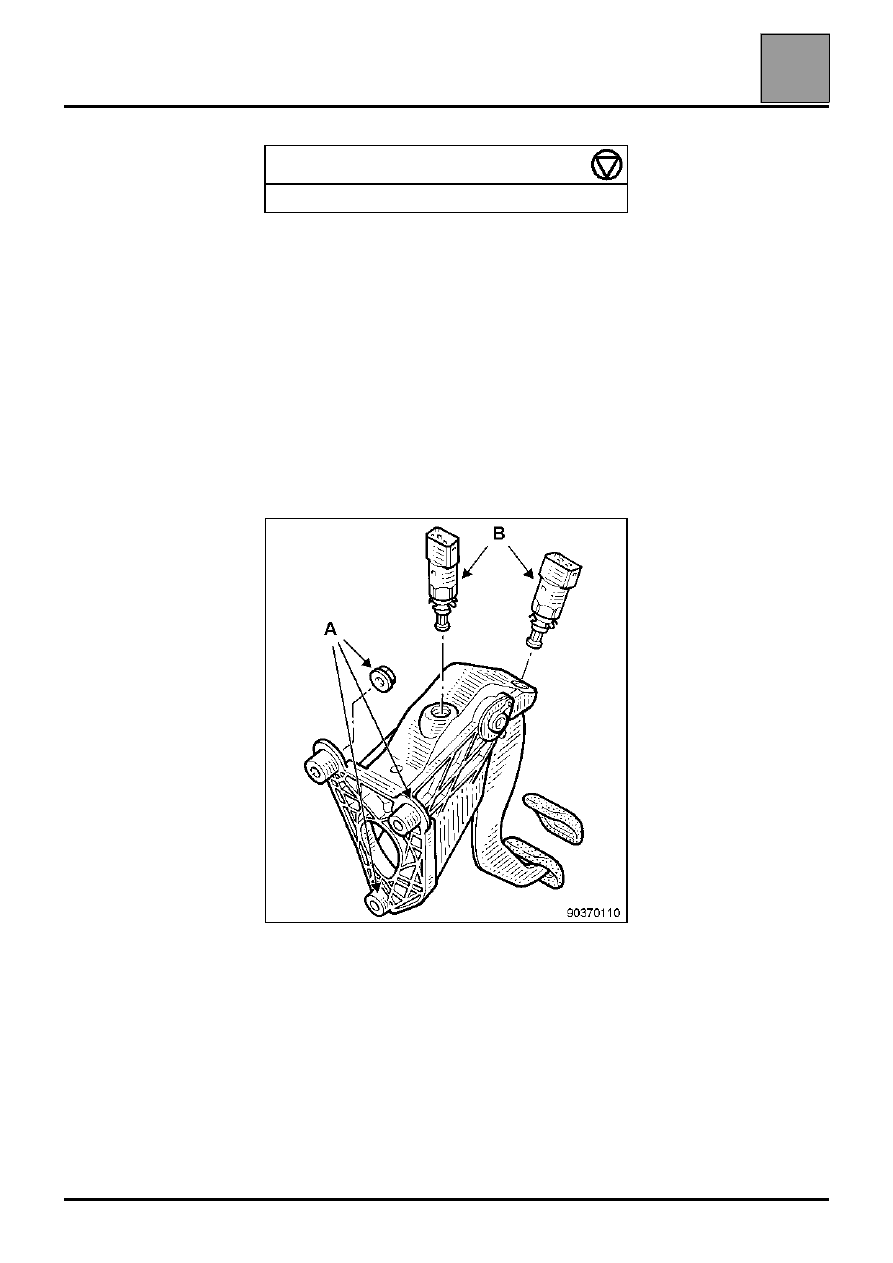

СНЯТИЕ

Отсоедините аккумуляторную батарею

Поставьте колеса автомобиля в положение для
движения по прямой.

Отсоедините шаровую головку главного цилиндра
от педали сцепления.

Снимите:
– три гайки (A) кронштейна,
– два разъема (B) датчиков педалей.

УСТАНОВКА

Установка производится в порядке, обратном
снятию.

Затяните гайки моментом 3,4, даН.м.

МОМЕНТ ЗАТЯЖКИ, даН.м

Гайка крепления кронштейна

3,4

МЕХАНИЧЕСКИЕ УСТРОЙСТВА УПРАВЛЕНИЯ

Корпус рычага управления

37

37-27

Корпус рычага управления

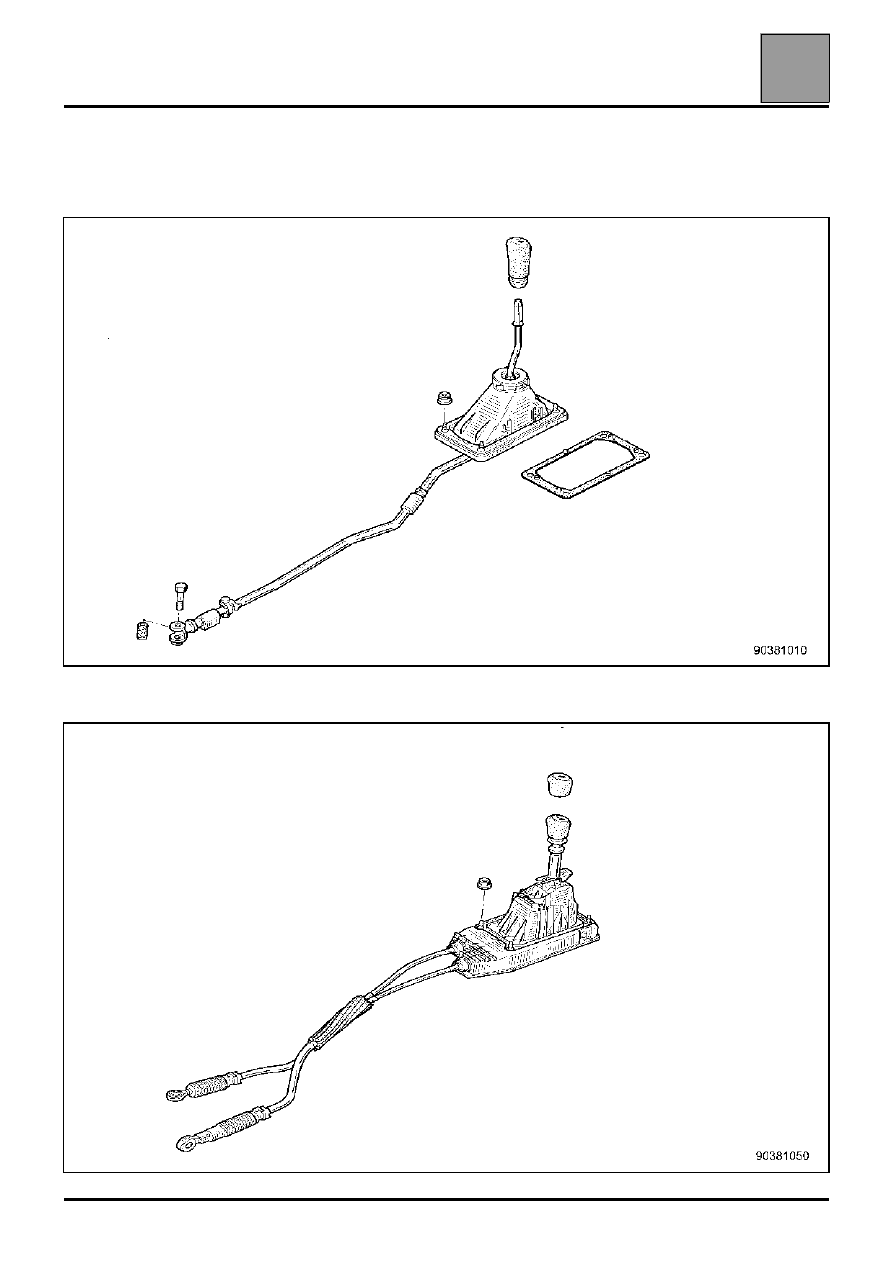

СХЕМА

ТЯГА ПРИВОДА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ НА КП JR/JH

ТРОСЫ ВЫБОРА И ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ НА КОРОБКЕ PK

МЕХАНИЧЕСКИЕ УСТРОЙСТВА УПРАВЛЕНИЯ

Корпус рычага переключения передач

37

37-28

JR - JH

Корпус рычага переключения передач

СНЯТИЕ

Эта операция выполняется после снятия
центральной консоли (см. соответствующую главу).

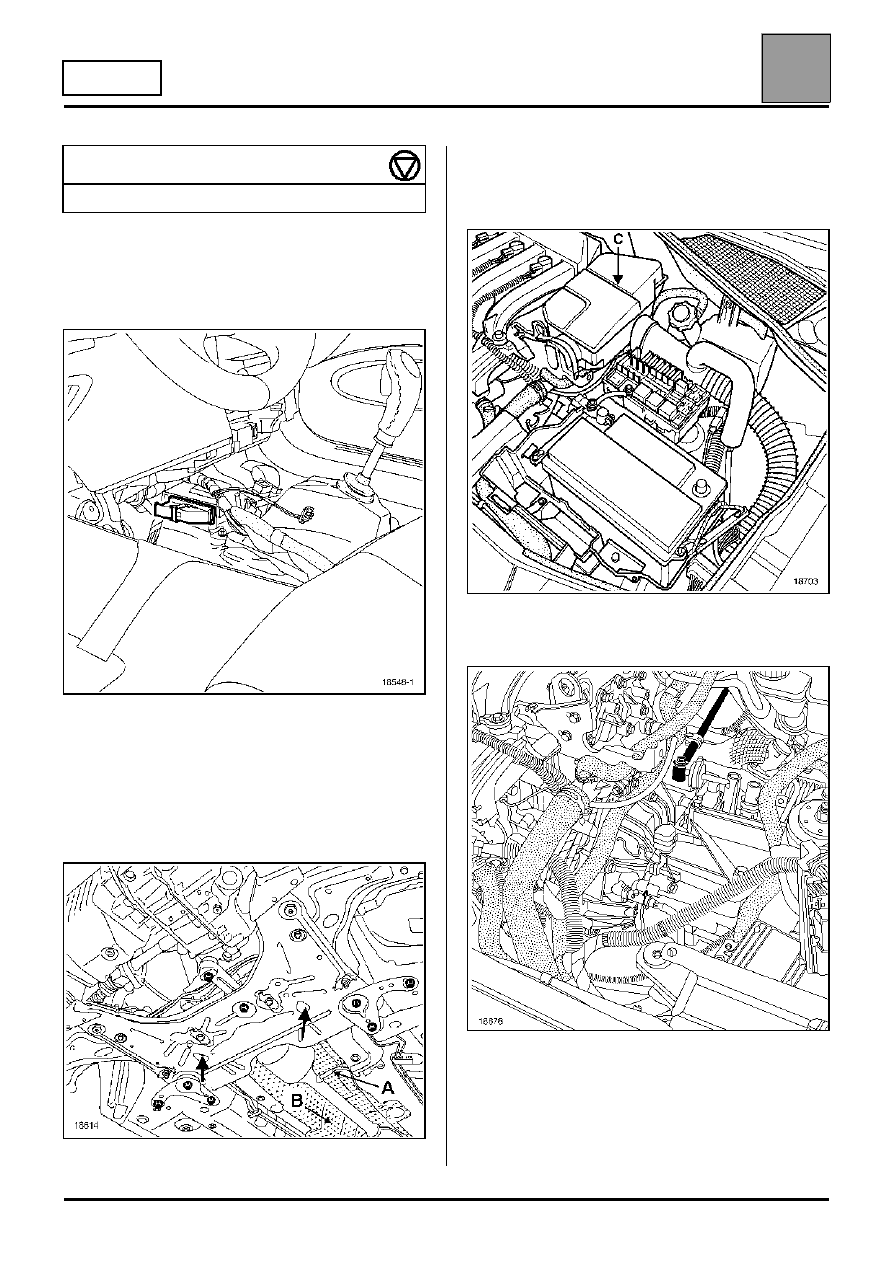

Под автомобилем:

Отключите кислородный датчик (A).

Снимите:
– выпускной трубопровод (см. главу 19),
– два крепежных болта тепловой защиты,
– тепловую защиту (B).

В моторном отсеке:

Снимите:
– глушитель шума впуска (C),

– болт крепления тяги привода переключения

передач,

– тягу привода вместе с корпусом рычага

переключения передач.

УСТАНОВКА

Установка производится в порядке, обратном
снятию.

МОМЕНТ ЗАТЯЖКИ, даН.м

Болт крепления корпуса

3

18614

МЕХАНИЧЕСКИЕ УСТРОЙСТВА УПРАВЛЕНИЯ

Корпус рычага переключения передач

37

37-29

PK

СНЯТИЕ

Эта операция выполняется после снятия
центральной консоли (см. соответствующую главу).

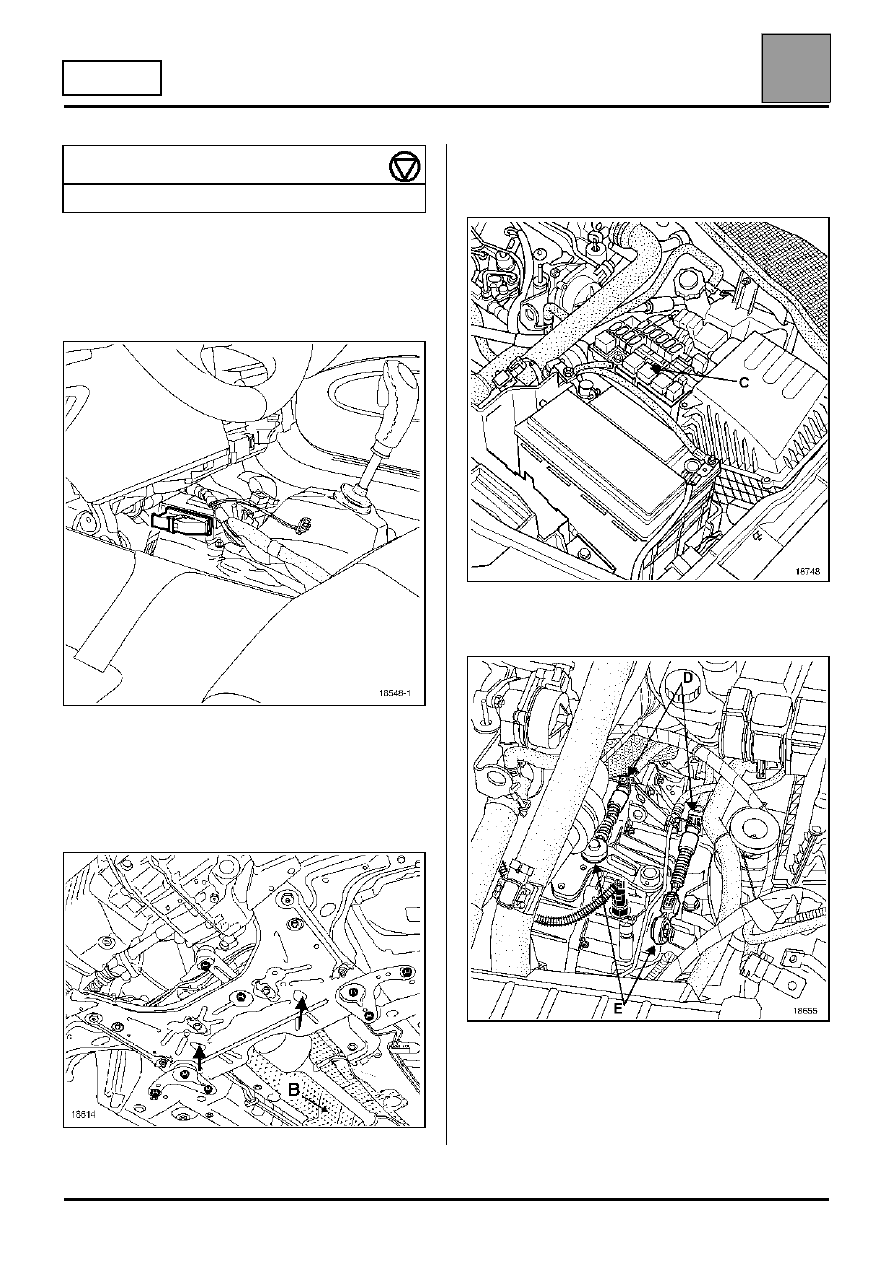

Снизу автомобиля:

Снимите:
– выпускной трубопровод (см. главу 19),
– два крепежных болта тепловой защиты,
– тепловую защиту (B).

В моторном отсеке:

Снимите блок реле (C).

Снимите фиксаторы (D) тросов выбора и
переключения передач (E).

МОМЕНТ ЗАТЯЖКИ, даН.м

Болт крепления корпуса

3
