МЕХАНИЧЕСКИЕ УСТРОЙСТВА УПРАВЛЕНИЯ

Главный тормозной цилиндр

37

37-2

УСТАНОВКА

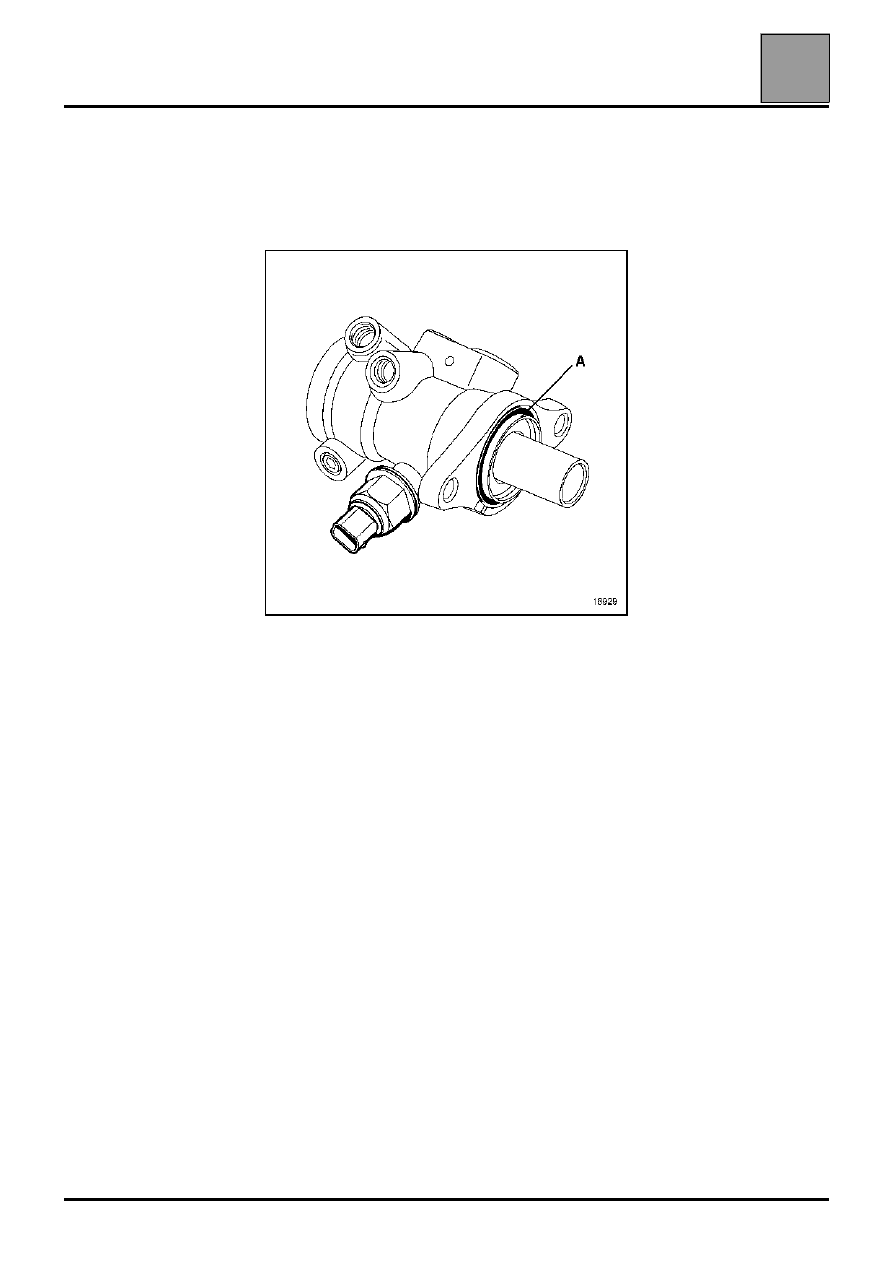

ПРИМЕЧАНИЕ: при снятии главного тормозного
цилиндра обязательно замените при установке
уплотнительное кольцо (A).

Установите главный тормозной цилиндр на
вакуумный усилитель таким образом, чтобы
толкатель вошел в главный цилиндр.

Установите:
– тормозные трубки в соответствии со сделанными

при снятии метками,

– бачок с тормозной жидкостью на главный

цилиндр. Нажмите на него до защелкивания,

– крепежный болт бачка гидропривода тормозов.

Удалите воздух из тормозной системы (см.
операция удаления воздуха).

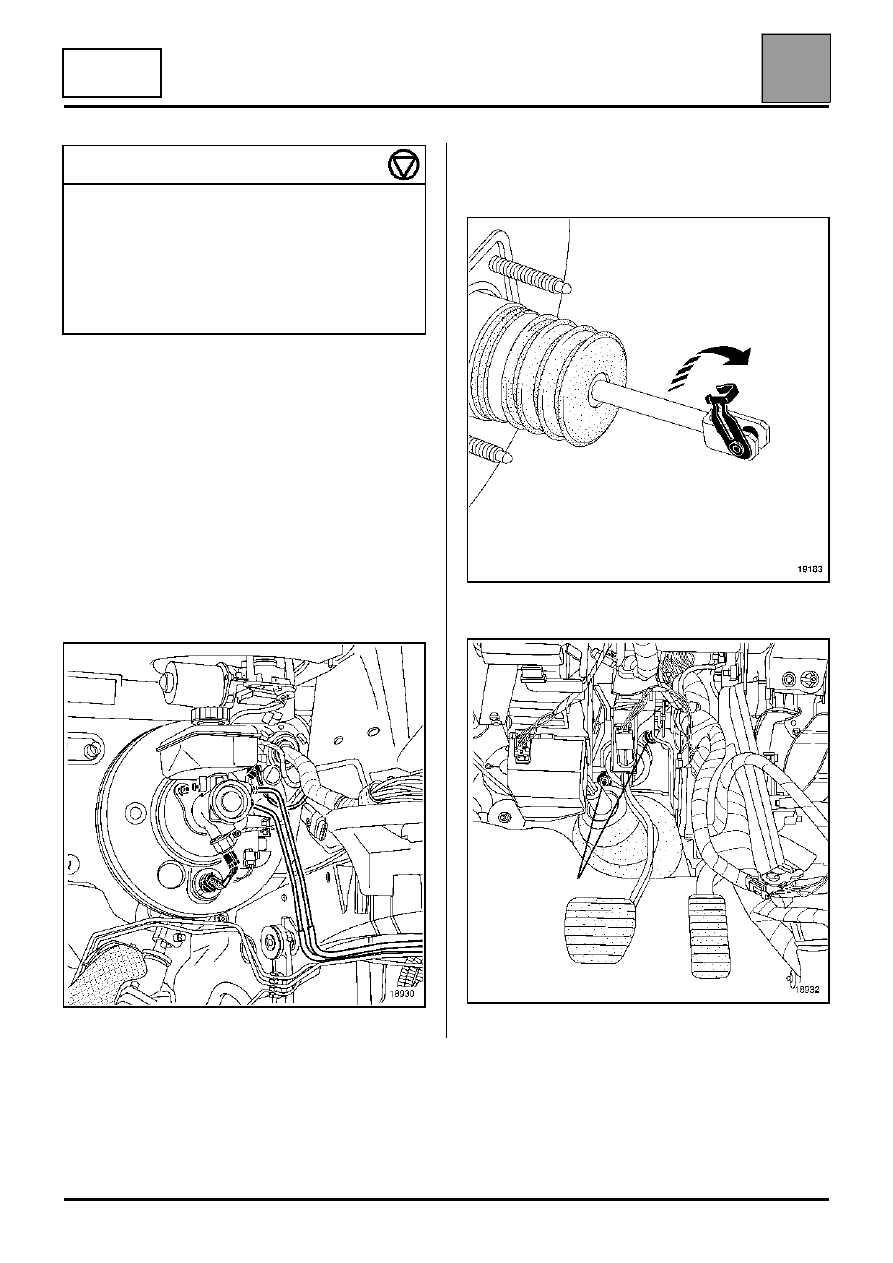

МЕХАНИЧЕСКИЕ УСТРОЙСТВА УПРАВЛЕНИЯ

Вакуумный усилитель тормозов

37

37-3

МКП

JH3 - JR5

Вакуумный усилитель тормозов

СНЯТИЕ

Установите автомобиль на подъемник.

ВНИМАНИЕ: примите меры к сбору тормозной
жидкости, чтобы не допустить повреждения
деталей и кузова в зоне элементов тормозной
системы.

Снимите:
– главный тормозной цилиндр(см. методику),
– обратный клапан на вакуумном усилителе

тормозов,

– колодки проводов с вакуумного усилителя

тормозов.

Снимите в салоне автомобиля:
– ось вилки педали тормоза с толкателя

вакуумного усилителя тормозов,

– две гайки крепления вакуумного усилителя.

Снимите усилитель.

МОМЕНТЫ ЗАТЯЖКИ,, даН.м

Болт крепления бачка гидропривода

0,35

Соединение тормозного трубопровода

1,4

Гайки крепления главного тормозного
цилиндра

2,1

Гайки крепления вакуумного усилителя
тормозов

2,9

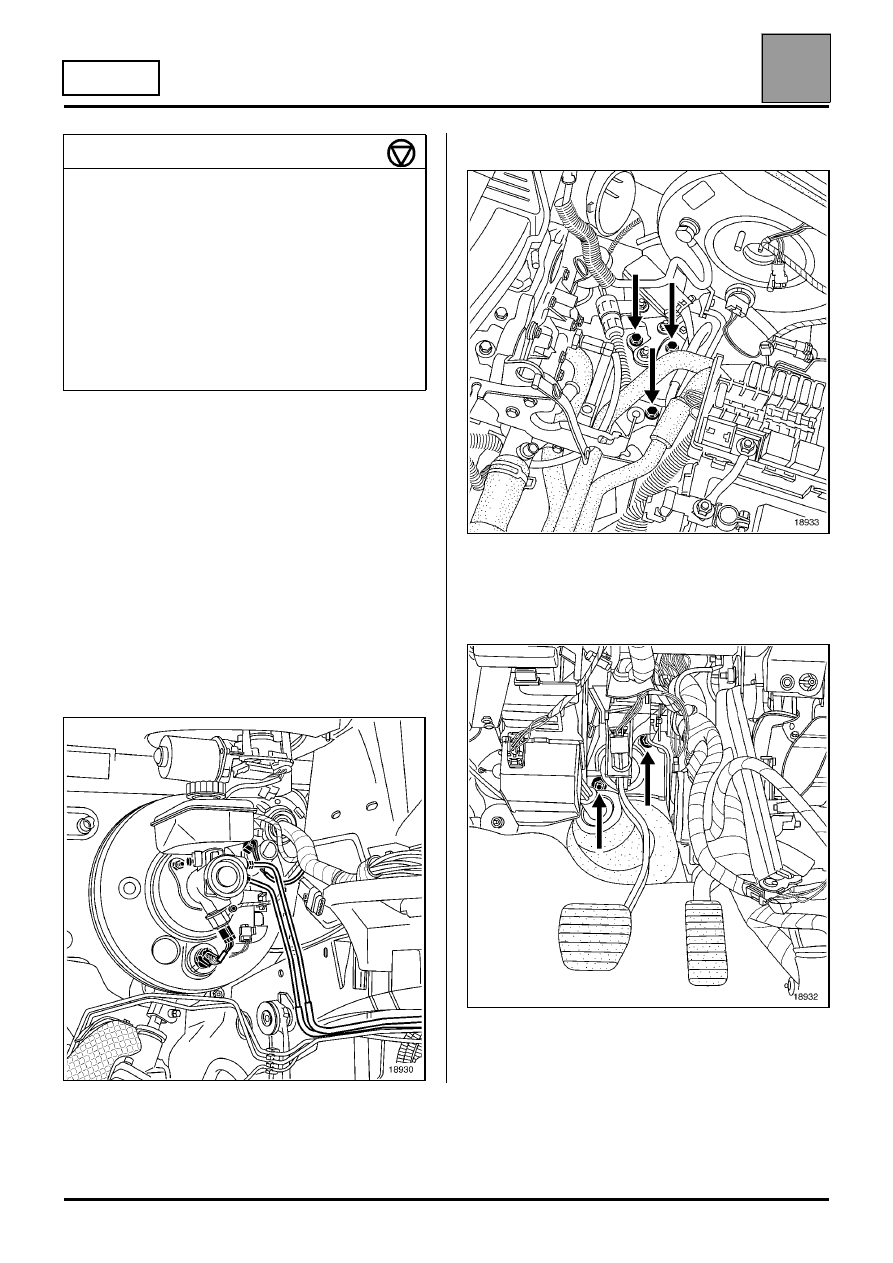

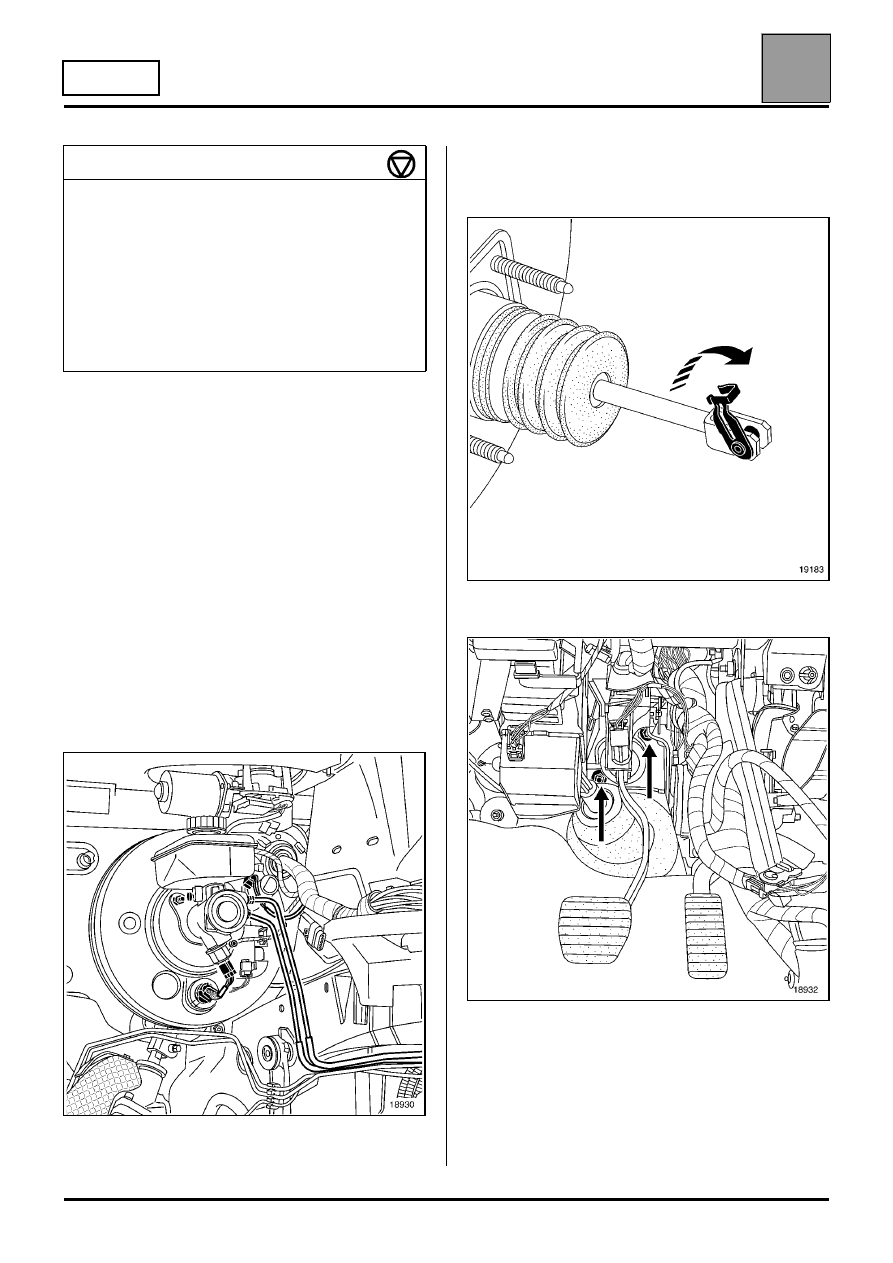

МЕХАНИЧЕСКИЕ УСТРОЙСТВА УПРАВЛЕНИЯ

Вакуумный усилитель тормозного усилия

37

37-4

АКП DP0

Вакуумный усилитель тормозного усилия

СНЯТИЕ

Установите автомобиль на подъемник.

ВНИМАНИЕ: примите меры к сбору тормозной
жидкости, чтобы не допустить повреждения
деталей и кузова в зоне элементов тормозной
системы.

Снимите:
– главный тормозной цилиндр(см. методику),
– обратный клапан на вакуумном усилителе

тормозов,

– колодки проводов вакуумного усилителя

тормозов,

– кронштейн модульного разъема.

Снимите в салоне автомобиля:
– ось вилки педали тормоза с толкателя

вакуумного усилителя тормозов,

– две гайки крепления вакуумного усилителя.

Снимите усилитель.

МОМЕНТЫ ЗАТЯЖКИ, даН.м

Болт крепления бачка гидропривода
тормозов

0,35

Соединение тормозных
трубопроводов

1,4

Гайки крепления главного тормозного
цилиндра

2,1

Болт крепления модульного разъема

2

Гайки крепления вакуумного
усилителя тормозов

2,9

МЕХАНИЧЕСКИЕ УСТРОЙСТВА УПРАВЛЕНИЯ

Вакуумный усилитель тормозного усилия

37

37-5

МКП PK6

Вакуумный усилитель тормозного усилия

Установите автомобиль на подъемник.

ВНИМАНИЕ: примите меры к сбору тормозной
жидкости, чтобы не допустить повреждения
деталей и кузова в зоне элементов тормозной
системы.

СНЯТИЕ

Снимите:
– воздухопровод,
– корпус воздушного фильтра,
– блок плавких предохранителей,
– главный тормозной цилиндр(см. методику),
– обратный клапан на вакуумном усилителе

тормозов,

– колодки проводов вакуумного усилителя

тормозов.

– электродвигатель стеклоочистителя

(см. методику в разделе 85).

Снимите в салоне автомобиля:
– ось вилки педали тормоза с толкателя

вакуумного усилителя тормозов,

– две гайки крепления вакуумного усилителя.

Снимите усилитель.

МОМЕНТЫ ЗАТЯЖКИ, даН.м

Болт крепления бачка гидропривода
тормозов

0,35

Соединение тормозных
трубопроводов

1,4

Гайки крепления главного тормозного
цилиндра

2,1

Гайки крепления вакуумного
усилителя тормозов

2,9
