РУЛЕВОЕ УПРАВЛЕНИЕ

Насос рулевого управления с усилителем

36

36-17

ДВИГАТЕЛЬ

K4M

Установите автомобиль на двухстоечный
подъемник.

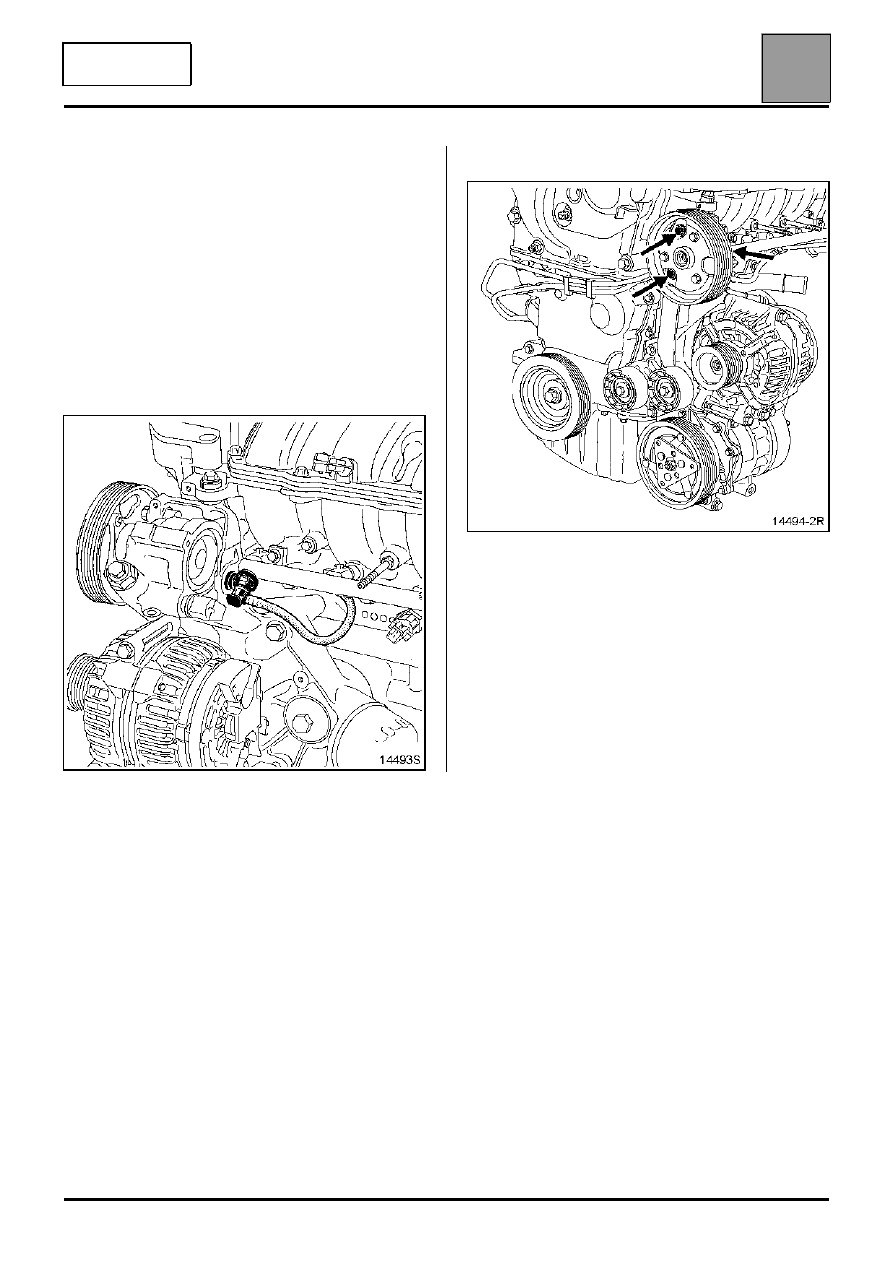

СНЯТИЕ

Снимите:
– два болта крепления кронштейна бачка

гидроусилителя рулевого управления и отведите
его в сторону,

– защиту топливораспределительной рампы (две

гайки),

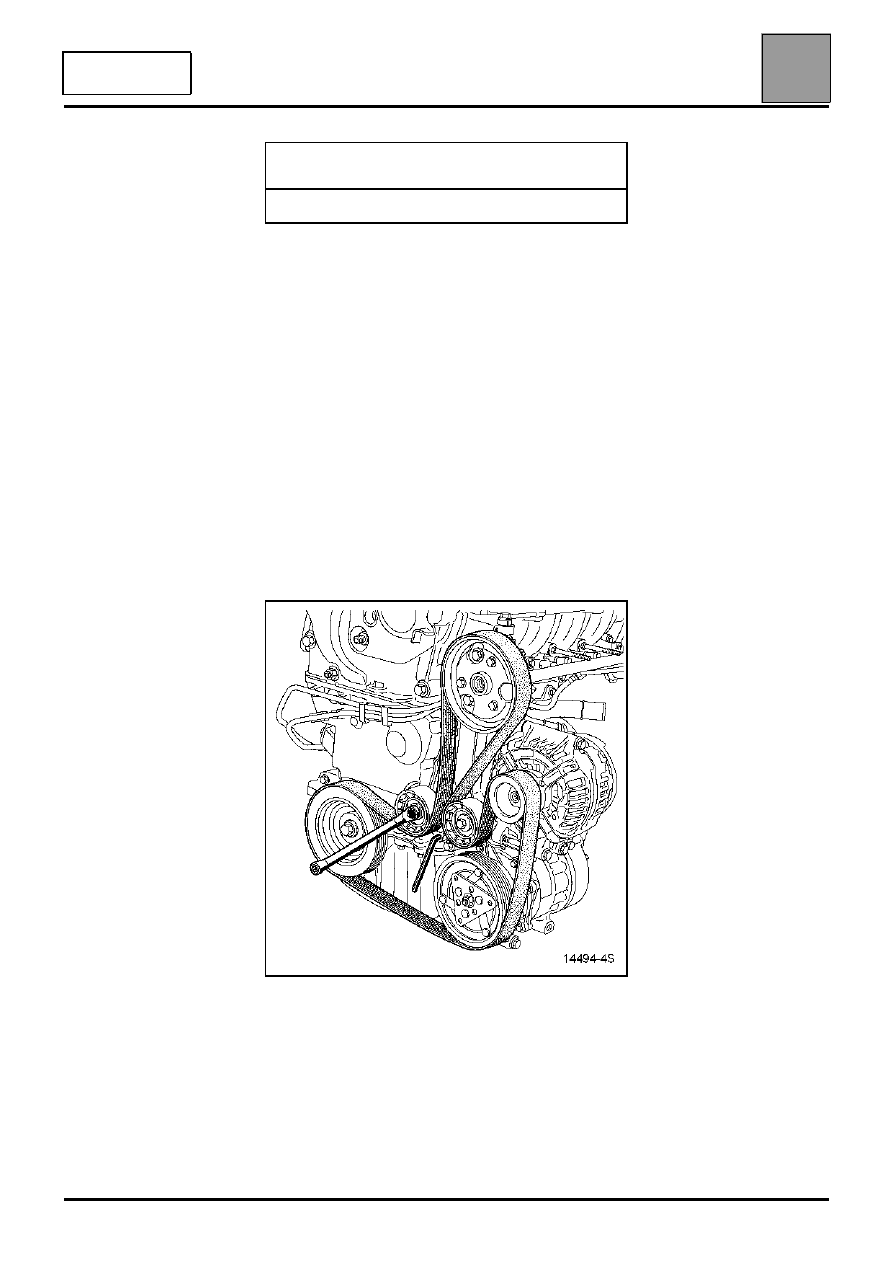

– ремень привода вспомогательного оборудования

при помощи шестигранного гаечного ключа,
который служит для блокировки натяжного
ролика после его перемещения.

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И

СПЕЦИНСТРУМЕНТ

Mot. 453-01

Щипцы для хомутов шлангов

РУЛЕВОЕ УПРАВЛЕНИЕ

Насос рулевого управления с усилителем

36

36-18

ДВИГАТЕЛЬ

K4M

Установите щипцы Mot. 453-01 на подводящий
трубопровод.

Отсоедините подводящий трубопровод и
трубопровод и высокого давления. Примите меры к
сбору масла.

ВНИМАНИЕ! примите меры, чтобы масло из
системы гидроусилителя не попало на генератор,
размещенный под насосом.

Отсоедините трубопровод подвода топлива от
топливораспределительной рампы. Это позволит
снять винт Торкс (T40) крепления насоса.

Снимите насос (три болта).

УСТАНОВКА

Установка производится в порядке, обратном
снятию.

Залейте в систему гидроусилителя масло и
удалите воздух. Для этого поворачивайте руль из
одного крайнего положения в другое при
работающем двигателе.

РУЛЕВОЕ УПРАВЛЕНИЕ

Насос рулевого управления с усилителем

36

36-19

ДВИГАТЕЛЬ

K4M

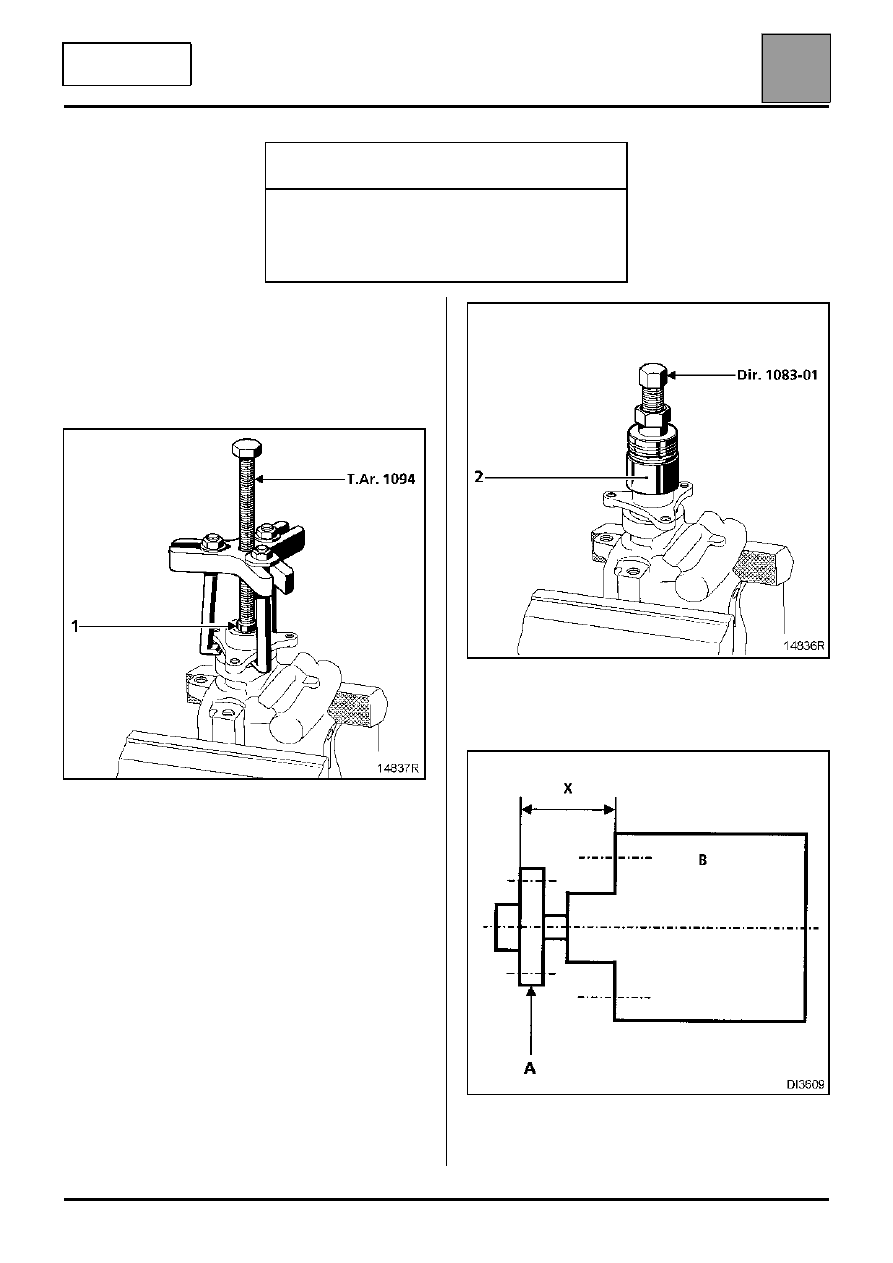

ЗАМЕНА СТУПИЦЫ

Зажмите насос в тисках на верстаке.

Установите приспособление T. Ar. 1094 и
выпрессуйте ступицу.

ПРИМЕЧАНИЕ: установите болт (1) между
валиком насоса и нажимным болтом
приспособления T. Ar. 1094.

Установите ступицу (новую) и напрессуйте ее с
помощью приспособления Dir. 1083-01. Для
облегчения установки предварительно нанесите на
ступицу тонкий слой универсальной смазки.

ПРИМЕЧАНИЕ: поместите между
приспособлением Dir. 1083-01 и ступицей втулку
(2) толщиной примерно 25 мм.

Соблюдайте глубину напрессовки. Для этого при
снятии поместите прокладку толщиной 39,2 мм
между ступицей и корпусом насоса.

A  Ступица
B  Насос рулевого управления с усилителем
X = 39,2 мм

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И

СПЕЦИНСТРУМЕНТ

T. Ar. 1094

Съемник подшипника коробки
дифференциала

Dir. 1083-01

Приспособление для установки
шкива

РУЛЕВОЕ УПРАВЛЕНИЕ

Насос рулевого управления с усилителем

36

36-20

ДВИГАТЕЛЬ

L7X

СНЯТИЕ

Установите автомобиль на подъемник.

Снимите:
– пластмассовые верхние крышки,
– два болта крепления бачка гидроусилителя

рулевого управления,

– ремень привода вспомогательного

оборудования: для этого следуйте методике,
приведенной в главе 07,

– четыре болта крепления шкива на насосе

рулевого управления с усилителем.

Установите зажимы Mot. 453-01 на снимаемые
шланги.

Снимите:
– питающий шланг насоса рулевого управления с

усилителем,

– шланг высокого давления,
– три крепежных болта насоса,
– насос рулевого управления с усилителем.

ПРИМЕЧАНИЕ: Во время этой операции
необходимо принять меры, чтобы масло,
вытекающее из контура гидроусилителя, не попало
на генератор.

УСТАНОВКА

Выполните установку в порядке, обратном снятию,
и соблюдая требуемые моменты затяжки.

Установите ремень привода вспомогательного
оборудования: для этого следуйте методике,
приведенной в главе 07,

Залейте в систему жидкость и удалите воздух. Для
этого поворачивайте руль из одного крайнего
положения в другое при работающем двигателе.

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И

СПЕЦИНСТРУМЕНТ

Mot. 453-01

Щипцы для хомутов шлангов
