РУЛЕВОЕ УПРАВЛЕНИЕ

Телескопирующий вал

36

Телескопирующий вал

Данные автомобили оснащены неразборным узлом: телескопирующий вал - рулевой вал - рулевая колонка.
После удара или, если невозможно зафиксировать винт вилки карданного шарнира рулевого вала, следует
проверить соответствие длины вала норме. В противном случае следует заменить весь узел (см. раздел
"Рулевая колонка").

ДАННЫЕ ДЛЯ ПРОВЕРКИ

Автомобили с левосторонним управлением
L = 329.5 ± 1 мм

Автомобили с правосторонним управлением
L = 321.1 ± 1 мм

36-13

РУЛЕВОЕ УПРАВЛЕНИЕ

Рулевое управление с адаптивным усилителем

36

36-14

Рулевое управление с адаптивным усилителем

Рулевое управление с адаптивным усилителем обеспечивает большее усиление по сравнению с
гидроусилителем с постоянным коэффициентом усиления при повороте рулевого колеса на стоящем
автомобиле. При увеличении скорости автомобиля усиление постепенно уменьшается.

На высокой скорости рулевое управление становится значительно более жестким, чем рулевое управление с
постоянным усилением.

ОПИСАНИЕ

В состав гидравлической части входят:
– насос рулевого управления с усилителем
– силовой гидроцилиндр
– распределитель с электромеханическим приводом
– бачок
– трубки

В состав электрической части входят:
– БУ, встроенный в ЦЭКБС
– датчик скорости движения автомобиля
– исполнительный механизм

СНЯТИЕ

Снятие рулевого механизма с адаптивным усилителем производится так же, как и снятие рулевого
механизма с постоянным усилением, см. выше.

РУЛЕВОЕ УПРАВЛЕНИЕ

Насос рулевого управления с усилителем

36

ДВИГАТЕЛИ

F9Q-F4P

Насос рулевого управления с усилителем

Установите автомобиль на двухстоечный
подъемник.

СНЯТИЕ

Снимите:
– два болта крепления бачка гидроусилителя

рулевого управления,

– правый передний подкрылок,
– ремень привода вспомогательного

оборудования.

Установите щипцы Mot. 453-01 на подводящий
трубопровод.

Отсоедините подводящий трубопровод высокого
давления. Примите меры к сбору масла.

Выверните три болта крепления насоса и снимите
его.

УСТАНОВКА

Выполните установку в порядке, обратном снятию,
соблюдая при этом натяжение ремня (см. главу 07
"Натяжение ремня привода вспомогательного
оборудования").

Залейте в систему жидкость и удалите воздух. Для
этого поворачивайте руль из одного крайнего
положения в другое при работающем двигателе.

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И

СПЕЦИНСТРУМЕНТ

Mot. 453-01

Щипцы для хомутов шлангов

36-15

РУЛЕВОЕ УПРАВЛЕНИЕ

Насос рулевого управления с усилителем

36

ДВИГАТЕЛИ

F4P-F9Q

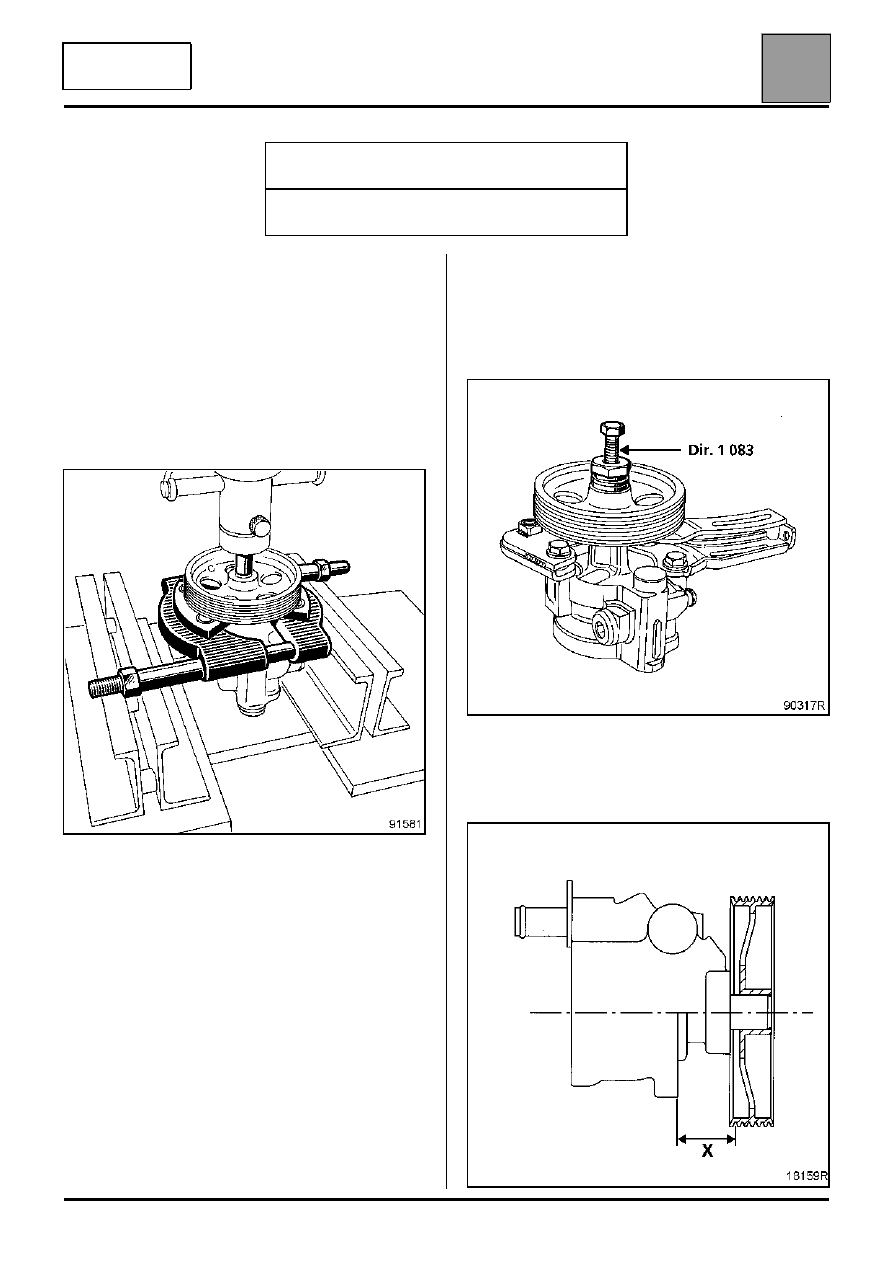

ЗАМЕНА ШКИВА

СНЯТИЕ

В зависимости от варианта исполнения,
спрессуйте шкив, предварительно отметив размер
относительно конца вала.

Используйте пресс со съемником типа
FACOM U 53T.

УСТАНОВКА

Напрессуйте шкив при помощи приспособления
Dir. 1083-01 до получения отмеченного при снятии
размера (обильно смажьте резьбу и опорную
поверхность на шкиве).

Соблюдайте глубину насадки шкива.

X = 31,65 ± 3 мм.

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И

СПЕЦИНСТРУМЕНТ

Dir. 1083-01

Приспособление для
установки шкива

36-16
