ПЕРЕДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

Амортизаторная стойка в сборе с пружиной

31

31-8

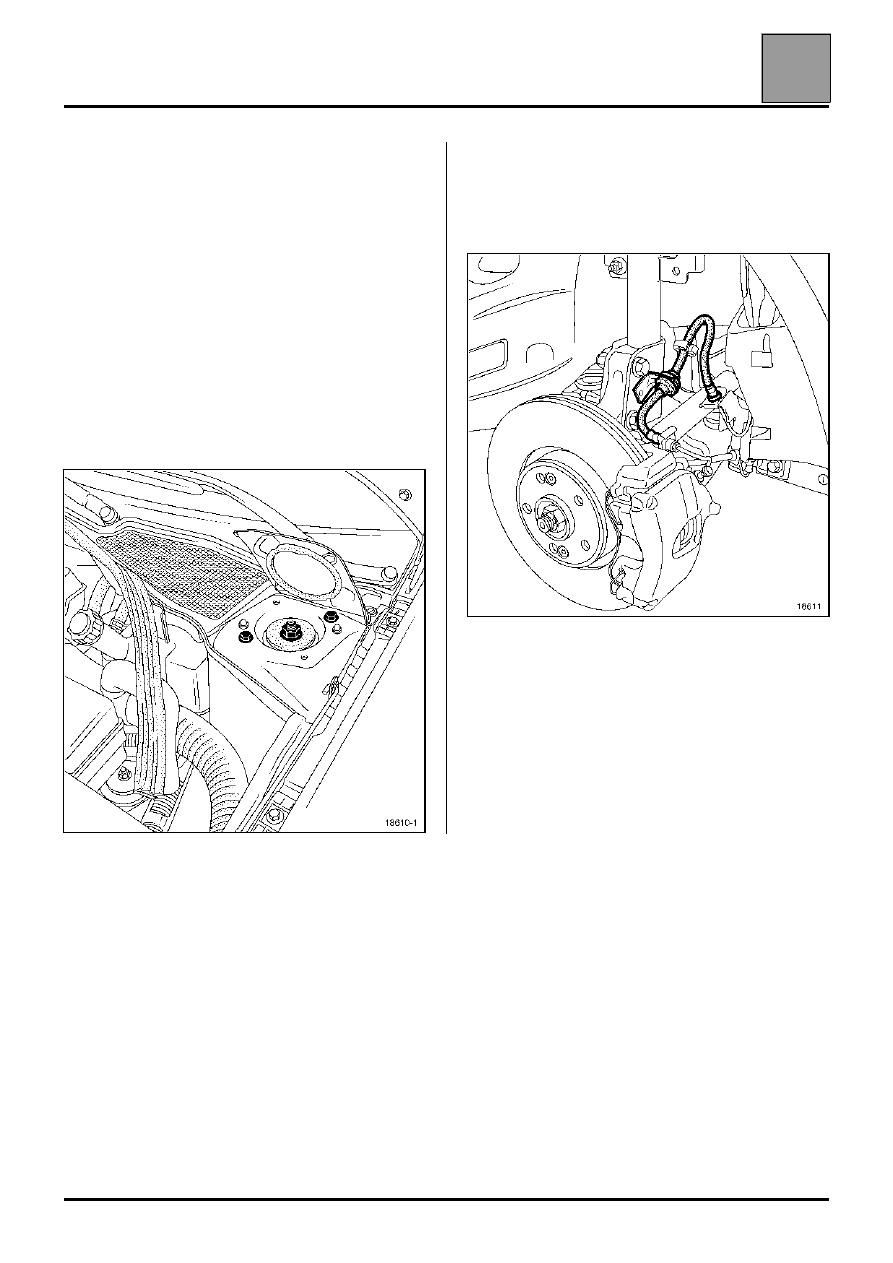

Работы, производимые с правой стороны
автомобиля

Снимите штифты крепления крышки чашки
брызговика.

Приподнимите и подсуньте правую крышку под
левую.

Выньте крышку со стороны крыла.

Снимите:
– гайку крепления штока амортизаторной стойки и

верхнюю опору стойки,

– два болта верхнего крепления амортизаторной

стойки к кузову,

– амортизаторную стойку в сборе с пружиной.

УСТАНОВКА

ВНИМАНИЕ: надежно зафиксируйте тормозной
шланг и провода датчика АБС, если они
отсоединялись.

Установка производится в порядке, обратном
снятию.

Затяните резьбовые соединения требуемыми
моментами.

ПРИМЕЧАНИЕ: если на автомобиле установлены
ксеноновые лампы, то необходимо выполнить их
инициализацию (см. глава 80 "Инициализация").

ПЕРЕДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

Пружина и амортизаторная стойка

31

31-9

Пружина и амортизаторная стойка

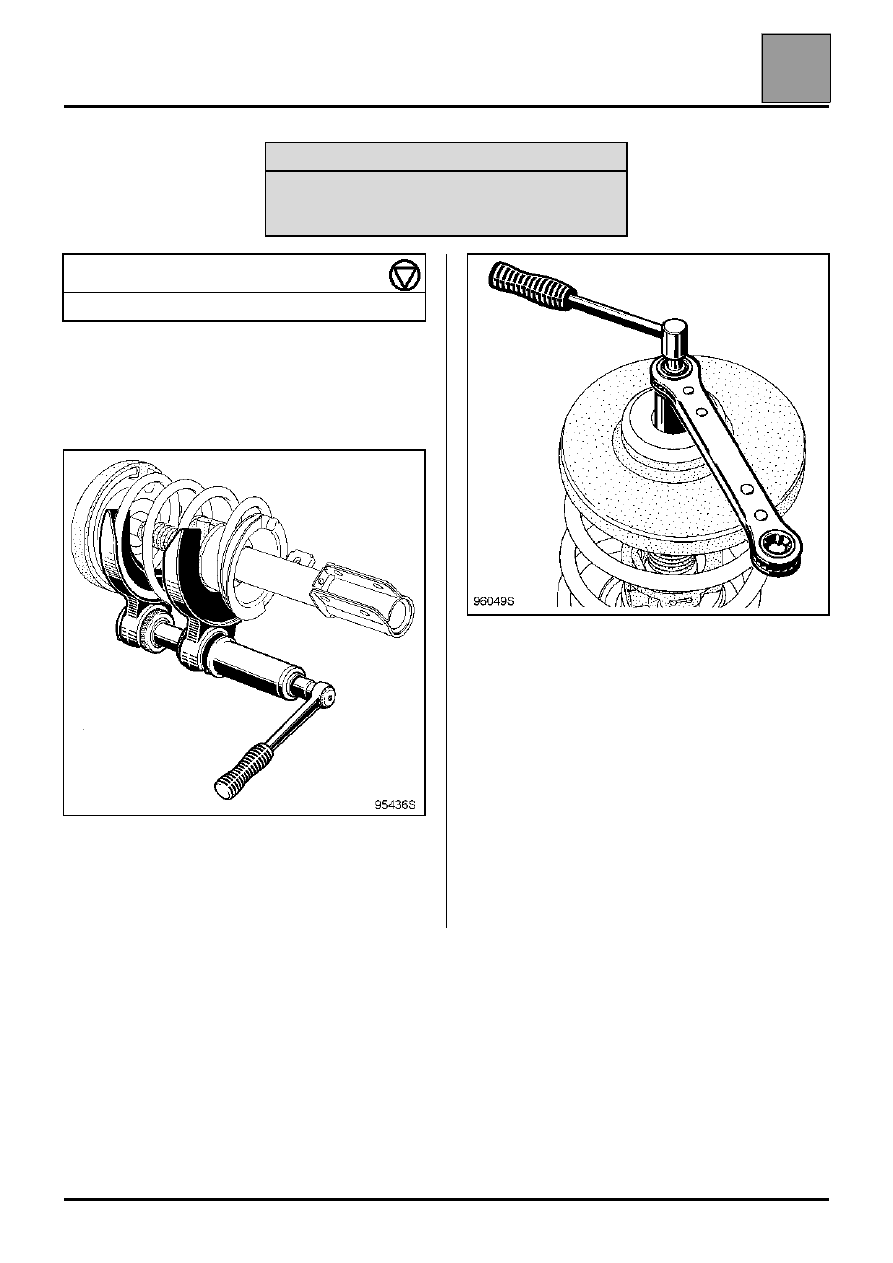

СНЯТИЕ

Установите подходящие захваты на
приспособления для сжатия и установите сборку
на пружину.

Сжимайте пружину до тех пор, пока она не отойдет
от опорных поверхностей чашек.

С помощью приспособления снимите гайку штока
амортизаторной стойки.

НЕОБХОДИМОЕ ОБОРУДОВАНИЕ

Приспособление для сжатия пружины

Приспособление для снятия гайки штока

амортизаторной стойки

МОМЕНТ ЗАТЯЖКИ даН.м

Гайка штока амортизаторной стойки

4,4

ПЕРЕДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

Пружина и амортизаторная стойка

31

31-10

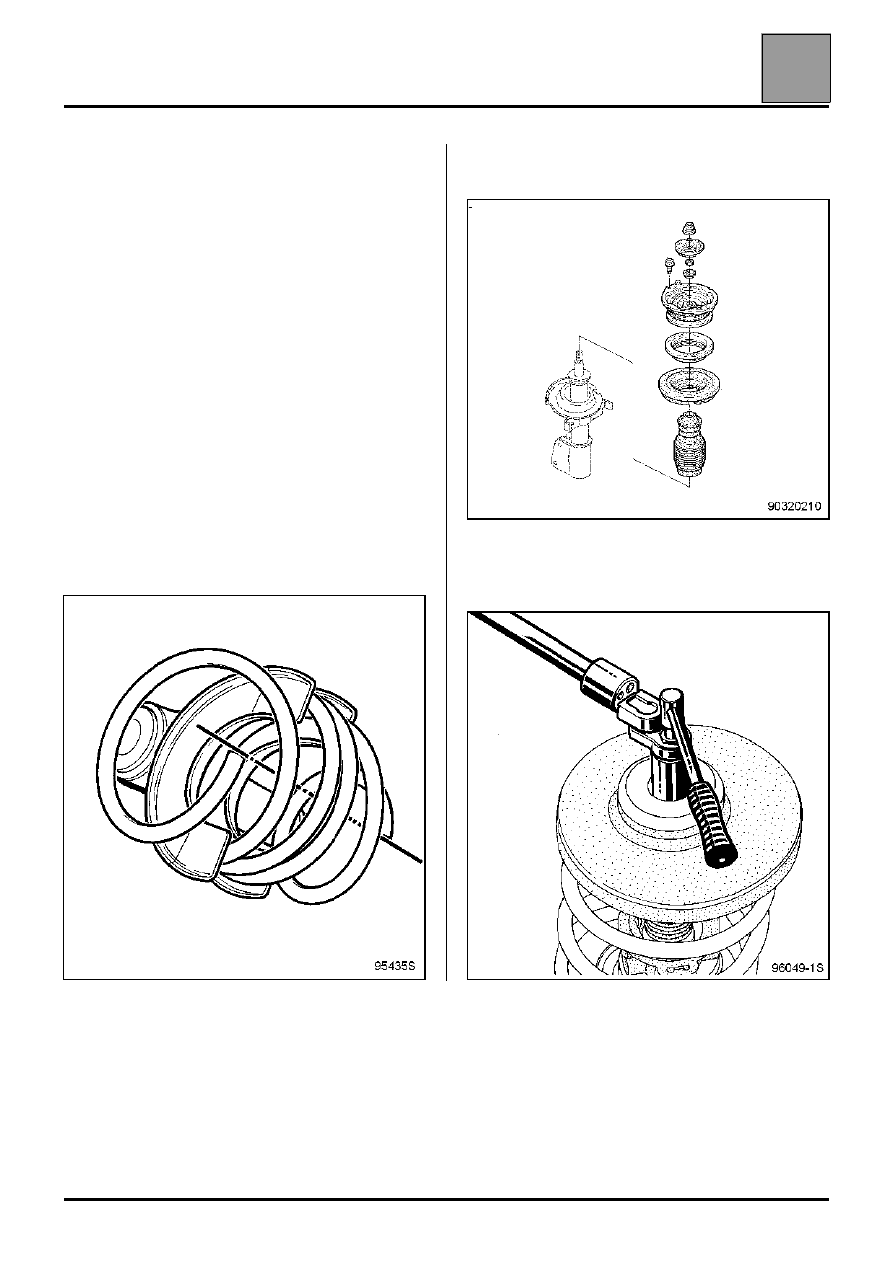

Отделите друг от друга детали, входящие в
амортизаторную стойку в сборе с пружиной.

УСТАНОВКА

Меры предосторожности перед установкой:

Амортизаторные стойки хранятся на складе в
горизонтальном положении.

В этих условиях возможна кратковременная потеря
работоспособности амортизаторными стойками,
рассчитанными на работу в вертикальном
положении.

Перед установкой амортизаторной стойки на
автомобиль для приведения ее в работоспособное
состояние достаточно несколько раз вдвинуть и
выдвинуть вручную ее шток в вертикальном
положении (выполните несколько полных ходов
растяжения-сжатия). Если потребуется заменить
пружину, то для облегчения ее правильной
установки соблюдайте положение и ориентацию
витков пружины и захватов приспособления.

Соблюдайте последовательность и направление
установки деталей.

Затяните гайку (новую) требуемым моментом.

Разожмите пружину и снимите приспособление.

ПЕРЕДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

Стабилизатор поперечной устойчивости

31

31-11

Стабилизатор поперечной устойчивости

ВНИМАНИЕ: снятые болты крепления
подрамника повторно не используются и
подлежат обязательной замене. Строго
соблюдайте момент затяжки новых болтов.

СНЯТИЕ

Установите автомобиль на двухстоечный
подъемник.

Отсоедините аккумуляторную батарею.

Снимите:
– защиту поддона двигателя,
– болты нижнего крепления бампера,
– колеса.

Заблокируйте рулевое колесо специальным
приспособлением.

Снимите:
– передние грязезащитные щитки,
– две левые и правую стяжки
– болты скоб крепления тормозной системы

трубопровода и датчика АБС

– тягу датчика высоты передней части кузова

корректора ксеноновых фар в точке (A), если она
есть

– два алюминиевых лонжерона,

– гайки крепления пальцев шаровых шарниров

стоек стабилизатора поперечной устойчивости.

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И

СПЕЦИНСТРУМЕНТ

T. Av. 476

Съемник для выпрессовки
пальца шарового шарнира
наконечника рулевой тяги

НЕОБХОДИМОЕ ОБОРУДОВАНИЕ

Гидравлический домкрат

МОМЕНТЫ ЗАТЯЖКИ даН.м

Болт крепления кронштейна штанги
стабилизатора

2,1

Болт крепления стяжки между кузовом и
подрамником

6,2

Болт крепления подрамника

10,5

Болт крепления шумоподавляющей тяги

2,1

Гайка крепления пальца шарового
шарнира стойки стабилизатора

4,4

Гайка крепления пальца шарового
шарнира наконечника рулевой тяги

3,7

Болт крепления алюминиевого
лонжерона

4,4

Болт крепления тяги алюминиевого
лонжерона

4,4

Болты крепления колес

10,5

Болт клеммного соединения вилки
карданного шарнира рулевого вала

2,1
