ПЕРЕДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

Скобы тормозных механизмов

31

Скобы тормозных механизмов

СНЯТИЕ

Установите автомобиль на двухстоечный
подъемник.

Снимите передние колеса.

Установите нажимное устройство на педаль
тормоза, чтобы не допустить утечки тормозной
жидкости.

Снимите:
– прижимную пружину с передней части скобы,
– кронштейн, крепящий шланг на скобе,
– тормозной шланг со скобы,
– два защитных колпачка направляющих пальцев,
– два болта крепления направляющих пальцев,
– скобу.

Проверьте состояние тормозного шланга и
замените его при необходимости. В случае замены
скобы, тормозной шланг подлежит обязательной
замене.

УСТАНОВКА

Переместите поршень внутрь цилиндра до упора с
помощью приспособления Fre. 823.

Установка производится в порядке, обратном
снятию.

ВНИМАНИЕ: перед тем, как поехать на
автомобиле, нажмите несколько раз на педаль
тормоза, для установки поршней колесных
цилиндров в рабочее положение.

Если дно бачка гидропривода тормозов не
обнажалось во время операции, удалите воздух из
одного контура тормозной системы, в противном
случае полностью удалите из тормозной системы
воздух (см. удаление воздуха из тормозной
системы).

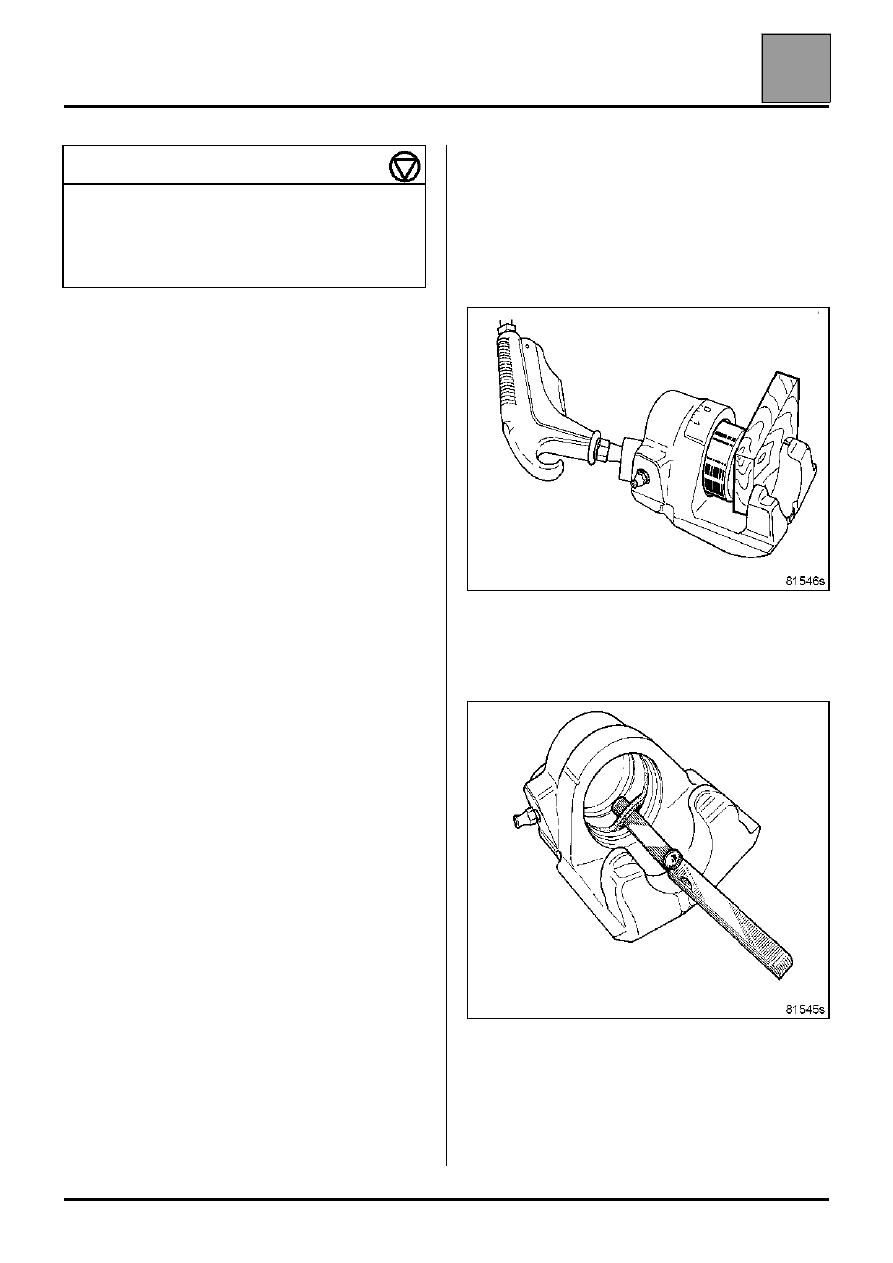

РЕМОНТ

При наличии царапин на зеркале цилиндра скобы
необходимо заменять скобу в сборе.

Снимите защитный колпачок.

Толкните поршень из цилиндра, нагнетая струю
сжатого воздуха через впускное отверстие для
жидкости. Чтобы при выталкивании не повредить
поршень о поверхность скобы, установите под
поршень деревянную накладку. Если на юбке
поршня есть следы удара, то он непригоден для
дальнейшего использования.

С помощью гибкой пластинки с закругленной
кромкой (например, плоского щупа) извлеките из
канавки цилиндра уплотнительное кольцо
прямоугольного сечения.

МОМЕНТЫ ЗАТЯЖКИ даН.м

Болт крепления направляющего пальца

0,7

Болт крепления кронштейна крепления
тормозного шланга

0,3

Болты крепления колес

10,5

31-4

ПЕРЕДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

Тормозной диск

31

31-5

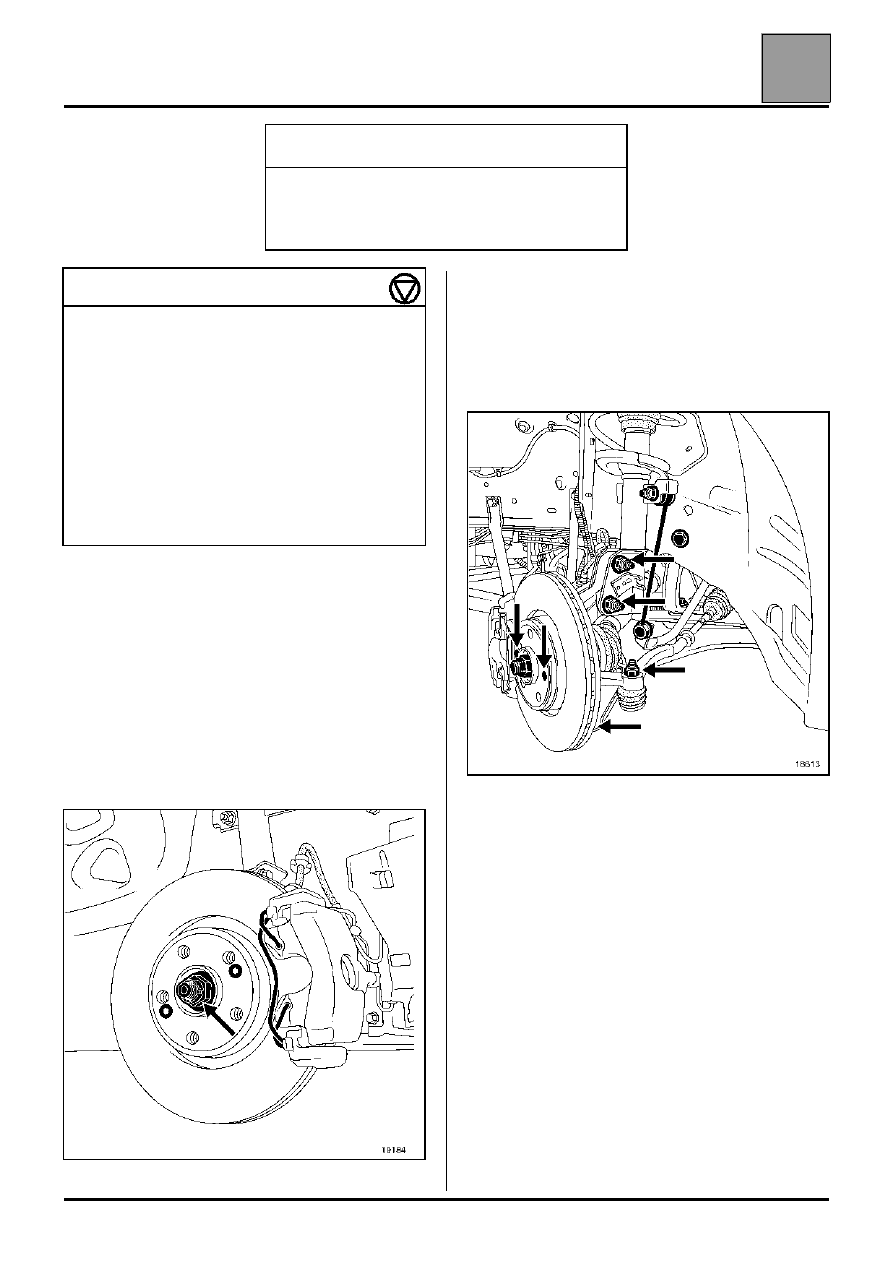

Тормозной диск

СНЯТИЕ

Установите автомобиль на двухстоечный
подъемник.

Снимите:
– передние колеса,
– скобу тормоза (см. метод снятия тормозных

колодок).

Подвесьте скобу к кузову.

ВНИМАНИЕ: надежно закрепите тормозной
шланг и провода датчика АБС, если они
отсоединялись.

Снимите:
– два болта крепления тормозного диска,

– тормозной диск.

УСТАНОВКА

Установка производится в порядке, обратном
снятию.

ВНИМАНИЕ! перед тем, как поехать на
автомобиле, нажмите несколько раз на педаль
тормоза, для установки поршней колесных
цилиндров в рабочее положение.

МОМЕНТЫ ЗАТЯЖКИ даН.м

Болт крепления тормозного диска

1,5

Болты крепления тормоза к поворотному
кулаку

10,5

Болты крепления колес

10,5

ПЕРЕДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

Поворотный кулак

31

31-6

Поворотный кулак

СНЯТИЕ

Установите автомобиль на двухстоечный
подъемник.

Снимите передние колеса.

Снимите датчик АБС с поворотного кулака.

Снимите скобу тормоза (см. метод снятия
тормозных колодок).

Подвесьте скобу к кузову.

Снимите:
– гайку ступицы,

– два болта крепления направляющей колодок,

– тормозной диск,
– гайку крепления пальца шарового шарнира

наконечника рулевой тяги,

– гайку крепления пальца шарового шарнира

рычага подвески,

– болты крепления амортизаторной стойки к

поворотному кулаку,

– поворотный кулак.

УСТАНОВКА

Установка производится в порядке, обратном
снятию.

Перед установкой нанесите на резьбу болтов
крепления направляющей тормозных колодок
состав типа FRENEBLOC.

ВНИМАНИЕ! перед тем, как поехать на
автомобиле, нажмите несколько раз на педаль
тормоза для установки поршней колесных
цилиндров в рабочее положение.

ПРИМЕЧАНИЕ: если на автомобиле установлены
ксеноновые лампы, то необходимо выполнить их
инициализацию (см. глава 80 "Инициализация").

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И

СПЕЦИНСТРУМЕНТ

T. Av. 476

Съемник для выпрессовки

пальцев шаровых шарниров

Rou. 604-01

Приспособление для

блокировки ступицы

МОМЕНТЫ ЗАТЯЖКИ даН.м

Болт крепления амортизаторной стойки к

поворотному кулаку

18

Гайка крепления пальца нижнего

шарового шарнира рычага подвески

11

Гайка крепления пальца шарового

шарнира наконечника рулевой тяги

3,7

Болт крепления тормозного диска

1,5

Болты крепления тормоза к поворотному

кулаку

10,5

Гайка ступицы

28

Болты крепления колес

10,5

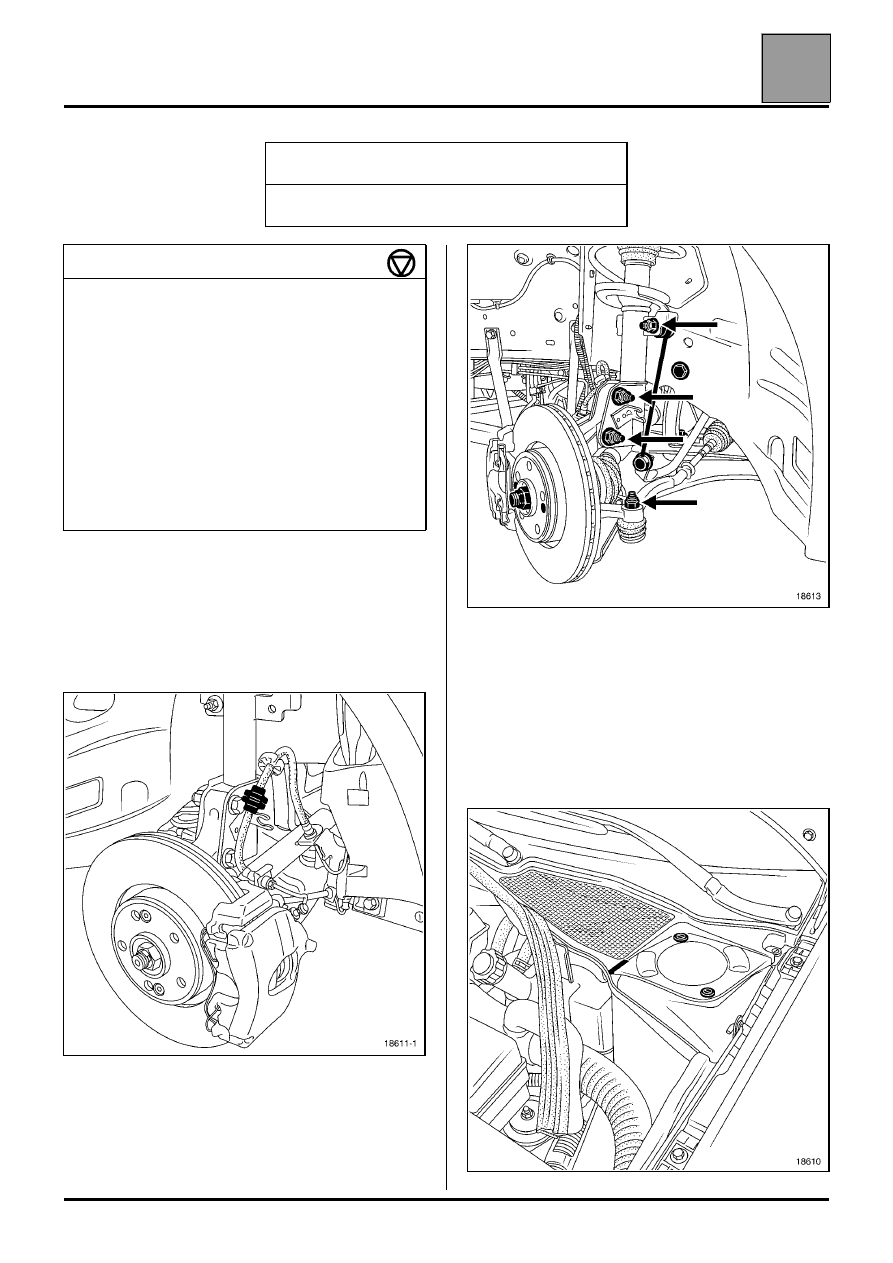

ПЕРЕДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

Амортизаторная стойка в сборе с пружиной

31

31-7

231

ПЕРЕДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

Амортизаторная стойка в сборе с пружиной

СНЯТИЕ

Установите автомобиль на двухстоечный
подъемник.

Снимите передние колеса.

Отсоедините тормозной шланг от амортизаторной
стойки.

Снимите:
– гайку крепления пальца верхнего шарового

шарнира стойки стабилизатора,

– гайку крепления пальца шарового шарнира

рулевой тяги,

– болты крепления амортизаторной стойки к

поворотному кулаку.

Работы, производимые с левой стороны
автомобиля

Снимите штифты крепления крышки чашки
брызговика.

Сделайте прорезы в крышке, чтобы получить
доступ к болтам верхнего крепления
амортизаторной стойки.

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И

СПЕЦИНСТРУМЕНТ

T. Av. 476

Съемник для выпрессовки
пальцев шаровых шарниров

МОМЕНТЫ ЗАТЯЖКИ, даН.м

Болт верхнего крепления
амортизаторной стойки

2,1

Гайка штока амортизаторной стойки

6,2

Гайка болта крепления
амортизаторной стойки к поворотному
кулаку

18

Гайка пальца шарового шарнира
рычага передней подвески

11

Гайка пальца шарового шарнира
стойки стабилизатора поперечной
устойчивости

4,4

Болты крепления колес

10,5
