АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Уплотнительная манжета фланца дифференциала

23

23-29

Уплотнительная манжета фланца дифференциала

Для замены уплотнительной манжеты фланца
дифференциала необходимо снять
соответствующий привод колеса.

СНЯТИЕ

Установите автомобиль на двухстоечный
подъемник.

Отсоедините аккумуляторную батарею.

Слейте масло из автоматической коробки передач
(см. соответствующую главу).

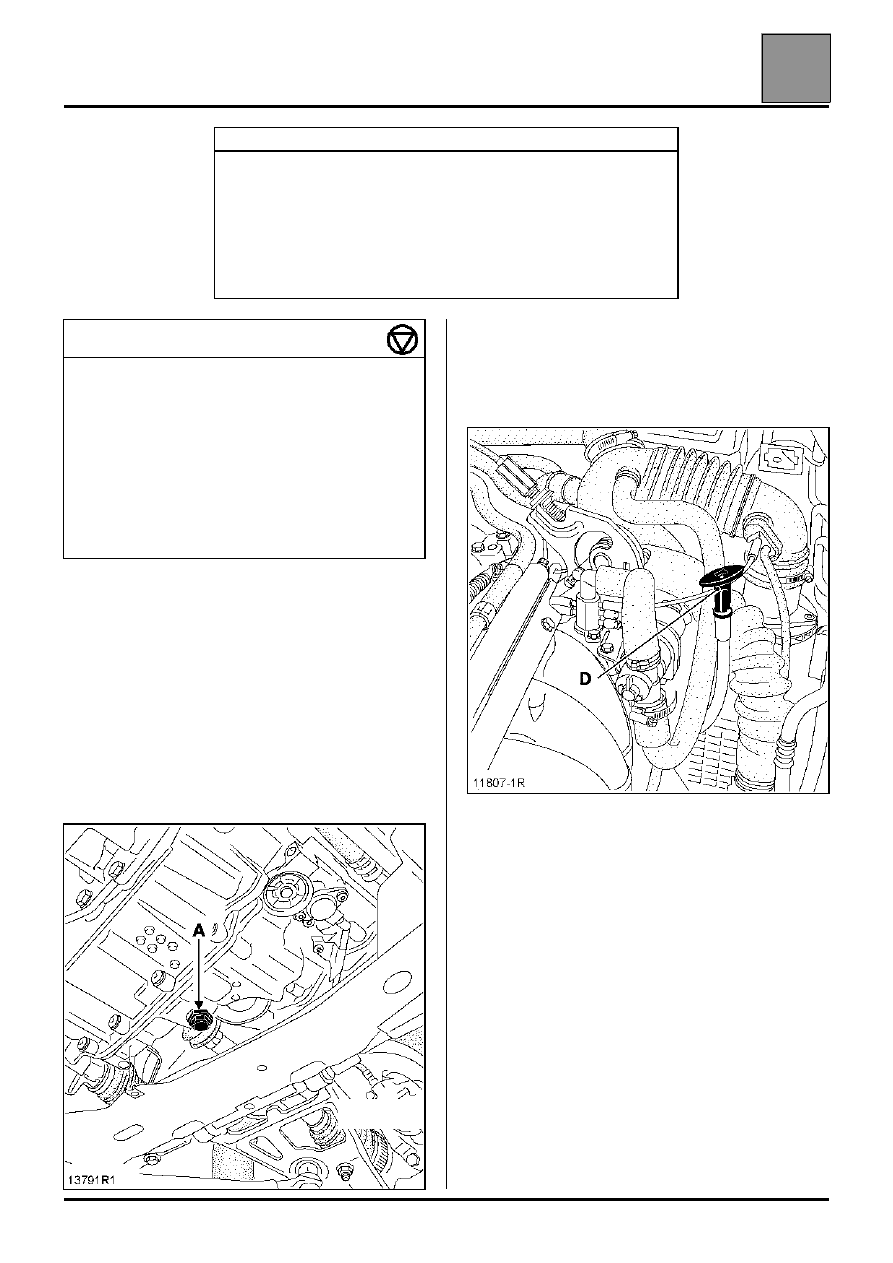

DP0

Для слива масла снимите пробку (A).

SU1

Слив масла выполняется отсасыванием через
направляющую трубку маслоизмерительного
щупа (D).

Снимите с помощью отвертки или крючка
поврежденную манжету фланца дифференциала,
стараясь при этом не поцарапать
соприкасающиеся поверхности.

Примите меры предосторожности, чтобы не
уронить пружину манжеты в коробку передач.

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И СПЕЦИНСТРУМЕНТ

B. Vi. 1400-02 Оправка для установки уплотнительных

манжет фланцев дифференциала на АКП SU1

B. Vi. 1459

Оправка для установки уплотнительной

манжеты правого фланца дифференциала на

АКП DP0

B. Vi. 1460

Оправка для установки уплотнительной

манжеты левого фланца дифференциала на

АКП DP0

МОМЕНТЫ ЗАТЯЖКИ, даН.м

Болт крепления направляющего пальца

плавающей скобы тормозного

0,7

Гайка крепления пальца шаровой опоры

рычага подвески

11

Гайка болта крепления амортизаторной

стойки к поворотному кулаку

18

Болты крепления колес

10,5

Гайка крепления пальца шарового

шарнира наконечника рулевой тяги

3,7

Пробка сливного отверстия

2,2

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Уплотнительная манжета фланца дифференциала

23

23-30

Уплотнительная манжета фланца дифференциала

УСТАНОВКА

АКП DP0

Манжета устанавливается с помощью оправки
B. Vi. 1459 или B. Vi. 1460.

АКП SU1

Манжета устанавливается с помощью оправки
B. Vi. 1611.:
– малым буртиком в правую сторону,
– большим буртиком в левую сторону.

Проталкивайте оправку с надетой на нее манжетой,
пока торец оправки не упрется в картер коробки
передач.

Установка производится в порядке, обратном
снятию.

ЗАТЯНИТЕ ВСЕ ВИНТЫ, ГАЙКИ И БОЛТЫ
УКАЗАННЫМИ МОМЕНТАМИ.

Залейте масло в коробку передач и проверьте его
уровень (см. соответствующую главу).

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Уплотнительная манжета гидротрансформатора

23

23-31

DP0

Уплотнительная манжета гидротрансформатора

Уплотнительная манжета гидротрансформатора
может быть снята только после снятия с
автомобиля автоматической коробки передач и
гидротрансформатора (см. соответствующий
подраздел).

СНЯТИЕ

Снимите гидротрансформатор, переместив его как
можно дальше по оси.

Будьте осторожны: в гидротрансформаторе
находится значительное количество масла,
которое может вытечь в процессе снятия.

Используя съемник Mot. 587, снимите манжету,
стараясь не повредить сопрягающиеся
поверхности.

УСТАНОВКА

Операция должна выполняться с большой
осторожностью.

Смажьте маслом все соприкасающиеся
поверхности.

Установите новую (смазанную маслом) манжету до
упора, используя оправку B. Vi. 1457.

Проверьте правильность установки
гидротрансформатора.

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И

СПЕЦИНСТРУМЕНТ

B. Vi.  1457 Оправка для установки манжеты

гидротрансформатора

Mot.

587 Съемник уплотнительной

манжеты

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Уплотнительная манжета гидротрансформатора

23

23-32

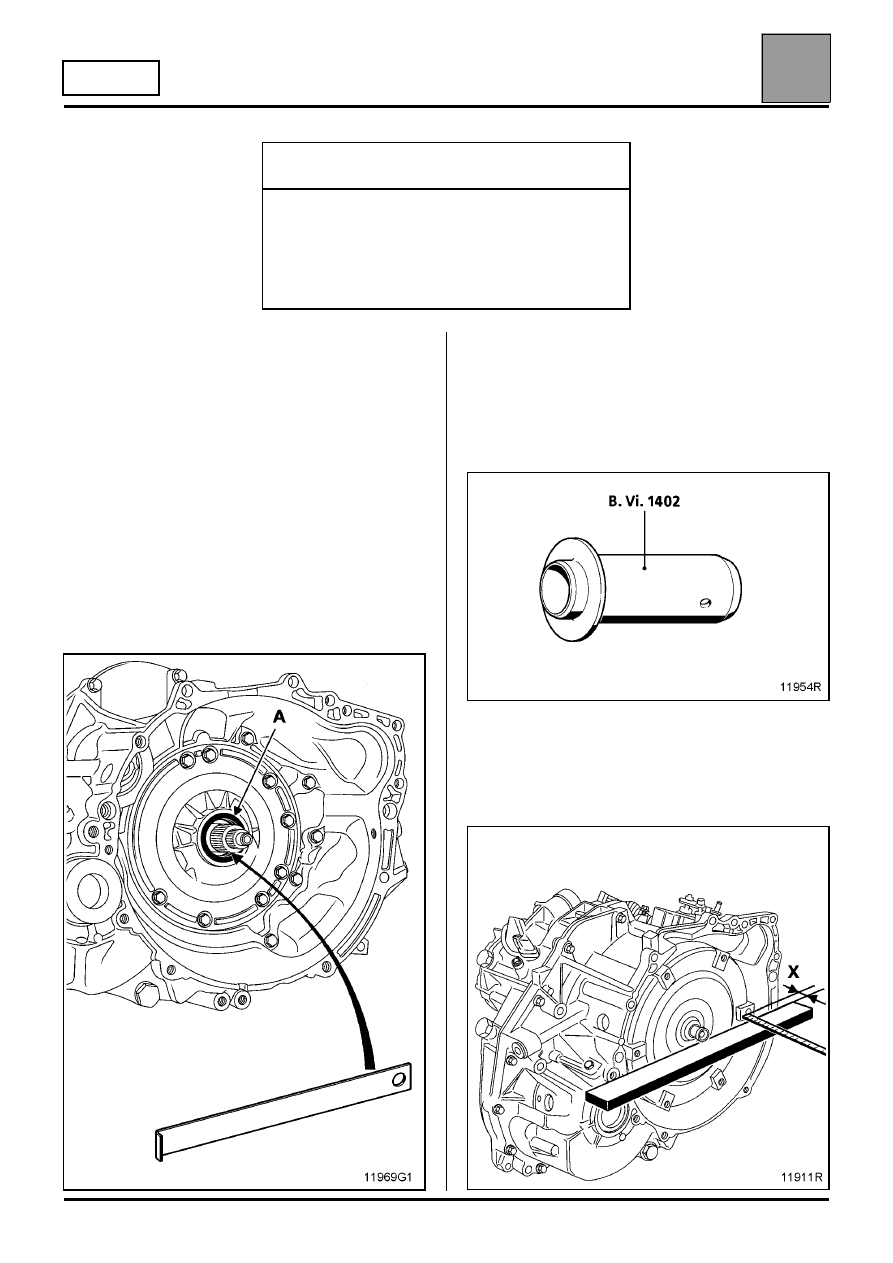

SU1

Уплотнительная манжета гидротрансформатора

Данная операция осуществляется на снятой
автоматической коробке передач.

СНЯТИЕ

Снимите:
– гидротрансформатор,
– уплотнительную манжету (A) с помощью

съемника B. Vi. 465,  с втулкой с меткой 1. Для
этого вставьте съемник в строго горизонтальном
направлении, вверните примерно на пол-оборота
и выньте манжету, постепенно закручивая болт
съемника.

ВАЖНОЕ ЗАМЕЧАНИЕ: забудьте извлечь
пружину манжеты.

УСТАНОВКА

Для установки уплотнительной манжеты
(предварительно смазанной маслом) используйте
оправку B. Vi. 1402. Примите меры к тому, чтобы не
занести загрязнения при выполнении этой
операции.

Смажьте канавку гидротрансформатора маслом,
применяемым для АКП, и установите его на место.

С помощью линейки измерьте расстояние X. Оно
должно примерно равняться 13,8 мм.

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И

СПЕЦИНСТРУМЕНТ

В. Vi. 465 Съемник для выпрессовки уплотни-

тельной манжеты гидротрансфор-
матора (из комплекта B. Vi. 1400-01)

В. Vi. 1402 Оправка для центрирования уплот-

нительной манжеты гидротрансфор-
матора (из комплекта B. Vi. 1400-01)
