АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Уплотнительное кольцо оси селектора

23

23-33

SU1

Уплотнительное кольцо оси селектора

Данная операция выполняется после снятия
многофункционального переключателя (см.
соответствующую главу).

СНЯТИЕ

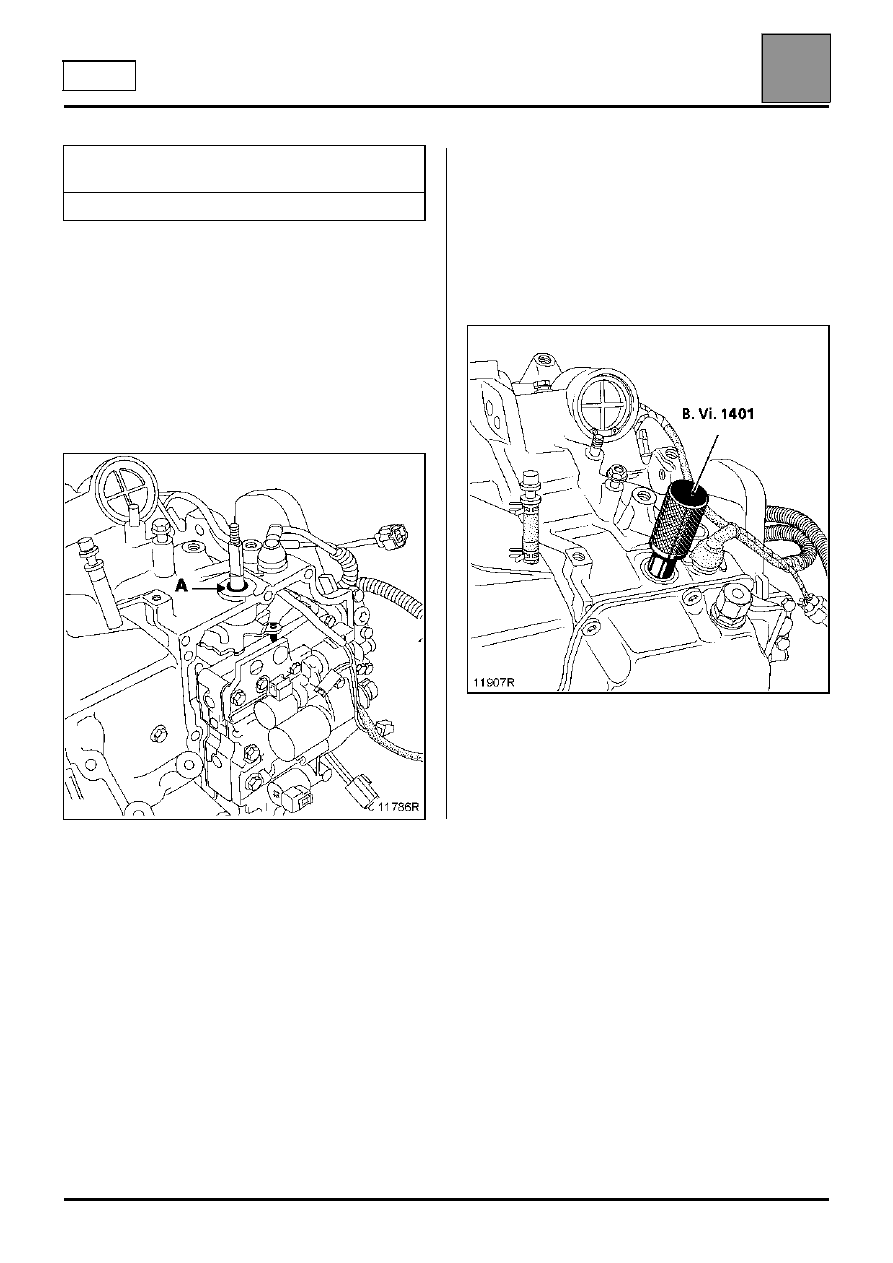

Снимите с помощью небольшой отвертки
уплотнительное кольцо с оси селектора, стараясь
при этом не повредить ось и посадочное место
кольца.

УСТАНОВКА

Поставьте на место уплотнительное кольцо
(предварительно смазав его маслом,
применяемым для АКП).

Вставьте муфту B. Vi. 1401 и легкими ударами
молотка с резиновым бойком доведите ее до
упора.

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И

СПЕЦИНСТРУМЕНТ

B. Vi. 1401

Направляющая муфта

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Штуцер контроля давления масла

23

23-34

DP0

Штуцер контроля давления масла

Штуцер контроля давления масла находится рядом
с датчиком давления.

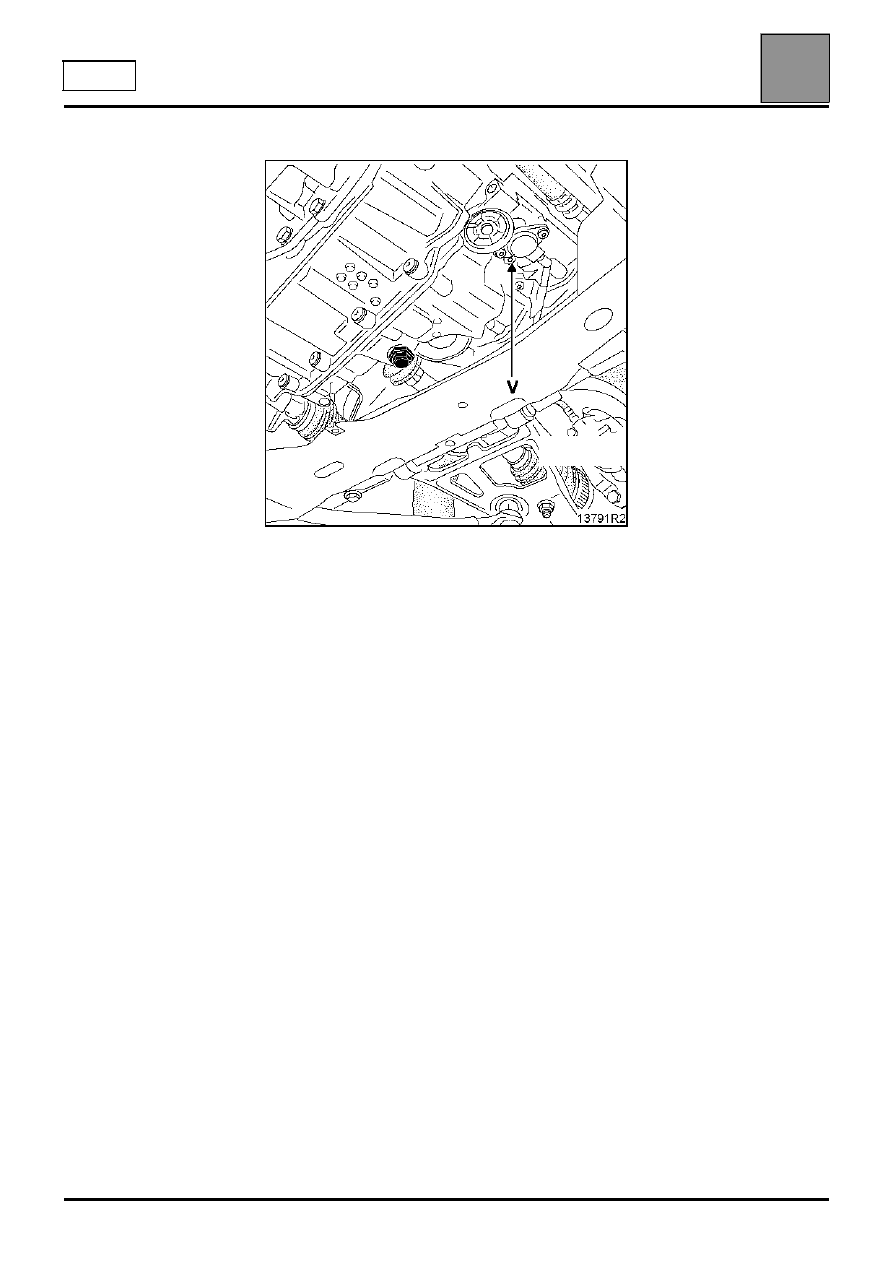

Выверните болт (V) и вставьте на его место
приспособление B. Vi. 466.06.

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Многофункциональный переключатель

23

23-35

DP0

Многофункциональный переключатель

СНЯТИЕ

Установите многофункциональный переключатель
в положение D.

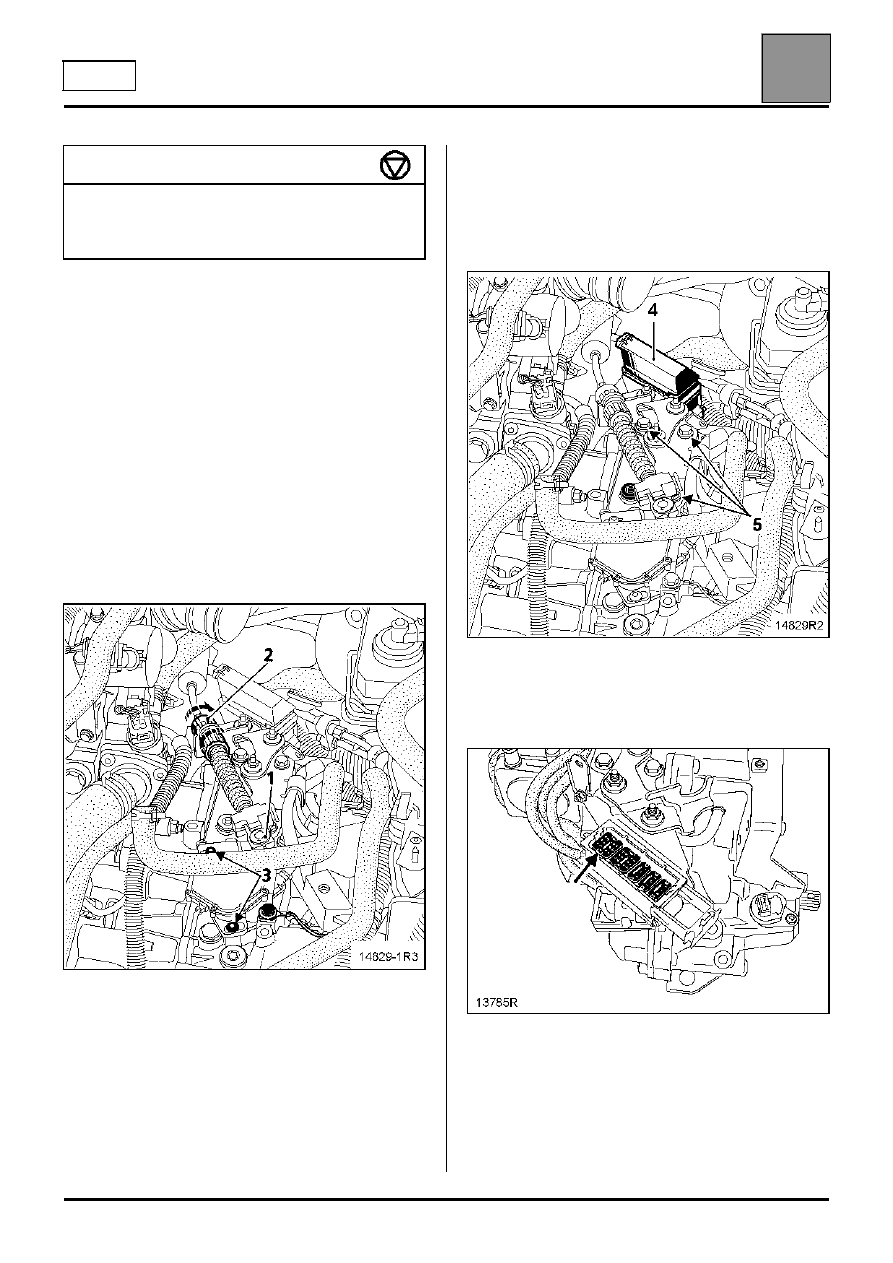

Снимите корпус воздушного фильтра и датчик
массового расхода воздуха.

Отсоедините:
– шаровой наконечник (1) троса

многофункционального переключателя.

– трос (2) многофункционального

переключателя, разблокировав стопор
оболочки троса.

Снимите рычаг и два болта (3) крепления
многофункционального переключателя.

Отключите модульный разъем (4), высвободив
подвижную часть разъема.

Снимите:
– три болта (5) крепления кронштейна модульного

разъема,

– два крепежных болта кронштейна модульного

разъема, затем извлеките зеленый разъем
многофункционального переключателя
(12-контактный).

УСТАНОВКА

Установите многофункциональный переключатель
в положение D.

Соедините разъем многофункционального
переключателя.

МОМЕНТЫ ЗАТЯЖКИ, даН.м

Болт крепления многофункционального
переключателя

1

Гайка крепления рычага

1

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Многофункциональный переключатель

23

23-36

DP0

РЕГУЛИРОВКА

Установите шток управления в НЕЙТРАЛЬНОЕ
положение:

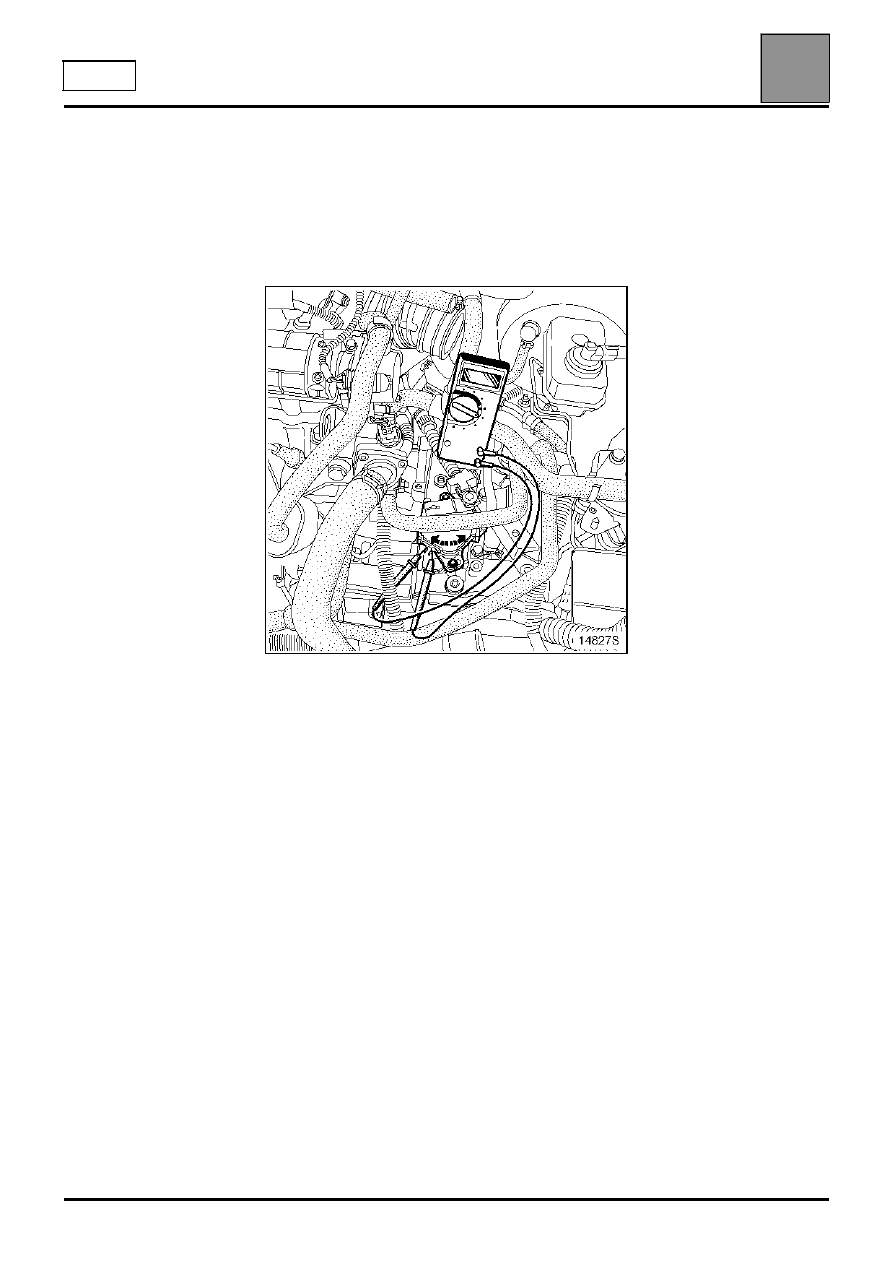

Установите два контактных щупа мультиметра на
контакты контроля положения.

Установите мультиметр в режим омметра.

Проверните вручную многофункциональный
переключатель до замыкания регулировочного
выключателя (сопротивление на выводах
выключателя = 0 Ом

Ω

).

Заверните болты моментом 1 даН.м.

ПОСЛЕ ЗАТЯЖКИ БОЛТОВ ВЫКЛЮЧАТЕЛЬ
ДОЛЖЕН БЫТЬ ЗАМКНУТ.

ЗАТЯНИТЕ ДЕТАЛИ КРЕПЛЕНИЯ ТРЕБУЕМЫМ
МОМЕНТОМ.

Проверьте работу переключателя и переключение
передач.
