Renault Laguna II. Руководство - часть 114





АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Снятие и установка АКП

23

23-21

DP0

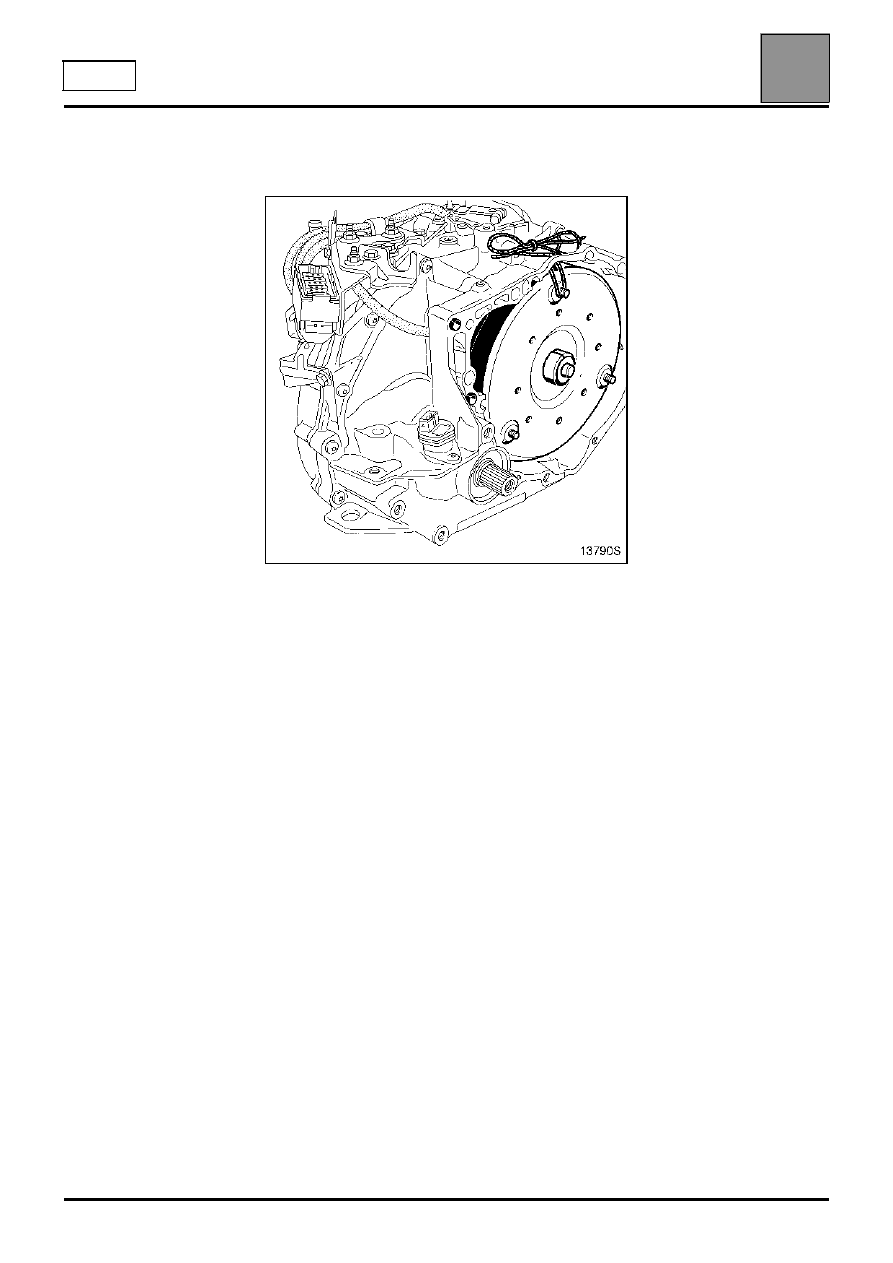

Чтобы гидротрансформатор не сместился,
привяжите его веревкой.

УСТАНОВКА

НЕ ИСПОЛЬЗУЙТЕ ПОВТОРНО ГАЙКИ
КРЕПЛЕНИЯ НИ ГИДРОТРАНСФОРМАТОРА, НИ
ВЕДУЩЕГО ДИСКА (ЕСЛИ ОН СНИМАЛСЯ).
СЛЕДУЕТ ВСЕГДА УСТАНАВЛИВАТЬ НОВЫЕ
ГАЙКИ.

Установка не представляет сложности. Действуйте
в порядке, обратном снятию.

ПРОВЕРЬТЕ НАЛИЧИЕ УСТАНОВОЧНЫХ
ВТУЛОК.

Долейте масло до нужного уровня (см.
соответствующую главу).

В случае замены гидрораспределителя обнулите
параметры автокоррекции и счетчик срока службы
масла ЭБУ АКП с помощью диагностического
прибора.

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Снятие и установка

23

23-22

SU1

Снятие и установка

СНЯТИЕ

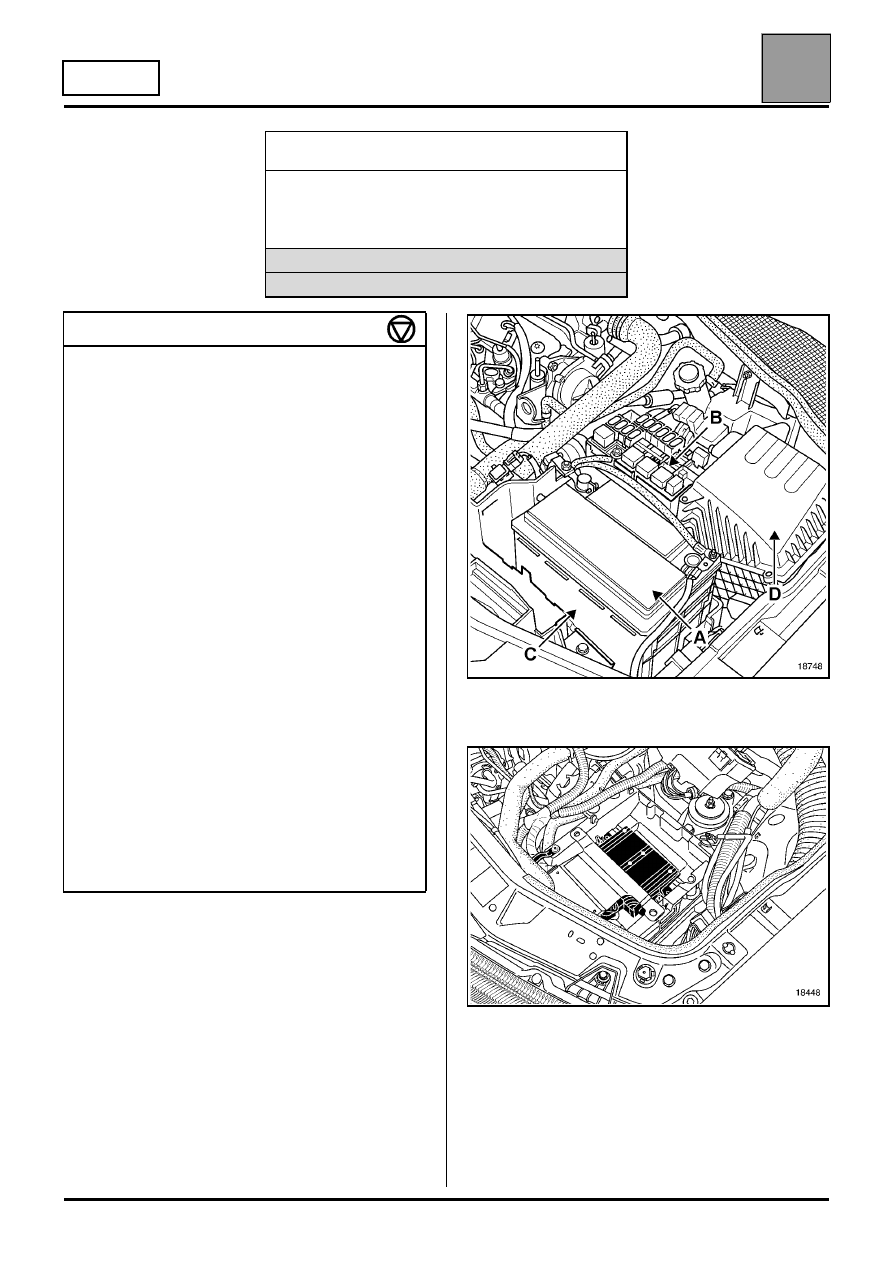

Установите автомобиль на двухстоечный

подъемник.
Отключите аккумуляторную батарею.
Снимите:

– передние колеса;

– верхние крышки двигателя,

– аккумуляторную батарею (A),

– блок предохранителей (B),

– ЭБУ АКП,

– полку под аккумуляторную батарею (С),

– жгут проводов с полки аккумуляторной батареи,

– воздухопровод с датчика массового расхода

воздуха,

– корпус воздушного фильтра и датчик массового

расхода воздуха (D).

Отведите в сторону ЭБУ системы впрыска вместе с

кронштейном.

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И

СПЕЦИНСТРУМЕНТ

Mot. 1453

Опорная перекладина для

вывешивания двигателя

T. Av. 476

Съемник для выпрессовки

пальцев шаровых шарниров

НЕОБХОДИМОЕ ОБОРУДОВАНИЕ

Гидравлический домкрат

МОМЕНТЫ ЗАТЯЖКИ, даН.м

Болты крепления колес

0,7

Болт крепления направляющего

пальца плавающей скобы тормозного

механизма

10,5

Гайка крепления шарового пальца

рулевой тяги

3,7

Гайка пальца шарового шарнира

рычага передней подвески

11

Болт крепления амортизаторной

стойки к поворотному кулаку

18

Гайка крепления маятниковой опоры

на кузове

4,5

Гайка крепления маятниковой опоры

на коробке передач

6,2

Болты крепления левого переднего

лонжерона

4,4

Болт крепления реактивной тяги к

подрамнику

10,5

Болт крепления реактивной тяги к

двигателю

18

Болты крепления коробки передач к

блоку двигателя

4,4

Болты крепления стартера

4,4

Шпильки крепления картера коробки

передач к блоку двигателя

0,5

Гайки шпилек крепления ведущего

диска на гидротрансформаторе

3,8

Болты крепления подрамника

10,5

Болт крепления вилки карданного

шарнира рулевого вала

2,5

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Снятие и установка АКП

23

23-23

SU1

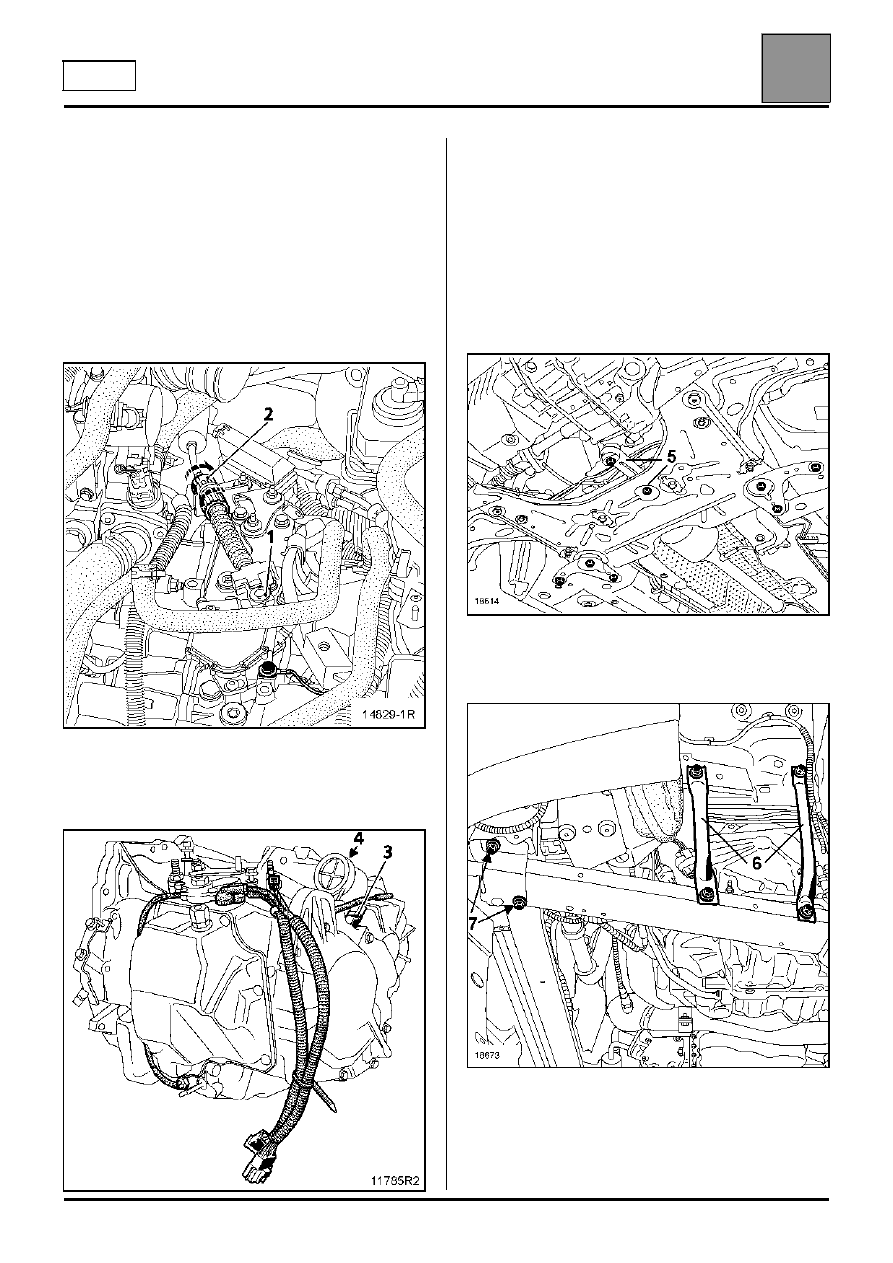

Отсоедините:
– шаровой наконечник (1) троса

многофункционального переключателя,

– трос (2) многофункционального переключателя,

освободив его от фиксатора.

ПРИМЕЧАНИЕ: Во время данной операции не
трогайте оранжевое кольцо, так как оно может
сломаться в процессе снятия или установки. Если
это произошло, НЕ ЗАМЕНЯЙТЕ ТРОС ПРИВОДА,
так как отсутствие кольца не сказывается на работе
системы.

Разъедините:
– разъем датчика скорости вращения турбины

гидротрансформатора (3),

– разъем датчика скорости движения (4).

Поставьте зажимы шлангов и отсоедините
водомасляный охладитель.

Отсоедините жгут проводов от коробки передач.

Снимите:
– датчик верхней мертвой точки,
– защиту поддона двигателя,
– подкрылки,
– левый и правый приводные валы,
– реактивную тягу (5),

– левые стяжки (6),
– алюминиевый лонжерон (7).

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Снятие и установка АКП

23

23-24

SU1

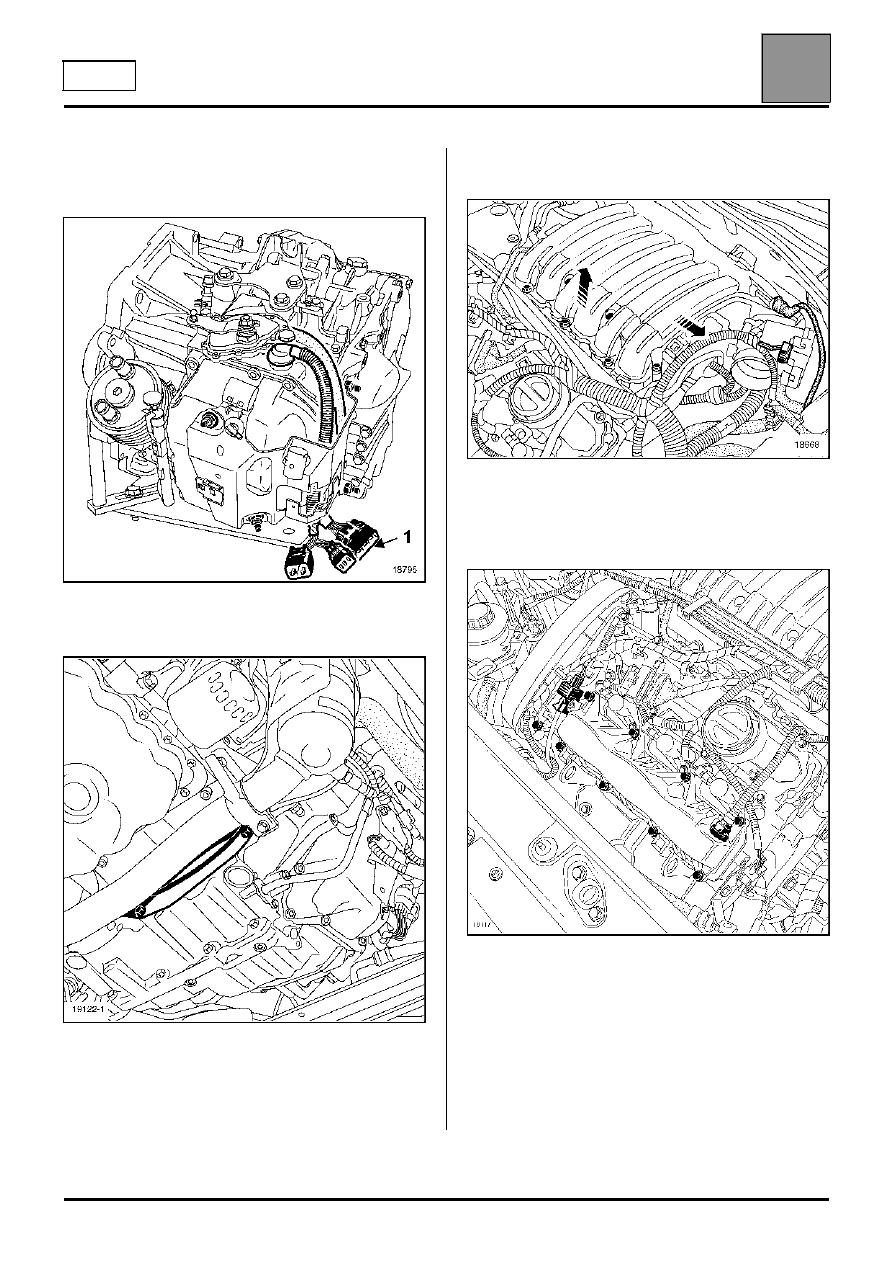

Снимите подрамник (см. главу 31).

Отсоедините жгут проводов АКП (1).

Снимите защитную крышку гидротрансформатора.

Поверните коленчатый вал по часовой стрелке так,
чтобы получить доступ к шести болтам,
соединяющим ведущий диск с
гидротрансформатором. Снимите болты.

Снимите:
– впускной коллектор,

– колодку и провода кислородного датчика с

передней головки блока цилиндров,

– крышку распределительного вала выпускных

клапанов передней головки блока цилиндров,

– колодку провода кислородного датчика с задней

головки блока цилиндров,

– крышку распределительных валов впускных и

выпускных клапанов задней головки блока
цилиндров,

– катушку зажигания 1

ого

цилиндра задней головки

блока цилиндров со стороны маховика.

19122-1

18668

19117
