АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Гидрораспределитель

23

23-13

DP0

УСТАНОВКА

Установите гидравлический распределитель и
подсоедините разъемы электромагнитных
клапанов.

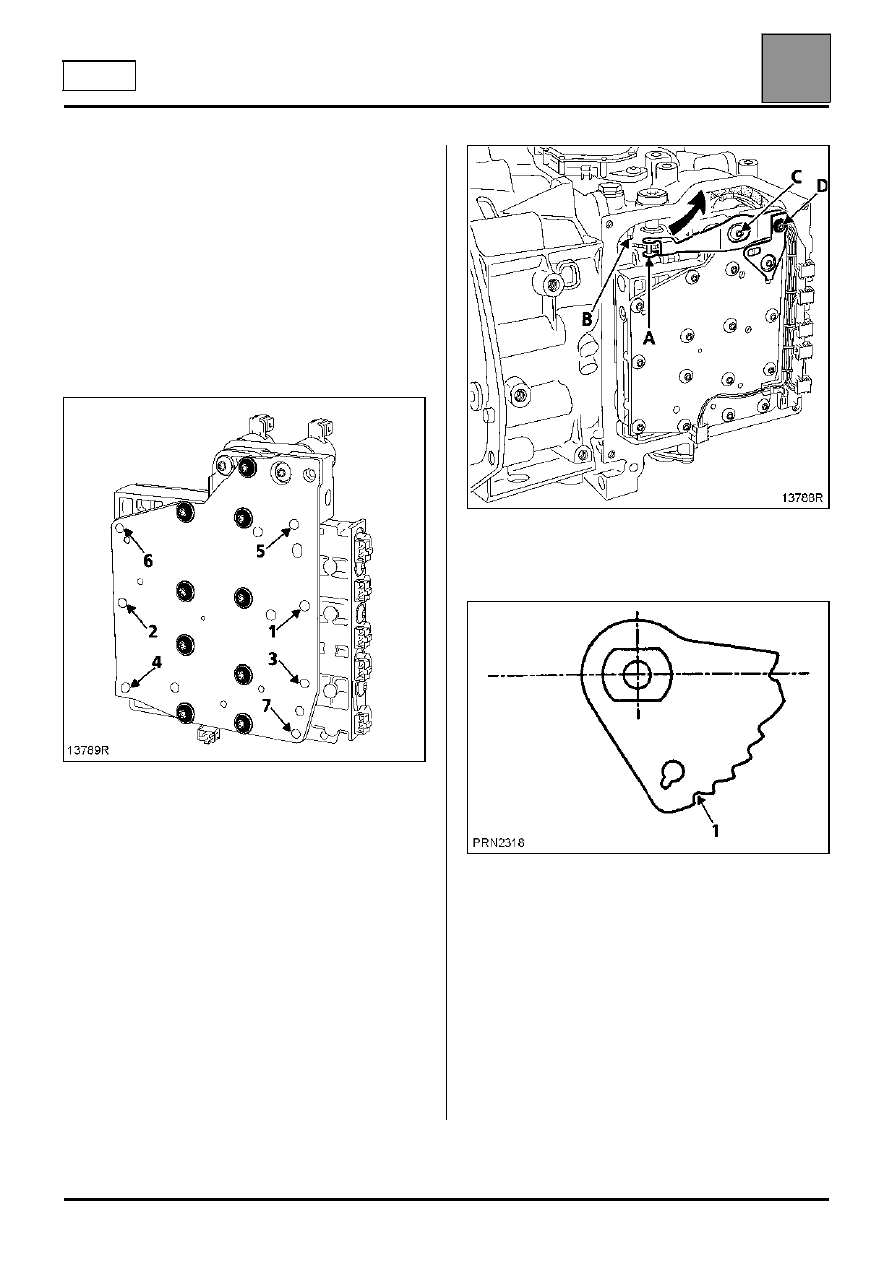

Заверните болты крепления гидравлического
распределителя, действуя как указано ниже:
– Установите распределитель, предварительно

отцентровав его с помощью болтов (4) и (5).

– Заверните остальные болты.
– Затяните болты моментом 0,75 даН.м в

следующем порядке: 1-2-3-4-5-6-7.

РЕГУЛИРОВКА РЫЧАГА ПЛАСТИНЧАТОЙ
ПРУЖИНЫ

Удерживайте рычаг многофункционального
переключателя в крайнем положении
(принудительное включение первой передачи) с
помощью пластмассового хомута и винта в корпусе
коробки. (1

ая

 передача) с помощью пластмассового

хомута и болта в корпусе сборки.

Снимите винт (C).

Установите рычаг, вставив ролик (А) в углубление
сектора (В), соответствующее положению
предварительного включения 1

ой

 передачи.

Установите оправку B. Vi. 1462  на место болта (С).
Заверните до упора оправку, придерживая рычаг
пластинчатой пружины.Удерживая регулировочный
тросик, ввинтите до упора приспособление.

Заверните болт (D) с требуемым моментом.

Снимите оправку, заверните на место болт (С) и
затяните его с требуемым моментом.

В случае замены гидрораспределителя обнулите
параметры автокоррекции и счетчик срока службы
масла ЭБУ АКП с помощью диагностического
прибора.

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Гидрораспределитель

23

23-14

SU1

СНЯТИЕ

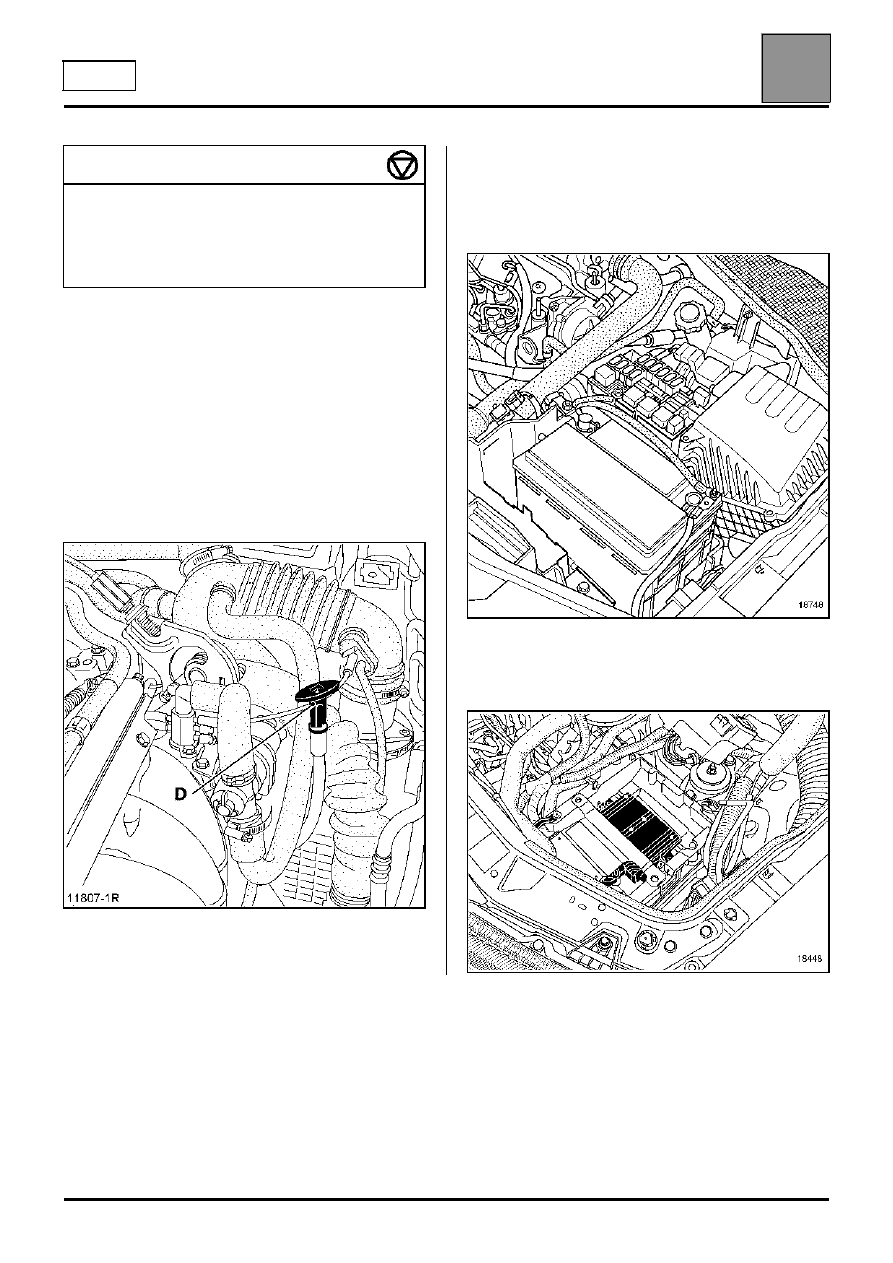

Установите автомобиль на двухстоечный
подъемник.

Отсоедините аккумуляторную батарею.

Снимите защиту поддона двигателя.

Удалите масло из АКП отсасыванием через
направляющую трубку маслоизмерительного щупа
(D) (см. соответствующую главу).

Снимите:
– аккумуляторную батарею,
– блок предохранителей,
– ЭБУ АКП,
– полку аккумуляторной батареи.

Высвободите:
– ЭБУ впрыска,
– держатель ЭБУ впрыска.

МОМЕНТЫ ЗАТЯЖКИ, даН.м

Болт крепления крышки

1,2

Болт крепления гидрораспределителя

1

Болт крепления маслоизмерительного
щупа

0,5

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Гидрораспределитель

23

23-15

SU1

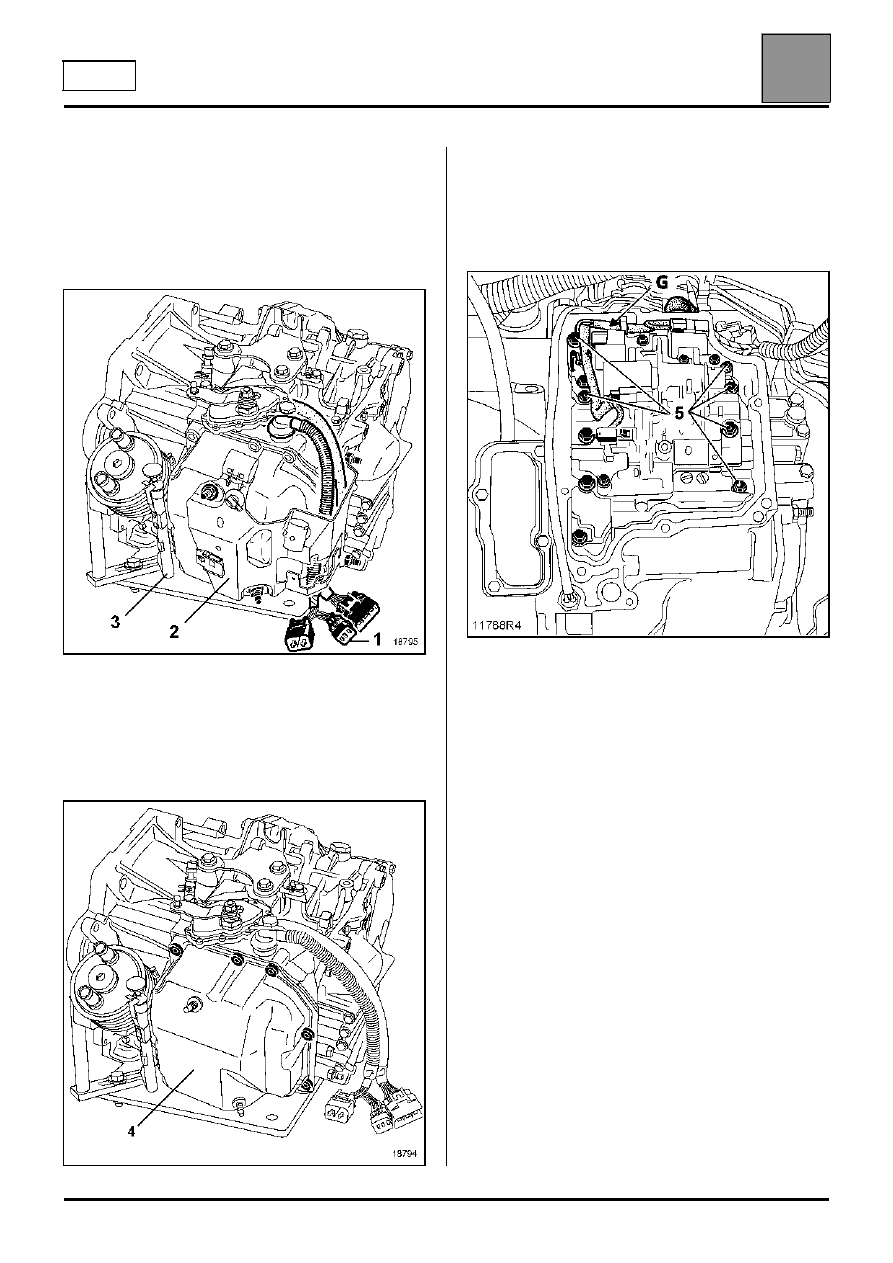

Разъедините разъем (1),

Снимите:
– кронштейн короба для прокладки электрических

проводов (2) и снимите его,

– защиту поддона двигателя,
– маслоизмерительный щуп (3).

Поставьте чистую емкость для сбора масла под
автоматическую коробку передач.

Снимите крышку (4) гидрораспределителя, отклеив
вместе с тонкой прокладкой(не повредите
соприкасающиеся поверхности).

Отсоедините и снимите жгут проводов с
герметичными разъемами.

Снимите:
– шесть болтов (5) крепления

гидрораспределителя,

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Гидрораспределитель

23

23-16

SU1

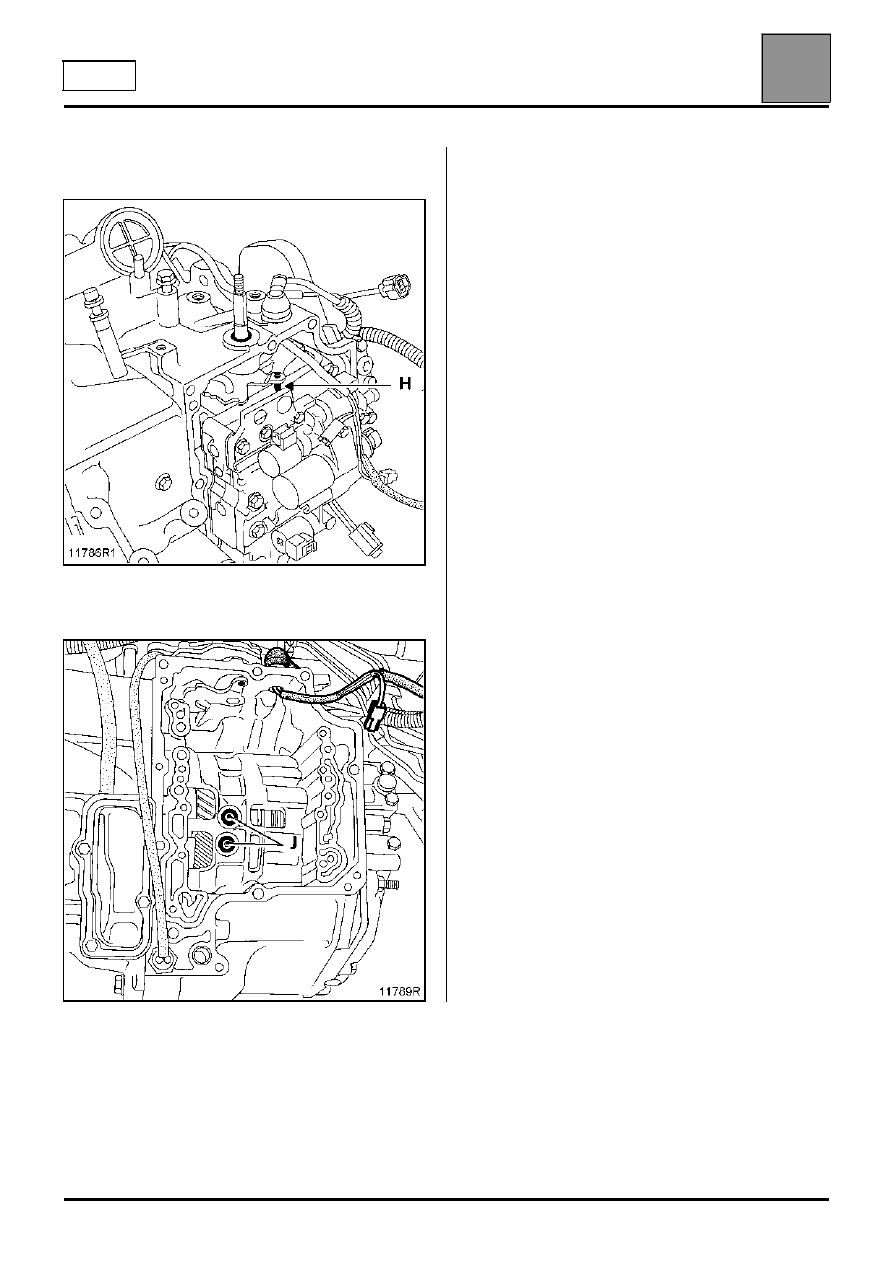

– распределитель. Для этого слегка его наклоните,

чтобы отсоединить рычаг селектора (H) АКП,

– два уплотнительных кольца (J). Следите за тем,

чтобы в АКП не нашли загрязнения.

УСТАНОВКА

Очистите привалочные поверхности коробки
передач, следя за тем, чтобы не повредить их.

Очистите привалочные поверхности крышки
гидрораспределителя.

Очистите болты крепления гидрораспределителя,
полностью удалив с них все остатки клея.

Обязательно замените уплотнительные кольца (J).

Установка производится в порядке, обратном
снятию.

Затяните болты крепления распределителя
требуемым моментом.

ВНИМАНИЕ: болты имеют разную длину.
