МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Снятие и установка блока шестерен 5-ой передачи на

21

21-17

221

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Снятие и установка блока шестерен 5-ой передачи на автомобиле

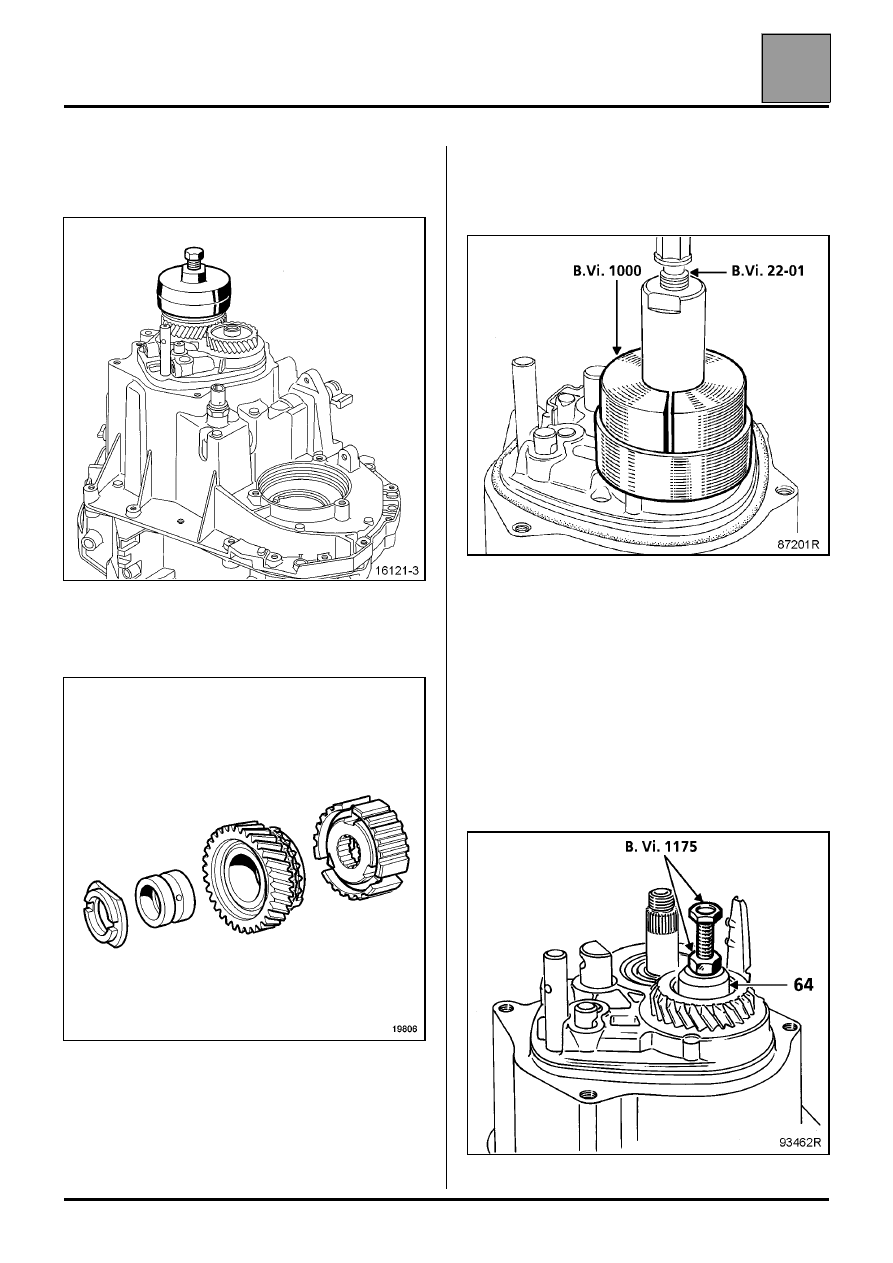

Установите стакан съемника на муфту
синхронизатора и вращайте болт съемника до
упора, после чего спрессуйте ступицу.

Снимите ведущую шестерню 5

ой

 передачи вместе

с блокирующим кольцом синхронизатора,
игольчатым подшипником, втулкой и шайбой.

На вторичном валу:

С помощью приспособлений B. Vi. 22-01 и
B. Vi. 1000,

спрессуйте ведомую шестерню 5

ой

 передачи.

УСТАНОВКА

На вторичном валу:

Нанесите три капли средства Loctite FRENBLOC
на шлицы ведомой шестерни.

Установите шестерню на место, пользуясь
приспособлением B. Vi. 1175 и шайбой (64) с
буртиком.

Снимите приспособление B. Vi. 1175.

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Снятие и установка блока шестерен 5-ой передачи на

21

21-18

Снятие и установка блока шестерен 5-ой передачи на автомобиле

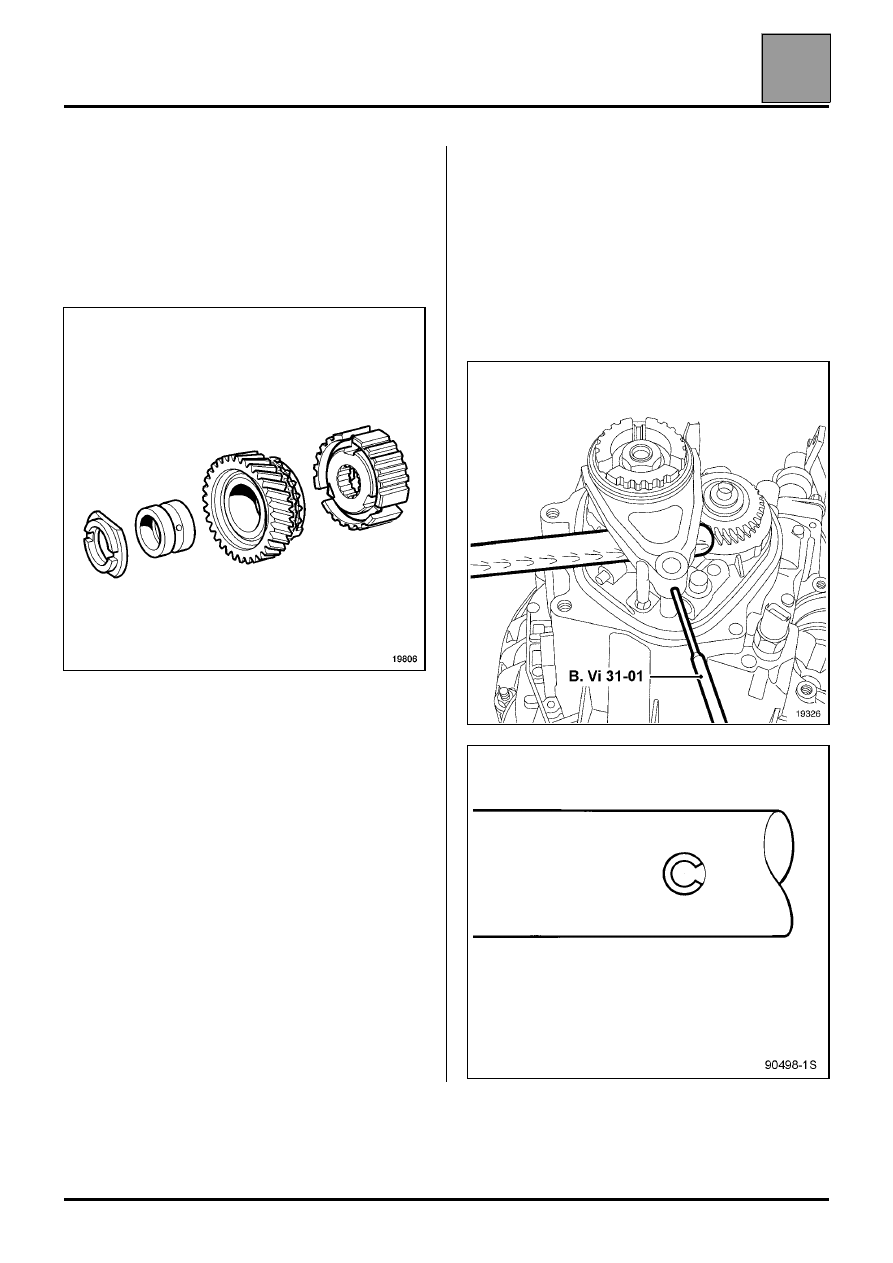

На первичном валу:

Установите:
– опорную шайбу (большей стороной к шестерне),
– втулку под шестерню,
– ведущую шестерню 5

-й передачи

, с блокировочным

кольцом синхронизатора,

– ступицу синхронизатора 5

-й передачи

.

Установите и закрепите штифтами вилку 5

-й

передачи.

Включите рычагом переключения передач 1

ую



передачу и 5

ую

 передачу, перемещая вилку

включения 5ой передачи по штоку.

Нанесите три капли средства Loctite FRENBLOC:
– на гайку заднего конца первичного вала и

затяните гайку моментом 19 даН.м.

Установите деревянный брусок между вилкой
включения 5

ой

 передачи и ведущей шестерней для

удержания вилки и установите новый упругий
штифт в вилку включения 5

ой

передачи, пользуясь

бородком B. Vi. 31-01, обеспечив правильное
положение штифта - прорезь должна
располагаться по оси валов.

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

21

21-19

Верните рычаг переключения передач в
нейтральное положение и проверьте, что все
передачи можно включить.

Если какая-либо передача не включается,
проверьте, что передача заднего хода не включена.

Установите новое уплотнительное кольцо, чтобы
обеспечить уплотнение задней крышки картера
коробки передач.

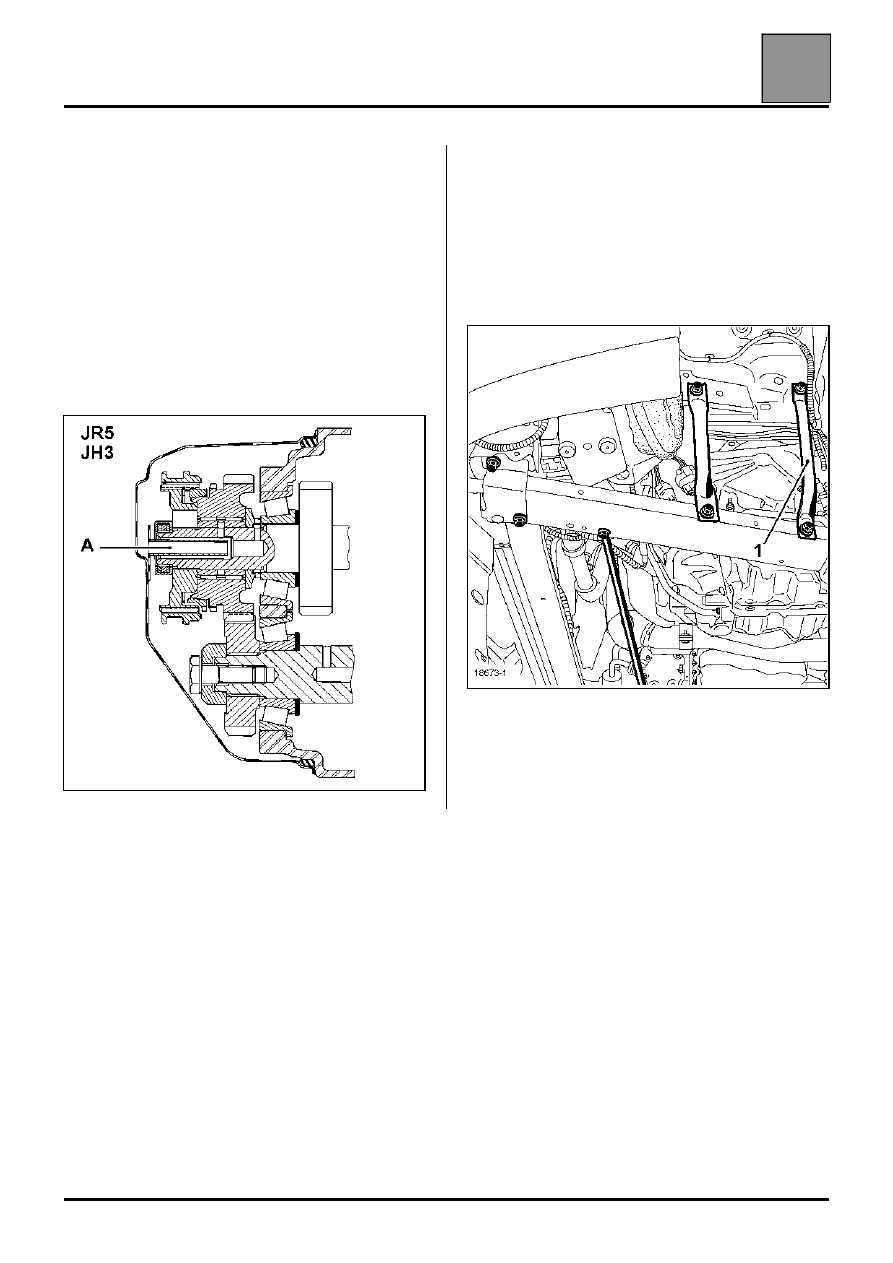

Установите заднюю крышку картера коробки
передач, введя трубку подвода масла (A) в
отверстие первичного вала.

Залейте масло в коробку передач.

Проверьте герметичность задней крышки картера
коробки передач при работающем двигателе.

Установите:
– держатель трубки гидроусилителя рулевого

управления,

– соединительную тягу (1).

– подкрылки,
– колесо.

18 673-1

93259R

Снятие и установка блока шестерен 5-ой передачи на автомобиле

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Уплотнительная манжета первичного вала

21

21-20

JH3

121

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Уплотнительная манжета первичного вала

ЗАМЕНА

Замена уплотнительной манжеты производится после разборки коробки передач.

См. руководство: Коробки передач JH / JR
