МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Снятие и установка коробки передач

21

21-13

ДВИГАТЕЛЬ F9Q

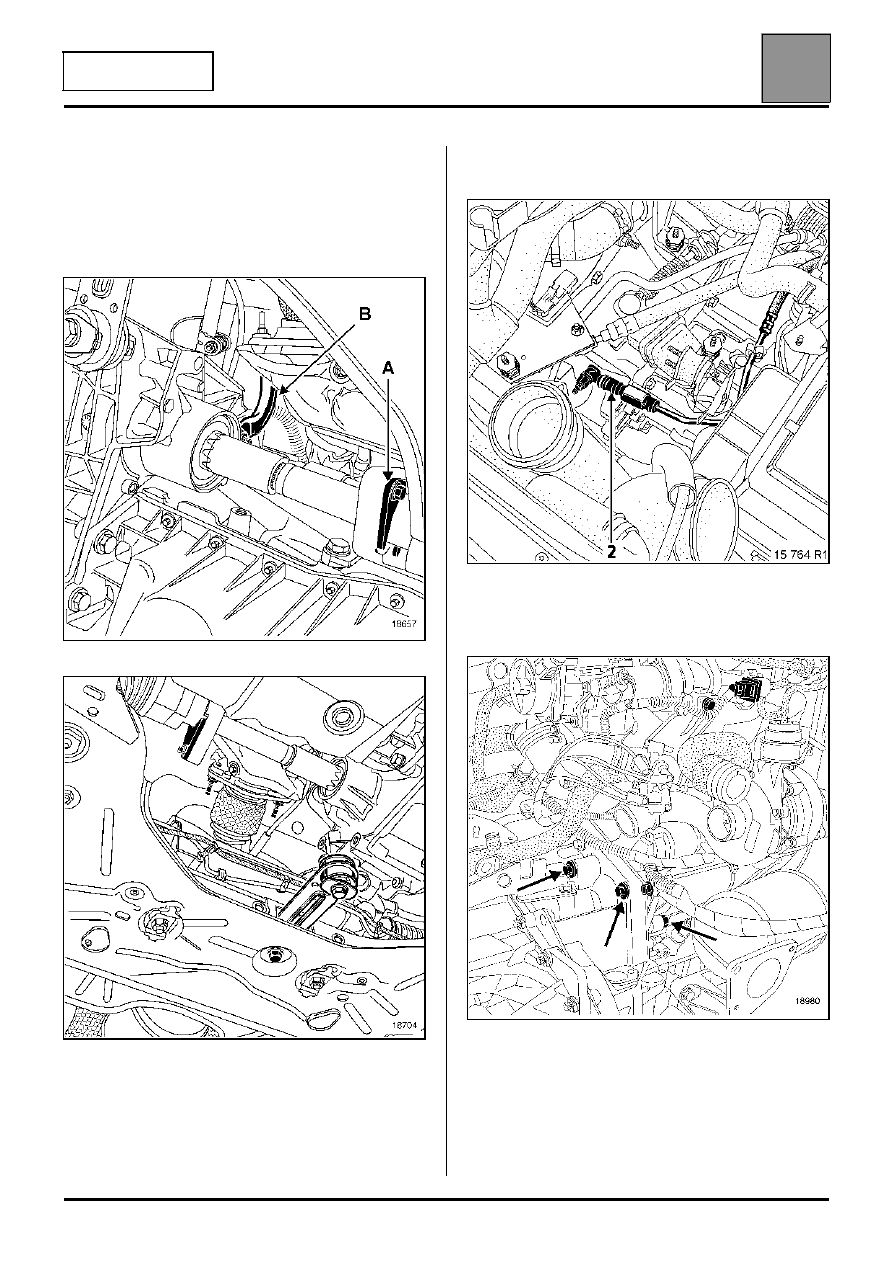

С правой стороны автомобиля:

Снимите:
– промежуточную опору с нижней части двигателя

(A),

– приводной вал,
– подпорку выпускной трубы с коробки передач (B),

– реактивную тягу,

– датчик верхней мертвой точки,
– подрамник (см. главу 31).

Удалите шприцом тормозную жидкость из бачка до
штуцера трубопровода главного цилиндра привода
сцепления.

Отсоедините рабочий цилиндр привода
сцепления (2).

Снимите:
– входной воздушный патрубок турбокомпрессора,
– болты крепления стартера.

Выньте стартер, подав его назад.

18 657

18704

18980

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Снятие и установка коробки передач

21

21-14

ДВИГАТЕЛЬ F9Q

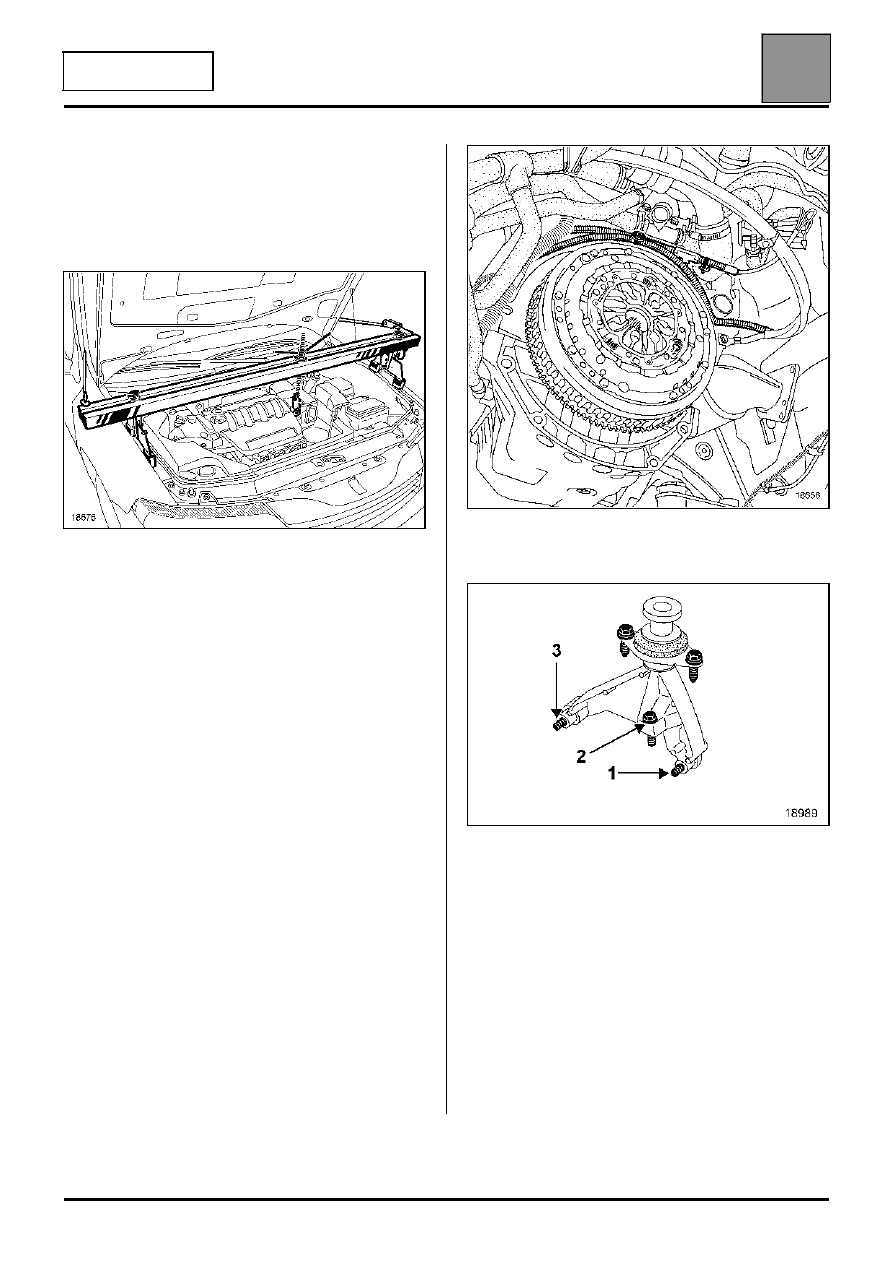

Для того, чтобы облегчить снятие коробки передач,
прикрепите жгуты проводов и гидравлические
трубопроводы.

Установите опорную перекладину для
поддержания двигателя Mot. 1453.

Снимите:
– опору коробки передач,
– верхние болты крепления коробки передач к

блоку двигателя.

– держатель вакуумного шланга и шланга системы

охлаждения.

Наклоните силовой агрегат.

Установите гидравлический домкрат.

Снимите:
– нижние болты крепления коробки передач к блоку

двигателя,

– коробку передач.

УСТАНОВКА

Если сцепление было снято, см. главу 20.

Убедитесь в наличии в гнездах установочных
втулок.

ВНИМАНИЕ:
Не наносите смазку на шлицы первичного вала
коробки передач.

Отведите в сторону жгуты проводов и снимите с
коробки передач держатель жгута проводов.

Установите опору коробки передач с учетом
порядки затяжки болтов крепления.

Выполните остальные операции по установке в
порядке, обратном снятию.

Установите поперечную тягу до установки левой и
правой стяжек.

Заправьте:
– коробку передач,
– бачок с тормозной жидкостью.

Удалите воздух из гидропривода сцепления.

ВНИМАНИЕ:
Правильно закрепите тормозные шланги на
амортизаторных стойках.

18 676

18 656

18 989

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

21

21-15

СНЯТИЕ

Установите автомобиль на двухстоечный

подъемник.
Снимите левое переднее колесо.
Снимите:

– грязезащитный щиток колесной арки,

– соединительную тягу (1).

Слейте масло из коробки передач.
Снимите держатель шланга гидроусилителя

рулевого управления с задней крышки картера 5

ой



передачи.
Заднюю крышку картера следует снимать в

направлении горизонтальной оси коробки передач,

поскольку на крышке закреплена трубка подвода

масла (A), которая входит в осевое отверстие

заднего конца первичного вала.

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И

СПЕЦИНСТРУМЕНТ

B. Vi. 22-01

Ходовой болт съемника

B. Vi. 31-01

Набор бородков для извлечения и
установки упругих штифтов

∅

 5 мм

B. Vi. 1000

Съемник ведомой шестерни 5-ой
передачи

B. Vi. 1170

Съемник ступицы синхронизатора 5-ой
передачи

B. Vi. 1175

Болт для установки ведомой шестерни 5-
ой передачи

МОМЕНТЫ ЗАТЯЖКИ, даН.м

Гайка заднего конца первичного вала

16

Болт заднего конца вторичного вала

8

18 673-1

Снятие и установка блока шестерен 5-ой передачи на автомобиле

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

21

21-16

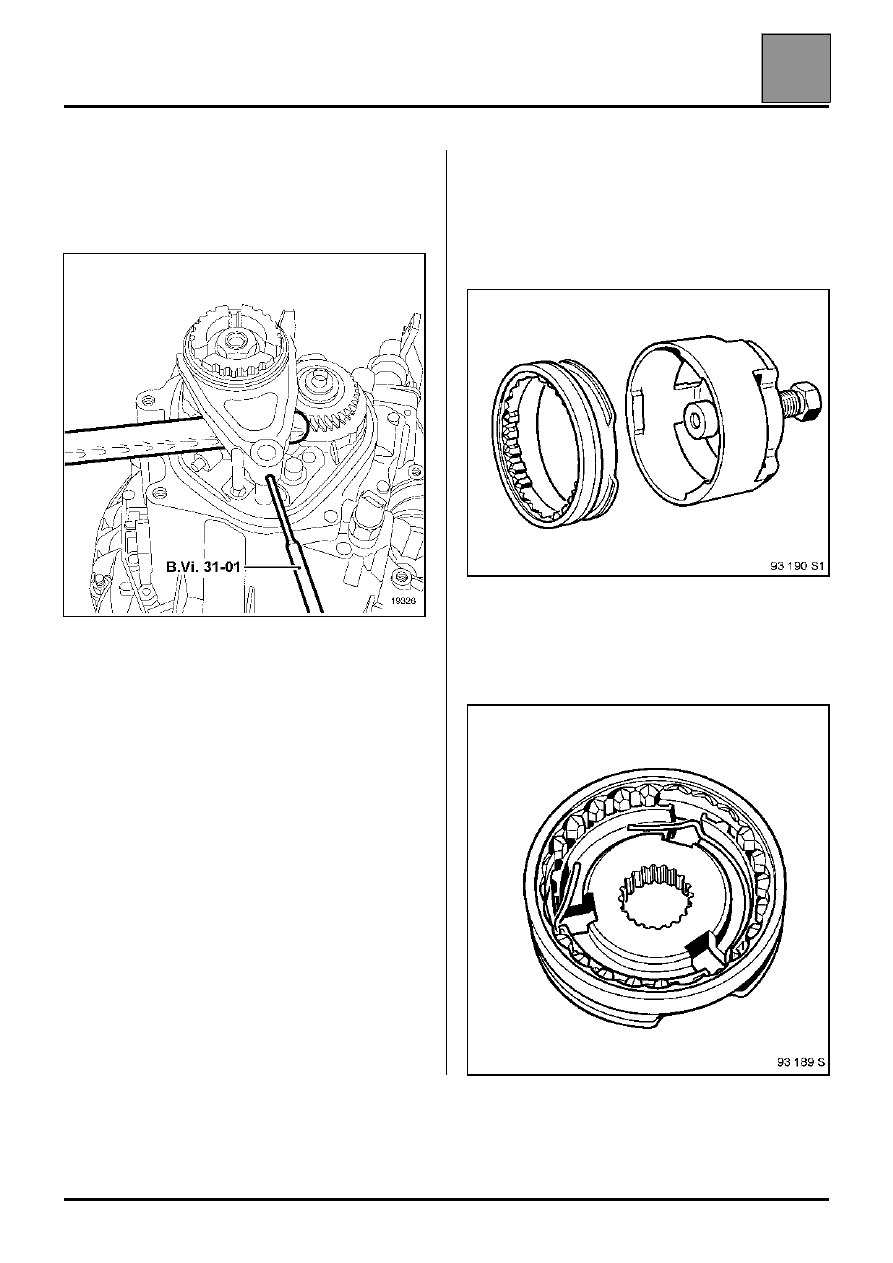

Установите деревянный брусок между вилкой
включения 5

й

 передачи и ведущей шестерней 5

й



передачи для удержания вилки; затем с помощью
бородка B. Vi. 31-01 извлеките упругий штифт из
вилки.

ПРИМЕЧАНИЕ: При снятии и установке штифта
включите передачу (3

ю

 или 4

ю

).

Из соображений безопасности не тяните шток
вилки включения 5

й

 передачи наружу, т. к. фиксатор

может сдвинуться и не позволит вновь установить
вилку.

Включите 5

ую

 передачу, смещая вилку по штоку и

включите 1

ую

передачу рычагом переключения

передач.

Ослабьте затяжку и снимите гайку с заднего конца
первичного вала и болт с заднего конца вторичного
вала.

Верните рычаг переключения передач в
нейтральное положение.

На первичном валу:

Снимите вилку включения 5

ой

 передачи и муфту

синхронизатора пятой передачи.

С помощью съемника B. Vi. 1170 спрессуйте с вала
ступицу синхронизатора.

Установите съемником B. Vi. 1170 скользящую
муфту синхронизатора в положение включения 5

ой



передачи и поверните съемник так, чтобы шлицы
скользящей муфты синхронизатора и ступицы
были расположены друг напротив друга.

19326
