Renault Laguna II. Руководство - часть 104

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Особенности

21

21-5

Особенности

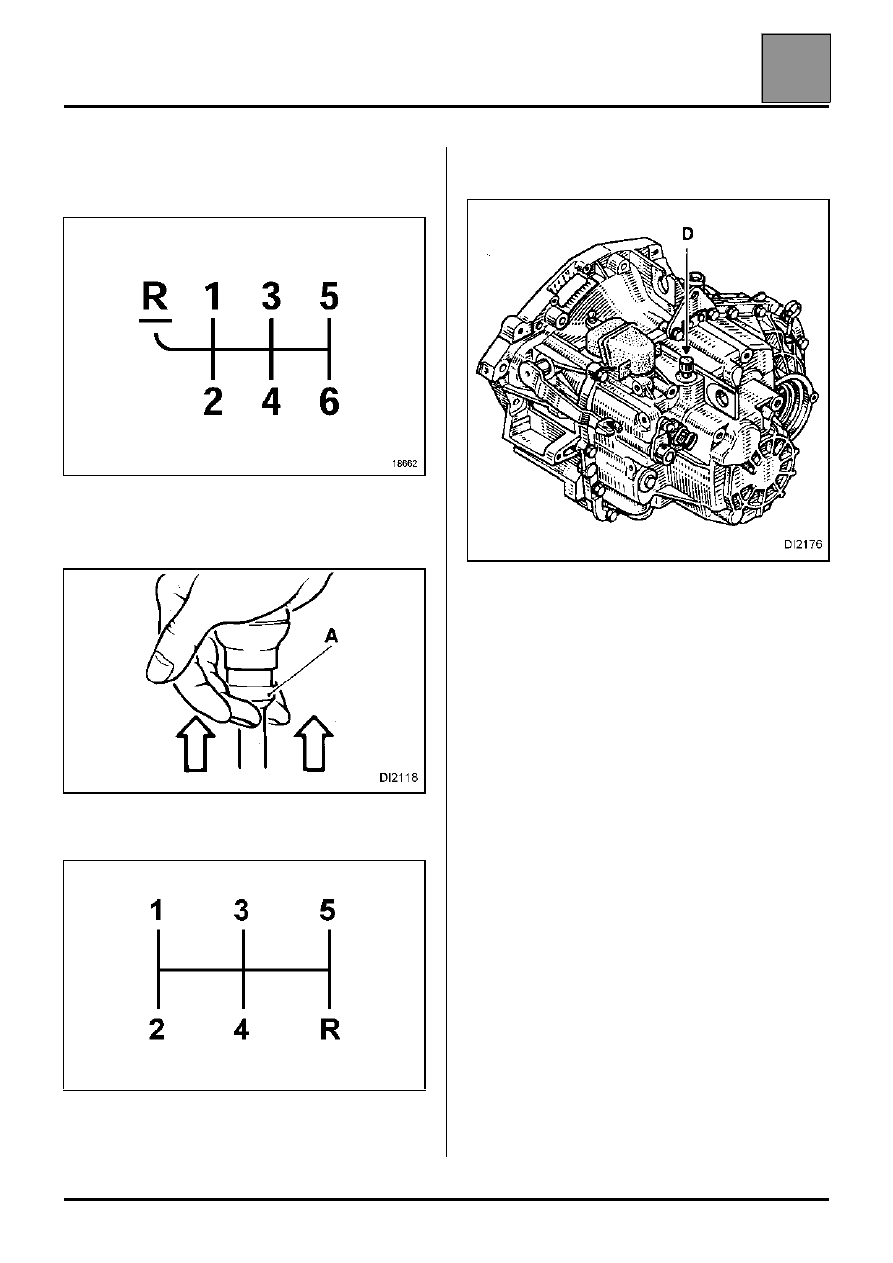

СХЕМА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ

PK6

Для включения передачи заднего хода
приподнимите блокировочное кольцо (A) и
переведите рычаг в нужное положение.

JH3/JR5

Для включения передачи заднего хода переведите
рычаг сначала в нейтральное положение, а затем -
в положение передачи заднего хода.

ВНИМАНИЕ: ЗАПРЕЩАЕТСЯ снимать сапун (D)
для заполнения коробки передач маслом.

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Снятие и установка коробки передач

21

21-6

ДВИГАТЕЛИ

F4P-K4M

Снятие и установка коробки передач

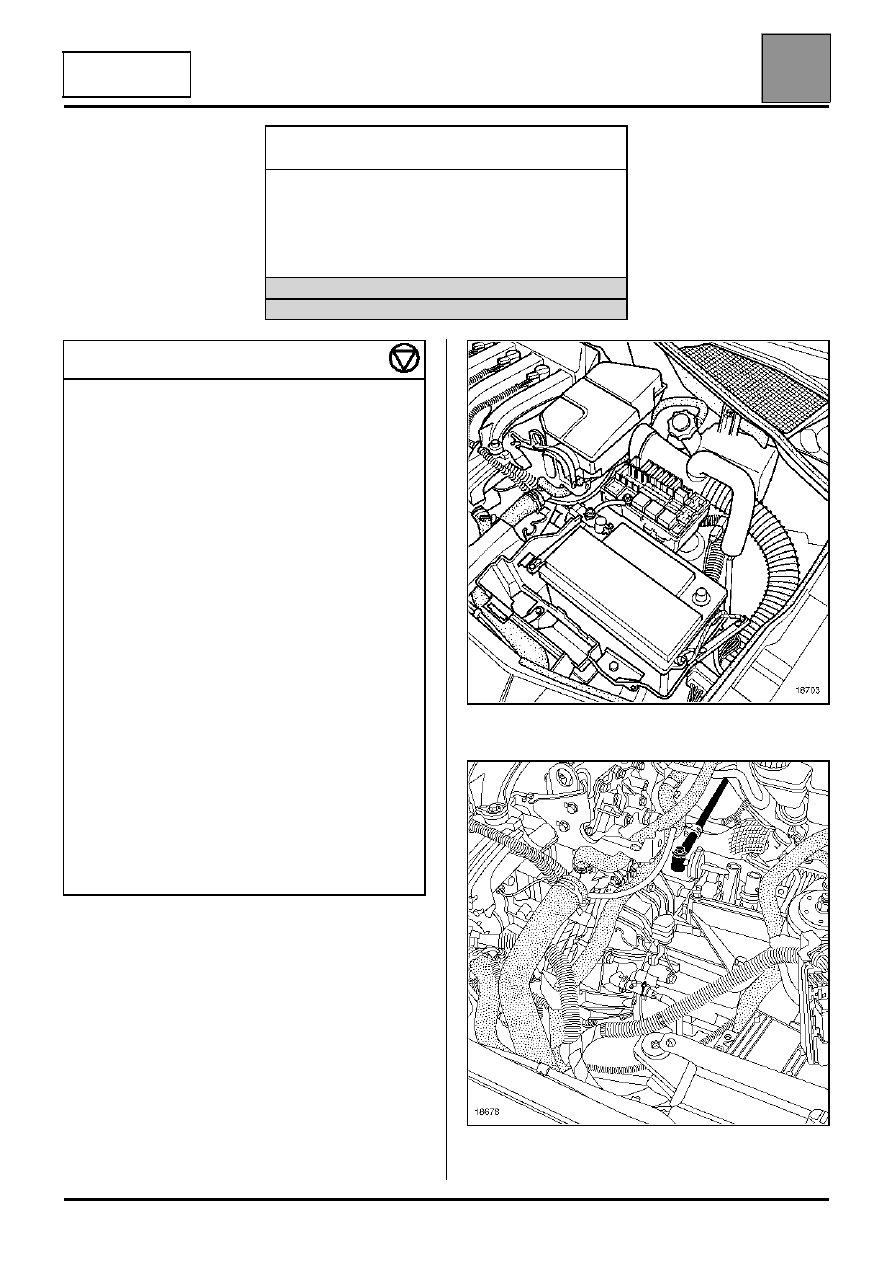

СНЯТИЕ
Установите автомобиль на двухстоечный

подъемник.
Отсоедините аккумуляторную батарею.
Слейте масло из коробки передач.
Снимите:

– передние колеса;

– верхние крышки двигателя,

– аккумуляторную батарею,

– блок предохранителей,

– полку под аккумуляторную батарею,
Отсоедините жгут проводов от полки

аккумуляторной батареи.
Снимите:

– глушитель шума впуска,

– датчик верхней мертвой точки,

– тягу привода переключения передач,

– защиту поддона двигателя,
– левый подкрылок,

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И

СПЕЦИНСТРУМЕНТ

B. Vi. 1531

Оправка для центрирования

маховика

Mot. 1453

Опорная перекладина для

поддержания двигателя

T. Av. 476

Съемник для выпрессовки

пальцев шаровых шарниров

НЕОБХОДИМОЕ ОБОРУДОВАНИЕ

Гидравлический домкрат

МОМЕНТЫ ЗАТЯЖКИ, даН.м

Болты крепления колес

10,5

Болт крепления направляющего пальца

плавающей скобы тормозного

механизма

0,7

Гайка крепления пальца шарового

шарнира наконечника рулевой тяги

3,7

Гайка крепления пальца шаровой опоры

рычага подвески

11

Гайка болта крепления амортизаторной

стойки в к поворотному кулаку

18

Болт крепления держателя

гофрированного чехла внутреннего

шарнира левого приводного вала

2,4

Гайка крепления маятниковой опоры на

кузове

4,5

Болт крепления маятниковой опоры на

коробке передач

6,2

Болты крепления стяжек подрамника

4,4

Болты крепления левого переднего

лонжерона

4,4

Болт крепления реактивной тяги

10,5

Болты крепления стартера

4,4

Болты крепления коробки передач к

блоку двигателя

4,4

Пробка заливного отверстия

0,17

Пробка сливного отверстия

2,2

Болт крепления вилки карданного

шарнира рулевого вала

2,5

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Снятие и установка коробки передач

21

21-7

ДВИГАТЕЛИ

F4P-K4M

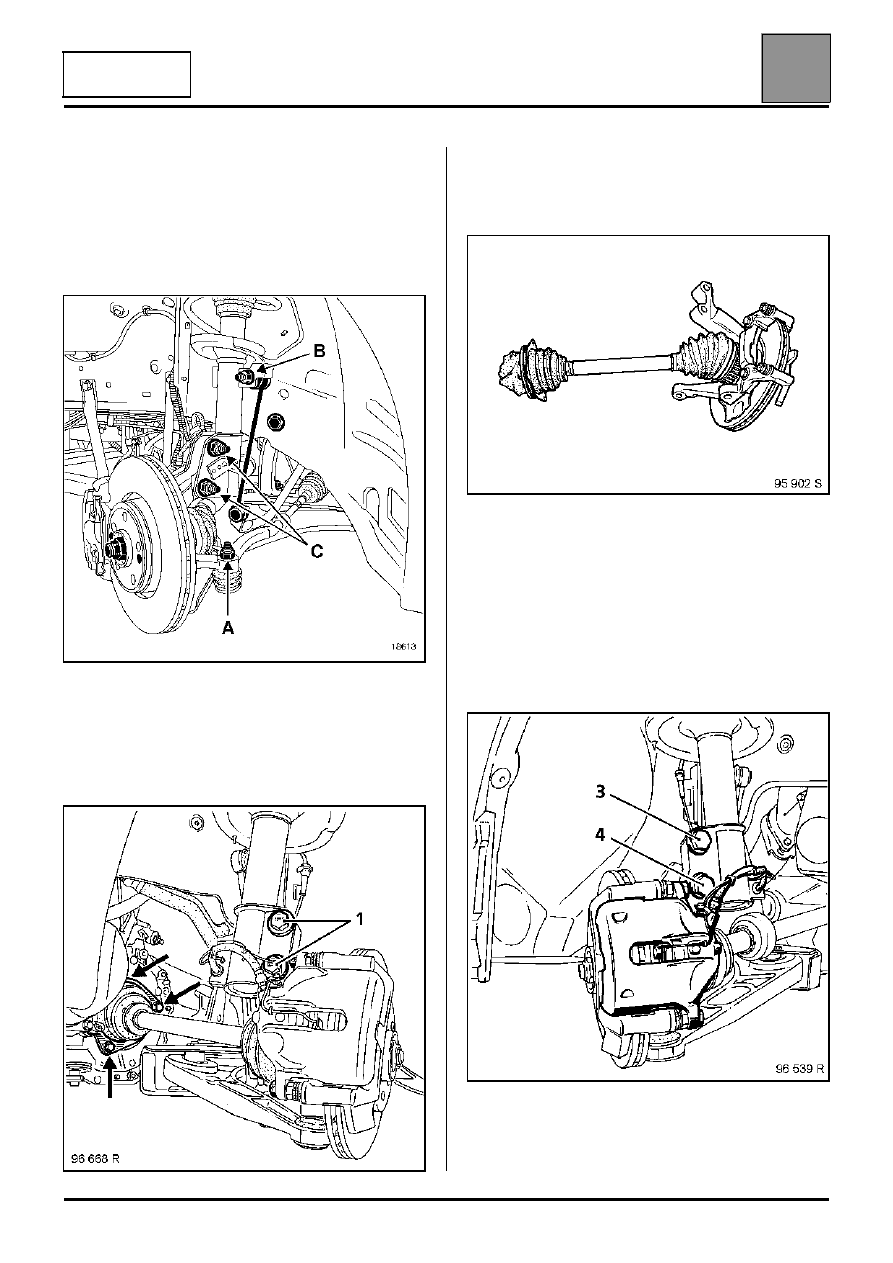

С левой стороны автомобиля

Снимите:
– плавающую скобу тормозного механизма и

подвяжите ее к пружине подвески автомобиля,
чтобы не нагружался тормозной шланг,

– шаровой шарнир (A) наконечника рулевой тяги с

помощью съемника T. Av. 476,

– датчик АБС,
– шаровую опору рычага подвески,
– болты крепления (1) амортизаторной стойки к

поворотному кулаку,

– болты крепления держателя защитного чехла

внутреннего шарнира приводного вала к коробке
передач,

– приводной вал.

Примите меры предосторожности, чтобы не
повредить гофрированные чехлы.

С правой стороны автомобиля:

Снимите:
– шаровой шарнир наконечника рулевой тяги с

помощью съемника T. Av. 476,

– верхний болт (3) крепления амортизаторной

стойки к поворотному кулаку.

Отпустите нижний болт крепления (4)
амортизаторной стойки к поворотному кулаку.

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Снятие и установка коробки передач

21

21-8

ДВИГАТЕЛИ

F4P-K4M

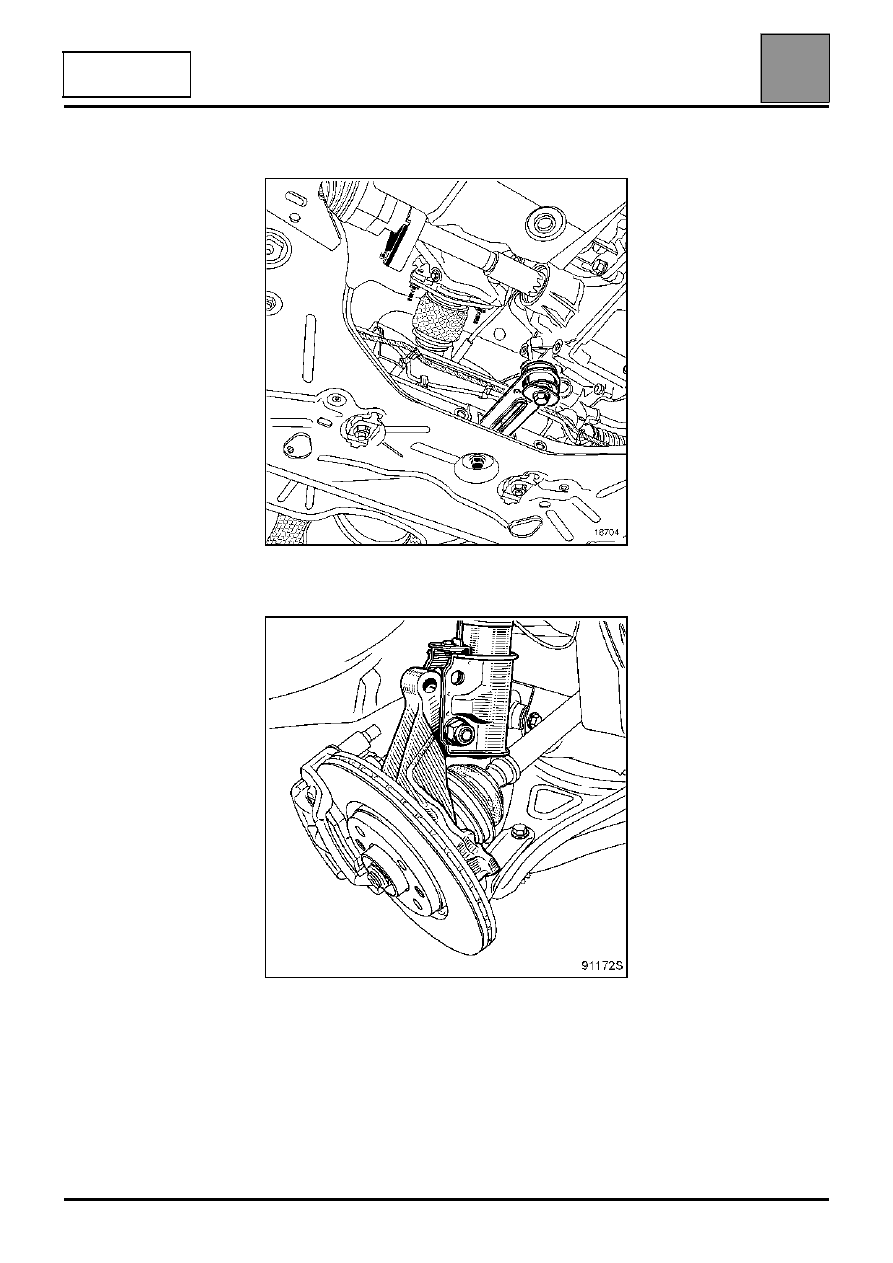

Отверните болт крепления промежуточной опоры.

Поверните поворотный кулак и отсоедините
приводной вал.
